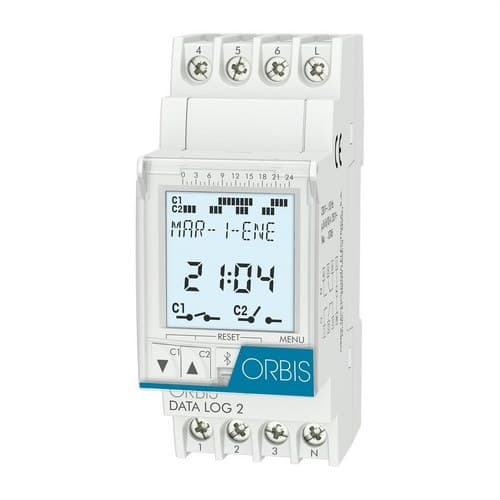

Digitale tijdschakelaar DATA LOG 2 230V

De Orbis DATA LOG 2, referentie OB175012, is een digitale tijdschakelaar voor 230 V, ontworpen om twee elektrische circuits onafhankelijk te automatiseren via dagelijkse, wekelijkse, impuls- of cyclische programmeringen. Hij beschikt over 40 programma’s, twee omschakelcontacten tot 16(10) A, een verlicht LCD-scherm en DIN-railmontage, waarbij slechts 2 modules worden ingenomen.

De ruime programmeercapaciteit maakt het mogelijk om verlichting, lichtreclames, etalages, fonteinen, tuinen en andere elektrische circuits met vaste tijdschema’s te regelen. Daarnaast beschikt hij over Bluetooth-communicatie, automatische zomer-/wintertijdomschakeling, speciale vakantieperiodes, een bedrijfsurenteller en een vervangbare batterij die de klok en programmering behoudt bij spanningsuitval.

Twee onafhankelijk programmeerbare circuits

De DATA LOG 2 onderscheidt zich van de DATA LOG-versie doordat hij over twee uitgangscircuits beschikt. Elk circuit gebruikt een omschakelcontact met een capaciteit tot 16(10) A bij 250 V AC, waardoor twee belastingen of groepen belastingen met één enkel apparaat kunnen worden beheerd.

Deze configuratie is bijzonder praktisch wanneer twee circuits met verschillende tijdschema’s geautomatiseerd moeten worden zonder twee afzonderlijke tijdschakelaars te installeren.

Tot 40 dagelijkse of wekelijkse programma’s

De programmeerautomaat kan tot 40 programma’s opslaan en dagelijkse of wekelijkse configuraties uitvoeren. Zo is het mogelijk om voor elke dag verschillende tijdschema’s te definiëren of reeksen in te stellen die zijn aangepast aan de normale werking van een installatie.

Het toestel biedt een programmeernauwkeurigheid tot op de seconde en een klok die wordt gestuurd door een kwartskristal, met een opgegeven nauwkeurigheid van ±1 seconde per 24 uur bij 23 °C.

ON/OFF-schakelingen, impulsen en cycli

Naast de conventionele in- en uitschakelingen op een bepaald tijdstip, maakt de Orbis DATA LOG 2 het mogelijk om verschillende soorten schakelingen in te stellen voor meer geavanceerde automatiseringstoepassingen.

• Vast tijdstip ON/OFF: in- of uitschakelen op de geprogrammeerde tijden.
• Impulsen: schakelingen met een instelbare duur tussen 1 en 59 seconden.
• Cycli: herhalende werking met intervallen van 1 tot 59 seconden of van 1 minuut tot 23 uur en 59 minuten.
• Handmatige bediening: tijdelijke wijziging van de status van de circuits.
• Permanente bediening: maakt het mogelijk een uitgang ingeschakeld of uitgeschakeld te houden, onafhankelijk van het ingestelde programma.

Vier speciale vakantieperiodes

De DATA LOG 2 maakt het mogelijk om tot vier speciale periodes gedurende het jaar te definiëren. Deze functie vergemakkelijkt het aanpassen van de normale werking tijdens vakanties, feestdagen, seizoenssluitingen of andere uitzonderlijke data, zonder het hoofdweekprogramma te hoeven wissen.

Dankzij deze speciale periodes kan de programmeerautomaat zich beter aanpassen aan gebouwen, winkels, verenigingen, kantoren en installaties waar de tijdschema’s op bepaalde momenten van het jaar veranderen.

Automatische zomer-/wintertijdomschakeling

Het toestel beschikt over automatische omschakeling tussen zomer- en wintertijd, configureerbaar per land. Het is ook mogelijk om deze functie uit te schakelen wanneer de behoeften van de installatie dat vereisen.

Deze functie voorkomt dat de klok handmatig moet worden gecorrigeerd telkens wanneer er een seizoensgebonden tijdsverandering plaatsvindt.

Programmering en beheer via Bluetooth

De DATA LOG-serie maakt configuratie mogelijk via Bluetooth-communicatie en compatibele mobiele apparaten, naast programmering rechtstreeks vanaf de frontbediening van het toestel.

Orbis biedt apps voor het programmeren en beheren van de DATA LOG-serie, waardoor tijdschema’s eenvoudig kunnen worden voorbereid en aangepast vanaf een compatibele smartphone of tablet.

Verlicht LCD-scherm

De DATA LOG 2 beschikt over een groot verlicht LCD-scherm dat de nodige informatie weergeeft om het toestel in te stellen en de werking te controleren. Het scherm toont de tijd, programmering en status van de uitgangen, evenals een dagelijks tijdschema.

De tijdweergave kan worden gekozen tussen 12 en 24 uur en de achtergrondverlichting vergemakkelijkt het aflezen wanneer de tijdschakelaar in schakelkasten met beperkte verlichting is geïnstalleerd.

Gangreserve met vervangbare CR2032-batterij

De tijdschakelaar is uitgerust met een vervangbare CR2032-batterij van 3 V en 220 mAh. Volgens de technische fiche van Orbis bedraagt de reserve tot 5 jaar met batterij en zonder netaansluiting, terwijl de levensduur van de batterij ongeveer 10 jaar kan bedragen wanneer het toestel onder spanning blijft.

Daarnaast zorgt een condensator met hoge capaciteit ervoor dat de programmering ongeveer 48 uur behouden blijft zonder elektrische voeding, als de batterij leeg is of niet is geplaatst.

Bedrijfsurenteller

De DATA LOG 2 bevat een bedrijfsurenteller voor de kanalen, een nuttige functie om te weten hoe lang bepaalde belastingen actief zijn geweest.

Deze informatie kan helpen bij het plannen van onderhoud aan verlichting, elektrische apparatuur of andere door de programmeerautomaat aangestuurde toestellen.

Toetsenblokkering en verzegelbare afdekking

Om onbedoelde of onbevoegde wijzigingen aan de configuratie te voorkomen, beschikt het toestel over een toetsenblokkering. Het heeft ook een verzegelbare frontafdekking om de toegang tot de bedieningselementen te beschermen.

Deze kenmerken zijn bijzonder nuttig in verenigingen, openbare gebouwen, winkels en professionele installaties waar de elektrische kast toegankelijk kan zijn voor verschillende gebruikers.

Compacte DIN-railmontage

De Orbis DATA LOG 2 is ontworpen voor installatie op DIN-rail en neemt slechts 2 modules in beslag. De buitenafmetingen bedragen ongeveer 35 x 88 x 65 mm, met een inbouwdiepte van ongeveer 60 mm.

De beperkte breedte maakt het mogelijk om twee onafhankelijke programmeerkanalen in de kast te integreren met minder ruimte dan twee afzonderlijke programmeerapparaten.

Schakelvermogen

Elk van de twee circuits heeft een schakelvermogen van 16(10) A bij 250 V AC. Orbis geeft verschillende aanbevolen maximale belastingen op, afhankelijk van de aangesloten technologie.

• Gloeilampen: tot 3000 W.
• Fluorescentielampen: tot 1200 VA.
• Laagspanningshalogeenlampen op 12 V: tot 2000 VA.
• Halogeenlampen op 230 V: tot 3000 W.
• Energiebesparende lampen: tot 600 VA.
• Downlights: tot 400 VA in configuraties zonder nuldoorgangsdetectie.
• LED: tot 90 VA in configuraties zonder nuldoorgangsdetectie.

De toelaatbare capaciteiten kunnen variëren wanneer schakeling met nuldoorgangsdetectie wordt gebruikt. In alle gevallen moeten de door Orbis opgegeven maximale belastingen voor de specifieke configuratie van het toestel worden gerespecteerd.

Toepassingen van de Orbis DATA LOG 2

Dankzij de twee kanalen, wekelijkse programmering en de mogelijkheid om impulsen en cycli uit te voeren, kan de DATA LOG 2 in tal van residentiële, tertiaire en industriële toepassingen worden gebruikt.

• Verlichtingsregeling in appartementsgebouwen.
• Buiten- en sfeerverlichting.
• Verlichting van etalages en winkels.
• In- en uitschakelen van lichtreclames.
• Regeling van straat- of openbare verlichting.
• Automatisering van fonteinen en tuinen.
• Programmering van irrigatiesystemen.
• Tijdregeling van circuits in kantoren en openbare gebouwen.
• Automatisering van elektrische apparatuur in industriële installaties.

Technische kenmerken van de Orbis DATA LOG 2 OB175012

• Merk: Orbis.
• Referentie: OB175012.
• Model: DATA LOG 2.
• Type: modulaire digitale tijdschakelaar.
• Voeding: 230 V AC ±10%.
• Frequentie: 50/60 Hz.
• Aantal circuits: 2.
• Type contacten: omschakelend.
• Schakelvermogen: 2 x 16(10) A / 250 V AC.
• Aantal programma’s: tot 40.
• Programmering: dagelijks en wekelijks.
• Speciale programmering: tot 4 jaarlijkse periodes.
• Schakelingen: vast tijdstip ON/OFF, handmatig, permanent, impulsen en cycli.
• Impulsduur: van 1 tot 59 seconden.
• Cycli: van 1 tot 59 seconden en/of van 1 minuut tot 23 uur en 59 minuten.
• Zomer-/wintertijdomschakeling: automatisch per land of uitschakelbaar.
• Urenteller: ja, per kanaal.
• Scherm: verlicht LCD.
• Tijdsformaat: 12/24 uur.
• Bluetooth: Bluetooth 5 LE.
• Toetsenblokkering: ja.
• Verzegelbare afdekking: ja.
• Batterij: CR2032, 3 V, 220 mAh, vervangbaar.
• Reserve met batterij zonder voeding: tot 5 jaar.
• Levensduur batterij met toestel onder spanning: tot 10 jaar.
• Reserve zonder batterij en zonder voeding: ongeveer 48 uur.
• Kloknauwkeurigheid: ±1 s/24 u bij 23 °C.
• Eigen verbruik bij 230 V: 1,3 W, ongeveer 4 VA.
• Beschermingsgraad: IP20.
• Beschermingsklasse: Klasse II bij correcte montage.
• Toegekende impuls-spanning: 4 kV.
• Bedrijfstemperatuur: -10 tot 55 °C.
• Opslag- en transporttemperatuur: -35 tot 60 °C.
• Montage: DIN-rail.
• Breedte: 2 DIN-modules.
• Afmetingen ongeveer: 35 x 88 x 65 mm.
• Netto gewicht: ongeveer 120 g.
• Aansluiting: schroefklemmen.
• Geleiderdoorsnede: 1-6 mm² voor starre of flexibele kabel.
• Maximaal aandraaimoment: 0,8 Nm.

Geavanceerde programmering voor twee circuits in slechts 2 modules

De Orbis DATA LOG 2 OB175012 biedt een complete oplossing om twee elektrische circuits met één enkel toestel te automatiseren. De 40 programma’s, impuls- en cyclische schakelingen, vier speciale periodes, het verlichte scherm en de Bluetooth-communicatie maken het mogelijk om het toestel aan te passen van eenvoudige tijdschakelingen tot installaties met meer geavanceerde programmeerbehoeften.

De gangreserve, automatische zomer-/wintertijdomschakeling, urenteller en toetsenblokkering maken deze programmeerautomaat compleet, gericht op zowel residentiële als commerciële, gemeenschappelijke en industriële installaties.

Belangrijk: vóór het aansluiten van de belastingen moeten hun aard, stroomsterkte en inschakelstroom worden gecontroleerd om de door Orbis opgegeven limieten te respecteren. De installatie en bedrading moeten worden uitgevoerd door gekwalificeerd personeel, volgens het schema van de fabrikant en de geldende elektrische voorschriften.
