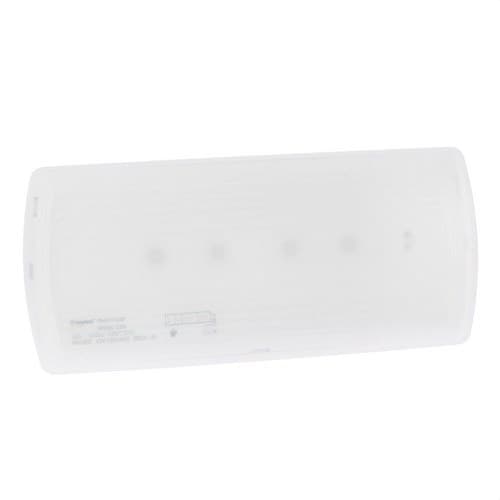

Noodverlichting URA21PLUS 350 lumen 1U

De Legrand URA21 LED PLUS noodverlichting 661607PL is een autonome LED-armatuur die is ontworpen om veiligheidsverlichting te bieden bij een onderbreking van de stroomvoorziening. Ze biedt een lichtstroom van 350 lumen gedurende 1 uur en kan worden ingesteld als permanent of niet-permanent, afhankelijk van de uitgevoerde bekabeling.

Met bescherming IP42 en IK07, een oplaadbare nikkel-cadmiumbatterij en een compact ontwerp is deze armatuur bijzonder geschikt voor evacuatieroutes, gangen, trappen, uitgangen en gemeenschappelijke ruimtes in gebouwen waar noodverlichting vereist is.

URA21 LED PLUS noodverlichting van 350 lumen

Referentie 661607PL behoort tot het URA21 LED PLUS-assortiment van Legrand. In een noodsituatie levert deze een nominale lichtstroom van 350 lumen en houdt de verlichting gedurende een autonomie van 1 uur in stand.

Deze capaciteit maakt het mogelijk om routes en veiligheidszones tijdelijk verlicht te houden wanneer de normale verlichting van het gebouw uitvalt, waardoor personen gemakkelijker de uitgangen en evacuatiewegen kunnen vinden.

Permanent of niet-permanent functioneren

Een van de belangrijkste voordelen van deze armatuur is dat ze zowel in permanente als niet-permanente modus kan worden gebruikt, afhankelijk van de bekabeling tijdens de installatie.

• Permanent functioneren: de lichtbron blijft branden zolang er netspanning aanwezig is en blijft werken via de batterij wanneer zich een stroomstoring voordoet.
• Niet-permanent functioneren: de noodverlichting blijft uit tijdens normaal gebruik en schakelt automatisch in wanneer de voeding wegvalt.

Deze dubbele mogelijkheid vergemakkelijkt de aanpassing van dezelfde armatuur aan verschillende ontwerpcriteria en behoeften voor noodverlichting.

350 lumen gedurende 1 uur

De URA21 LED PLUS 661607PL biedt een noodlichtstroom van 350 lumen, wat zorgt voor een geschikte verlichtingscapaciteit voor evacuatieroutes en ruimtes waar een hoger lichtniveau vereist is dan bij modellen met een lagere lichtstroom.

De nominale autonomie bedraagt 1 uur, gedurende welke de geïntegreerde batterij de noodverlichting operationeel houdt.

4 LED's van 1 watt

De armatuur is uitgerust met 4 LED-lichtbronnen van 1 watt. Het gebruik van LED-technologie zorgt voor een compacte lichtbron met onmiddellijke inschakeling, geschikt voor veiligheidstoepassingen.

Het toestel beschikt over een opaline diffuser die helpt het door de LED's geproduceerde licht gelijkmatig te verspreiden en een homogene verlichting van de ruimte bevordert.

Oplaadbare nikkel-cadmiumbatterij

De Legrand 661607PL bevat een oplaadbare nikkel-cadmiumbatterij bestaande uit 4 elementen.

• Batterijspanning: 4,8 volt.
• Capaciteit: 1,5 ampère-uur.
• Technologie: nikkel-cadmium.
• Aantal elementen: 4.

De batterij blijft laden zolang er elektrische voeding aanwezig is en levert de benodigde energie aan de LED's wanneer zich een netstoring voordoet.

Voeding op 230 volt

De armatuur is ontworpen voor gebruik met een nominale spanning van 230 volt wisselstroom en een frequentie van 50 of 60 hertz.

De voeding gebeurt via de geïntegreerde klemmen in de basis van de armatuur, wat de bekabeling tijdens de installatie vergemakkelijkt.

Automatische klemmen voor snelle installatie

De URA21 LED PLUS-reeks is uitgerust met automatische klemmen die in de basis zijn bevestigd, wat de elektrische aansluiting vereenvoudigt en de montage vergemakkelijkt.

De klemmen maken het mogelijk om tot 2 geleiders van 2,5 vierkante millimeter aan te sluiten, zowel voor de voeding als voor de aansluitingen voor telebediening.

Deze configuratie maakt bovendien doorverbinding mogelijk wanneer meerdere armaturen deel uitmaken van hetzelfde noodverlichtingscircuit.

4 kabelingangen

Het ontwerp bevat 4 kabelingangen om de binnenkomst van elektrische leidingen vanuit verschillende richtingen te vergemakkelijken.

Er is een open rechthoekige ingang aan de achterzijde en drie uitbreekbare ingangen aan de zijkanten en bovenkant, geschikt voor leidingen met een diameter van ongeveer 20 millimeter.

IP42-bescherming

De Legrand URA21 LED PLUS 661607PL heeft een beschermingsgraad IP42 en is daarom voornamelijk bedoeld voor binneninstallaties binnen de door de fabrikant voorziene omgevingsomstandigheden.

De reeks beschikt bovendien over specifieke accessoires voor installaties die andere montageconfiguraties of een hogere bescherming vereisen.

Slagvastheid IK07

De armatuur heeft een mechanische weerstand IK07, wat bescherming biedt tegen toevallige schokken tijdens gebruik.

Deze eigenschap is vooral relevant in gemeenschappelijke ruimtes, gangen en andere circulatiezones waar geïnstalleerde toestellen meer blootgesteld kunnen zijn aan stoten.

Elektrische beschermingsklasse II

De URA21 LED PLUS is geclassificeerd als een toestel van beschermingsklasse II tegen elektrische schokken, met de bij deze categorie horende isolatiemaatregelen.

Groene LED-laadindicator

De armatuur is voorzien van een groene LED-laadindicator waarmee visueel kan worden gecontroleerd of het toestel gevoed wordt en of het batterijsysteem onder normale omstandigheden operationeel is.

Deze signalering vergemakkelijkt de periodieke inspecties van de noodverlichting.

Ruststand via telebediening

De Legrand 661607PL beschikt over telebedieningsklemmen voor externe ruststandinschakeling. Deze functie maakt het mogelijk de status van de armaturen te beheren vanaf een compatibel toestel in de installatie.

De ruststand is vooral nuttig wanneer de voeding van een onbewoond gebouw bewust wordt uitgeschakeld, omdat zo onnodige ontlading van de noodbatterijen wordt voorkomen.

Opbouw- of inbouwinstallatie

De armatuur kan rechtstreeks opbouw worden geïnstalleerd. Legrand biedt bovendien het inbouwframe URA21 LED PLUS referentie 661720PL, waarmee de armatuur in een verlaagd plafond kan worden geïntegreerd.

Deze mogelijkheid biedt flexibiliteit om de installatie aan te passen aan zowel technische vereisten als de esthetische afwerking van de ruimte.

Compatibel met de bevestigingspunten van de vorige URA21LED-reeks

De URA21 LED PLUS-reeks behoudt de bevestigingspunten van de vorige URA21LED-reeks. Deze compatibiliteit vergemakkelijkt de vervanging van bestaande toestellen tijdens renovatie- of onderhoudswerken.

Legrand beschikt ook over de traditionele diffuser referentie 661721 om het uiterlijk van de armatuur aan te passen wanneer de installatie dat vereist.

Compacte afmetingen

Referentie 661607PL heeft een compact formaat dat de integratie in wanden en plafonds vergemakkelijkt:

• Lengte: 210 millimeter.
• Breedte: 110 millimeter.
• Diepte: 41 millimeter.
• Kleur: wit.
• Materiaal van de behuizing: kunststof.
• Diffuser: opaal kunststof.

De beperkte diepte zorgt voor een discreet profiel na installatie.

Voor evacuatieroutes en vluchtroutes

De armatuur is bedoeld voor verlichting en signalisatie van evacuatieroutes. Ze kan worden geïnstalleerd in gangen, trappen, doorgangen, toegangen, uitgangen en andere zones waar verlichting tijdens een stroomonderbreking noodzakelijk is.

De dimensionering en plaatsing van de armaturen moet gebeuren in overeenstemming met de kenmerken van de ruimte en de geldende regelgeving voor het project.

Gecertificeerd voor noodverlichting

De Legrand 661607PL beschikt over AENOR-certificering. De certificeringsdocumentatie bevestigt de belangrijkste kenmerken, waaronder de 350 lumen, de autonomie van 1 uur, het permanente functioneren met mogelijkheid tot niet-permanente configuratie, de nikkel-cadmiumbatterij en de beschermingsgraden IP42 en IK07.

De reeks is ontwikkeld volgens de toepasselijke eisen voor noodverlichtingsarmaturen.

Technische kenmerken van de Legrand 661607PL

• Merk: Legrand.
• Reeks: URA21 LED PLUS.
• Referentie: 661607PL.
• Producttype: autonome LED-noodarmatuur.
• Bedieningsmodus: standaard.
• Werking: permanent of niet-permanent afhankelijk van de bekabeling.
• Toepassing: verlichting en signalisatie van evacuatiewegen.
• Lichtstroom in noodmodus: 350 lumen.
• Autonomie: 1 uur.
• Lichtbron: LED.
• Aantal LED's: 4.
• Nominaal vermogen per LED: 1 watt.
• Voeding: 230 volt wisselstroom.
• Frequentie: 50 of 60 hertz.
• Batterijtechnologie: nikkel-cadmium.
• Batterijspanning: 4,8 volt.
• Batterijcapaciteit: 1,5 ampère-uur.
• Aantal batterij-elementen: 4.
• Elektronische beveiliging: ja.
• Beschermingsgraad: IP42.
• Slagvastheid: IK07.
• Elektrische beschermingsklasse: klasse II.
• Laadindicator: groene LED.
• Externe ruststand: ja.
• Aansluiting voor telebediening: ja.
• Aansluiting: automatische klemmen.
• Capaciteit van de klemmen: tot 2 geleiders van 2,5 vierkante millimeter.
• Installatie: opbouw of inbouw met accessoire.
• Compatibel inbouwframe: Legrand 661720PL.
• Lengte: 210 millimeter.
• Breedte: 110 millimeter.
• Diepte: 41 millimeter.
• Materiaal van de behuizing: kunststof.
• Kleur: wit.
• Diffuser: opaal.

Veelzijdige noodverlichting van 350 lumen

De Legrand URA21 LED PLUS 661607PL combineert een lichtstroom van 350 lumen, een autonomie van 1 uur en de mogelijkheid tot permanent of niet-permanent functioneren in een compacte armatuur voor binneninstallaties.

De oplaadbare batterij, LED-technologie, IP42- en IK07-bescherming, automatische klemmen, telebediening en de mogelijkheid tot opbouw- of inbouwinstallatie maken het gebruik ervan eenvoudig in noodverlichtingsprojecten en bij renovatiewerken aan bestaande installaties.
