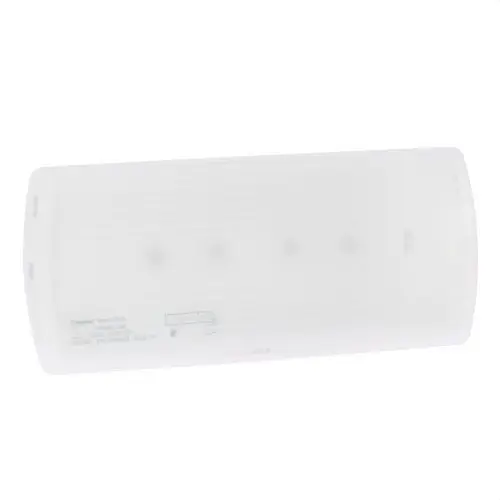

Noodverlichting URA21PLUS 200 lumen 1U

De Legrand URA21 LED PLUS 661606PL noodverlichting is een autonome armatuur voor veiligheidsverlichting die een lichtstroom van 200 lumen en een autonomie van 1 uur biedt bij een onderbreking van de stroomvoorziening. Het kan worden ingesteld voor permanente of niet-permanente werking afhankelijk van de uitgevoerde bekabeling, en past zich aan verschillende behoeften voor verlichting en signalering van vluchtroutes aan.

Ontworpen voor binneninstallaties, combineert het LED-technologie, een geïntegreerde oplaadbare batterij, een opaal diffuser en een compact formaat van slechts 41 millimeter diep. Het kan rechtstreeks op het oppervlak worden gemonteerd of worden ingebouwd in een verlaagd plafond met behulp van het compatibele Legrand-frame.

Legrand URA21 LED PLUS noodverlichting van 200 lumen

De referentie 661606PL behoort tot de URA21 LED PLUS-serie van Legrand en is ontworpen om een noodverlichtingsniveau te behouden wanneer er een storing in de netvoeding optreedt.

In noodmodus levert het een lichtstroom van 200 lumen gedurende 1 uur, waardoor tijdelijke verlichting wordt geboden om de oriëntatie en evacuatie van de gebouwgebruikers te vergemakkelijken.

De toepassing is vooral gericht op vluchtroutes, gangen, trappen, uitgangen, gemeenschappelijke ruimtes en andere binnenruimtes waar autonome noodverlichting nodig is.

Permanente of niet-permanente werking

De Legrand 661606PL kan worden geconfigureerd als een permanente of niet-permanente armatuur afhankelijk van de bekabeling van de installatie.

• Permanente modus: de lichtbron blijft branden zolang er elektrische voeding aanwezig is en blijft verlichting leveren via de batterij wanneer er een netstoring optreedt.
• Niet-permanente modus: de noodlichtbron blijft uit tijdens normaal gebruik en schakelt automatisch in wanneer de elektrische voeding wegvalt.

Deze dubbele werkingsmogelijkheid biedt flexibiliteit bij het aanpassen van de armatuur aan verschillende noodverlichtingsprojecten.

Autonomie van 1 uur met nikkel-cadmiumbatterij

De armatuur bevat een oplaadbare nikkel-cadmiumbatterij bestaande uit 3 elementen, met een spanning van 3,6 volt en een capaciteit van 1,5 ampère-uur.

Bij uitval van de elektrische voeding levert de batterij energie aan de LED's om een lichtstroom van 200 lumen te behouden gedurende een nominale autonomie van 1 uur.

Het systeem beschikt bovendien over elektronische beveiliging voor het beheer van de werking van de armatuur en de batterij.

4 krachtige LED's

De URA21 LED PLUS 661606PL is uitgerust met 4 LED-lichtbronnen van 1 watt en een opaal diffuser die is ontworpen om een gelijkmatige lichtverdeling te bevorderen.

Het gebruik van LED-technologie zorgt voor een compacte lichtbron die geschikt is voor noodtoepassingen waarbij een onmiddellijke reactie vereist is wanneer de hoofdvoeding wegvalt.

IP42- en IK07-bescherming

De armatuur heeft een IP42-beschermingsgraad, geschikt voor gebruik in binneninstallaties binnen de door de fabrikant voorziene omstandigheden.

Daarnaast biedt het een IK07 mechanische weerstand tegen schokken, wat extra bescherming biedt voor de behuizing en interne componenten.

Legrand classificeert dit model als een apparaat met elektrische beschermingsklasse II.

Opbouw- of inbouwinstallatie

De Legrand 661606PL kan rechtstreeks opbouw op wand of plafond worden geïnstalleerd. Voor inbouwinstallaties in een verlaagd plafond kan deze worden gecombineerd met het Legrand inbouwframe referentie 661720PL.

Dit systeem maakt het mogelijk om de afwerking van de armatuur aan te passen aan het type installatie en de esthetische eisen van het project.

Compact formaat van 210 bij 110 millimeter

De armatuur heeft afmetingen van ongeveer 210 millimeter lengte, 110 millimeter breedte en 41 millimeter diepte, waardoor integratie in verschillende ruimtes eenvoudig is.

De behuizing is vervaardigd uit wit kunststof en beschikt over een opaal afdekking die als lichtdiffuser fungeert.

Voeding op 230 volt

De armatuur werkt met een nominale voeding van 230 volt wisselstroom, met een werkingsbereik van ongeveer 207 tot 253 volt en een frequentie van 50 of 60 hertz.

Het maximale systeemvermogen bedraagt ongeveer 4 watt, volgens de beschikbare technische gegevens voor deze referentie.

Automatische klemmen voor eenvoudige bekabeling

De URA21 LED PLUS is voorzien van automatische klemmen die tot 2 geleiders van 2,5 vierkante millimeter kunnen opnemen, zowel voor de voeding als voor de aansluitingen voor telebediening.

Het ontwerp maakt doorlusbekabeling mogelijk en vergemakkelijkt de aansluiting tijdens de installatie, waardoor de montagetijd van de armatuur wordt verkort.

Vier kabelingangen

De behuizing heeft 4 kabelingangen: een open rechthoekige ingang aan de achterzijde en drie uitbreekbare ingangen aan de zijkanten en bovenzijde.

De voorbereide ingangen maken de doorgang mogelijk van starre buis of leidingen met een diameter tot ongeveer 20 millimeter, waardoor aanpassing aan verschillende soorten elektrische installaties wordt vergemakkelijkt.

Laadindicator en telebediening

De armatuur is uitgerust met een groene LED-indicator waarmee de voedings- en laadstatus van het apparaat visueel kan worden gecontroleerd.

Daarnaast beschikt het over een aansluiting voor ruststand via telebediening, waardoor de status van de armatuur kan worden beheerd met de door Legrand voorziene compatibele apparaten.

Ontworpen voor binneninstallaties

De standaard IP42-configuratie is voornamelijk bedoeld voor binneninstallaties. Wanneer een hogere bescherming vereist is voor bepaalde locaties, biedt Legrand de waterdichte behuizing referentie 661616, waarmee een IP65-beschermingsgraad kan worden bereikt met de compatibele armatuur.

Certificering voor noodverlichting

De Legrand URA21 LED PLUS 661606PL beschikt over AENOR-certificering en is ontworpen volgens de toepasselijke eisen voor noodverlichtingsarmaturen.

De certificeringsdocumentatie bevestigt de lichtstroom van 200 lumen, autonomie van 1 uur, voeding op 230 volt, nikkel-cadmiumbatterij, IP42-bescherming, IK07-weerstand en elektrische classificatie klasse II.

Technische kenmerken van de Legrand 661606PL

• Merk: Legrand.
• Serie: URA21 LED PLUS.
• Referentie: 661606PL.
• EAN: 3414972000239.
• Producttype: autonome noodarmatuur.
• Toepassing: verlichting en identificatie van vluchtroutes.
• Lichtstroom in noodmodus: 200 lumen.
• Autonomie: 1 uur.
• Werking: permanent of niet-permanent afhankelijk van de bekabeling.
• Lichtbron: LED.
• Aantal lichtbronnen: 4.
• LED-vermogen: 4 bronnen van 1 watt.
• Maximaal systeemvermogen: ongeveer 4 watt.
• Nominale voeding: 230 volt wisselstroom.
• Voedingsbereik: ongeveer 207 tot 253 volt.
• Frequentie: 50 of 60 hertz.
• Type batterij: nikkel-cadmium.
• Batterijspanning: 3,6 volt.
• Batterijcapaciteit: 1,5 ampère-uur.
• Aantal batterij-elementen: 3.
• Beschermingsgraad: IP42.
• Slagvastheid: IK07.
• Elektrische beschermingsklasse: klasse II.
• Materiaal behuizing: kunststof.
• Kleur: wit.
• Diffuser: opaal kunststof.
• Lengte: 210 millimeter.
• Breedte: 110 millimeter.
• Diepte: 41 millimeter.
• Installatie: opbouw of inbouw met accessoire.
• Compatibel inbouwframe: Legrand 661720PL.
• Compatibele waterdichte behuizing: Legrand 661616.
• Aansluiting: automatische klemmen.
• Capaciteit van de klemmen: tot 2 geleiders van 2,5 vierkante millimeter.
• Laadindicator: groene LED.
• Ruststand via telebediening: ja.
• Aanbevolen gebruik: binnen.

Compacte en veelzijdige noodverlichting

De Legrand URA21 LED PLUS 661606PL combineert een noodlichtstroom van 200 lumen, een autonomie van 1 uur en permanente of niet-permanente werking in een compacte armatuur die geschikt is voor binneninstallaties.

De geïntegreerde batterij, LED-technologie, IP42- en IK07-bescherming, automatische klemmen en de mogelijkheid tot opbouw- of inbouwmontage maken het gebruik ervan eenvoudig in vluchtroutes, gemeenschappelijke ruimtes en andere plaatsen waar veiligheidsverlichting nodig is bij een stroomuitval.
