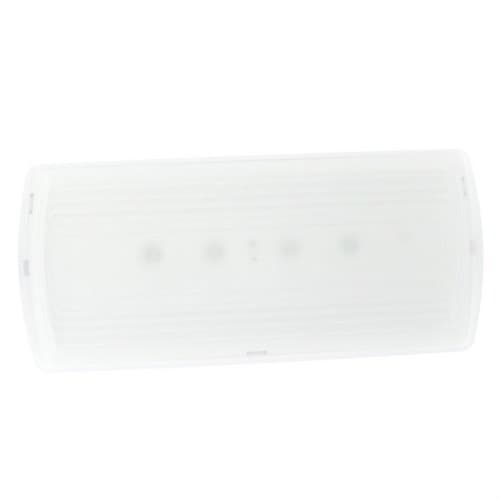

Noodverlichting URA21PLUS 200 lumen 1U

De Legrand URA21 LED PLUS Autotest 660608PL noodverlichting is een autonome LED-armatuur die is ontworpen om veiligheidsverlichting te bieden bij een stroomonderbreking. Het biedt een lichtstroom van 200 lumen, een autonomie van 1 uur en niet-permanente werking, en is bovendien voorzien van een Autotest-systeem dat het periodiek controleren van de status van de armatuur vergemakkelijkt.

Met bescherming IP42 en IK07, een oplaadbare nikkel-cadmiumbatterij en een extra plat formaat van 210 bij 110 bij 41 millimeter is deze armatuur bijzonder geschikt voor evacuatieroutes, gangen, trappen, uitgangen en andere binnenruimtes waar noodverlichting vereist is.

URA21 LED PLUS noodverlichting van 200 lumen

De referentie 660608PL behoort tot de URA21 LED PLUS Autotest-serie van Legrand. Bij een storing in het elektriciteitsnet schakelt de armatuur automatisch de LED-lichtbron in en levert zij een nominale lichtstroom van 200 lumen gedurende 1 uur.

De functie is het tijdelijk behouden van veiligheidsverlichting die de oriëntatie en evacuatie van personen vergemakkelijkt wanneer de normale verlichting van het gebouw uitvalt.

Niet-permanente werking

De Legrand 660608PL is een noodarmatuur met niet-permanente werking. Dit betekent dat de noodlichtbron uit blijft zolang er normale netspanning aanwezig is en automatisch wordt geactiveerd wanneer de voeding wegvalt.

Tijdens normale werking houdt het systeem de batterij opgeladen en bewaakt het de status van het toestel, zodat het indien nodig in bedrijf kan treden.

Autotest-systeem voor eenvoudig onderhoud

Een van de belangrijkste kenmerken van deze referentie is de Autotest-functie. Dit systeem voert automatisch periodieke controles uit van de armatuur en de autonomie, waardoor minder handmatige controles nodig zijn.

In de Autotest-serie van Legrand wordt periodiek een test van de lichtbron en een autonomie-test van de batterij uitgevoerd. De status van het toestel wordt gecommuniceerd via LED-indicatoren, waardoor mogelijke afwijkingen tijdens onderhoudswerkzaamheden eenvoudig te herkennen zijn.

Deze functie is vooral nuttig in gebouwen met meerdere noodarmaturen, waar het handmatig individueel controleren van elk toestel veel tijd kan kosten.

Autonomie van 1 uur

De armatuur biedt een nominale autonomie van 1 uur. Gedurende deze periode behoudt zij de gespecificeerde lichtstroom van 200 lumen voor noodwerking.

De autonomie wordt ondersteund door de geïntegreerde batterij en is meegenomen in de officiële certificering van het product.

Geïntegreerde nikkel-cadmiumbatterij

De Legrand 660608PL is voorzien van een oplaadbare nikkel-cadmiumbatterij bestaande uit 2 elementen.

• Batterijspanning: 2,4 volt.
• Capaciteit: 1,5 ampère-uur.
• Technologie: nikkel-cadmium.
• Aantal elementen: 2.

De batterij levert de benodigde energie om de verlichting te behouden bij uitval van de stroomvoorziening en wordt opgeladen terwijl de armatuur op het net aangesloten blijft.

4 LED's voor noodverlichting

Het toestel bevat 4 LED-lichtbronnen van elk 0,25 watt. De optiek en de diffuser zijn ontworpen om het licht op de juiste manier te verdelen voor toepassingen in verlichting en signalering van evacuatieroutes.

Het aangegeven maximale verbruik voor deze referentie bedraagt ongeveer 1,7 watt.

Opaal diffuser en extra plat formaat

De armatuur beschikt over een opalen kunststof diffuser die helpt het door de LED's gegenereerde licht gelijkmatig te verspreiden.

De behuizing heeft een compact en extra plat ontwerp, met slechts 41 millimeter diepte, wat de integratie in wanden en plafonds van binnenruimtes vergemakkelijkt.

Afmetingen van de Legrand 660608PL

• Lengte: 210 millimeter.
• Breedte: 110 millimeter.
• Diepte: 41 millimeter.
• Kleur: wit.
• Materiaal van de behuizing: kunststof.
• Materiaal van de diffuser: opalen kunststof.

Deze afmetingen maken een discrete installatie van de armatuur mogelijk in verschillende circulatie- en evacuatieruimtes.

Bescherming IP42

De URA21 LED PLUS 660608PL heeft een beschermingsgraad IP42 en is voornamelijk bedoeld voor binneninstallaties.

Voor toepassingen waar een hogere waterdichtheid vereist is, beschikt de URA21 LED PLUS-serie over specifieke accessoires waarmee bepaalde armaturen aan andere installatieomstandigheden kunnen worden aangepast.

Slagvastheid IK07

De armatuur heeft een mechanische weerstand IK07, wat bescherming biedt tegen schokken tijdens normaal gebruik.

Deze eigenschap is vooral nuttig in doorgangsruimtes en gemeenschappelijke zones waar geïnstalleerde toestellen blootgesteld kunnen worden aan toevallige stoten.

Elektrische beschermingsklasse II

De Legrand 660608PL is geclassificeerd als een toestel van beschermingsklasse II tegen elektrische schokken.

Deze classificatie geldt voor toestellen met versterkte isolatie of dubbele isolatie als elektrische beschermingsmaatregel.

Voeding op 230 volt

De armatuur is ontworpen om te werken met een nominale voeding van 230 volt wisselstroom en een frequentie van 50 of 60 hertz.

De technische distributiedocumentatie geeft een werkingsbereik aan van ongeveer 207 tot 253 volt.

Afstandsuitschakeling

De referentie 660608PL ondersteunt afstandsuitschakeling via telebediening. Deze functie maakt het mogelijk de status van de armatuur te beheren vanaf een compatibel apparaat in de installatie.

De ruststand kan worden gebruikt om onnodige ontlading van de batterij te voorkomen wanneer de stroomvoorziening van een gebouw dat niet bezet is, bewust wordt onderbroken.

Opbouwinstallatie

De armatuur is voorbereid voor opbouwinstallatie. Het compacte ontwerp maakt plaatsing aan wand of plafond mogelijk, afhankelijk van de behoeften van de evacuatieroute en het noodverlichtingsproject.

De URA21 LED PLUS-serie beschikt ook over installatieaccessoires om de montagemogelijkheden uit te breiden, inclusief oplossingen voor inbouw van de armatuur.

Aansluitklemmen voor eenvoudige bekabeling

De aansluiting op het net gebeurt via elektrische klemmen. Het product ondersteunt geleiders met gangbare doorsneden in noodverlichtingsinstallaties en is geschikt voor doorvoerbedrading.

Deze kenmerken vergemakkelijken de montage van meerdere armaturen binnen hetzelfde noodverlichtingscircuit.

Statusindicatoren voor onderhoud

Het Autotest-systeem gebruikt lichtindicatoren om de bedrijfsstatus van de armatuur weer te geven. Dit vergemakkelijkt de visuele inspectie tijdens periodieke onderhoudswerkzaamheden aan de noodverlichting.

De Autotest-systemen van Legrand maken het mogelijk de correcte werking te identificeren en storingen met betrekking tot de lichtbron of batterij te signaleren.

Gecertificeerd voor noodverlichting

De Legrand 660608PL beschikt over AENOR-certificering en ENEC-certificering voor zijn noodverlichtingseigenschappen.

De officiële documentatie bevestigt de lichtstroom van 200 lumen, autonomie van 1 uur, niet-permanente werking, nikkel-cadmiumbatterij, IP42- en IK07-bescherming en elektrische klasse II.

Technische kenmerken van de Legrand 660608PL

• Merk: Legrand.
• Serie: URA21 LED PLUS.
• Referentie: 660608PL.
• Producttype: autonome LED-noodarmatuur.
• Versie: Autotest.
• Werking: niet-permanent.
• Toepassing: verlichting en identificatie van evacuatieroutes.
• Lichtstroom in noodbedrijf: 200 lumen.
• Autonomie: 1 uur.
• Lichtstroom in stand-by: 0 lumen.
• Lichtbron: LED.
• Aantal LED's: 4.
• Nominaal vermogen per LED: 0,25 watt.
• Maximaal systeemvermogen: ongeveer 1,7 watt.
• Nominale spanning: 230 volt wisselstroom.
• Voedingsbereik: ongeveer 207 tot 253 volt.
• Frequentie: 50 of 60 hertz.
• Batterijtechnologie: nikkel-cadmium.
• Batterijspanning: 2,4 volt.
• Batterijcapaciteit: 1,5 ampère-uur.
• Aantal batterij-elementen: 2.
• Controlesysteem: Autotest.
• Statusindicatoren: LED.
• Afstandsuitschakeling: ja.
• Beschermingsgraad: IP42.
• Slagvastheid: IK07.
• Elektrische beschermingsklasse: klasse II.
• Materiaal van de behuizing: kunststof.
• Materiaal van de diffuser: opalen kunststof.
• Kleur: wit.
• Lengte: 210 millimeter.
• Breedte: 110 millimeter.
• Diepte: 41 millimeter.
• Hoofdinstallatie: opbouw.
• Doorvoerbedrading: ja.
• Aanbevolen gebruik: binnen.
• Certificering: AENOR en ENEC.

Autotest-noodverlichting om controles te vereenvoudigen

De Legrand URA21 LED PLUS 660608PL combineert een lichtstroom van 200 lumen en een autonomie van 1 uur met de Autotest-functie, die het periodiek bewaken van de status van de armatuur en de batterij vergemakkelijkt.

De niet-permanente werking, geïntegreerde nikkel-cadmiumbatterij, IP42- en IK07-bescherming, extra plat formaat en statusindicatie maken van deze armatuur een oplossing die bijzonder geschikt is voor evacuatieroutes en binnen doorgangsruimtes waar zowel installatie als onderhoud van de noodverlichting eenvoudiger moeten worden gemaakt.
