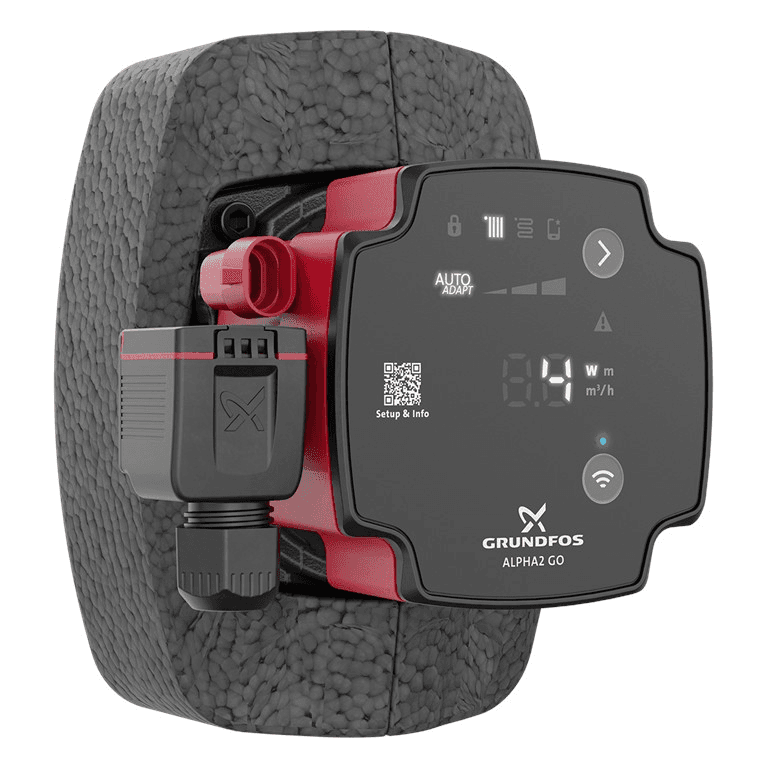

Grundfos ALPHA2 GO 25-60 130 circulatiepomp

De Grundfos circulatiepomp ALPHA2 GO 25-60 130, referentie 93074218, is een elektronische circulatiepomp met hoog rendement, ontworpen voor watercirculatie in verwarmings- en klimaatinstallaties. Ze biedt een maximale opvoerhoogte van 6 meter, een nominaal debiet van 1,9 m³/h, een modulerend elektrisch vermogen van slechts 3 tot 37 W, G 1½"-schroefkoppelingen en een compacte inbouwlengte van 130 mm.

De ALPHA2 GO combineert geavanceerde hydraulische regeling met directe connectiviteit via Bluetooth en de Grundfos GO-app. Ze beschikt over AUTOADAPT, proportionele druk, constante druk, constant debiet, constante curve en PWM-ingang, naast functies die zijn gericht op het vereenvoudigen van de ingebruikname, hydraulische inregeling, diagnose en vervanging van bestaande circulatiepompen.

Circulatiepomp met maximale opvoerhoogte van 6 meter

De Grundfos ALPHA2 GO 25-60 130 bereikt een maximale opvoerhoogte van 6 m. Het nominale werkpunt ligt bij een debiet van 1,9 m³/h en een opvoerhoogte van 3,26 m.

Het werkelijke werkpunt hangt af van de drukverliezen in het circuit, het vereiste debiet en de geselecteerde regelmodus.

Dankzij de elektronisch gecommuteerde motor en de geïntegreerde frequentieomvormer kan de pomp haar werkingsregime automatisch aanpassen en voorkomen dat ze permanent op maximaal vermogen werkt wanneer de installatie dat niet nodig heeft.

AUTOADAPT voor automatische afstelling van de werking

De ALPHA2 GO is uitgerust met de functie AUTOADAPT, ontwikkeld door Grundfos om het instelpunt van de circulatiepomp automatisch te optimaliseren op basis van de werkelijke behoeften van het systeem.

AUTOADAPT is beschikbaar in zowel proportionele druk als constante druk. Daardoor kan de pomp worden gebruikt in radiator- en vloerverwarmingssystemen zonder handmatig één vast werkpunt te hoeven selecteren.

De functie analyseert de vraag van het circuit en past de werking geleidelijk aan om het benodigde debiet en de benodigde druk te leveren.

Verschillende regelmodi

De Grundfos ALPHA2 GO maakt het mogelijk het hydraulische gedrag aan te passen aan verschillende installatietypes via meerdere regelmodi:

• Proportionele druk: past de differentiaaldruk aan op basis van het gevraagde debiet, en is bijzonder geschikt voor radiatorsystemen met thermostatische ventielen.
• Constante druk: houdt een stabiele differentiaaldruk aan, ook wanneer het debiet varieert; een configuratie die bijzonder geschikt is voor vloerverwarmingscircuits.
• Constant debiet: regelt de pomp om het ingestelde debiet te behouden.
• Constante curve: laat toe te werken volgens een geselecteerde vaste curve.
• AUTOADAPT: optimaliseert automatisch het instelpunt.
• PWM-regeling: laat een compatibele externe regelaar toe de werking van de circulatiepomp te moduleren.

Bluetooth-connectiviteit met Grundfos GO

De ALPHA2 GO beschikt over Bluetooth om een directe verbinding met de Grundfos GO-app tot stand te brengen vanaf een compatibel mobiel toestel.

Deze communicatie geeft de installateur toegang tot geavanceerde functies zonder extra communicatie-interfaces.

Via Grundfos GO kunnen onder meer de volgende taken worden uitgevoerd:

• Begeleide configuratie.
• Selectie van de regelmodus.
• Berekening van het instelpunt.
• Configuratie van AUTOADAPT.
• Hydraulische inregeling.
• Raadplegen van bedrijfsgegevens.
• Weergave van trends.
• Raadplegen van het gebeurtenissenlogboek.
• Diagnose van meldingen en alarmen.
• Software-updates van de pomp.
• Ondersteuning bij het vervangen van bestaande circulatiepompen.

Begeleide configuratie voor nieuwe installaties

De Grundfos GO-app bevat een specifieke functie voor begeleide configuratie voor ALPHA2 GO.

Tijdens de ingebruikname vraagt de app informatie over de installatie en helpt ze de juiste regelmodus en het juiste instelpunt te bepalen.

Wanneer AUTOADAPT geschikt is, kan de app deze modus aanbevelen zodat de pomp haar werking automatisch optimaliseert. Wanneer een andere configuratie nodig is, helpt Grundfos GO het vereiste instelpunt te berekenen.

Geschikt voor radiatoren en vloerverwarming

De verschillende regelmodi maken het mogelijk de ALPHA2 GO 25-60 130 te gebruiken in tal van verwarmings- en klimaatinstallaties.

Tot de gebruikelijke toepassingen behoren:

• Verwarmingsinstallaties met radiatoren.
• Vloerverwarming.
• Gesloten verwarmingscircuits.
• Hydraulische klimaatinstallaties.
• Circuits gekoppeld aan ketels.
• Systemen compatibel met warmtepompen.
• Vervanging van zelfstandige circulatiepompen.
• Vervanging van bepaalde compatibele geïntegreerde UPM3- en UPM4-pompen.

Speciaal ontworpen voor vervanging van circulatiepompen

Grundfos heeft de ALPHA GO-serie ontwikkeld met bijzondere aandacht voor de vervanging van bestaande circulatiepompen.

De vervangingsfunctie in Grundfos GO maakt het mogelijk een oude pomp op te zoeken en te controleren welk ALPHA GO-model geschikt is als vervanging.

In het geval van ALPHA2 GO maakt de directe verbinding met de app het mogelijk de nieuwe circulatiepomp te configureren om bepaalde werkcurves van compatibele pompen te repliceren, een functie die bijzonder nuttig is bij het vervangen van geïntegreerde circulatiepompen.

Vervanging van UPM3- en UPM4-pompen

Grundfos geeft specifiek aan dat ALPHA2 GO is voorbereid om de vervanging van verschillende geïntegreerde UPM3- en UPM4-pompen te vergemakkelijken, naast zelfstandige circulatiepompen.

De app helpt de te vervangen referentie te identificeren en een geschikte werkconfiguratie over te zetten naar de nieuwe pomp.

Luchtdetectie en ontluchting

De ALPHA2 GO beschikt over een functie voor luchtdetectie die via Grundfos GO kan worden geactiveerd.

Wanneer de pomp lucht rond de waaier detecteert, kan ze tijdelijk pulserend werken om die lucht naar het dichtstbijzijnde ontluchtingspunt van de installatie te verplaatsen.

Deze functie vergemakkelijkt de ingebruikname en diagnose, maar vervangt niet het correct ontluchten van het volledige circuit.

Bescherming tegen drooglopen

De circulatiepomp is uitgerust met bescherming tegen drooglopen.

Als wordt gedetecteerd dat de pomp werkt zonder de benodigde hoeveelheid vloeistof, kan het toestel stoppen en een alarm genereren om te voorkomen dat het onder ongeschikte omstandigheden blijft werken.

Bij ALPHA2 GO kan dit type gebeurtenis worden geregistreerd en via Grundfos GO worden geraadpleegd om de diagnose te vergemakkelijken.

Robuuste start bij blokkeringen

De functie Robust Startup is ontworpen om de pomp te helpen starten, zelfs wanneer de rotor weerstand ondervindt door vuil, magnetiet of afzettingen.

In geval van blokkering voert de motor herhaaldelijk startpogingen uit met een hoog koppel om de beweging te herstellen.

Deze eigenschap is bijzonder nuttig na lange periodes van stilstand van een verwarmingsinstallatie.

Keramische as en lagers

De ALPHA2 GO gebruikt keramische as en lagers, ontwikkeld om slijtage tijdens bedrijf te beperken.

Deze constructie helpt de interne speling stabiel te houden en beperkt mechanische geluiden die met slijtage samenhangen.

Hydraulische inregeling via Grundfos GO

De verbinding met Grundfos GO maakt het mogelijk hydraulische inregeling van de installatie uit te voeren.

Een correct ingeregeld systeem verdeelt het benodigde debiet over de verschillende afnemers en circuits, en voorkomt zones met te veel of te weinig circulatie.

Deze functie is bijzonder nuttig in installaties met meerdere radiatoren of meerdere vloerverwarmingscircuits.

Gebeurtenissenlogboek en trendgegevens

Grundfos GO maakt het mogelijk historische informatie over de werking van de ALPHA2 GO te raadplegen.

Onder de parameters die kunnen worden geanalyseerd bevinden zich trends van:

• Debiet.
• Opvoerhoogte of geleverde druk.
• Energieverbruik.
• Geschatte vloeistoftemperatuur.
• Duur van de werkcycli.

De app houdt ook een gebeurtenissenlogboek bij dat helpt bij het identificeren van meldingen, alarmen en mogelijke bedrijfsproblemen.

PWM-ingang voor externe regeling

De ALPHA2 GO beschikt over een PWM-ingang waarmee de pompsnelheid nauwkeurig kan worden geregeld via een compatibele externe regelaar.

Deze mogelijkheid vergemakkelijkt de integratie in systemen waarbij de warmtebron zelf, zoals een ketel of een compatibele warmtepomp, de circulatiepomp rechtstreeks moet aansturen.

Hoog energie-efficiënt met EEI 0,18

Referentie 93074218 heeft een energie-efficiëntie-index EEI van 0,18.

Het opgenomen elektrisch vermogen wordt geregeld tussen slechts:

• Minimaal P1-vermogen: 3 W.
• Maximaal P1-vermogen: 37 W.

Deze modulatie maakt het mogelijk het verbruik aan te passen aan de behoeften van het circuit en vormt een belangrijk verschil met oudere circulatiepompen met vaste snelheid.

Eenfasige voeding 220-240 V

De Grundfos ALPHA2 GO 25-60 130 werkt op een eenfasige elektrische voeding van 220-240 V en 50/60 Hz.

De stroomopname ligt tussen:

• Minimale stroom: 0,04 A.
• Maximale stroom: 0,40 A.

De pomp is voorzien van elektronische thermische beveiliging en heeft isolatieklasse F.

Snel te installeren elektrische connector

Grundfos rust de ALPHA2 GO uit met een installatieconnector die is ontworpen om de elektrische aansluiting zonder gereedschap uit te voeren.

Dit systeem vergemakkelijkt zowel de montage in nieuwe installaties als de vervanging van een bestaande circulatiepomp.

Compacte inbouwlengte van 130 mm

De aanduiding 130 van het model verwijst naar een afstand tussen aansluitingen van 130 mm.

Dit formaat is bijzonder nuttig in installaties waar de beschikbare ruimte beperkt is of wanneer een bestaande pomp met dezelfde inbouwlengte moet worden vervangen.

Voorafgaand aan een vervanging moeten zowel de lengte van 130 mm als de diameter van de hydraulische aansluitingen worden gecontroleerd.

Hydraulische aansluitingen G 1½"

Referentie 93074218 is voorzien van G 1½"-schroefkoppelingen volgens ISO 228-1.

De nominale druk van de aansluitingen is PN 10.

De combinatie van G 1½"-aansluiting en een lengte van 130 mm onderscheidt deze versie van andere ALPHA2 GO 25-60-modellen die een inbouwafstand van 180 mm gebruiken.

Maximale werkdruk van 10 bar

De pomp is geschikt voor een maximale werkdruk van 10 bar.

Het hydraulische circuit en de beveiligingscomponenten moeten worden gedimensioneerd om de druk binnen de toegestane grenzen van de circulatiepomp en de overige componenten van de installatie te houden.

Vloeistoftemperatuur van 2 tot 110 °C

Grundfos specificeert voor referentie 93074218 een temperatuurbereik van het verpompte medium van 2 tot 110 °C.

De toegestane omgevingstemperatuur tijdens bedrijf ligt tussen 0 en 55 °C.

Dit brede bereik maakt gebruik in verschillende gesloten verwarmings- en klimaatcircuits mogelijk, mits het medium en de overige componenten compatibel zijn.

Pompbehuizing van gietijzer

Het hydraulische huis is vervaardigd uit gietijzer EN-GJL-150.

De waaier is gemaakt van een versterkt composietmateriaal bestaande uit PES met 30% glasvezel en PESU-GF20%.

Deze versie is voornamelijk bedoeld voor gesloten verwarmings- en klimaatcircuits.

IP44-bescherming

De Grundfos ALPHA2 GO 25-60 130 heeft een beschermingsgraad IP44.

De installatie moet voldoen aan de montageposities, omgevingscondities en elektrische vereisten die door de fabrikant zijn vastgesteld.

Technische kenmerken van de Grundfos 93074218

• Merk: Grundfos.
• Serie: ALPHA2 GO.
• Model: ALPHA2 GO 25-60 130.
• Referentie: 93074218.
• Type: elektronische circulatiepomp met hoog rendement.
• Toepassing: verwarming en klimaatregeling.
• Medium vermeld in fiche: water.
• Nominaal debiet: 1,9 m³/h.
• Nominale opvoerhoogte: 3,26 m.
• Maximale opvoerhoogte: 6 m.
• Inbouwlengte: 130 mm.
• Type aansluiting: G-schroefdraad.
• Aansluitmaat: G 1½".
• Aansluitnorm: ISO 228-1.
• Nominale druk: PN 10.
• Maximale werkdruk: 10 bar.
• Vloeistoftemperatuur: 2-110 °C.
• Omgevingstemperatuur: 0-55 °C.
• Voeding: 1 x 220-240 V.
• Frequentie: 50/60 Hz.
• Minimaal opgenomen vermogen: 3 W.
• Maximaal opgenomen vermogen: 37 W.
• Minimale stroom: 0,04 A.
• Maximale stroom: 0,40 A.
• Energie-efficiëntie-index EEI: 0,18.
• Frequentieomvormer: geïntegreerd.
• Thermische beveiliging: elektronisch.
• Beschermingsgraad: IP44.
• Isolatieklasse: F.
• Materiaal van het huis: gietijzer EN-GJL-150.
• Materiaal van de waaier: composiet PES 30 % GF + PESU-GF20%.
• Proportionele druk: ja.
• Constante druk: ja.
• Constant debiet: ja.
• Constante curve: ja.
• AUTOADAPT: ja.
• PWM-ingang: ja.
• Bluetooth: geïntegreerd.
• Compatibel met Grundfos GO: ja.
• Begeleide configuratie: ja.
• Luchtdetectie en ontluchting: ja.
• Bescherming tegen drooglopen: ja.
• Robuuste start: ja.
• Hydraulische inregeling: ja, via Grundfos GO.
• Gebeurtenissenlogboek en trends: ja.
• Stand van de kop: 9H.
• Goedkeuringen: CE en VDE.
• Nettogewicht: 1,76 kg.
• Brutogewicht: 1,98 kg.
• EAN: 5715467404456.

Compacte en slimme circulatiepomp voor verwarming

De Grundfos ALPHA2 GO 25-60 130 combineert een maximale opvoerhoogte van 6 meter en G 1½"-aansluitingen met een compacte lengte van slechts 130 mm, waardoor ze eenvoudig kan worden geïntegreerd in installaties waar de beschikbare ruimte beperkt is.

Haar verbruik van 3 tot 37 W, EEI-index van 0,18, AUTOADAPT en verschillende regelmodi maken het mogelijk de werking aan te passen aan radiatorsystemen, vloerverwarming en andere gesloten verwarmings- en klimaatcircuits.

De directe verbinding met Grundfos GO voegt begeleide configuratie, hydraulische inregeling, luchtdetectie, diagnose, historisch logboek en specifieke hulpmiddelen voor het vervangen van circulatiepompen toe, waardoor dit een bijzonder complete oplossing is voor nieuwe installaties en renovaties.
