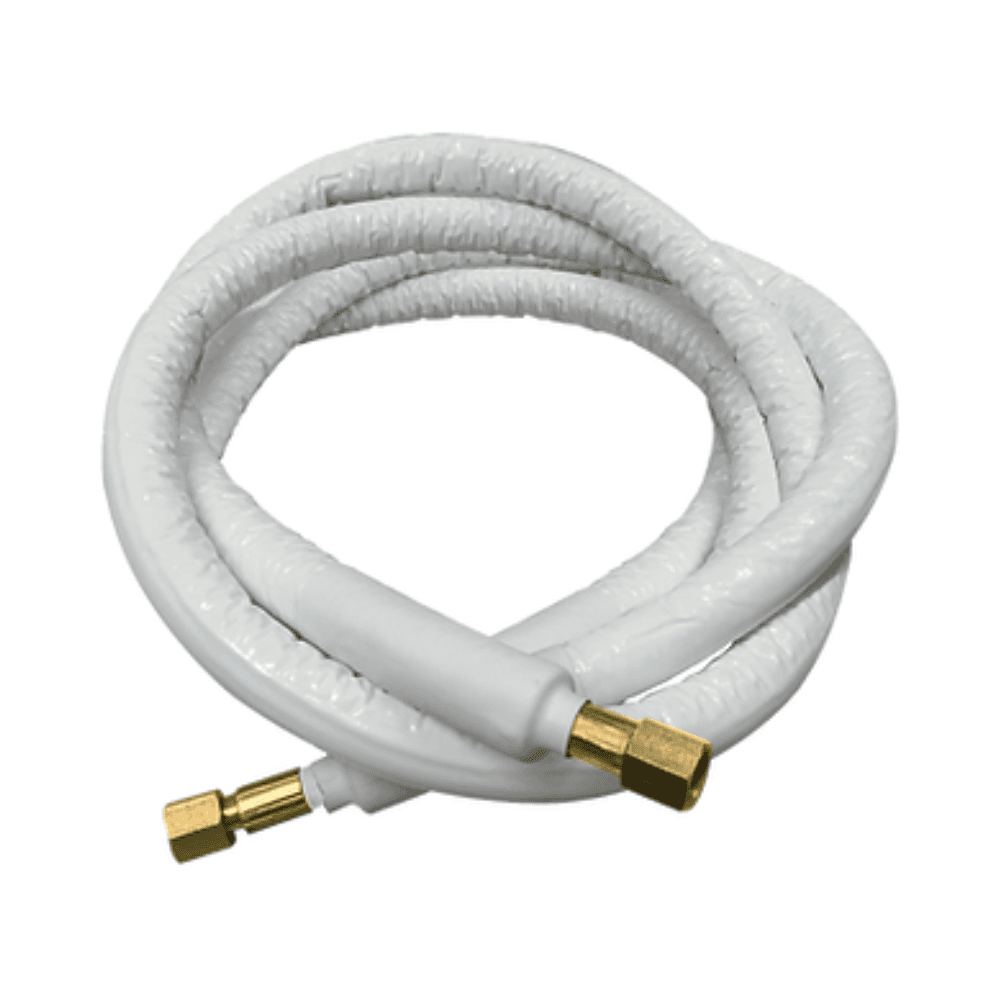

Kronos Pipe flexibele koelbuizenset Ø 1/4" 3/8" - Rol van 6 meter

De Zimaklima Kronos Pipe 6002-6000 koelmiddelleidingkit is ontworpen voor het maken van verbindingen tussen de binnen- en buitenunits van airconditioningsystemen en systemen met directe expansie. De kit bevat 2 rollen leiding van 6 meter, één met een nominale diameter van 1/4 inch en één van 3/8 inch.

Het Kronos Pipe-systeem vormt een flexibel alternatief voor de geleiding van koelmiddel en onderscheidt zich door het eenvoudige hanteren. De leiding kan tijdens de installatie worden aangepast aan verschillende bochten en hoeken, waardoor minder vormwerk nodig is dan bij traditionele starre leidingen.

Flexibele leiding voor airconditioninginstallaties

De belangrijkste eigenschap van het Kronos Pipe-systeem is zijn flexibiliteit. De meerlaagse constructie maakt het mogelijk de leiding tijdens de montage te oriënteren en te buigen, waardoor het traject tussen de binnenunit en de buitenunit van het klimaatsysteem eenvoudiger wordt.

Deze flexibiliteit is vooral handig bij installaties met richtingsveranderingen, smalle doorgangen of trajecten waarbij de koelmiddelleiding moet worden aangepast aan de beschikbare ruimte.

Daarnaast is het een lichte en eenvoudig te hanteren leiding, eigenschappen die zowel het transport als de montage op de bouwplaats vereenvoudigen.

Kit met leidingen van 1/4 en 3/8 inch

De referentie 6002-6000 bestaat uit twee koelmiddelleidingen van elk 6 meter lengte:

• 1 rol van 6 meter met nominale diameter van 1/4 inch.
• 1 rol van 6 meter met nominale diameter van 3/8 inch.

Deze combinatie van diameters komt veel voor in tal van airconditioningsystemen met directe expansie en maakt het mogelijk om in één kit de twee benodigde leidingen te hebben voor de circulatie van het koelmiddel tussen de units van het systeem, mits de afmetingen overeenkomen met de specificaties van de fabrikant van het klimaatsysteem.

Compatibel met R32, R410A, R134a, R404a en R407c koelmiddelen

De Kronos Pipe-leiding is geschikt voor de aansluiting van systemen met directe expansie die werken met verschillende koelgassen. Volgens de technische fiche van het systeem is deze compatibel met:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

De leiding kan ook worden gebruikt voor het transport van koelmiddel in zowel vloeibare als gasvormige toestand, binnen de druk- en temperatuuromstandigheden die voor het systeem zijn vastgesteld.

Kronos Pipe is niet compatibel met R22-koelmiddel.

Meerlaagse constructie met 7 lagen

De Kronos Pipe-leiding heeft een 7-laagse structuur die is ontworpen om mechanische sterkte, dichtheid, isolatie en bescherming te bieden tegen de gebruikelijke omstandigheden van een koelinstallatie.

De samenstelling omvat:

• Binnenlaag van langketen polyamide.
• Beschermende aluminiumfilm met vier lagen.
• Vlechtwerk van synthetische vezels met hoge treksterkte.
• Tussenlaag van polymeer met hoge barrièrewerking.
• Buitenlaag die bestand is tegen slijtage, uv-straling en schuren.
• Isolatie van gesloten-cellig geëxpandeerd polyethyleenschuim.
• Buitenste beschermfolie van uv-bestendig polyethyleen.

Deze constructie maakt het mogelijk om dezelfde leiding te gebruiken voor zowel het transport van koelmiddel als voor de benodigde isolatie rondom de koelmiddelleiding.

Geïntegreerde isolatie

De leidingen in deze kit zijn voorzien van een isolatiemantel van gesloten-cellig geëxpandeerd polyethyleenschuim. Deze laag helpt warmte-uitwisseling met de omgeving te beperken en draagt bij aan het voorkomen van condensvorming in de installatie.

De buitenlaag biedt bovendien bescherming tegen uv-straling, slijtage en schuren, wat de leiding beschermt tijdens installatie en gebruik.

Bedrijfs- en druktemperatuur

Het Kronos Pipe-systeem is ontworpen om te werken binnen een breed bereik aan omstandigheden in koelcircuits. Het bedrijfstemperatuurbereik ligt tussen -30 en 110 graden Celsius, met tijdelijke pieken tot 130 graden Celsius.

De technische documentatie vermeldt gebruiksomstandigheden tot 80 bar en geeft aan dat het systeem is getest op 100 bar.

Technische gegevens van de 1/4 inch leiding

• Nominale diameter: 1/4 inch.
• Nominale binnendiameter: 5,2 millimeter.
• Nominale buitendiameter: 9,5 millimeter.
• Minimale buigradius: 65 millimeter.
• Geschat gewicht: 80 gram per meter.
• Lengtevariatie onder werkdruk: ongeveer 1 procent.

Technische gegevens van de 3/8 inch leiding

• Nominale diameter: 3/8 inch.
• Nominale binnendiameter: 8,4 millimeter.
• Nominale buitendiameter: 13 millimeter.
• Minimale buigradius: 95 millimeter.
• Geschat gewicht: 125 gram per meter.
• Lengtevariatie onder werkdruk: ongeveer 1 procent.

Getest voor koeltoepassingen

Kronos Pipe is specifiek ontwikkeld voor koel- en klimaatregeltoepassingen en is onderworpen aan laboratoriumtests om het gedrag onder druk-, temperatuur-, permeabiliteits- en bedrijfsomstandigheden van dit type installaties te controleren.

De technische documentatie van het product vermeldt als referentienorm EN 1736:2008, met betrekking tot flexibele leidingcomponenten die worden gebruikt in koelsystemen en warmtepompen.

Belangrijkste kenmerken van de Zimaklima Kronos Pipe 6002-6000

• Merk: Zimaklima.
• Serie: Kronos Pipe.
• Referentie: 6002-6000.
• Producttype: geïsoleerde flexibele koelmiddelleidingkit.
• Inhoud: 2 rollen leiding.
• Lengte per rol: 6 meter.
• Inbegrepen diameters: 1/4 en 3/8 inch.
• Toepassing: koeltechnische verbinding tussen units van systemen met directe expansie.
• Compatibele koelmiddelen: R32, R410A, R134a, R404a en R407c.
• Compatibiliteit met R22: niet compatibel.
• Temperatuurbereik: van -30 tot 110 graden Celsius.
• Maximale tijdelijke temperatuur: 130 graden Celsius.
• Gebruikdruk: tot 80 bar.
• Aangegeven testdruk: 100 bar.
• Structuur: meerlaagse leiding met 7 lagen.
• Isolatie: gesloten-cellig geëxpandeerd polyethyleenschuim.
• Buitenbescherming: bestand tegen slijtage, schuren en uv-straling.
• Referentienorm: EN 1736:2008.

Een flexibele oplossing voor koeltechnische verbindingen

De Zimaklima Kronos Pipe kit van 1/4 en 3/8 inch combineert in één set de twee leidingmaten die nodig zijn voor tal van airconditioningsinstallaties, met 6 meter lengte per diameter.

De meerlaagse structuur, geïntegreerde isolatie en hoge flexibiliteit maken het mogelijk koeltrajecten eenvoudiger uit te voeren en zich tijdens de montage aan bochten en richtingsveranderingen aan te passen. Het is een oplossing die bijzonder geschikt is voor klimaatinstallaties met moderne koelmiddelen zoals R32 en R410A, mits de diameters, drukken en voorwaarden worden gerespecteerd die door de fabrikant van het toestel zijn aangegeven.
