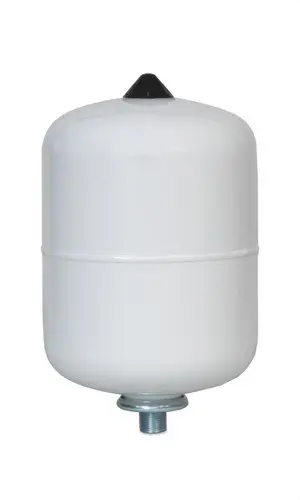

Uitbreidingsvat 24 CMR-8 3/4" ACS

Het Ibaiondo expansievat 24 CMR, referentie 01025082, is een membraan-expansievat van 24 liter, speciaal ontworpen voor open systemen voor sanitair warm water (SWW). De functie ervan is het opvangen van de volumetoename die water ondergaat bij verhitting, waardoor drukschommelingen in de installatie worden beheerst en de componenten worden beschermd.

Dit model werkt met een maximale bedrijfsdruk van 8 bar, wordt geleverd met een fabrieksvoorlading van 3 bar en beschikt over een wateraansluiting met schroefdraad van 3/4". In tegenstelling tot de CMR-modellen met lagere capaciteit, heeft de 24 CMR een geschroefde roestvrijstalen deksel en een vervangbaar membraan dat geschikt is voor drinkwater.

Expansievat van 24 liter voor SWW

De Ibaiondo 24 CMR is ontwikkeld voor installaties voor sanitair warm water in een open circuit. Wanneer de watertemperatuur stijgt, neemt ook het volume toe. Het vat neemt een deel van die uitzetting op en comprimeert de lucht in zijn kamer, waardoor de drukstijging wordt verminderd die zou optreden in een installatie zonder expansievat.

Wanneer de temperatuur daalt, bevordert de druk die in de luchtkamer is opgeslagen de terugkeer van het water naar het circuit, waardoor de volumeveranderingen die eigen zijn aan de werking van het systeem worden gecompenseerd.

Capaciteit van 24 liter

De nominale capaciteit van het vat is 24 liter. De juiste dimensionering van het expansievat moet worden uitgevoerd rekening houdend met het totale watervolume van de installatie, de aanvoerdruk, de insteldruk van de veiligheidsklep en de bedrijfstemperaturen.

Een juiste selectie maakt het mogelijk de drukken binnen de voorziene grenzen te houden en onnodig aanspreken van de veiligheidsklep te verminderen.

Maximale bedrijfsdruk van 8 bar

Het model 24 CMR heeft een maximale bedrijfsdruk van 8 bar. Ibaiondo vermeldt deze waarde expliciet voor referentie 01025082, waarmee het zich onderscheidt van andere CMR-vaten zonder poten met een lagere capaciteit die tot 10 bar kunnen werken.

De bedrijfsdruk van de installatie mag in geen geval de op het typeplaatje van het vat aangegeven maximale druk overschrijden.

Fabrieksvoorlading van 3 bar

Het vat wordt af fabriek geleverd met een luchtvoorlading van 3 bar. Deze druk kan tijdens de ingebruikname moeten worden aangepast aan de werkelijke omstandigheden van de installatie.

Het controleren en wijzigen van de voorlading moet gebeuren met het vat correct geïsoleerd en zonder waterdruk op het membraan, volgens de installatie- en onderhoudsinstructies van Ibaiondo.

Vervangbaar membraan geschikt voor drinkwater

De geldige technische documentatie van Ibaiondo geeft aan dat het model 24 CMR PN8 een uitzondering is binnen het CMR-assortiment zonder poten: het is voorzien van een vervangbaar membraan conform EN 13831 en geschikt voor contact met drinkwater.

Deze constructie maakt het mogelijk het membraan te vervangen wanneer dat nodig is, zodat niet noodzakelijk het volledige vat hoeft te worden vervangen bij slijtage van dit onderdeel.

Geschroefde deksel en roestvrijstalen aansluiting

De 24 CMR heeft een geschroefde deksel van roestvrij staal, gekoppeld aan het systeem met vervangbaar membraan. Ibaiondo specificeert bovendien een wateraansluiting van roestvrij staal voor dit model.

De hydraulische aansluiting is een R 3/4" buitendraad gas, geschikt voor integratie in compatibele SWW-installaties.

Systeemtemperatuur van -10 tot +100 °C

Het actuele technische gegevensblad vermeldt een systeemtemperatuurbereik van -10 tot +100 °C. Het vat moet worden geïnstalleerd en gebruikt met inachtneming van deze grenzen en de door de fabrikant vastgestelde voorwaarden.

Stalen constructie en witte afwerking

Het reservoir is vervaardigd uit staal en heeft een witte buitenafwerking met verf. De constructie is ontworpen om de voorziene werkdrukken in installaties voor sanitair warm water te weerstaan.

Het vat is bovendien voorzien van een vulventiel waarmee de druk van de luchtkamer tijdens de installatie en onderhoudswerkzaamheden kan worden gecontroleerd en aangepast.

Compacte afmetingen

De Ibaiondo 24 CMR heeft een diameter van 320 mm en een hoogte van 430 mm. Het geschatte gewicht bedraagt 4,5 kg.

Het betreft een model zonder poten, waardoor de plaatsing moet gebeuren volgens de montage-instructies van de fabrikant en, waar van toepassing, met de juiste ondersteunende elementen.

Helpt veiligheidsklepontladingen te verminderen

Een correct gedimensioneerd vat absorbeert de thermische uitzetting van het water en voorkomt dat de volumetoename direct leidt tot een te sterke drukstijging.

Dit helpt het openen en druppelen van de veiligheidsklep door wateruitzetting tijdens verwarmingscycli te verminderen, en beperkt ook onnodig waterverlies.

Draagt bij aan het dempen van drukschommelingen

De luchtkamer en het membraan helpen drukschommelingen te dempen die tijdens de werking van het circuit ontstaan. Ibaiondo geeft ook aan dat de toevoeging van een CMR-vat kan helpen de effecten van waterslag te verminderen die samenhangen met plotselinge debietveranderingen.

Installatie in systemen voor sanitair warm water

De 24 CMR is geschikt voor SWW-installaties waar de thermische uitzetting van water moet worden gecompenseerd, zoals installaties met boilers, warmwatertoestellen, systemen voor warmwaterproductie en andere compatibele sanitaire circuits.

Het vat moet worden geselecteerd op basis van de werkelijke hydraulische parameters van elke installatie en zo worden gemonteerd dat het correct kan worden geïnspecteerd en onderhouden.

Onderhoud van de voorlading

De voorladingdruk moet periodiek worden gecontroleerd om de juiste werking van het vat te behouden. Ibaiondo raadt aan deze te controleren met het vat hydraulisch geïsoleerd en leeg van water, en metingen te vermijden terwijl waterdruk op het membraan inwerkt.

Werkzaamheden aan het vat moeten altijd worden uitgevoerd met de installatie drukloos en door gekwalificeerd personeel.

Technische kenmerken van de Ibaiondo 24 CMR

• Merk: Ibaiondo.
• Referentie: 01025082.
• Model: 24 CMR.
• Serie: CMR SWW.
• Type: membraan-expansievat.
• Toepassing: open systemen voor sanitair warm water.
• Capaciteit: 24 liter.
• Maximale bedrijfsdruk: 8 bar.
• Fabrieksvoorlading: 3 bar.
• Voorlaadgas: lucht.
• Systeemtemperatuur: -10 tot +100 °C.
• Membraan: vervangbaar.
• Membraan geschikt voor drinkwater: ja.
• Norm van het membraan: EN 13831.
• Deksel: geschroefd van roestvrij staal.
• Wateraansluiting: roestvrij staal.
• Aansluitdraad: R 3/4" buitendraad gas.
• Materiaal van het vat: staal.
• Vulventiel: inbegrepen.
• Buitenafwerking: witte verf.
• Diameter: 320 mm.
• Hoogte: 430 mm.
• Gewicht: ongeveer 4,5 kg.
• Configuratie: model zonder poten.
• Fabricage: conform de Richtlijn Drukapparatuur 2014/68/EU.
• Garantie vermeld in het actuele technische gegevensblad: 3 jaar.

Compact expansievat voor SWW-installaties

De Ibaiondo 24 CMR combineert een capaciteit van 24 liter, een maximale druk van 8 bar en een voorlading van 3 bar in een compact formaat van Ø320 x 430 mm. Het vervangbare membraan dat geschikt is voor drinkwater en de roestvrijstalen aansluiting onderscheiden dit model van de CMR-modellen met kleiner volume binnen dezelfde familie.

Het is bijzonder geschikt voor het beheersen van de thermische uitzetting van water in SWW-installaties, en helpt de druk in het circuit te stabiliseren, het aanspreken van de veiligheidsklep te verminderen en de componenten van de installatie te beschermen tegen drukschommelingen.

Belangrijk: de fabrieksvoorlading van 3 bar moet worden gecontroleerd en, indien nodig, worden aangepast aan de werkelijke omstandigheden van de installatie. Dimensionering, montage en onderhoud moeten worden uitgevoerd met inachtneming van de instructies van Ibaiondo en de toepasselijke regelgeving.
