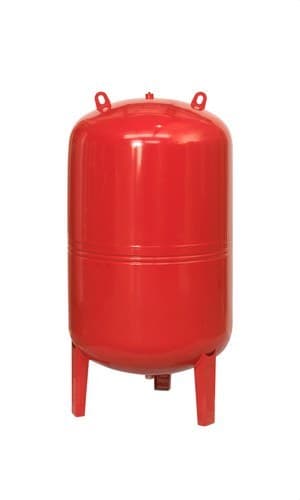

Ibaiondo membraanexpansievat 500 CMF 1"

De Ibaiondo expansievat 500 CMF, referentie 04500351, is ontworpen om volumeveranderingen van de vloeistof in gesloten verwarmings- en klimaatregelingssystemen op te vangen. Het heeft een capaciteit van 500 liter, een maximale bedrijfsdruk van 6 bar en een onderste aansluiting van 1 inch.

De verticale uitvoering met poten vergemakkelijkt de plaatsing op de vloer en is bijzonder geschikt voor installaties met een grote capaciteit. Het vat is vervaardigd uit staal, is voorzien van een vaste, niet-vervangbare membraan en beschikt over een vulventiel voor controle en afstelling van de voordruk.

Expansievat van 500 liter voor verwarming en klimaatregeling

Tijdens de werking van een verwarmings- of klimaatinstallatie veroorzaken temperatuurwisselingen variaties in het volume van de vloeistof in het circuit. Het expansievat vangt deze variaties op en helpt de systeemdruk binnen de voor de installatie voorziene waarden te houden.

Het model Ibaiondo 500 CMF is specifiek bedoeld voor gesloten circuits. Dankzij de capaciteit van 500 liter is het geschikt voor installaties waar een groot expansievolume vereist is, steeds in overeenstemming met de voor elk systeem uitgevoerde dimensionering.

Maximale bedrijfsdruk van 6 bar

Het vat is ontworpen om te werken bij een maximale bedrijfsdruk van 6 bar. Tijdens de fabricage wordt het onderworpen aan een testdruk van 9 bar, volgens de door Ibaiondo vastgestelde specificaties.

De fabrieksvoordruk bedraagt 1,5 bar en het voor de voordruk gebruikte gas is lucht. Deze druk moet worden gecontroleerd en, indien nodig, aangepast aan de kenmerken van de installatie vóór ingebruikname.

Vaste, niet-vervangbare membraan

De 500 CMF is voorzien van een niet-vervangbare membraan conform norm EN 13831. De membraan scheidt de vloeistof van het circuit van de voorgevulde luchtkamer en maakt het mogelijk om de volumeveranderingen tijdens de werking van het systeem te compenseren.

Dit model is bestemd voor verwarmings- en klimaatinstallaties en de membraan wordt door de fabrikant geclassificeerd als niet geschikt voor drinkwater. Het mag daarom niet worden verward met expansievaten die specifiek bedoeld zijn voor sanitaire warmwaterinstallaties.

Onderste aansluiting van 1 inch

De hydraulische aansluiting bevindt zich aan de onderzijde van het vat en heeft een maat van 1 inch. Deze configuratie maakt het mogelijk het vat in het circuit te integreren met respect voor het hydraulische schema en de bijbehorende montage-instructies.

Het vat is ook voorzien van een vulventiel, waarmee de druk van de luchtkamer kan worden gecontroleerd en de nodige onderhoudswerkzaamheden kunnen worden uitgevoerd.

Verticale constructie met poten

De Ibaiondo 500 CMF heeft een verticaal ontwerp met steunpoten, bedoeld om rechtstreeks op een stabiele ondergrond te worden geplaatst. Dit formaat is bijzonder praktisch bij vaten met een grote capaciteit, omdat het stabiliteit biedt en de hydraulische aansluiting aan de onderzijde vergemakkelijkt.

Het vat is vervaardigd uit staal en heeft een buitenafwerking met rode verf, kenmerkend voor de CMF-serie voor verwarming en klimaatregeling.

Afmetingen van de Ibaiondo 500 CMF

Het expansievat heeft een diameter van ongeveer 750 millimeter en een totale hoogte van 1.445 millimeter. Het gewicht bedraagt ongeveer 63 kilogram.

Met deze afmetingen moet rekening worden gehouden bij het kiezen van de plaats, waarbij voldoende ruimte moet worden voorzien voor installatie, aansluiting en latere onderhoudswerkzaamheden.

Temperatuurbereik

Volgens de technische fiche van Ibaiondo is het vat geschikt voor gebruik in systemen met temperaturen tussen -10 en 100 graden Celsius, binnen de door de fabrikant vastgestelde druk- en bedrijfsomstandigheden.

Vervaardigd volgens de regelgeving voor drukapparatuur

Het expansievat Ibaiondo 500 CMF wordt vervaardigd conform de Richtlijn 2014/68/EU betreffende drukapparatuur. De CMF-serie beschikt bovendien over certificering voor expansievaten die zijn ontworpen volgens norm EN 13831.

Ibaiondo biedt voor deze serie een garantie van 3 jaar, overeenkomstig de geldende technische documentatie van de fabrikant.

Technische kenmerken van de Ibaiondo 500 CMF

• Merk: Ibaiondo.
• Referentie: 04500351.
• Model: 500 CMF.
• Producttype: membraan-expansievat.
• Toepassing: gesloten verwarmings- en klimaatregelingssystemen.
• Capaciteit: 500 liter.
• Maximale bedrijfsdruk: 6 bar.
• Testdruk: 9 bar.
• Fabrieksvoordruk: 1,5 bar.
• Voordrukgas: lucht.
• Membraan: vast en niet-vervangbaar.
• Norm voor de membraan: EN 13831.
• Geschikt voor drinkwater: nee.
• Wateraansluiting: 1 inch.
• Positie van de aansluiting: onderaan.
• Materiaal van het vat: staal.
• Systeemtemperatuur: tussen -10 en 100 graden Celsius.
• Diameter: 750 millimeter.
• Hoogte: 1.445 millimeter.
• Gewicht: ongeveer 63 kilogram.
• Installatie: verticaal op poten.
• Vulventiel: inbegrepen.
• Buitenafwerking: rode verf.
• Fabricagerichtlijn: 2014/68/EU.
• Fabrieksgarantie: 3 jaar.

Expansievat met grote capaciteit voor gesloten circuits

Met zijn capaciteit van 500 liter, maximale druk van 6 bar en verticale constructie met onderste aansluiting is de Ibaiondo 500 CMF bijzonder geschikt voor verwarmings- en klimaatinstallaties die een expansievat met groot volume nodig hebben.

Het stalen vat, de vaste membraan, de fabrieksvoordruk van 1,5 bar en de afmetingen van 750 millimeter diameter bij 1.445 millimeter hoogte vormen samen een oplossing die specifiek is ontworpen om de uitzetting van de vloeistof in grote gesloten circuits te regelen.
