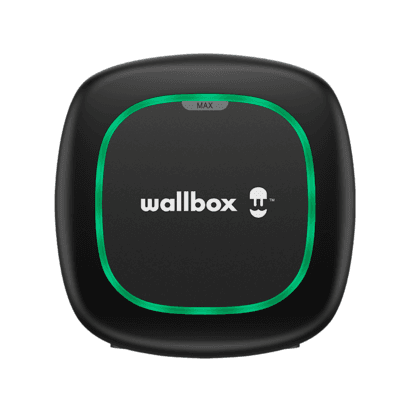

Elektrische autolader 22 kW Wallbox Pulsar Max Kabel 5 meter Type 2 met geavanceerde bescherming

De Wallbox Pulsar Max PLP4-0-2-4-9-002 is een slimme laadpaal voor elektrische auto’s en plug-in hybrides met een maximaal vermogen van 22 kW bij een driefasige installatie. Deze uitvoering is voorzien van een vaste kabel van 5 meter met Type 2-connector, zwarte afwerking, WiFi- en Bluetooth-connectiviteit, geïntegreerde detectie van 6 mA gelijkstroomlekken en bescherming tegen vastlassen.

Ontworpen voor regelmatig laden thuis, in garages, privéparkeerplaatsen en andere compatibele installaties, combineert de Pulsar Max een compact formaat met verbonden bedieningsfuncties en energiebeheer. Hij kan worden gebruikt met de Wallbox-app om laadsessies te plannen, de status van de laadpaal te bewaken en het laden te beheren vanaf een compatibel apparaat.

Driefasig laden tot 22 kW

De Wallbox PLP4-0-2-4-9-002 biedt een maximaal laadvermogen van 22 kW via een driefasige voeding van 400 V. De nominale stroom bedraagt 32 A per fase en kan worden ingesteld van 6 A tot de nominale stroom, zodat het beschikbare vermogen kan worden aangepast aan de kenmerken van de elektrische installatie en het voertuig.

Het laden gebeurt in Mode 3 volgens IEC 61851-1. Om 22 kW te bereiken, moeten zowel de elektrische installatie als het voertuig driefasig laden aan 32 A ondersteunen. Wanneer de boordlader van het voertuig een lager vermogen ondersteunt, wordt het laden beperkt door de maximale capaciteit die het voertuig zelf accepteert.

Vaste Type 2-kabel van 5 meter

Deze referentie wordt geleverd met een vaste laadkabel van 5 meter en een Type 2-connector volgens IEC 62196-2. De kabel blijft permanent aangesloten op de laadpaal, waardoor voor dagelijks laden geen aparte draagbare kabel nodig is.

De Type 2-connector is de standaard die doorgaans wordt gebruikt in elektrische auto’s en plug-in hybrides die in Europa worden verkocht, en biedt een praktische oplossing voor zowel particuliere als professionele installaties.

Bescherming tegen 6 mA gelijkstroomlekken

De Pulsar Max is uitgerust met detectie van reststroom in gelijkstroom via een interne RDC-DD van 6 mA. Wallbox geeft aan dat dit systeem voldoet aan de uitschakelkarakteristieken die zijn vastgelegd in IEC 62955.

Deze geïntegreerde bescherming moet worden aangevuld met de externe beveiligingen die vereist zijn door de installatiehandleiding van Wallbox en de geldende elektrische regelgeving. De keuze van automaten, aardlekschakelaars en andere beveiligingscomponenten moet worden gemaakt op basis van de specifieke kenmerken van de installatie.

Bescherming tegen vastlassen

De officiële codering van Wallbox identificeert het nummer 9 in de referentie PLP4-0-2-4-9-002 als een uitvoering met bescherming tegen vastlassen. Deze functie is bedoeld om de veiligheid van het systeem te verhogen bij een mogelijke vastlasing van de vermogenscontacten.

Wallbox voorziet bovendien in een optionele externe afleiding voor het uitvoeren van de ontkoppeling die aan deze bescherming is gekoppeld; de installatie daarvan moet gebeuren volgens de technische instructies van de fabrikant.

Geïntegreerde WiFi en Bluetooth

De laadpaal is voorzien van WiFi- en Bluetooth-connectiviteit. Via de Wallbox-app en het Wallbox-portaal is het mogelijk om de status van de laadpaal te bekijken, laadsessies te beheren en verschillende instellingen aan te passen.

Bluetooth vergemakkelijkt de lokale configuratie en communicatie met het toestel, terwijl WiFi toegang biedt tot de verbonden functies wanneer de laadpaal is gekoppeld aan een compatibel netwerk.

Planning en bediening via de Wallbox-app

De Pulsar Max maakt het mogelijk om het laden te plannen voor bepaalde tijdsvensters, een functie die vooral nuttig is voor gebruikers met elektriciteitstarieven die per tijdstip van de dag verschillen.

Via het Wallbox-platform is het ook mogelijk om informatie over laadsessies te raadplegen, de laadpaal te vergrendelen of te ontgrendelen en verschillende bedrijfsparameters te beheren, afhankelijk van de beschikbare configuratie.

Energiebeheer en zonneladen

De Wallbox Pulsar Max beschikt over statisch load balancing en is compatibel met geavanceerde energiebeheerfuncties via extra accessoires. Daaronder vallen dynamisch load balancing en zonneladen.

Wanneer een compatibele Wallbox-energiemeter wordt geïnstalleerd, kan het systeem het vermogen voor de elektrische auto aanpassen op basis van het verbruik van het gebouw. Zo kan het beschikbare elektrische vermogen beter worden benut en wordt het risico verkleind om de gecontracteerde of beschikbare limiet te overschrijden.

Met de zonnelaadfunctie kan energie van een fotovoltaïsche installatie worden gebruikt om het voertuig op te laden, waarbij overtollige productie kan worden benut volgens de systeemconfiguratie. Voor deze functies is een compatibele extra meter vereist.

IP55- en IK10-bescherming

De laadpaal heeft een beschermingsgraad IP55 en een mechanische weerstand IK10. De behuizing biedt een hoge bescherming tegen stof, water en schokken, waardoor installatie zowel binnenshuis als op geschikte buitenlocaties mogelijk is.

Het bedrijfstemperatuurbereik loopt van -30 tot 50 °C. Wallbox geeft aan dat de laadpaal tot 40 °C op vol vermogen kan werken en dat daarboven een vermogensreductie kan worden toegepast om de componenten te beschermen.

Compact ontwerp voor wandmontage

De Wallbox Pulsar Max valt op door zijn compacte formaat. De versie met vaste kabel heeft afmetingen van 198 x 201 x 99 mm, exclusief de kabel, en een geschat gewicht van 1,3 kg zonder kabel.

Het compacte ontwerp vergemakkelijkt de installatie aan muren van garages, parkeerplaatsen en zones die bestemd zijn voor het laden van elektrische voertuigen, en neemt weinig ruimte in rond het laadpunt.

Halo RGB-indicator

De voorkant van de laadpaal is voorzien van een Halo RGB-lichtindicator waarmee verschillende bedrijfsstatussen visueel kunnen worden herkend. Deze signalering wordt aangevuld met de informatie die beschikbaar is via de Wallbox-app en het portaal.

OCPP-communicatie en integratie

Naast WiFi en Bluetooth specificeert Wallbox compatibiliteit met OCPP, partner-API en SDK als externe communicatie-interfaces. Deze mogelijkheden vergroten de integratie- en beheeropties van de laadpaal in installaties die extra verbonden functies vereisen.

Technische kenmerken van de Wallbox Pulsar Max PLP4-0-2-4-9-002

• Merk: Wallbox.
• Referentie: PLP4-0-2-4-9-002.
• Model: Pulsar Max.
• Kleur: zwart.
• Type: slimme laadpaal voor elektrische auto.
• Voeding: driefasig.
• Maximaal laadvermogen: 22 kW.
• Nominale spanning: 400 V AC ±10%.
• Nominale stroom: 32 A, 3 fasen.
• Instelbare stroom: van 6 A tot 32 A.
• Nominale frequentie: 50/60 Hz.
• Laadmodus: Mode 3 volgens IEC 61851-1.
• Connector: Type 2 volgens IEC 62196-2.
• Uitvoering: vaste kabel.
• Kabellengte: 5 m.
• Connectiviteit: WiFi en Bluetooth.
• Bediening: Wallbox-app en -portaal.
• Statusindicator: Halo RGB-led.
• Statisch load balancing: inbegrepen.
• Dynamisch load balancing: compatibel via extra meter.
• Zonneladen: compatibel via extra meter.
• Externe communicatie-interface: OCPP, partner-API en SDK.
• Bescherming tegen reststroom: detectie van 6 mA DC-lekstromen.
• Bescherming tegen vastlassen: ja.
• Overspanningscategorie: CAT III.
• Beschermingsgraad: IP55.
• Slagvastheid: IK10.
• Bedrijfstemperatuur: -30 tot 50 °C.
• Werking op vol vermogen: tot 40 °C.
• Opslagtemperatuur: -40 tot 70 °C.
• Afmetingen zonder kabel: 198 x 201 x 99 mm.
• Gewicht zonder kabel: 1,3 kg.
• Maximale doorsnede van de voedingskabel: tot 13 mm².
• EAN: 8436607548690.

Exacte configuratie van referentie PLP4-0-2-4-9-002

De officiële opbouw van het onderdeelnummer van Wallbox maakt het mogelijk de belangrijkste kenmerken van deze versie van de Pulsar Max te identificeren. De code PLP4 staat voor het model Pulsar Max, code 0 identificeert de kabel van 5 meter, code 2 staat voor de Type 2-connector, code 4 identificeert het vermogen van 22 kW en code 9 staat voor de bescherming tegen vastlassen. De afsluiting 002 identificeert de commerciële versie in zwarte kleur.

Een krachtige laadpaal voor driefasige installaties

Met een maximaal vermogen van 22 kW is de Wallbox Pulsar Max PLP4-0-2-4-9-002 bijzonder geschikt voor driefasige installaties waar de laadtijd van voertuigen die dit vermogen kunnen benutten, moet worden verkort. De vaste Type 2-kabel van 5 meter vergemakkelijkt dagelijks gebruik, terwijl bediening via WiFi, Bluetooth en de Wallbox-app het laden comfortabel beheersbaar maakt.

De bescherming tegen 6 mA gelijkstroomlekken, de bescherming tegen vastlassen, de IP55-graad, de IK10-weerstand en de compatibiliteit met dynamisch load balancing en zonneladen vormen samen een oplossing die geschikt is voor zowel particuliere installaties als andere privélaadpunten.

Belangrijk: om 22 kW te bereiken is een driefasige voeding vereist en moet het voertuig dit vermogen in wisselstroom ondersteunen. Dynamisch load balancing en zonneladen vereisen een compatibele Wallbox-energiemeter, niet inbegrepen tenzij uitdrukkelijk vermeld. De installatie moet worden uitgevoerd door gekwalificeerd personeel volgens de documentatie van Wallbox en de geldende regelgeving.
