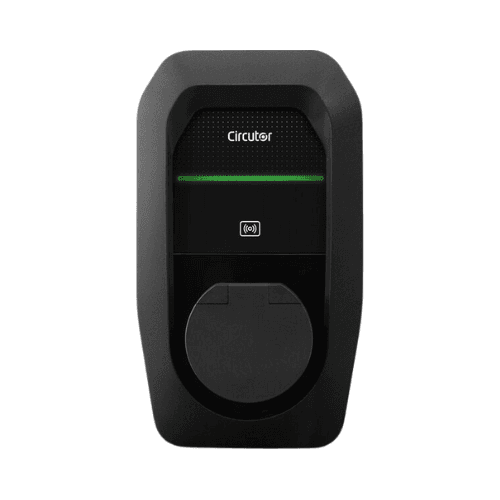

Driefasige elektrische autolader met wifi 22 kW Circutor eHome 5 T2C32 Type 2 kabel Zwart

De Circutor eHome 5 T2C32 TRI N laadpaal voor elektrische auto’s, referentie V25560, is een driefasig wandgemonteerd laadpunt dat speciaal is ontworpen voor privégarages en residentiële omgevingen. Het biedt een maximaal laadvermogen van 22 kW bij 400 V en 32 A, is voorzien van een 5 meter lange Type 2-kabel en beschikt over WiFi- en Ethernet-connectiviteit om het laden slim te beheren en te monitoren.

De eHome 5-serie is gericht op efficiënt energiebeheer in huis, waardoor het laden van het voertuig kan worden geïntegreerd met fotovoltaïsche installaties, laadtijden kunnen worden geprogrammeerd en het gebruikte vermogen kan worden aangepast aan de beschikbare energie in de woning wanneer de compatibele meter is geïnstalleerd. Daarnaast bevat het RFID-identificatie, een LED-statusindicator en bescherming tegen 6 mA DC-reststroom.

Driefasige laadpaal tot 22 kW

De Circutor V25560 is ontworpen voor driefasige 3P + N + PE elektrische installaties en werkt met een nominale spanning van 400 V AC ±10 %.

De maximale laadstroom bedraagt 32 A, waardoor een vermogen tot 22 kW kan worden bereikt wanneer zowel de elektrische installatie als de onboard lader van het voertuig dit vermogen ondersteunen.

Het werkelijke vermogen dat de auto ontvangt, wordt altijd beperkt door de laagste waarde van het laadpunt, de beschikbare elektrische installatie en het maximale vermogen dat door de interne lader van het voertuig wordt geaccepteerd.

Geïntegreerde 5 meter Type 2-kabel

Deze versie eHome 5 T2C32 TRI N is voorzien van een 5 meter lange Type 2-laadkabel. De gebruiker kan de laadpaal rechtstreeks op het voertuig aansluiten zonder een aparte laadkabel te hoeven gebruiken.

De Type 2-connector is de standaard die doorgaans wordt gebruikt in elektrische voertuigen die in Europa worden verkocht voor AC-laden.

Het toestel laadt in Mode 3 en beschikt over één enkele uitgang voor het laden van een voertuig.

WiFi en Ethernet voor verbonden bediening

De Circutor eHome 5 beschikt over WiFi- en Ethernet-communicatie, waardoor de laadpaal kan worden verbonden met het thuisnetwerk en toegang biedt tot configuratie-, beheer- en monitoringsmogelijkheden.

Via de eHome 5-app kunnen laadsessies worden beheerd, de status van de laadpaal worden gecontroleerd, realtime informatie worden geraadpleegd en de laadgeschiedenis worden bekeken.

De app is gekoppeld aan het cloudbeheerplatform van Circutor en maakt het eenvoudig om de belangrijkste functies met betrekking tot verbruik en het laden van elektrische voertuigen te beheren.

Laadschema programmeren

Het eHome 5-platform maakt het mogelijk om laadtijden te programmeren, een functie die bijzonder handig is om te profiteren van goedkopere elektriciteitstarieven of om de werking van de laadpaal af te stemmen op het gebruikspatroon van het voertuig.

Naast geplande laadsessies kan de gebruiker indien nodig ook direct een laadsessie starten.

Integratie met fotovoltaïsche installaties

Een van de belangrijkste kenmerken van de eHome 5-serie is de mogelijkheid om te integreren met zonnepaneleninstallaties.

Met de compatibele meter voor dynamische verbruiksregeling en zonne-integratie, verkrijgbaar als accessoire, kan het systeem zowel het verbruik in de woning als de beschikbare zonneproductie meten en het aan het voertuig toegewezen vermogen aanpassen.

Circutor voorziet drie hoofdmodi voor installaties met zonne-energie:

• Just Green: gebruikt uitsluitend de beschikbare zonne-overschotten om het voertuig op te laden.
• Smart Mix: combineert fotovoltaïsche energie en netstroom, met prioriteit voor het benutten van zonne-overschotten.
• Boost: geeft prioriteit aan het maximale beschikbare laadvermogen om het laden te versnellen wanneer dat nodig is.

Dynamische vermogensregeling

Met de geïnstalleerde compatibele energiemeter kan de eHome 5 een dynamische aanpassing van de vraag uitvoeren. Het systeem regelt automatisch het aan het voertuig toegewezen vermogen op basis van het actuele verbruik van de woning.

Deze functie voorkomt dat de som van het huishoudelijk verbruik en het laden van het voertuig het beschikbare vermogen van de installatie overschrijdt, waardoor de energiedistributie wordt geoptimaliseerd.

Wanneer het verbruik in de woning daalt, kan de laadpaal meer vermogen aan het voertuig toewijzen; wanneer de huishoudelijke vraag toeneemt, kan het laadvermogen automatisch worden verlaagd.

Uurgebonden nettobalans

Het platform ondersteunt ook de functie uurgebonden nettobalans in compatibele fotovoltaïsche installaties.

Deze functie maakt het mogelijk om overtollige zonne-energie te beheren rekening houdend met de energiebalans binnen de betreffende tijdsperiode, waardoor de beschikbare fotovoltaïsche productie beter kan worden benut voor elektrische mobiliteit.

Identificatie via RFID

De Circutor eHome 5 is voorzien van een RFID-lezer voor identificatie en authenticatie van gebruikers.

Deze functie is bijzonder praktisch wanneer de laadpaal is geïnstalleerd in een gemeenschappelijke garage of op een locatie waar ongeoorloofd gebruik van het laadpunt moet worden voorkomen.

De lezer is compatibel met ISO/IEC 14443 A/B, FeliCa en ISO/IEC 15693. De app maakt het mogelijk om RFID-kaarten te beheren en de toegangsmodus van de laadpaal te configureren.

Werking zelfs zonder internetverbinding

De RFID-identificatie maakt het mogelijk om de toegang tot de laadpaal te controleren, zelfs op locaties zonder internetverbinding of met beperkte wifi-dekking.

Hierdoor is de eHome 5 een geschikte oplossing voor zowel individuele privégarages als bepaalde plaatsen in gemeenschappelijke parkeervoorzieningen.

Geïntegreerde 6 mA DC-beveiliging

De laadpaal is voorzien van detectie van 6 mA DC-reststroom, wat een specifieke bescherming biedt die verband houdt met het laadproces van het elektrische voertuig.

Circutor geeft aan dat, door de bijbehorende kast of beveiligingen aan de installatie toe te voegen, het systeem kan worden aangevuld met Type A differentieelbeveiliging, installatieautomaat en bescherming tegen permanente en tijdelijke overspanning.

De selectie en installatie van de benodigde elektrische beveiligingen moet worden uitgevoerd volgens de instructies van Circutor en de geldende regelgeving voor laadinfrastructuur voor elektrische voertuigen.

LED-statusindicator

De voorzijde is voorzien van een LED-indicator waarmee de status van het toestel en het laadproces visueel kan worden gecontroleerd.

Deze signalering helpt de gebruiker snel te zien of de laadpaal beschikbaar is, aan het laden is of een status heeft die aandacht vereist.

Geschikt voor binnen en beschermde buitenopstelling

De Circutor eHome 5 V25560 heeft een IP55-beschermingsgraad tegen het binnendringen van stof en water.

Daarnaast heeft het toestel een mechanische weerstand van IK10, wat zorgt voor een hoge bescherming tegen externe schokken.

Het bedrijfstemperatuurbereik ligt tussen -30 en +50 °C, terwijl de toegestane opslagtemperatuur varieert van -40 tot +60 °C.

De toegestane relatieve luchtvochtigheid ligt tussen 5 % en 95 % zonder condensatie.

Zelfdovende behuizing

De behuizing is vervaardigd uit zelfdovend ABS-PC V0-kunststof, wat mechanische sterkte combineert met een compact formaat voor wandmontage.

De laadpaal wordt aan de muur bevestigd via een bevestigingssysteem met drie punten.

Compact formaat

De Circutor eHome 5 heeft afmetingen van slechts 180 mm breed, 315 mm hoog en 115 mm diep.

Dankzij het compacte formaat is installatie mogelijk in parkeerplaatsen, zijwanden en andere ruimtes waar een verbonden laadpaal gewenst is zonder veel plaats in te nemen.

Het door Circutor opgegeven nettogewicht in de productfiche bedraagt ongeveer 3,2 kg.

Compatibel met elektrische voertuigen met Type 2-aansluiting

De eHome 5 is ontworpen voor het laden van elektrische voertuigen die compatibel zijn met Mode 3 en een Type 2-connector.

Hierdoor kan het toestel worden gebruikt met een breed scala aan elektrische auto’s en plug-in hybrides die op de Europese markt worden verkocht, mits ze over een compatibele aansluiting beschikken.

Beheer van maximaal twee eHome 5-units in één woning

Het eHome 5-platform maakt het mogelijk om tot twee eHome 5-laadpalen in dezelfde woning te installeren, configureren en beheren.

Deze mogelijkheid is bijzonder interessant voor huishoudens met twee elektrische voertuigen of voor installaties waarbij later het aantal laadpunten wordt uitgebreid.

Technische kenmerken van de Circutor V25560

• Merk: Circutor.
• Serie: eHome 5.
• Model: eHome 5 T2C32 TRI N.
• Referentie: V25560.
• Type: wandgemonteerde laadpaal voor elektrische voertuigen.
• Toepassing: thuisladen en privéparkeerplaatsen.
• Nettype: driefasig.
• Elektrische configuratie: 3P + N + PE.
• Nominale spanning: 400 V AC ±10 %.
• Frequentie: 50/60 Hz.
• Ingangsstroom: 32 A.
• Maximale uitgangsstroom: 32 A.
• Maximaal vermogen: 22 kW.
• Laadmodus: Mode 3.
• Aantal laadpunten: 1.
• Type voertuigverbinding: Type 2-kabel.
• Kabellengte: 5 m.
• WiFi: ja.
• Ethernet: ja.
• Beheer-app: ja, eHome 5.
• RFID-lezer: ja.
• LED-indicator: ja.
• Geïntegreerde DC-differentieelbeveiliging: detectie van 6 mA DC.
• Dynamisch vermogensbeheer: beschikbaar via compatibele meter.
• Fotovoltaïsche integratie: beschikbaar via compatibele meter.
• Just Green-modus: ja, met compatibele zonneconfiguratie.
• Smart Mix-modus: ja, met compatibele zonneconfiguratie.
• Boost-modus: ja.
• Tijdprogrammering: ja.
• Uurgebonden nettobalans: compatibel.
• Beschermingsgraad: IP55.
• Slagvastheid: IK10.
• Bedrijfstemperatuur: -30 tot +50 °C.
• Opslagtemperatuur: -40 tot +60 °C.
• Relatieve luchtvochtigheid: 5-95 %, zonder condensatie.
• Materiaal van de behuizing: zelfdovend ABS-PC V0-kunststof.
• Montage: wandmontage.
• Bevestiging: wandverankering via 3 punten.
• Afmetingen: 180 x 315 x 115 mm.
• Nettogewicht: ongeveer 3,2 kg.
• Afwerking: zwart.
• EAN: 8433059405649.

Normen en standaarden

Circutor verklaart voor de eHome 5 V25560 naleving van verschillende normen en richtlijnen met betrekking tot laadsystemen en elektrische veiligheid.

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Richtlijn 2014/35/EU.
• Richtlijn 2014/53/EU.
• Richtlijn 2014/30/EU.
• RoHS 2011/65/EU.

Circutor eHome 5 laadpaal voor woning en zonne-energie

De Circutor eHome 5 T2C32 TRI N V25560 combineert een maximaal vermogen van 22 kW met WiFi- en Ethernet-connectiviteit, RFID-identificatie, tijdprogrammering en geavanceerde mogelijkheden voor energiebeheer.

De compatibiliteit met fotovoltaïsche integratie en dynamische vermogensregeling maakt het mogelijk om het laden van het voertuig aan te passen aan de beschikbare energie in de woning, terwijl de modi Just Green, Smart Mix en Boost het mogelijk maken om zonne-overschotten te prioriteren, zonne-energie en netstroom te combineren of het volledige beschikbare vermogen te gebruiken naargelang de behoeften van het moment.

Met een 5 meter lange Type 2-kabel, IP55- en IK10-bescherming en een compact wandformaat is dit een bijzonder geschikte oplossing voor gebruikers met een driefasige installatie die op zoek zijn naar een Circutor-thuislaadpaal tot 22 kW met slimme functies en connectiviteit.
