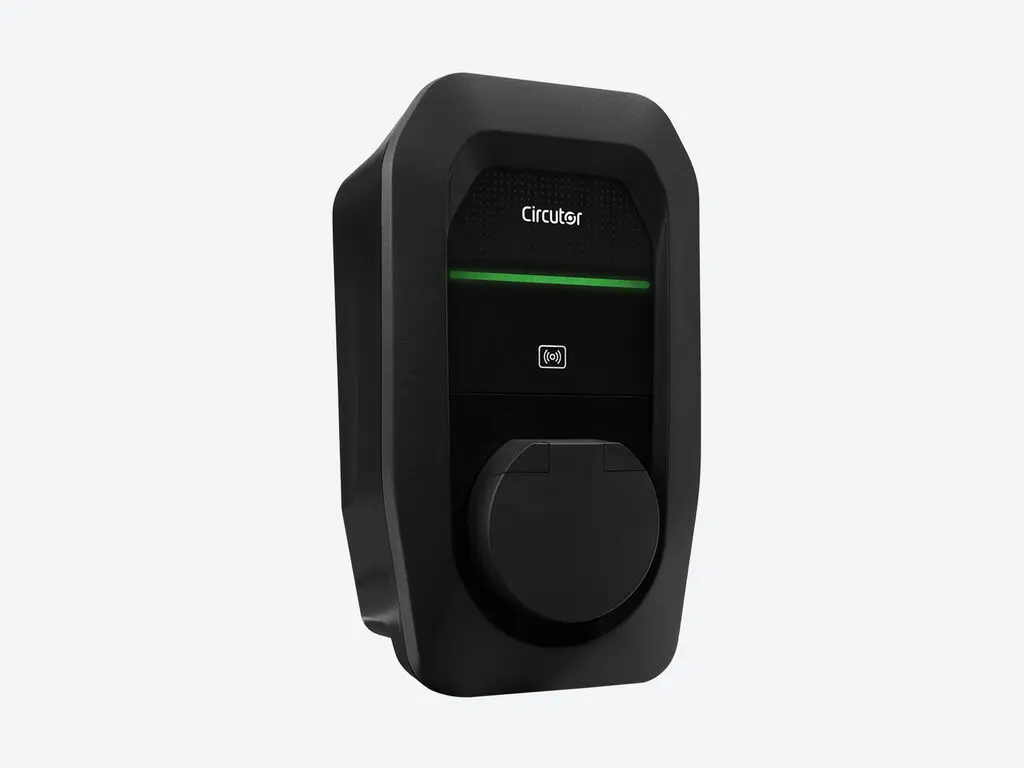

Driefasige elektrische autolader 22 kW Circutor eHome 5 T2S32 TRI N

De Circutor eHome 5 T2S32 TRI N elektrische autolader, referentie V25540, is een driefasig wandgemonteerd laadpunt, voornamelijk ontworpen voor privégarages en residentiële omgevingen. Hij levert een maximaal vermogen van 22 kW bij 400 V en 32 A en is uitgerust met een Type 2-basis, zodat de laadkabel kan worden gebruikt die compatibel is met elk voertuig. Daarnaast beschikt hij over WiFi- en Ethernet-connectiviteit, een RFID-lezer, LED-indicator en detectie van 6 mA gelijkstroomlekstroom.

De eHome 5-serie is ontwikkeld voor intelligent beheer van huishoudelijke energie. Met compatibele meetaccessoires kan het automatisch het aan het voertuig toegewezen vermogen aanpassen op basis van het verbruik van de woning en integreren met fotovoltaïsche installaties om zonne-energie optimaal te benutten. Via de app kunnen laadsessies bovendien worden beheerd, gepland en bewaakt vanaf compatibele apparaten.

Driefasige lader tot 22 kW

De Circutor V25540 is ontworpen voor een driefasige 3P + N + PE elektrische installatie en werkt bij een nominale spanning van 400 V AC ±10 %, met een frequentie van 50/60 Hz.

De maximale stroom is 32 A, waardoor tot 22 kW vermogen kan worden geleverd. Deze capaciteit maakt het mogelijk om driefasige installaties met hoog beschikbaar vermogen te benutten en de laadtijd te verkorten ten opzichte van laadpunten met lager vermogen, mits het voertuig 22 kW in wisselstroom kan accepteren.

Het werkelijke laadvermogen wordt begrensd door de laagste waarde van het ingestelde vermogen in de lader, de beschikbare capaciteit van de elektrische installatie en het maximale vermogen dat de boordlader van het voertuig toelaat.

Type 2-basis

De referentie V25540 is voorzien van een Type 2-aansluitbasis en niet van een vaste kabel. Voor het laden is een compatibele Type 2-laadkabel nodig tussen het laadpunt en het voertuig.

Deze configuratie biedt flexibiliteit voor de gebruiker, omdat de laadkabel kan worden opgeborgen wanneer deze niet wordt gebruikt en indien nodig onafhankelijk van de lader kan worden vervangen.

Type 2 is de standaard die in Europa veel wordt gebruikt voor het laden van elektrische voertuigen in wisselstroom.

Laden in Mode 3

De Circutor eHome 5 laadt in Mode 3, via communicatie tussen het laadpunt en het voertuig om het laadproces correct te regelen.

Hij beschikt over één laadpunt en is ontworpen voor het laden van een elektrisch voertuig of plug-in hybride die compatibel is met een Type 2-aansluiting.

WiFi- en Ethernet-connectiviteit

De eHome 5 is standaard uitgerust met WiFi en Ethernet, zodat hij op het netwerk kan worden aangesloten voor toegang tot geavanceerde configuratie-, bewakings- en bedieningsfuncties.

De connectiviteit vergemakkelijkt het beheer op afstand van het laden en de integratie van de lader in een slimme thuisinstallatie.

Bediening via de eHome 5-app

Circutor biedt een specifieke app voor eHome 5 waarmee gebruikers kunnen worden geauthenticeerd en laadsessies kunnen worden beheerd en bewaakt.

Via de app is het mogelijk om informatie over de laadstatus te bekijken, de sessiegeschiedenis te raadplegen, werkingsmodi te selecteren en verschillende instellingen van de lader aan te passen.

Daarnaast kan het laden worden geprogrammeerd, zodat gebruik kan worden gemaakt van goedkopere elektriciteitstarieven of van periodes met hogere fotovoltaïsche productie.

Intelligent beheer van beschikbaar vermogen

Door de installatie van de compatibele meter voor dynamische verbruiksregeling, beschikbaar als accessoire, kan de eHome 5 het aan de elektrische auto toegewezen vermogen automatisch aanpassen aan het actuele verbruik van de woning.

Deze energiebalansfunctie is ontworpen om het risico te verkleinen dat het beschikbare vermogen wordt overschreden wanneer andere huishoudelijke apparaten of elektrische toestellen gelijktijdig in gebruik zijn.

Wanneer het verbruik van de woning daalt, kan de lader het beschikbare vermogen voor het voertuig verhogen; als de huishoudelijke vraag toeneemt, kan hij het vermogen voor het laden automatisch verlagen.

Integratie met fotovoltaïsche installaties

De Circutor eHome 5 kan worden geïntegreerd met een zonne-fotovoltaïsche installatie via compatibele meetelementen.

Circutor voorziet drie energiemodi:

• Just Green: gebruikt uitsluitend de beschikbare fotovoltaïsche overschotten voor het laden.
• Smart Mix: combineert zonne-overschotten met energie uit het net, met prioriteit voor fotovoltaïsche productie.
• Boost: gebruikt het maximale beschikbare vermogen om de laadsnelheid te prioriteren.

Deze modi maken het mogelijk het laadproces aan te passen aan verschillende prioriteiten, van het maximaliseren van zelfverbruik van zonne-energie tot het benutten van maximaal vermogen wanneer het voertuig sneller moet worden geladen.

Compatibel met elke fotovoltaïsche omvormer

Circutor geeft aan dat het fotovoltaïsche beheer van de eHome 5 compatibel is met elke omvormer, omdat het systeem het energiebeheer uitvoert via meting van de elektrische stromen in de installatie.

Dit vergemakkelijkt het gebruik in zowel bestaande fotovoltaïsche installaties als nieuwe zelfverbruiksprojecten.

Netbalans en energieplanning

Het eHome 5-platform biedt functies voor energiebalans en netbalans, naast planning op basis van tijdschema’s en beschikbaarheid van zonne-energie.

Deze functies maken het mogelijk het laden van het voertuig beter af te stemmen op de algemene werking van de woning en op de productie van de fotovoltaïsche installatie.

Geïntegreerde RFID-lezer

De lader is uitgerust met een RFID-lezer waarmee gebruikers kunnen worden geïdentificeerd en geautoriseerd voordat bepaalde laadsessies worden gestart.

Deze functie is bijzonder praktisch in gemeenschappelijke parkeergarages, gedeelde garages of locaties waar ongeoorloofd gebruik van de lader moet worden voorkomen.

Circutor geeft RFID-compatibiliteit aan met:

• ISO/IEC 14443 A/B.
• FeliCa.
• ISO/IEC 15693.

RFID-autorisatie kan ook worden gebruikt op locaties waar de lader tijdelijk geen internettoegang heeft.

Configureerbare toegangsmodi

De eHome 5 maakt het mogelijk de laadautorisatie aan te passen aan het type installatie. In beperkte configuraties kan een sessie worden gestart met een eerder geregistreerde RFID-kaart of via de app.

Deze functionaliteit biedt meer controle wanneer het laadpunt wordt geïnstalleerd in privé- of semi-openbare ruimtes met verschillende gebruikers.

Bescherming tegen 6 mA DC-reststroom

De Circutor V25540 is voorzien van detectie van 6 mA gelijkstroom-reststroom, een bescherming die specifiek verband houdt met het laden van elektrische voertuigen.

Circutor geeft aan dat het beveiligingssysteem van de installatie kan worden aangevuld met een geschikte kast om type A differentiële beveiliging, magnetothermische beveiliging en bescherming tegen permanente en tijdelijke overspanningen te bieden.

De benodigde beveiligingen moeten tijdens het ontwerp en de installatie worden bepaald volgens de geldende regelgeving en de technische instructies van de fabrikant.

LED-statusindicator

De voorzijde van de lader is voorzien van een LED-indicator die visueel informatie geeft over de bedrijfsstatus en het laadproces.

Deze signalering maakt het eenvoudig om snel te controleren of de lader beschikbaar, geautoriseerd, verbonden met het voertuig of bezig met een laadsessie is.

IP55- en IK10-bescherming

De Circutor eHome 5 V25540 heeft een IP55-beschermingsgraad tegen stof en water en een mechanische weerstand van IK10 tegen schokken.

Deze eigenschappen bieden een hoge behuizingsbescherming voor de beoogde installatieomstandigheden, mits de montage-instructies van de fabrikant worden gevolgd.

Breed bedrijfstemperatuurbereik

De lader is ontworpen om te functioneren bij omgevingstemperaturen tussen -30 en +50 °C.

Het opgegeven opslagbereik is -40 tot +60 °C, terwijl de toegestane relatieve luchtvochtigheid tussen 5 % en 95 % zonder condensatie ligt.

Zelfdovende behuizing

De behuizing is vervaardigd uit zelfdovend ABS-PC V0-kunststof, een materiaal dat is geselecteerd om sterkte en veiligheid te bieden in een elektrisch toestel voor vaste installatie.

Deze referentie heeft een zwarte afwerking.

Compact wandontwerp

De eHome 5 heeft afmetingen van slechts 180 mm breed, 315 mm hoog en 115 mm diep.

Het compacte formaat vergemakkelijkt de installatie aan de muur van particuliere garages, gemeenschappelijke parkeerplaatsen en andere ruimtes bestemd voor het laden van elektrische voertuigen.

De bevestiging gebeurt via wandmontage met verankering op drie punten. Circutor geeft een nettogewicht van ongeveer 3,2 kg aan in de huidige productfiche.

Beheer van maximaal twee eHome 5-laders

Het eHome 5-ecosysteem maakt het mogelijk om tot twee toestellen gelijktijdig in één woning te installeren, configureren en beheren, inclusief installaties met fotovoltaïsche integratie.

Deze mogelijkheid is interessant voor woningen met twee elektrische voertuigen of wanneer de installatie alvast voorbereid moet worden op een toekomstige uitbreiding.

OCPP 1.6J-protocol

De documentatie van Circutor voor de eHome 5-serie specificeert compatibiliteit met het OCPP 1.6J-communicatieprotocol, wat de communicatie- en beheermogelijkheden van het laadpunt vergroot.

Technische kenmerken van de Circutor V25540

• Merk: Circutor.
• Serie: eHome 5.
• Model: eHome 5 T2S32 TRI N.
• Referentie: V25540.
• Type: wandlader voor elektrische voertuigen.
• Hoofdtoepassing: thuisladen en privéparkeerplaatsen.
• Nettype: driefasig.
• Configuratie: 3P + N + PE.
• Nominale spanning: 400 V AC ±10 %.
• Frequentie: 50/60 Hz.
• Ingangsstroom: 32 A.
• Maximale uitgangsstroom: 32 A.
• Maximaal vermogen: 22 kW.
• Laadmodus: Mode 3.
• Aantal aansluitingen: 1.
• Type connector: Type 2-basis.
• Vaste laadkabel: nee.
• WiFi: ja.
• Ethernet: ja.
• Beheer-app: eHome 5.
• RFID-lezer: ja.
• LED-indicator: ja.
• Geïntegreerde DC-differentieelbeveiliging: detectie van 6 mA DC.
• Dynamisch vermogensbeheer: beschikbaar via compatibele meter.
• Fotovoltaïsche integratie: beschikbaar via compatibele meter.
• Compatibel met elke fotovoltaïsche omvormer: ja.
• Just Green-modus: ja, met compatibel zonnebeheer.
• Smart Mix-modus: ja, met compatibel zonnebeheer.
• Boost-modus: ja.
• Laadprogrammering: ja.
• Energiebalans: ja, met compatibele configuratie.
• Beheer van maximaal 2 eHome 5: ja.
• OCPP-protocol: OCPP 1.6J.
• Beschermingsgraad: IP55.
• Slagvastheid: IK10.
• Bedrijfstemperatuur: -30 tot +50 °C.
• Opslagtemperatuur: -40 tot +60 °C.
• Relatieve luchtvochtigheid: 5-95 %, zonder condensatie.
• Materiaal van de behuizing: zelfdovend ABS-PC V0-kunststof.
• Montage: wandmontage.
• Bevestiging: wandverankering via 3 punten.
• Afmetingen: 180 x 315 x 115 mm.
• Nettogewicht: ongeveer 3,2 kg.
• Afwerking: zwart.

Normen en richtlijnen

Circutor verklaart voor deze referentie naleving van verschillende normen en richtlijnen die van toepassing zijn op laadapparatuur voor elektrische voertuigen:

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Richtlijn 2014/35/EU.
• Richtlijn 2014/53/EU.
• Richtlijn 2014/30/EU.
• RoHS 2011/65/EU.

Circutor eHome 5 driefasige lader met Type 2-basis

De Circutor eHome 5 T2S32 TRI N V25540 is een complete oplossing voor gebruikers met een driefasige aansluiting die op zoek zijn naar een thuislaadpunt tot 22 kW met connectiviteit en geavanceerde mogelijkheden voor energiebeheer.

De Type 2-basis maakt het mogelijk een afzonderlijke laadkabel te gebruiken, terwijl WiFi, Ethernet, RFID-lezer en de eHome 5-app het toezicht en de bediening van de sessies vergemakkelijken. Met compatibele meetaccessoires kan het vermogen bovendien dynamisch worden aangepast en kunnen zonne-overschotten van een fotovoltaïsche installatie worden benut via de modi Just Green, Smart Mix en Boost.

Dankzij het compacte formaat, de IP55- en IK10-bescherming, de zwarte afwerking en de integratie met huishoudelijke energiebeheersystemen is de Circutor V25540 bijzonder geschikt voor het regelmatig laden van elektrische auto’s en plug-in hybrides in woningen, privégarages en gemeenschappelijke parkeerplaatsen.
