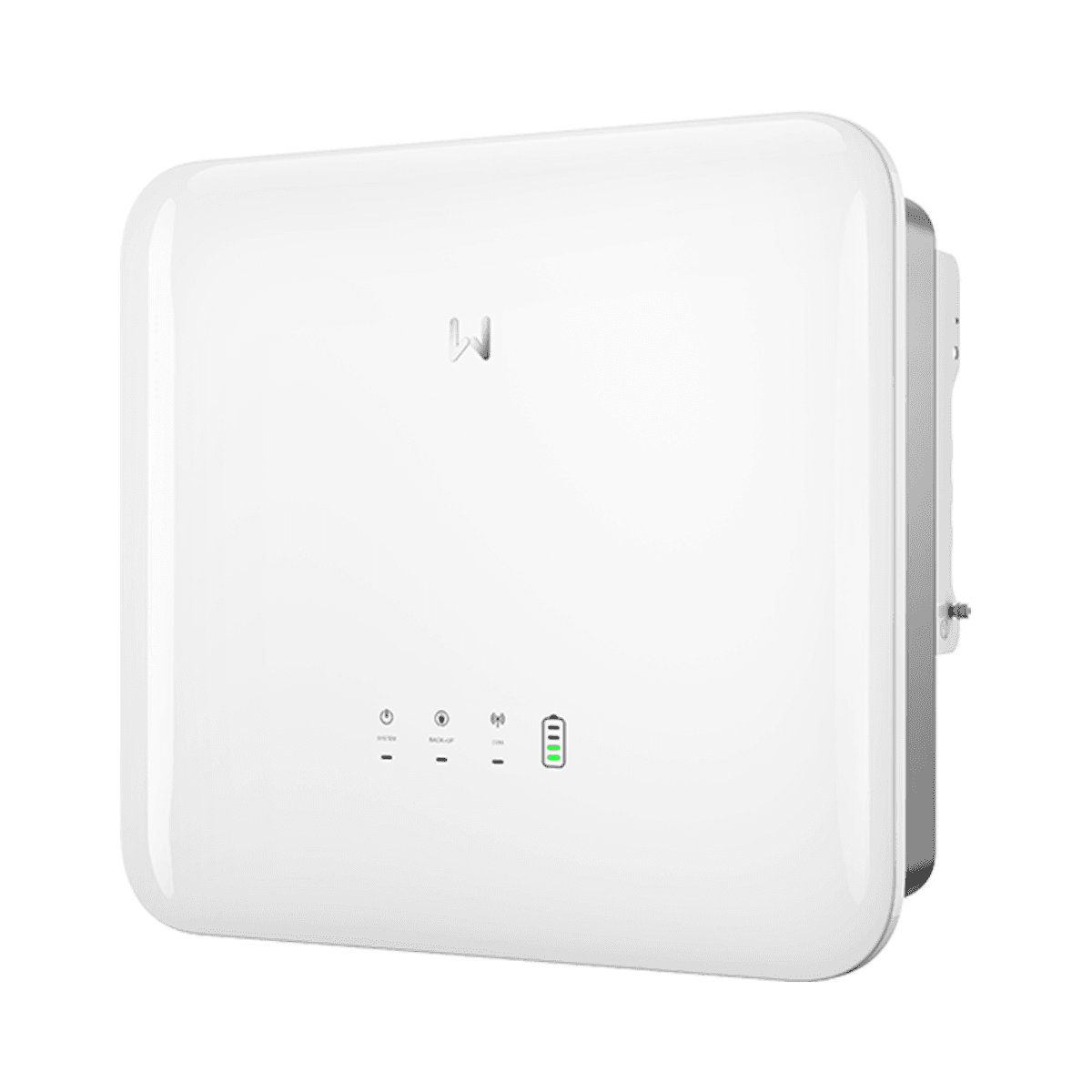

Hybride driefasige zonne-omvormer 15 kW 2 MPPT GoodWe GW15K-ET-20

De GoodWe GW15K-ET-20 is een driefasige hybride omvormer voor zonne-energie van 15 kW uit de ET G2-serie, ontworpen voor fotovoltaïsche installaties met energieopslag. Hij combineert beheer van zonneproductie, laden en ontladen van hoogspanningsbatterijen en een krachtige back-upuitgang, waardoor het eigen verbruik kan worden verhoogd en compatibele verbruikers van stroom kunnen worden voorzien bij een netstoring.

Dit model beschikt over 3 onafhankelijke MPPT-trackers, ondersteunt tot 24.000 W aan fotovoltaïsch ingangsvermogen en werkt met hoogspannings-lithium-ionbatterijen binnen een bereik van 150 tot 720 V. Het maximale rendement bedraagt 98,2% en het toestel is voorzien van WiFi-, LAN- en Bluetooth-connectiviteit, IP66-bescherming en natuurlijke convectiekoeling.

Driefasige hybride omvormer van 15 kW

De GW15K-ET-20 biedt een nominaal uitgangsvermogen van 15.000 W en een nominaal en maximaal schijnbaar netvermogen van 15.000 VA. Hij is ontworpen voor driefasige netten van 380/400 V met 3L/N/PE-aansluiting en kan werken op nominale frequenties van 50 of 60 Hz.

De maximale netuitgangsstroom bedraagt 21,7 A. De arbeidsfactor kan worden ingesteld van 0,8 capacitief tot 0,8 inductief en de maximale totale harmonische vervorming blijft onder 3%.

3 MPPT voor meer fotovoltaïsche flexibiliteit

In tegenstelling tot wat aanvankelijk in de aangeleverde titel werd vermeld, bevestigt de officiële documentatie van GoodWe dat de GW15K-ET-20 beschikt over 3 onafhankelijke MPPT-trackers, met één fotovoltaïsche string per MPPT.

Deze configuratie maakt het mogelijk om de zonnepanelen te verdelen over drie groepen met verschillende oriëntaties, hellingshoeken of instralingsomstandigheden. Elke MPPT volgt onafhankelijk het maximale vermogenspunt, wat het ontwerp van installaties met complexe daken vergemakkelijkt.

De omvormer ondersteunt een maximaal fotovoltaïsch ingangsvermogen van 24.000 W, een maximale ingangsspanning van 1.000 V en een MPPT-werkbereik van 120 tot 850 V. De nominale ingangsspanning bedraagt 620 V en de opstartspanning is 150 V.

Compatibel met fotovoltaïsche modules met hoog vermogen

Elke MPPT ondersteunt een maximale ingangsstroom van 16 A en een maximale kortsluitstroom van 24 A. Deze eigenschappen maken het mogelijk om moderne fotovoltaïsche modules met hoog vermogen te integreren, mits het stringontwerp voldoet aan de door GoodWe vastgestelde elektrische limieten.

Klaar voor hoogspanningsbatterijen

Als hybride omvormer beschikt de GoodWe GW15K-ET-20 over een specifieke ingang voor compatibele lithium-ionbatterijen. Het batterijspanningsbereik loopt van 150 tot 720 V, met een nominale spanning van 500 V.

De maximale continue laad- en ontlaadstroom bedraagt 40 A. Voor dit model geeft GoodWe een maximaal laadvermogen van 24.000 W en een maximaal ontlaadvermogen van 16.500 W op.

De communicatie met het BMS-batterijbeheersysteem verloopt via RS485 of CAN, waardoor de werking van de omvormer en de compatibele batterij op elkaar kunnen worden afgestemd.

15 kVA back-upuitgang

Een van de belangrijkste voordelen van de ET G2-serie is de back-upfunctie. De GW15K-ET-20 beschikt over een nooduitgang met een nominaal schijnbaar vermogen van 15.000 VA, zodat geselecteerde verbruikers van stroom kunnen worden voorzien wanneer de netvoeding uitvalt, mits er voldoende energie beschikbaar is in de batterij of het fotovoltaïsche veld.

Bij werking zonder net kan hij continu tot 15.000 VA leveren en tijdelijk tot 18.000 VA gedurende 60 seconden. Deze extra capaciteit vergemakkelijkt het opstarten en functioneren van bepaalde apparaten met een piekvermogen boven hun nominale verbruik.

GoodWe specificeert voor de ET G2-serie een back-upomschakeling vergelijkbaar met een UPS/SAI-systeem, met een tijd van minder dan 10 ms, bedoeld om onderbrekingen in de op de back-upuitgang aangesloten verbruikers te beperken.

Driefasige werking met ongebalanceerde belastingen

De ET G2-serie is ontworpen om te werken met ongebalanceerde driefasige belastingen, een belangrijke eigenschap in woningen en kleine professionele installaties waar het verbruik niet gelijk over de drie fasen is verdeeld.

GoodWe voorziet in de mogelijkheid van 100% ongebalanceerde levering, waardoor een flexibelere regeling van de belastingen mogelijk is binnen de vastgestelde elektrische en configuratiegrenzen van het systeem.

Maximaal rendement van 98,2%

De GoodWe GW15K-ET-20 behaalt een maximaal rendement van 98,2% en een Europees rendement van 97,5%. Het maximale rendement in het batterij-netproces bedraagt 97,5%, terwijl het MPPT-volgrendement 99,5% bereikt.

Deze prestaties zijn gericht op het minimaliseren van verliezen tijdens energieomzetting en het efficiënt benutten van zowel de fotovoltaïsche productie als de opgeslagen energie.

Geïntegreerde beveiligingen

De omvormer bevat verschillende beveiligings- en bewakingsfuncties voor het fotovoltaïsche veld, de batterij en de netaansluiting.

• Detectie van fotovoltaïsche isolatieweerstand: geïntegreerd.
• Bewaking van reststroom: geïntegreerd.
• Beveiliging tegen omgekeerde DC-polariteit: geïntegreerd.
• Beveiliging tegen omgekeerde batterijpolariteit: geïntegreerd.
• Anti-eilandbeveiliging: geïntegreerd.
• Beveiliging tegen AC-overstroom: geïntegreerd.
• Beveiliging tegen AC-kortsluiting: geïntegreerd.
• Beveiliging tegen AC-overspanning: geïntegreerd.
• Gelijkstroomschakelaar: geïntegreerd.
• Beveiliging tegen DC-overspanning: SPD type II.
• Beveiliging tegen AC-overspanning: SPD type II.
• Afstandsuitschakeling: geïntegreerd.
• PV AFCI 3.0: optioneel beschikbaar.

WiFi, LAN, Bluetooth, RS485 en CAN

De GW15K-ET-20 biedt verschillende communicatie-interfaces voor integratie in monitoring- en energiebeheersystemen. De communicatie met het portal verloopt via WiFi, LAN en Bluetooth, terwijl de energiemeter RS485 gebruikt.

Voor communicatie met het BMS van de batterij beschikt het toestel over RS485- en CAN-interfaces. Het apparaat is voorzien van LED-indicatoren en maakt configuratie en bewaking mogelijk via WLAN en de compatibele GoodWe-app.

Geïntegreerde slimme meter

GoodWe presenteert de ET G2-serie met een geïntegreerde slimme meter, waardoor de energiestromen tussen fotovoltaïsche opwekking, batterij, verbruik en elektriciteitsnet eenvoudig kunnen worden bewaakt. Deze informatie stelt het systeem in staat om de verschillende energiebronnen te beheren en strategieën voor zelfconsumptie te optimaliseren.

IP66-bescherming en natuurlijke koeling

De omvormer heeft een beschermingsgraad IP66, wat een hoge weerstand biedt tegen het binnendringen van stof en water. Hij is ontworpen voor wandmontage en kan werken binnen een omgevingstemperatuurbereik van -35 tot +60 °C.

De koeling gebeurt via natuurlijke convectie, waardoor geen ventilatoren nodig zijn voor de gebruikelijke warmteafvoer. Het toestel ondersteunt een relatieve luchtvochtigheid van 0 tot 100% en een maximale bedrijfshoogte van 4.000 meter.

Technische kenmerken van de GoodWe GW15K-ET-20

• Merk: GoodWe.
• Referentie: GW15K-ET-20.
• Serie: ET G2.
• Type: hybride zonne-omvormer.
• Net: driefasig.
• Nominaal uitgangsvermogen: 15.000 W.
• Nominaal schijnbaar netvermogen: 15.000 VA.
• Maximaal schijnbaar netvermogen: 15.000 VA.
• Nominale uitgangsspanning: 400 / 380 V, 3L/N/PE.
• Nominale frequentie: 50 / 60 Hz.
• Maximale netuitgangsstroom: 21,7 A.
• Arbeidsfactor: van 0,8 capacitief tot 0,8 inductief.
• Totale harmonische vervorming: <3%.
• Aantal MPPT's: 3.
• Strings per MPPT: 1.
• Maximaal fotovoltaïsch ingangsvermogen: 24.000 W.
• Maximale FV-ingangsspanning: 1.000 V.
• MPPT-spanningsbereik: 120-850 V.
• FV-opstartspanning: 150 V.
• Nominale FV-spanning: 620 V.
• Maximale ingangsstroom per MPPT: 16 A.
• Maximale kortsluitstroom per MPPT: 24 A.
• Batterijtype: lithium-ion.
• Aantal batterij-ingangen: 1.
• Batterijspanningsbereik: 150-720 V.
• Nominale batterijspanning: 500 V.
• Batterij-opstartspanning: 150 V.
• Maximale continue laadstroom: 40 A.
• Maximale continue ontlaadstroom: 40 A.
• Maximaal laadvermogen: 24.000 W.
• Maximaal ontlaadvermogen: 16.500 W.
• Nominaal back-upvermogen: 15.000 VA.
• Maximaal back-upvermogen zonder net: 15.000 VA continu / 18.000 VA gedurende 60 s.
• Maximale stroom op de nooduitgang: 21,7 A / 26,1 A gedurende 60 s.
• Omschakeltijd back-up: <10 ms volgens GoodWe.
• Maximaal rendement: 98,2%.
• Europees rendement: 97,5%.
• Maximaal batterij-netrendement: 97,5%.
• MPPT-rendement: 99,5%.
• Communicatie met BMS: RS485 en CAN.
• Communicatie met meter: RS485.
• Connectiviteit met portal: WiFi, LAN en Bluetooth.
• Gebruikersinterface: LED, WLAN en app.
• Overspanningsbeveiliging DC: type II.
• Overspanningsbeveiliging AC: type II.
• AFCI 3.0: optioneel.
• Koeling: natuurlijke convectie.
• Beschermingsgraad: IP66.
• Bedrijfstemperatuur: -35 tot +60 °C.
• Relatieve luchtvochtigheid: 0-100%.
• Maximale hoogte: 4.000 m.
• Topologie: zonder isolatie.
• Montage: wandmontage.
• Afmetingen: 496 x 460 x 221 mm.
• Gewicht: 25 kg.

Volledig beheer van opwekking, opslag en back-up

De GoodWe GW15K-ET-20 combineert in één apparaat de omzetting van zonne-energie, het beheer van hoogspanningsbatterijen en een driefasige back-upuitgang van 15 kVA. De drie MPPT's maken het mogelijk om zonnevelden met verschillende oriëntaties te ontwerpen, terwijl de fotovoltaïsche ingang tot 24 kW ruime marge biedt voor het dimensioneren van de installatie.

De combinatie van 15 kW nominaal vermogen, een maximaal rendement van 98,2%, een batterij van 150 tot 720 V, back-up met snelle omschakeling, IP66-bescherming en WiFi-, LAN- en Bluetooth-connectiviteit maakt de GW15K-ET-20 tot een bijzonder complete oplossing voor driefasige fotovoltaïsche installaties met opslag en een grotere energie-autonomie.

Belangrijk: de batterij, het fotovoltaïsche veld, de externe beveiligingen en de overige componenten van de installatie moeten worden gekozen uit compatibele oplossingen en gedimensioneerd volgens de specificaties van GoodWe en de geldende regelgeving.
