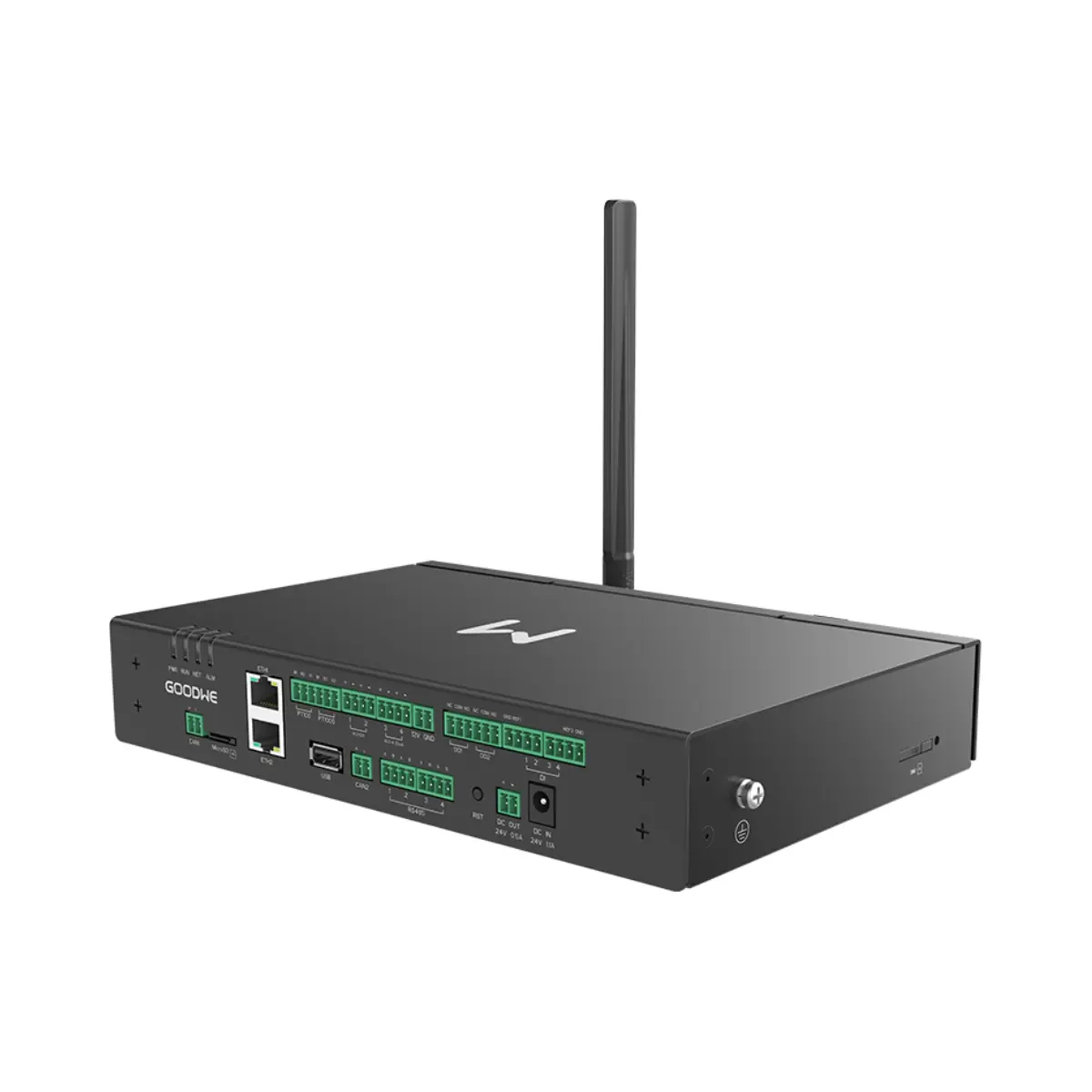

Smart DataLogger GoodWe EzLogger 3000C

De GoodWe EzLogger3000C is een Smart DataLogger voor commerciële en industriële fotovoltaïsche installaties (C&I), ontworpen om gegevensverzameling en -overdracht te centraliseren, protocolconversie uit te voeren en de bewaking en afstandsbediening van zonneparken te vergemakkelijken. Het maakt het mogelijk om tot 100 apparaten aan te sluiten en te beheren vanaf één enkel toestel, met integratie van RS485-, Ethernet- en WiFi-communicatie, samen met verschillende in- en uitgangen om het systeem aan te passen aan complexere fotovoltaïsche installaties.

De EzLogger3000C centraliseert de communicatie tussen GoodWe-omvormers, hulpapparatuur, het SEMS-monitoringplatform en systemen van derden. Het toestel beschikt over 4 RS485-poorten, 2 LAN-aansluitingen, 2,4 GHz WiFi, een USB 2.0-poort en een geïntegreerde webinterface, naast digitale en analoge ingangen, digitale uitgangen en specifieke ingangen voor PT100- en PT1000-sensoren.

Smart DataLogger voor C&I-fotovoltaïsche installaties

GoodWe ontwikkelt de EzLogger3000C voor commerciële en industriële zonne-energieprojecten waar het nodig is om informatie van talrijke apparaten te verzamelen, verwerken en verzenden.

De datalogger fungeert als centraal communicatiepunt van de installatie en maakt het mogelijk om informatie naar cloudservers en monitoringplatforms te sturen, naast functies voor afstandsbediening en energiebeheer.

Dankzij de ondersteuning van meerdere protocollen kan hij worden geïntegreerd in projecten waar verschillende apparaten en bewakingssystemen naast elkaar bestaan.

Aansluiting van maximaal 100 apparaten

De GoodWe EzLogger3000C ondersteunt de aansluiting van maximaal 100 apparaten, waardoor fotovoltaïsche installaties met een groot aantal omvormers en hulpapparatuur centraal kunnen worden beheerd.

Deze capaciteit is vooral interessant voor commerciële, industriële en collectieve zelfverbruiks-zonneparken waar informatie van verschillende apparaten in één enkel gegevensverzamelingssysteem moet worden samengebracht.

Vier RS485-poorten

Het toestel is uitgerust met 4 RS485-interfaces, aangeduid als COM-poorten, die verschillende communicatielijnen bieden voor de aansluiting van compatibele apparaten.

Communicatie via RS485 maakt gebruik van het Modbus-RTU-protocol, dat veel wordt toegepast in energie-installaties en industriële automatiseringssystemen.

De beschikbaarheid van vier afzonderlijke bussen vergemakkelijkt de verdeling van aangesloten apparaten en biedt flexibiliteit bij het ontwerp van het communicatienetwerk van de installatie.

Twee Ethernet LAN-poorten

De EzLogger3000C beschikt over 2 LAN-interfaces, waardoor aansluiting op Ethernet-netwerken en op verschillende bewakingsapparaten of -platforms mogelijk is.

Via Ethernet specificeert GoodWe compatibiliteit met de protocollen:

• Modbus-TCP.
• IEC 60870-5-104.

Deze opties vergroten de integratiemogelijkheden van de datalogger in energiebeheersystemen, automatisering en bewaking van fotovoltaïsche installaties.

Geïntegreerde 2,4 GHz WiFi

Het toestel beschikt over WiFi IEEE 802.11 b/g/n in de 2,4 GHz-band.

GoodWe voorziet deze verbinding om lokale configuratie- en onderhoudstaken te vergemakkelijken, als extra alternatief voor de bekabelde Ethernetverbinding.

Optionele 4G

De technische documentatie van de fabrikant voorziet ook in optionele 4G-communicatie, waardoor de verbindingsmogelijkheden worden uitgebreid in installaties waar geen conventionele netwerkinfrastructuur beschikbaar is.

De beschikbaarheid van deze functie hangt af van de configuratie en de specifieke accessoires van het project.

Configuratie via SolarGo en geïntegreerde webinterface

De GoodWe EzLogger3000C kan worden geconfigureerd via de SolarGo-app en via een geïntegreerde webinterface.

De webinterface maakt het mogelijk om via een compatibele browser toegang te krijgen tot het toestel om gegevens te raadplegen en configuratie- en onderhoudstaken uit te voeren.

GoodWe benadrukt deze dubbele optie als een flexibele manier om de datalogger in bedrijf te stellen en te beheren, afhankelijk van de behoeften van de installateur of de verantwoordelijke van de fotovoltaïsche installatie.

Monitoring via SEMS en platforms van derden

De EzLogger3000C ondersteunt gelijktijdige monitoring via SEMS en platforms van derden.

Deze functie maakt het mogelijk om het GoodWe-bewakingsecosysteem te behouden en tegelijkertijd informatie door te sturen naar compatibele externe systemen, wat meer flexibiliteit biedt in professionele installaties die gecentraliseerde beheerplatforms gebruiken.

Compatibiliteit met verschillende generaties omvormers

GoodWe benadrukt dat de EzLogger3000C de parallelle integratie van omvormers van verschillende compatibele modellen of generaties vergemakkelijkt.

Deze eigenschap kan bijzonder nuttig zijn bij uitbreidingen van bestaande fotovoltaïsche installaties, waar nieuwe omvormers naast eerder geïnstalleerde apparatuur moeten functioneren.

De exacte compatibiliteit moet altijd worden gecontroleerd aan de hand van de actuele lijst met compatibele omvormers en apparaten die door GoodWe wordt gepubliceerd.

Gegevensherstel met 30 dagen retentie

De datalogger bevat een functie voor gegevensherstel na onderbrekingen, met een retentie tot 30 dagen.

Deze functionaliteit is ontworpen om gegevensverlies te beperken wanneer er een tijdelijke onderbreking van de communicatie optreedt en om later de opgeslagen gegevens te herstellen.

Digitale en analoge in- en uitgangen

Naast de communicatie-interfaces bevat de GoodWe EzLogger3000C verschillende in- en uitgangen om de integratiemogelijkheden binnen de installatie uit te breiden.

• 4 digitale ingangen (DI).
• 2 digitale uitgangen (DO).
• 4 analoge ingangen (AI).
• 1 PT100-ingang.
• 1 PT1000-ingang.
• Actieve uitgang: 12 V, 100 mA.

Deze interfaces maken het mogelijk om verschillende compatibele signalen en sensoren aan te sluiten binnen monitoring- en energiebeheerprojecten.

Ingangen voor PT100- en PT1000-sensoren

De datalogger beschikt specifiek over één ingang voor een PT100-sensor en één voor een PT1000-sensor.

Deze resistieve sensoren worden vaak gebruikt voor temperatuurmetingen in technische en industriële toepassingen en bieden een extra bewakingsmogelijkheid binnen de fotovoltaïsche installatie.

USB 2.0-poort

De GoodWe EzLogger3000C is uitgerust met 1 USB 2.0-poort en is compatibel met USB-opslagapparaten.

GoodWe ziet deze interface als ondersteuning voor onderhoudswerkzaamheden, toegang tot informatie en software-updates van het toestel.

Vier LED-indicatoren

Het toestel beschikt over 4 LED-indicatoren waarmee verschillende bedrijfs- en communicatiestatussen visueel kunnen worden geïdentificeerd.

Deze indicatoren vergemakkelijken installatie-, diagnose- en onderhoudstaken door basisinformatie rechtstreeks vanaf de datalogger te geven.

Verbruik lager dan 15 W

De EzLogger3000C werkt met een 24 V DC-voeding en heeft een stroomverbruik van minder dan 15 W.

De door GoodWe gespecificeerde voedingsadapter ondersteunt een ingang van 100 tot 240 V AC, 50/60 Hz en levert een uitgang van 24 V DC.

Verschillende montagemogelijkheden

Het toestel biedt verschillende installatiemogelijkheden om de integratie in elektrische kasten, technische ruimtes en andere omgevingen voor bewakingssystemen te vergemakkelijken.

GoodWe voorziet de volgende montagemethoden:

• Wandmontage.
• Montage op DIN-rail.
• Tafelinstallatie.

Deze flexibiliteit maakt het mogelijk om de datalogger fysiek aan te passen aan de kenmerken van elk project.

Compacte afmetingen en laag gewicht

De GoodWe EzLogger3000C heeft afmetingen van 255 mm breed, 47,5 mm hoog en 173 mm diep.

Het gewicht bedraagt ongeveer 0,8 kg, wat de integratie in technische kasten of wandinstallaties vergemakkelijkt zonder een grote draagstructuur te vereisen.

Bedrijfsbereik van -30 tot +60 °C

Het toestel is ontworpen om te werken bij een omgevingstemperatuur tussen -30 en +60 °C.

Voor opslag hanteert GoodWe een bereik van -40 tot +70 °C.

De toegestane relatieve vochtigheid ligt tussen 5 en 95 %.

Werking tot 5.000 meter hoogte

De fabrikant specificeert een maximale bedrijfshoogte van 5.000 meter, wat een ruime marge biedt voor installaties op grote hoogte.

IP20-bescherming

De GoodWe EzLogger3000C heeft een IP20-beschermingsgraad.

Daarom moet het toestel binnenshuis of in een geschikte behuizing worden geïnstalleerd die de nodige extra bescherming biedt tegen stof, vocht, water en andere omgevingsinvloeden wanneer de installatieomstandigheden dat vereisen.

ETSI EN 303 645-cyberbeveiliging

GoodWe geeft aan dat de EzLogger3000C een ETSI EN 303 645-conformiteitscertificaat voor cyberbeveiliging heeft behaald.

Deze certificering heeft betrekking op cyberbeveiligingseisen voor verbonden apparaten, een bijzonder relevant aspect voor toestellen die informatie verzenden en communiceren met cloudplatforms.

Technische kenmerken van de GoodWe EzLogger3000C

• Merk: GoodWe.
• Model: EzLogger3000C.
• Type: Smart DataLogger.
• Toepassing: commerciële en industriële fotovoltaïsche installaties.
• Maximaal aantal aangesloten apparaten: 100.
• Voeding van het toestel: 24 V DC.
• Voedingsadapter: ingang 100-240 V AC, 50/60 Hz; uitgang 24 V DC.
• Verbruik: minder dan 15 W.
• LAN-poorten: 2.
• RS485-poorten: 4 COM.
• WiFi: IEEE 802.11 b/g/n.
• WiFi-band: 2,4 GHz.
• 4G: optioneel.
• Digitale ingangen: 4 DI.
• Digitale uitgangen: 2 DO.
• Analoge ingangen: 4 AI.
• PT100-ingang: 1.
• PT1000-ingang: 1.
• Actieve uitgang: 12 V / 100 mA.
• Ethernet-protocol: Modbus-TCP, IEC 60870-5-104.
• RS485-protocol: Modbus-RTU.
• Geïntegreerde webinterface: ja.
• Configuratie via SolarGo: ja.
• USB: USB 2.0 x 1.
• LED-indicatoren: 4.
• SEMS-monitoring: ja.
• Monitoring van derden: ja.
• Gelijktijdige SEMS-/derdenmonitoring: ja.
• Retentie voor gegevensherstel: tot 30 dagen.
• Installatie: wand, DIN-rail of tafel.
• Afmetingen: 255 x 47,5 x 173 mm.
• Gewicht: 0,8 kg.
• Bedrijfstemperatuur: -30 tot +60 °C.
• Opslagtemperatuur: -40 tot +70 °C.
• Relatieve vochtigheid: 5-95 %.
• Maximale hoogte: 5.000 m.
• Beschermingsgraad: IP20.
• Cyberbeveiligingscertificering: ETSI EN 303 645.

Certificeringen

Het actuele technische gegevensblad van GoodWe vermeldt voor de EzLogger3000C verschillende internationale certificeringen, waaronder:

• CE-RED (EN 18031).
• RCM.
• Anatel.
• KC.
• MIC.
• VCCI.
• WPC.
• FCC.
• ISED.

Gecentraliseerd beheer voor GoodWe-fotovoltaïsche installaties

De GoodWe EzLogger3000C biedt een gecentraliseerde oplossing voor het verzamelen en verzenden van informatie van professionele fotovoltaïsche installaties met een groot aantal apparaten. De vier RS485-poorten, twee LAN-aansluitingen, WiFi, extra in- en uitgangen en compatibiliteit met verschillende protocollen maken het mogelijk om het toestel aan te passen aan projecten met uiteenlopende configuraties.

De mogelijkheid om tot 100 apparaten aan te sluiten, gelijktijdig monitoring in SEMS en externe platforms te behouden en gegevens na onderbrekingen gedurende maximaal 30 dagen te herstellen, maakt het een bijzonder geschikte oplossing voor commerciële en industriële zonne-installaties waar bewaking en communicatiebeheer essentieel zijn.
