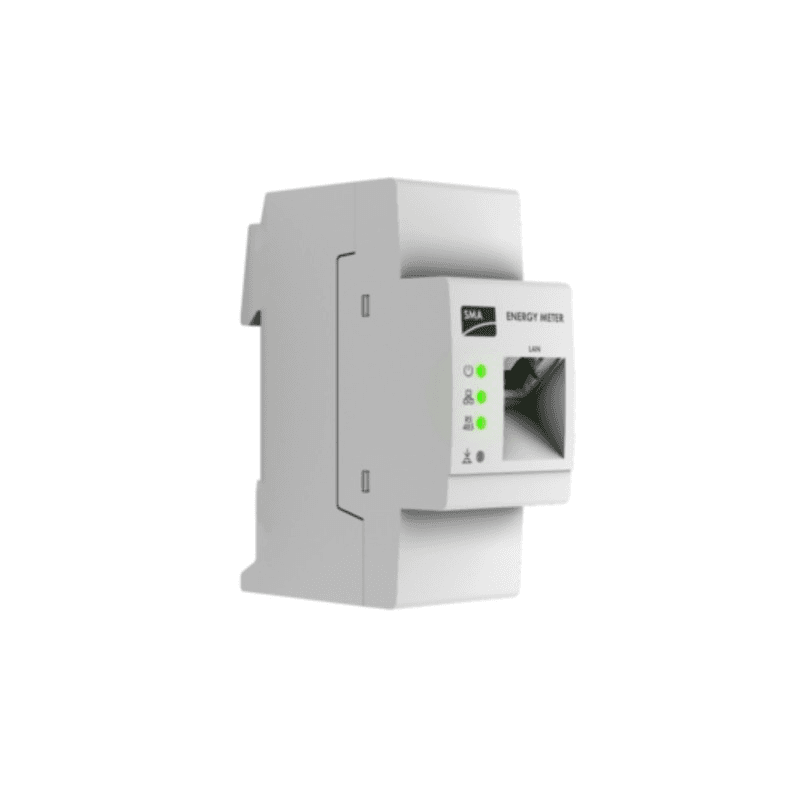

Energiemeter (Slimme Meter) SMA EM-1CT63A-21

De SMA Energy Meter CT EM-1CT63A-21 is een intelligente energiemeter die is ontworpen om snel en nauwkeurig de elektrische stromen van fotovoltaïsche installaties en SMA-energiemanagementsystemen te registreren. Deze versie is voorzien van een stroomtransformator van 63 A en maakt het mogelijk de gemeten waarden via Ethernet binnen het lokale netwerk te verzenden, waardoor het monitoren van netverbruik, teruggeleverde energie en fotovoltaïsche opwekking wordt vergemakkelijkt.

Dankzij de bidirectionele meting kan de SMA EM-1CT63A-21 zowel de van het net afgenomen energie als de aan het net teruggeleverde energie bepalen. Deze informatie kan binnen het SMA-ecosysteem worden gebruikt om het energiemanagement te optimaliseren, het gebruik van zonne-energie te verhogen en regelingsfuncties uit te voeren die compatibel zijn met de geïnstalleerde apparatuur.

Meting via 63 A stroomtransformator

De SMA EM-1CT63A-21 voert de meting uit via een stroomtransformator, die standaard bij het apparaat wordt meegeleverd. Deze versie beschikt over een CT-aansluiting en is gericht op eenfasige toepassingen met een stroomlimiet tot 63 A.

In tegenstelling tot andere meters met directe aansluiting registreert de SMA Energy Meter CT de stroom via de bijbehorende transformator. Deze configuratie vergemakkelijkt de integratie in elektrische verdeelkasten en maakt meting mogelijk zonder dat de volledige stroom van de installatie rechtstreeks door de meter zelf hoeft te lopen.

Bidirectionele meting voor fotovoltaïsche installaties

De SMA Energy Meter CT maakt het mogelijk de energiestromen in beide richtingen te registreren. Zo kan het apparaat worden gebruikt om het verbruik van het elektriciteitsnet en de aan het net teruggeleverde zonne-energie te bepalen.

Ook kan hij worden gebruikt als teller voor fotovoltaïsche opwekking en bijdragen aan de integratie van de productie van omvormers van andere fabrikanten binnen bepaalde compatibele SMA-energiemanagementsystemen.

Communicatie via Ethernet

De meter is uitgerust met een Ethernet-interface om de geregistreerde waarden via het lokale netwerk te verzenden. Er is geen WiFi-verbinding aanwezig, waardoor de integratie met de overige systeemcomponenten via een netwerkkabel verloopt.

De snelle communicatie van elektrische waarden zorgt ervoor dat compatibele SMA-systemen beschikken over actuele informatie voor monitoring en energiemanagement. De fabrikant voorziet meetcycli van 1000 ms en 200 ms.

Compatibel met SMA-energiemanagementsystemen

De SMA EM-1CT63A-21 is ontworpen voor integratie in installaties met SMA-systemen voor energiemanagement. Hij kan worden gebruikt in combinatie met Sunny Home Manager 2.0 en met compatibele System Manager-oplossingen, en levert de benodigde waarden voor het bewaken en beheren van de energiestromen in de installatie.

SMA neemt deze meter ook op onder de compatibele componenten voor bepaalde nul-terugleverconfiguraties. In deze systemen maakt de door de meter geleverde informatie het regelsysteem mogelijk om in realtime de energiewissel op het netaansluitpunt te kennen.

Compacte installatie op DIN-rail

Het apparaat is ontworpen voor montage op een DIN-rail in een elektrische verdeelkast of meterbehuizing. De afmetingen bedragen slechts 35 x 88 x 65 mm en het neemt twee DIN-railmodules in beslag, waardoor integratie zelfs in kasten met beperkte ruimte eenvoudig is.

Het model EM-1CT63A-21 heeft een gewicht van ongeveer 0,2 kg en is geschikt voor gebruik bij omgevingstemperaturen tussen -25 en +55 °C.

Nauwkeurigheid en laag verbruik

De SMA Energy Meter CT biedt een meetnauwkeurigheid tot ≤ 2 % en ondersteunt een maximale stroom van 63 A via de meegeleverde transformator. Het eigen verbruik bedraagt maximaal ≤ 2 W, wat helpt om het hulpverbruik van het monitoringsysteem laag te houden.

De nominale bedrijfsspanning ligt tussen 85 en 250 V AC en het apparaat ondersteunt netfrequenties van 50 of 60 Hz met een tolerantie van ±5 %.

Technische kenmerken van de SMA EM-1CT63A-21

• Merk: SMA Solar.
• Referentie: EM-1CT63A-21.
• Serie: SMA Energy Meter CT.
• Type: intelligente energiemeter / Smart Meter.
• Toepassing: meting en energiemanagement in fotovoltaïsche installaties.
• Aantal meegeleverde stroomtransformatoren: 1.
• Stroomlimiet: maximaal 63 A.
• Type meting: via stroomtransformator.
• Bidirectionele meting: ja.
• Nominale spanning: 85-250 V AC.
• Frequentie: 50/60 Hz (±5 %).
• Maximaal eigen verbruik: ≤ 2 W.
• Meetnauwkeurigheid: ≤ 2 %.
• Meetcycli: 1000 ms / 200 ms.
• Communicatie-interface: Ethernet.
• WiFi: nee.
• Montage: DIN-rail in elektrische verdeelkast of meterbehuizing.
• Benodigde ruimte op DIN-rail: 2 modules.
• Afmetingen: 35 x 88 x 65 mm.
• Gewicht: ongeveer 0,2 kg.
• Bedrijfstemperatuur: -25 tot +55 °C.
• Transport- en opslagtemperatuur: -25 tot +70 °C.
• Maximale bedrijfshoogte: 2000 m boven zeeniveau.
• Beschermingsgraad: IP20.
• Beschermingsklasse: II.
• Overspanningscategorie: CAT III.
• Fabrieksgarantie: 2 jaar.

Inhoud van de levering

Volgens de documentatie van SMA omvat de levering van de EM-1CT63A-21 de SMA Energy Meter CT zelf, een stroomtransformator van 63 A, de connector voor de spanningsingang, de connector voor de stroomtransformator en de installatiehandleiding.

Meting voor optimalisatie van zelfverbruik van zonne-energie

De informatie die de SMA EM-1CT63A-21 levert, maakt het mogelijk te zien hoe energie stroomt tussen de fotovoltaïsche installatie, het verbruik en het elektriciteitsnet. Geïntegreerd in een compatibel SMA-systeem kunnen deze gegevens worden gebruikt om het zelfverbruik te optimaliseren, ingekochte of teruggeleverde energie te bewaken en energiemanagementstrategieën te coördineren.

Zijn compacte DIN-railformaat, Ethernet-communicatie, bidirectionele meting en meegeleverde 63 A stroomtransformator maken van de SMA Energy Meter CT EM-1CT63A-21 een specifieke oplossing voor eenfasige installaties die energiemeting willen toevoegen aan het SMA-ecosysteem.

Belangrijk: de installatie en ingebruikname van de meter moeten worden uitgevoerd door gekwalificeerd personeel en volgens de door SMA vastgestelde instructies en veiligheidsvoorschriften.
