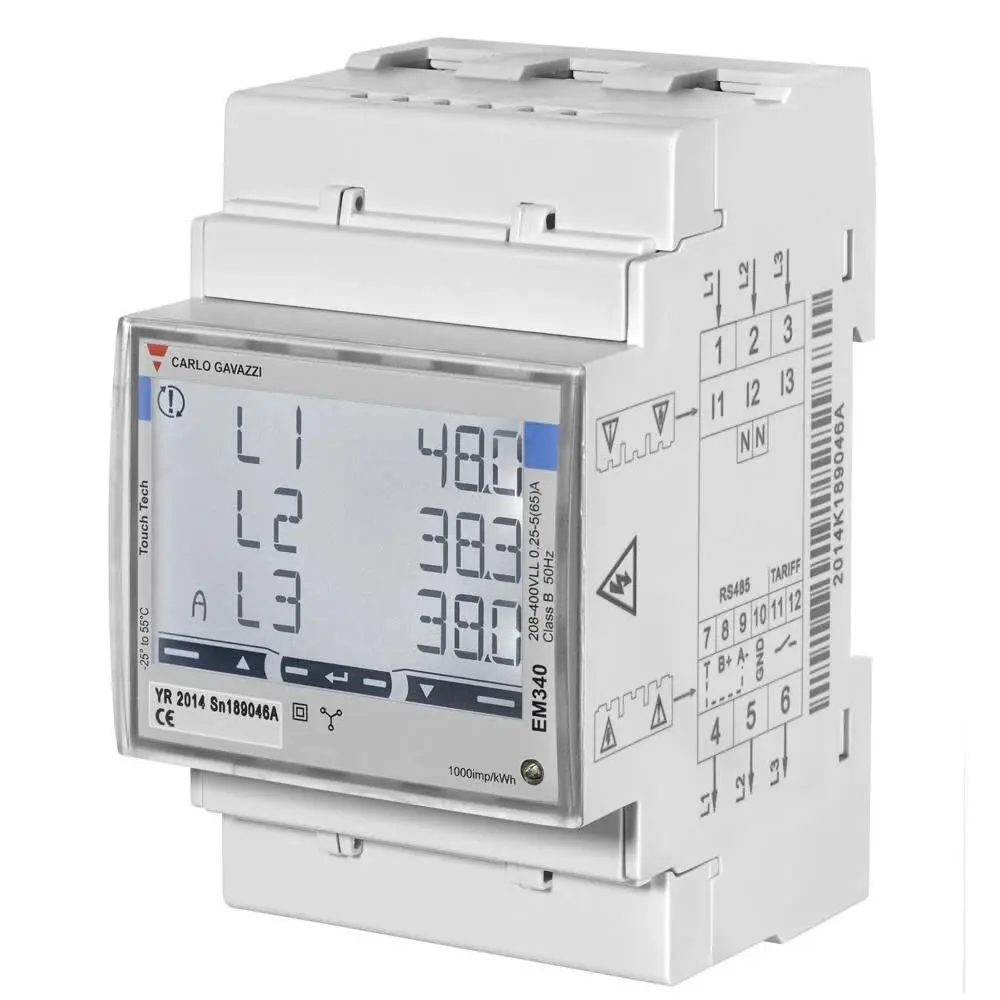

Driefasige energiemeter tot 65 A Wallbox

De Wallbox 000002174 driefasige energiemeter is een meter voor driefasige elektrische installaties, ontworpen om rechtstreeks stromen tot 65 A te meten en het Wallbox-laadsysteem de nodige informatie te geven voor verschillende energiebeheerfuncties. De referentie komt overeen met het model dat door Wallbox wordt aangeduid als MTR-3P-65A / EM340-PRO380 en wordt op een DIN-rail geïnstalleerd, waarbij 3 modules worden ingenomen.

Dankzij de RS485-communicatie met compatibele Wallbox-laders kan de meter het verbruik van de installatie in realtime weergeven en deze informatie gebruiken voor functies zoals Power Boost, dynamisch vermogensbeheer en compatibele laadoplossingen met zonne-energie. De directe meting maakt het gebruik van stroomtransformatoren of externe stroomtangen overbodig in installaties die de door het toestel toegestane 65 A niet overschrijden.

Driefasige meter tot 65 A

De Wallbox 000002174-referentie is specifiek ontworpen voor driefasige installaties en ondersteunt een maximale continue stroom van 65 A.

De meting gebeurt rechtstreeks via de meter zelf, zodat de fasegeleiders elektrisch door het toestel lopen zonder dat externe stroomtangen nodig zijn.

• Type installatie: driefasig.
• Type meting: direct.
• Basisstroom: 5 A.
• Maximale stroom: 65 A.
• Gespecificeerde minimale stroom voor de EM340-familie: 0,25 A.

EM340 / PRO380-model

Wallbox identificeert deze referentie expliciet als Power Meter EM340 / PRO380, Three Phases, 65 A.

De EM340 is een driefasige energieanalysator die is ontworpen om zowel energie als verschillende elektrische variabelen van de installatie te meten en door te sturen naar het regelsysteem.

De integratie met Wallbox-laders zorgt ervoor dat de laadinfrastructuur zich kan aanpassen aan het beschikbare vermogen in het gebouw.

Compatibel met Power Boost

Een van de belangrijkste toepassingen van de meter is het gebruik van Power Boost in compatibele Wallbox-laders.

Power Boost gebruikt de meting van het totale verbruik van het gebouw om het beschikbare laadvermogen voor het elektrische voertuig dynamisch aan te passen.

Wanneer de woning of installatie meer verbruikt, kan de lader het vermogen voor het voertuig verlagen. Wanneer andere verbruiken afnemen, kan het systeem het laadvermogen opnieuw verhogen binnen de geconfigureerde limieten.

Zo wordt het beschikbare elektrische vermogen efficiënter benut en wordt geholpen voorkomen dat het totale verbruik van het gebouw en het voertuig de ingestelde limiet van de installatie overschrijdt.

Dynamisch laadbeheer

De meter levert elektrische informatie aan het Wallbox-ecosysteem voor het gebruik van dynamische energiebeheerfuncties in compatibele installaties.

In infrastructuren met meerdere laders voorziet Wallbox in oplossingen zoals Dynamic Power Sharing of gelijkwaardige systemen voor dynamisch beheer, die het beschikbare vermogen kunnen verdelen over verschillende laadpunten.

De uiteindelijke compatibiliteit hangt af van het ladermodel, de configuratie van de installatie en de ingeschakelde softwarefuncties.

Compatibel met zonne-laadoplossingen

De EM340 maakt deel uit van de meters die Wallbox gebruikt voor zijn compatibele energiebeheeroplossingen met fotovoltaïsche productie, historisch bekend als Eco-Smart en momenteel geïntegreerd in de Solar Charging-functies van het Wallbox-ecosysteem.

In een compatibele installatie kan het systeem de door de meter verstrekte informatie gebruiken om de energiestroom van de woning te bepalen en het laden van het voertuig te beheren op basis van de beschikbare energie.

De specifieke functies en beschikbare laadmodi zijn afhankelijk van de Wallbox-lader en de versie van het geïnstalleerde energiebeheersysteem.

RS485-communicatie

De communicatie tussen de meter en compatibele Wallbox-laders verloopt via RS485.

Bij de EM340 gebruikt deze communicatie het Modbus RTU-protocol, waardoor de elektrische waarden die door de meter worden gemeten naar het beheersysteem kunnen worden verzonden.

Wallbox toont in de installatiehandleiding de aansluiting van de EM340 via de overeenkomstige klemmen voor:

• A- / RS485.
• B+ / RS485.
• GND.
• Busafsluiting.

De installatie en configuratie van het RS485-netwerk moeten worden uitgevoerd volgens het schema dat hoort bij de gebruikte Wallbox-lader.

Meting van actieve en reactieve energie

Het technische EM340-platform maakt het mogelijk verschillende grootheden te meten die verband houden met het elektriciteitsverbruik.

Beschikbare parameters zijn onder andere:

• Actieve energie: kWh.
• Reactieve energie: kvarh.
• Actief vermogen: kW.
• Reactief vermogen: kvar.
• Schijnbaar vermogen: kVA.
• Spanning tussen fasen: VLL.
• Fase-neutraalspanning: VLN.
• Stroom: A.
• Arbeidsfactor: PF.
• Frequentie: Hz.

Het toestel kan werken met totale systeeminformatie en met verschillende variabelen per fase.

Meting van geïmporteerde en geëxporteerde energie

De EM340-familie maakt onderscheid tussen energie afgenomen van het net en geëxporteerde energie, een functie die vooral nuttig is wanneer de installatie fotovoltaïsche opwekking bevat.

Deze mogelijkheid geeft het energiebeheersysteem informatie over de richting van de vermogensstroom.

Directe aansluiting 5(65) A

De meter gebruikt een stroomingang gespecificeerd als 5(65) A, dat wil zeggen een basisstroom van 5 A en een maximale continue stroom van 65 A.

Omdat het een meter met directe aansluiting is, zijn er geen externe stroomtransformatoren nodig om binnen dit bereik te werken.

Voor driefasige installaties met hogere stromen biedt Wallbox meters met indirecte meting en stroomtangen voor grotere bereiken.

Driefasige spanning van 208 tot 400 V tussen fasen

Het EM340-platform is ontworpen voor netwerken met een meetspanning van 208 tot 400 V AC tussen fasen.

Het kan worden gebruikt in compatibele driefasige systemen met 3 of 4 geleiders, afhankelijk van de elektrische configuratie en het door de fabrikant vastgelegde aansluitschema.

Zelfgevoed vanuit het gemeten net

De EM340 is een zelfgevoede meter die wordt gevoed door de elektrische spanning die hij meet, waardoor hij voor normaal gebruik geen aparte hulpvoeding nodig heeft.

Het gespecificeerde eigen verbruik voor de EM340-familie bedraagt tot ongeveer 1 W / 10 VA.

Verlicht LCD-scherm

De meter is uitgerust met een verlicht LCD-scherm waarmee de belangrijkste elektrische grootheden rechtstreeks in de verdeelkast kunnen worden geraadpleegd.

Het EM340-ontwerp gebruikt drie regels van acht cijfers en aanraakzones om door de verschillende informatiepagina’s en parameters te navigeren.

Naast de geïntegreerde werking met Wallbox is deze weergave ook nuttig tijdens ingebruikname, controle en onderhoud van de installatie.

Montage op DIN-rail

De Wallbox 000002174 is ontworpen voor installatie in elektrische verdeelkasten op DIN-rail.

Hij neemt 3 DIN-modules in beslag, dus er moet voldoende ruimte in de elektrische behuizing worden gereserveerd.

De afmetingen van het EM340-platform zijn ongeveer:

• Breedte: 54 mm.
• Hoogte: 90 mm.
• Diepte: 63 mm.

Het gewicht van de EM340-meter bedraagt ongeveer 240 g inclusief verpakking, volgens de productfiche van de analyserfabrikant.

Frontbescherming IP51

De EM340-familie beschikt over:

• Frontbescherming: IP51.
• Klemmenbescherming: IP20.

De meter is bedoeld voor montage in een geschikte kast of elektrische behuizing, waardoor de uiteindelijke beschermingsgraad van de installatie afhangt van de gebruikte kast.

Nauwkeurigheid voor energiebewaking

De EM340 voldoet aan nauwkeurigheidsspecificaties voor professionele elektrische meting.

• Actieve energie: klasse 1 volgens EN 62053-21.
• Actieve energie: klasse B volgens EN 50470-3 voor de betreffende varianten.
• Reactieve energie: klasse 2 volgens EN 62053-23.
• Nauwkeurigheid van stroom en spanning: tot ±0,5 % van de aflezing onder de door de fabrikant gespecificeerde omstandigheden.

Belangrijk: referentie 000002174 mag niet worden verward met de EM340 MID

Wallbox verkoopt zowel standaard EM340-meters als EM340 MID-versies. De referentie 000002174 wordt door Wallbox aangeduid als MTR-3P-65A / EM340-PRO380 driefasig 65 A, terwijl de huidige accessoiredocumentatie de EM340 MID-versie als een aparte categorie presenteert.

Daarom mag de MID-certificering voor fiscale of facturatiedoeleinden niet automatisch aan referentie 000002174 worden toegeschreven zonder expliciet te controleren of het geleverde toestel overeenkomt met een gecertificeerde variant.

Technische kenmerken van de Wallbox 000002174

• Merk: Wallbox.
• Referentie: 000002174.
• Productcode: MTR-3P-65A.
• Bijbehorend model: EM340 / PRO380.
• Type: energiemeter.
• Elektrische installatie: driefasig.
• Type meting: direct.
• Nominale/basisstroom: 5 A.
• Maximale stroom: 65 A.
• Spanning van de EM340-familie: 208-400 V AC tussen fasen.
• Montage: DIN-rail.
• Breedte: 3 DIN-modules.
• Afmetingen van de EM340: ongeveer 54 x 90 x 63 mm.
• Communicatie met Wallbox: RS485.
• Protocol: Modbus RTU.
• Scherm: verlicht LCD.
• Meting van actieve energie: ja.
• Meting van reactieve energie: ja.
• Meting per fase: ja.
• Meting van geïmporteerde/geëxporteerde energie: ja.
• Power Boost: compatibel in ondersteunde Wallbox-systemen.
• Eco-Smart / Solar Charging: compatibel afhankelijk van lader en configuratie.
• Dynamic Power Sharing: compatibel afhankelijk van de Wallbox-infrastructuur.
• Frontbescherming: IP51.
• Klemmenbescherming: IP20.
• Zelfvoeding: ja.

Wallbox-meter om het laden van het elektrische voertuig te optimaliseren

De Wallbox 000002174 maakt het mogelijk de meting van het driefasige verbruik van de installatie te integreren met compatibele Wallbox-laders, zodat de nodige informatie beschikbaar is om het laden van het voertuig aan te passen aan de werkelijk beschikbare energie.

De directe meting tot 65 A, het compacte formaat van 3 DIN-modules en de RS485-communicatie maken dit tot een bijzonder geschikte oplossing voor huishoudelijke en professionele driefasige installaties waar Power Boost, zonne-laadfuncties of dynamische vermogensbeheersystemen gewenst zijn.

De installatie moet worden uitgevoerd door een gekwalificeerde professional en volgens zowel het schema van de meter als de specifieke documentatie van de Wallbox-lader waarmee deze zal worden gebruikt.
