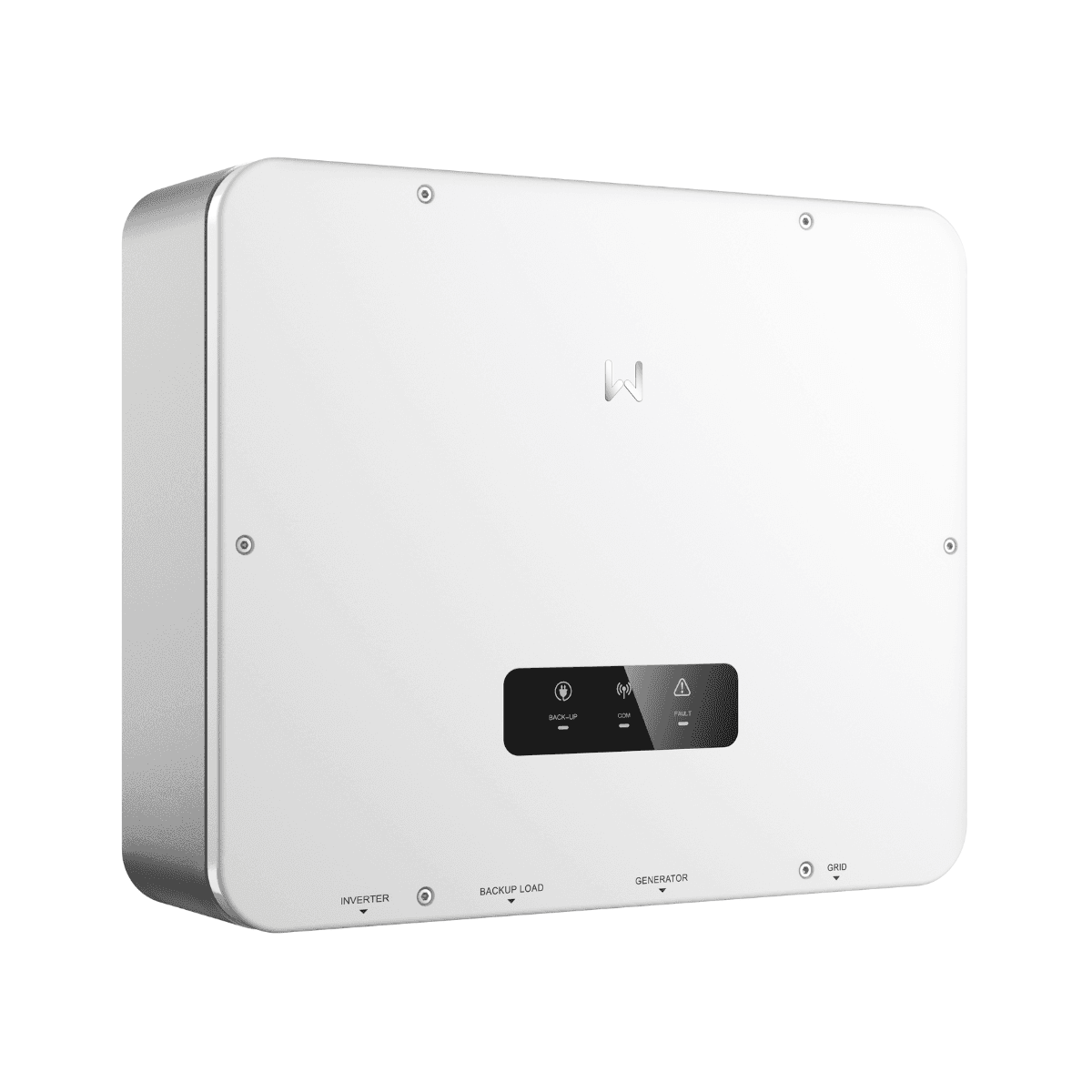

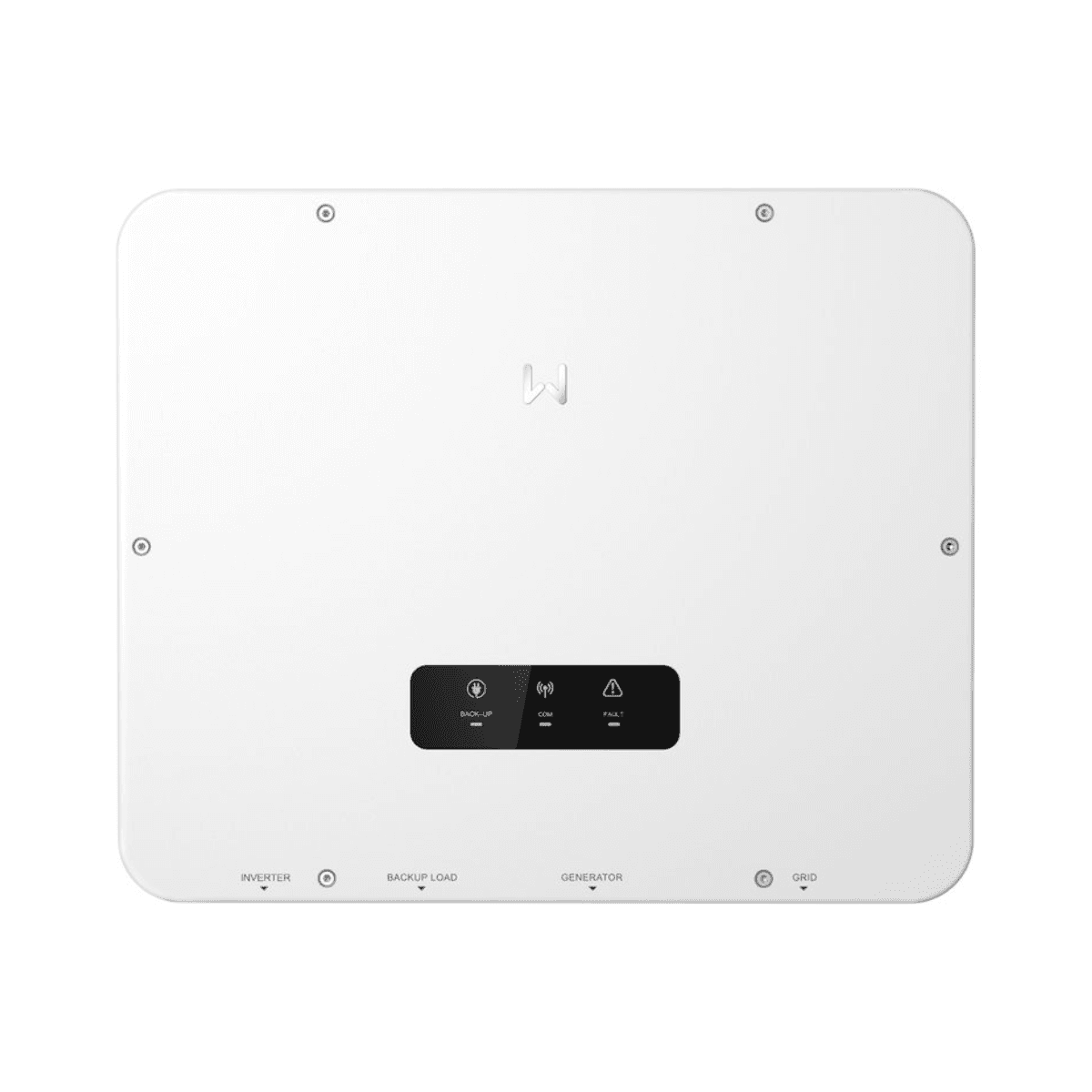

Betrouwbare back-upvoorziening voor energieopslag GoodWe STS200-80-10

De GoodWe STS200-80-10 is een statisch omschakelsysteem dat is ontworpen om een betrouwbare noodstroomvoorziening in energieopslaginstallaties te bieden. Het werkt samen met compatibele GoodWe hybride omvormers om de overgang tussen netgekoppelde werking en back-upmodus te beheren wanneer zich een stroomonderbreking voordoet.

Met een nominaal schijnbaar vermogen van 50 kilovoltampère, driefasige spanning van 380 of 400 volt en een omschakeltijd van minder dan 10 milliseconden, zorgt de STS ervoor dat back-upbelastingen gevoed kunnen blijven worden met de beschikbare energie uit zonnepanelen en batterijen. Het systeem ondersteunt ook de integratie van een generator en is voorbereid op het beheren van zware belastingen zoals warmtepompen en motoren.

Statisch omschakelsysteem voor energieopslag

De STS, of statisch omschakelsysteem, fungeert als schakelelement tussen het elektriciteitsnet, de hybride omvormer, de back-upbelastingen en, indien onderdeel van de installatie, een generator.

Wanneer het net normaal functioneert, kan het systeem in netgekoppelde modus werken. Als er een stroomuitval optreedt, schakelt de omvormer over naar back-upmodus en blijft de voeding van kritieke belastingen behouden met de energie die beschikbaar is in het fotovoltaïsche systeem of in de batterijen.

Wanneer het elektriciteitsnet terugkeert, zorgt het systeem ervoor dat de omvormer opnieuw synchroniseert en de netgekoppelde werking hervat.

Omschakeling van minder dan 10 milliseconden

Een van de belangrijkste kenmerken van de GoodWe STS200-80-10 is de omschakeltijd van minder dan 10 milliseconden. Deze snelle overdracht is ontworpen om de onderbreking tussen netgekoppelde werking en back-upmodus tot een minimum te beperken.

Deze eigenschap is vooral belangrijk in commerciële installaties en andere toepassingen waar de continuïteit van de voeding van essentiële belastingen behouden moet blijven.

Compatibel met GoodWe ET40/50 hybride omvormers

De actuele EMEA-documentatie van GoodWe specificeert de compatibiliteit van de STS200-80-10 met de GoodWe ET40/50 hybride omvormers.

De communicatie tussen de STS en de omvormer verloopt via RS485, waardoor de schakelingen, ontkoppeling en overgang tussen de verschillende bedrijfsmodi gecoördineerd kunnen worden.

Nominaal vermogen van 50 kilovoltampère

De aansluiting met de omvormer is ontworpen voor een nominaal schijnbaar vermogen van 50 kilovoltampère. Onder normale netgekoppelde omstandigheden heeft de netzijde eveneens een nominaal schijnbaar vermogen van 50 kilovoltampère.

Bij een nominale spanning van 400 volt bedraagt de nominale stroom 72,5 ampère. Wanneer de nominale uitgangsspanning 380 volt is, geeft GoodWe een nominale stroom van 75,8 ampère aan.

Tot 55 kilovoltampère in back-upmodus zonder net

Op de uitgang voor back-upbelastingen levert de STS een nominaal schijnbaar vermogen van 50 kilovoltampère.

Wanneer de installatie zonder net werkt, kan het maximale back-up schijnbare vermogen oplopen tot 55 kilovoltampère, wat extra capaciteit biedt om bepaalde belastingsomstandigheden te ondersteunen.

Tot 138 kilovoltampère met beschikbaar net

Wanneer er netvoeding beschikbaar is, ondersteunt de back-upinterface een maximaal schijnbaar vermogen van tot 138 kilovoltampère.

GoodWe specificeert ook een maximaal ingangsvermogen op de netpoort van 138 kilowatt voor van het net afgenomen energie. De maximale stroomafname aan de net- en back-upzijde kan oplopen tot 200 ampère binnen de door de fabrikant gespecificeerde voorwaarden.

Gereed voor grote belastingen

De GoodWe STS200-80-10 is ontworpen om zware belastingen te beheren binnen de elektrische grenzen die voor het apparaat zijn vastgesteld.

GoodWe benadrukt uitdrukkelijk het gebruik met belastingen zoals warmtepompen en krachtige motoren, waardoor de toepassingsmogelijkheden van het opslagsysteem in commerciële installaties en toepassingen met hoge verbruiken worden vergroot.

Integratie met generator

Naast werking met het elektriciteitsnet en de hybride omvormer beschikt de STS over een interface die is voorbereid voor de integratie van een generator of een compatibele fotovoltaïsche omvormer.

Deze mogelijkheid maakt het mogelijk energiesystemen te ontwerpen met een extra opwekkingsbron om de flexibiliteit en energiezekerheid van de installatie te vergroten.

Vermogen tot 55 kilovoltampère op de generatoringang

De aansluiting voor de generator of fotovoltaïsche omvormer heeft een nominaal schijnbaar vermogen van 50 kilovoltampère en een maximaal schijnbaar vermogen van 55 kilovoltampère.

De nominale stroom bedraagt 72,5 ampère bij 400 volt. GoodWe specificeert een nominale relaisstroom aan de generatorzijde van 90 ampère.

Driefasige spanning van 380 of 400 volt

De STS200-80-10 is ontworpen voor driefasige systemen met een nominale uitgangsspanning van 380 of 400 volt en configuratie 3L/N/PE.

De nominale frequentie kan 50 of 60 hertz zijn, met een toegestane frequentieband tussen 45 en 65 hertz.

De technische documentatie vermeldt bovendien een uitgangsspanningsbereik van 176 tot 276 volt volgens de door GoodWe aangegeven omstandigheden.

Netrelais van 200 ampère

Het systeem is uitgerust met een wisselstroomrelais met een nominale stroom van 200 ampère. Deze capaciteit maakt het mogelijk de hoge stromen te beheren die kunnen optreden in de net- en back-upinterface wanneer de installatie op de netvoeding werkt.

Aan de generatorzijde heeft het relais een nominale stroom van 90 ampère.

IP65-bescherming voor veeleisende installaties

De GoodWe STS200-80-10 heeft een IP65-beschermingsgraad, wat bescherming biedt tegen het binnendringen van stof en water binnen de voorwaarden van deze classificatie.

De constructie maakt gebruik in verschillende installatieomgevingen mogelijk, mits de door GoodWe aangegeven eisen voor plaatsing, montage, ventilatie en bescherming worden nageleefd.

Breed bedrijfstemperatuurbereik

De STS kan werken bij omgevingstemperaturen tussen -35 en 60 graden Celsius, waardoor gebruik in een breed scala aan omgevingsomstandigheden mogelijk is.

De door GoodWe gespecificeerde maximale bedrijfshoogte is 4.000 meter.

Natuurlijke convectiekoeling

Het systeem gebruikt koeling door natuurlijke convectie, waardoor het voor de normale koeling niet afhankelijk is van ventilatoren.

Deze configuratie vermindert het aantal bewegende mechanische onderdelen en maakt een passieve werking van het koelsysteem mogelijk.

Wandmontage

De GoodWe STS200-80-10 is ontworpen voor wandinstallatie. Hij heeft afmetingen van 510 millimeter breed, 425 millimeter hoog en 156 millimeter diep.

Het gewicht bedraagt ongeveer 16,5 kilogram, waardoor het oppervlak en de bevestigingselementen die tijdens de montage worden gebruikt geschikt moeten zijn om het apparaat veilig te dragen.

Compact ontwerp voor commerciële opslagsystemen

Ondanks het beheer van netstromen tot 200 ampère en hoge back-upvermogens heeft de STS een compact formaat dat de integratie naast de omvormer en de overige componenten van de energieopslaginstallatie vergemakkelijkt.

De montage moet worden uitgevoerd met inachtneming van de afstanden, oriëntaties en installatievereisten die in de handleiding van de fabrikant zijn vastgelegd.

RS485-communicatie met de omvormer

De communicatie tussen het statische omschakelsysteem en de compatibele GoodWe-omvormer verloopt via RS485.

Deze communicatie maakt het mogelijk de werking van de omvormer te coördineren met de netstatus, de back-upuitgang en de andere energiebronnen die op het systeem zijn aangesloten.

Toepassingen van de GoodWe STS200-80-10

De STS is vooral gericht op commerciële energieopslagsystemen en andere driefasige installaties waar back-upvoeding vereist is.

Mogelijke toepassingen zijn onder meer:

• Energieopslagsystemen met GoodWe ET40/50 hybride omvormers.
• Fotovoltaïsche installaties met batterij en back-upfunctie.
• Commerciële gebouwen met kritieke belastingen.
• Installaties met warmtepompen.
• Systemen met krachtige motoren.
• Installaties met een hulpgenerator.
• Systemen die een snelle overgang tussen net en back-up vereisen.

Technische kenmerken van de GoodWe STS200-80-10

• Merk: GoodWe.
• Serie: STS.
• Referentie: STS200-80-10.
• Producttype: statisch omschakelsysteem.
• Toepassing: back-upvoeding voor energieopslagsystemen.
• Door GoodWe aangegeven compatibiliteit: ET40/50 hybride omvormers.
• Nominale uitgangsspanning: 380 of 400 volt.
• Elektrische configuratie: 3L/N/PE.
• Uitgangsspanningsbereik: tussen 176 en 276 volt.
• Nominale frequentie: 50 of 60 hertz.
• Frequentiebereik: tussen 45 en 65 hertz.
• Nominaal schijnbaar vermogen aan de omvormerzijde: 50 kilovoltampère.
• Nominaal schijnbaar vermogen aan de netzijde: 50 kilovoltampère.
• Nominaal schijnbaar vermogen voor back-up: 50 kilovoltampère.
• Maximaal schijnbaar vermogen zonder net: 55 kilovoltampère.
• Maximaal schijnbaar vermogen met net: 138 kilovoltampère.
• Nominaal schijnbaar vermogen van de generator- of fotovoltaïsche omvormerpoort: 50 kilovoltampère.
• Maximaal schijnbaar vermogen van de generator- of fotovoltaïsche omvormerpoort: 55 kilovoltampère.
• Nominale stroom bij 400 volt: 72,5 ampère.
• Nominale stroom bij 380 volt: 75,8 ampère.
• Nominale stroom van het netrelais: 200 ampère.
• Nominale stroom van het generatorrelais: 90 ampère.
• Omschakeltijd: minder dan 10 milliseconden.
• Integratie met generator: ja.
• Communicatie met de omvormer: RS485.
• Koeling: natuurlijke convectie.
• Topologie: niet-geïsoleerd.
• Beschermingsgraad: IP65.
• Bedrijfstemperatuur: tussen -35 en 60 graden Celsius.
• Maximale bedrijfshoogte: 4.000 meter.
• Montagetype: wand.
• Breedte: 510 millimeter.
• Hoogte: 425 millimeter.
• Diepte: 156 millimeter.
• Gewicht: ongeveer 16,5 kilogram.
• Veiligheidsnormen: IEC 62109-1 en IEC 62109-2.
• Elektromagnetische compatibiliteit: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 en EN 61000-6-4.

Snel en flexibel back-up voor energieopslagsystemen

De GoodWe STS200-80-10 maakt het mogelijk om het elektriciteitsnet, de hybride omvormer, back-upbelastingen en een generator te integreren in een oplossing die is ontworpen om de continuïteit van de energievoorziening te behouden wanneer zich een netstoring voordoet.

De omschakeling van minder dan 10 milliseconden, het nominale vermogen van 50 kilovoltampère, de capaciteit tot 55 kilovoltampère zonder net en tot 138 kilovoltampère met beschikbaar net, samen met de compatibiliteit met GoodWe ET40/50-omvormers, maken het tot een centraal element voor driefasige opslagsystemen die een betrouwbare back-upvoeding nodig hebben.
