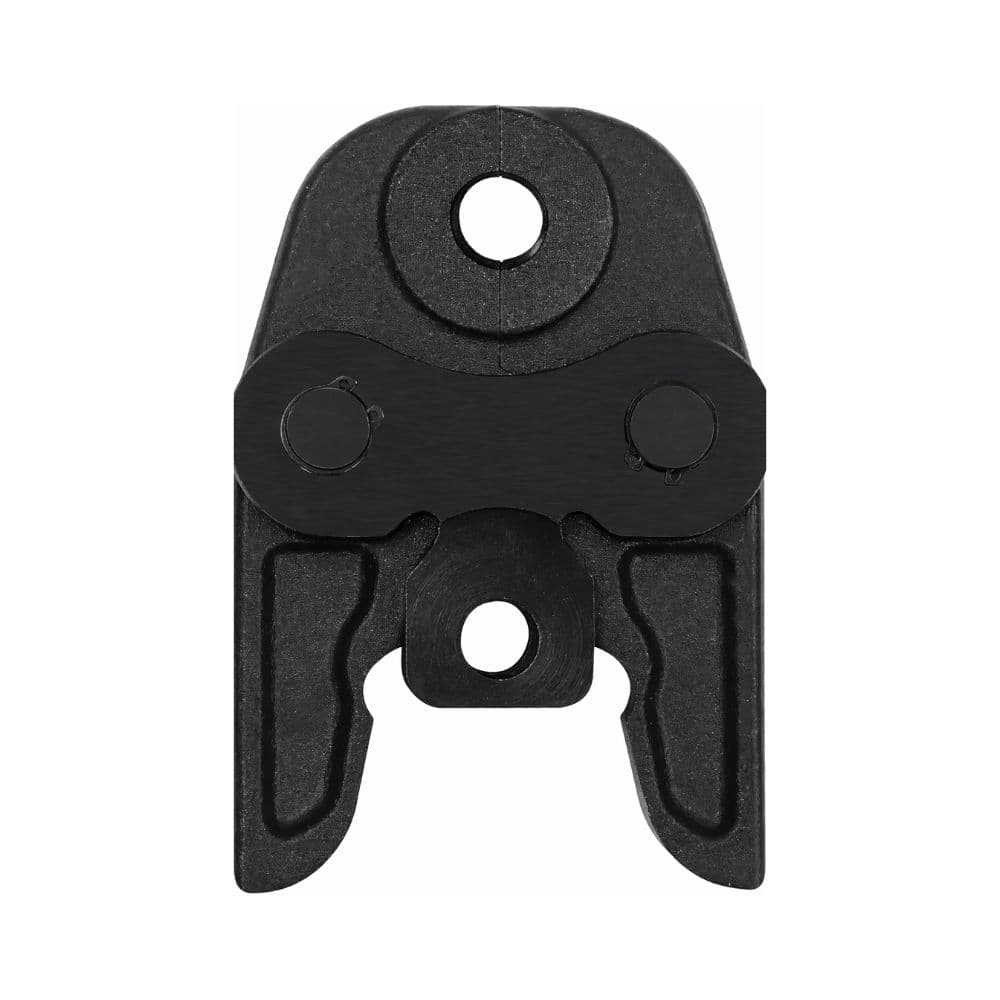

Klem van het type "U" met een diameter van 20 mm en 32 kN

De BARA 32052020-klem is een professioneel accessoire voor persgereedschap, speciaal ontworpen voor verbindingen in 20 mm diameter met U-profiel. Hij is geclassificeerd binnen de categorie 32 kN en maakt het mogelijk te werken met compatibele buizen en fittingen die deze persmaat en geometrie vereisen.

De U20-configuratie is bijzonder geschikt voor professioneel werk in sanitair, verwarming en de montage van leidingsystemen door middel van persverbindingen. Voor een correcte verbinding is het essentieel te controleren dat het gebruikte accessoire U-profiel van 20 mm ondersteunt en dat de persmachine compatibel is met de klem.

Persklem U20

Referentie 32052020 komt specifiek overeen met een persklem van 20 mm met U-profiel. De aanduiding U20 maakt het mogelijk om snel zowel de werkdiameter als het gebruikte contour voor het persen van de fitting te identificeren.

In press-fitting systemen is de geometrie van de klem een fundamentele parameter, omdat deze bepaalt hoe de perszone van de fitting tijdens de werkcyclus wordt vervormd.

Voor buizen en fittingen van 20 mm

Deze klem is gedimensioneerd voor gebruik met compatibele 20 mm fittingen.

De diameter moet overeenkomen met de fitting die geperst wordt. Een klem van een andere maat reproduceert niet de voorziene geometrie voor een verbinding van 20 mm en mag niet als vervanging worden gebruikt.

U-persprofiel

De BARA 32052020 gebruikt een U-profiel, een van de contouren die worden toegepast in professionele systemen voor persverbindingen.

Tijdens de cyclus sluit de machine de klem rond de fitting en brengt zij de perskracht over volgens de binnengeometrie van het U-profiel.

Het U-profiel mag niet worden vervangen door TH-, H-, M-, V-profielen of andere geometrieën, tenzij de fabrikant van het leidingsysteem of de fittingen dit uitdrukkelijk als compatibel aangeeft.

Perscategorie van 32 kN

De BARA 32052020-klem is geclassificeerd binnen de categorie 32 kN.

Deze aanduiding verwijst naar de systeemklasse van het persgereedschap waarmee de klem werkt. De kracht die nodig is om de verbinding te maken, wordt opgewekt door de persmachine en via de klem op de fitting overgebracht.

Voor gebruik moet de mechanische compatibiliteit tussen persmachine en klem worden gecontroleerd, evenals de geschiktheid van het gereedschap voor deze perscategorie.

Geschikt voor professionele installaties

De BARA U20-klem is bedoeld voor professioneel werk met leidingsystemen en geperste fittingen.

Wanneer de fabrikant van het systeem een U-profiel voorschrijft, kan deze worden gebruikt in toepassingen zoals:

• Sanitaire installaties.
• Waterdistributienetwerken.
• Verwarmingsinstallaties.
• Compatibele meerlagenbuissystemen.
• Renovaties en uitbreidingen van installaties.
• Montage van fittingen via press-fitting.

Voor meerlagenbuissystemen compatibel met U-profiel

BARA verkoopt gereedschap voor meerlagenbuis, geleverd met klemmen met U-profiel in diameters van 16, 20, 25 en 32 mm. Referentie 32052020 komt specifiek overeen met de maat U20.

Dit betekent niet dat elke meerlagenfitting van 20 mm dit profiel ondersteunt. Voor het persen moet altijd worden gecontroleerd of de fabrikant van de fitting het U-contour toestaat.

Element dat de kracht van de persmachine overbrengt

De klem fungeert als verbindend element tussen de persmachine en de fitting. Bij het sluiten brengt zij de door het gereedschap ontwikkelde kracht over en vormt zij de fitting volgens het binnenprofiel van de klem zelf.

Voor een correcte verbinding moeten de volgende parameters overeenkomen:

• Diameter: 20 mm.
• Vereist profiel door de fitting: U.
• Perscategorie: compatibel met 32 kN.
• Koppeling: compatibel tussen persmachine en klem.

Losse klem om de persuitrusting aan te vullen

De BARA 32052020 wordt als losse klem verkocht, waardoor u een persgereedschapset met U20-maat kunt aanvullen zonder alle maten opnieuw aan te schaffen.

Ze kan ook worden gebruikt als vervanging van een klem met hetzelfde profiel en dezelfde diameter, mits vooraf de compatibiliteit met de machine is gecontroleerd.

BARA-assortiment U-profielklemmen

Binnen het BARA-assortiment zijn de volgende gangbare U-klemformaten verkrijgbaar:

• U16: diameter 16 mm.
• U20: diameter 20 mm.
• U25: diameter 25 mm.
• U32: diameter 32 mm.

Deze variatie stelt de professional in staat de juiste klem te kiezen op basis van de diameter die in elk deel van de installatie wordt gebruikt.

Controles vóór het persen

Voordat u een verbinding maakt met de BARA U20, is het aan te raden te controleren:

• Dat de buis en de fitting 20 mm zijn.
• Dat de fabrikant van de fitting U-profiel voorschrijft of toestaat.
• Dat de persmachine compatibel is met de klem.
• Dat het gereedschap de betreffende perscategorie ondersteunt.
• Dat de klem correct is geplaatst en vergrendeld.
• Dat het binnenoppervlak voor het persen schoon is.
• Dat er geen scheuren, vervormingen of abnormale slijtage zijn.
• Dat de buis correct is afgesneden en voorbereid.
• Dat de fitting tot de door de fabrikant aangegeven positie is ingestoken.

Belang van het gebruik van het juiste profiel

Het contour van de klem maakt deel uit van het ontwerp van het verbindingssysteem. Twee fittingen met dezelfde diameter kunnen verschillende persprofielen vereisen.

Het gebruik van een andere geometrie dan voorgeschreven kan de vervorming van de fitting wijzigen en het resultaat van de verbinding in gevaar brengen. Daarom moet de aanduiding U20 altijd worden gecontroleerd in de documentatie van het geïnstalleerde systeem.

Onderhoud van de klem

Persklemmen worden blootgesteld aan herhaalde mechanische belasting en moeten daarom in goede conditie worden gehouden.

Het is aan te raden de contact- en perszones schoon te houden, de juiste beweging van de scharnieren te controleren en het gereedschap regelmatig te inspecteren op schade of slijtage.

Een vervormde, gescheurde of overmatig versleten klem mag niet worden gebruikt, omdat dit de uiteindelijke persgeometrie kan beïnvloeden.

Kenmerken van de BARA 32052020-klem

• Merk: BARA.
• Referentie: 32052020.
• Producttype: klem voor persgereedschap.
• Diameter: 20 mm.
• Persprofiel: U.
• Aanduiding: U20.
• Perscategorie: 32 kN.
• Toepassing: persen van compatibele buizen en fittingen.
• Gebruik: professioneel.

BARA U20-klem voor persinstallaties

De BARA 32052020 biedt de installateur een specifieke klem voor verbindingen van 20 mm met U-profiel. Door het losse formaat kan de professionele uitrusting worden aangevuld met een van de gangbare maten in meerlagenbuisinstallaties.

Om een persing volgens de systeemspecificaties te garanderen, moeten altijd gezamenlijk de persmachine, de 32 kN-categorie, het U20-profiel en de gebruikte fitting worden gecontroleerd.
