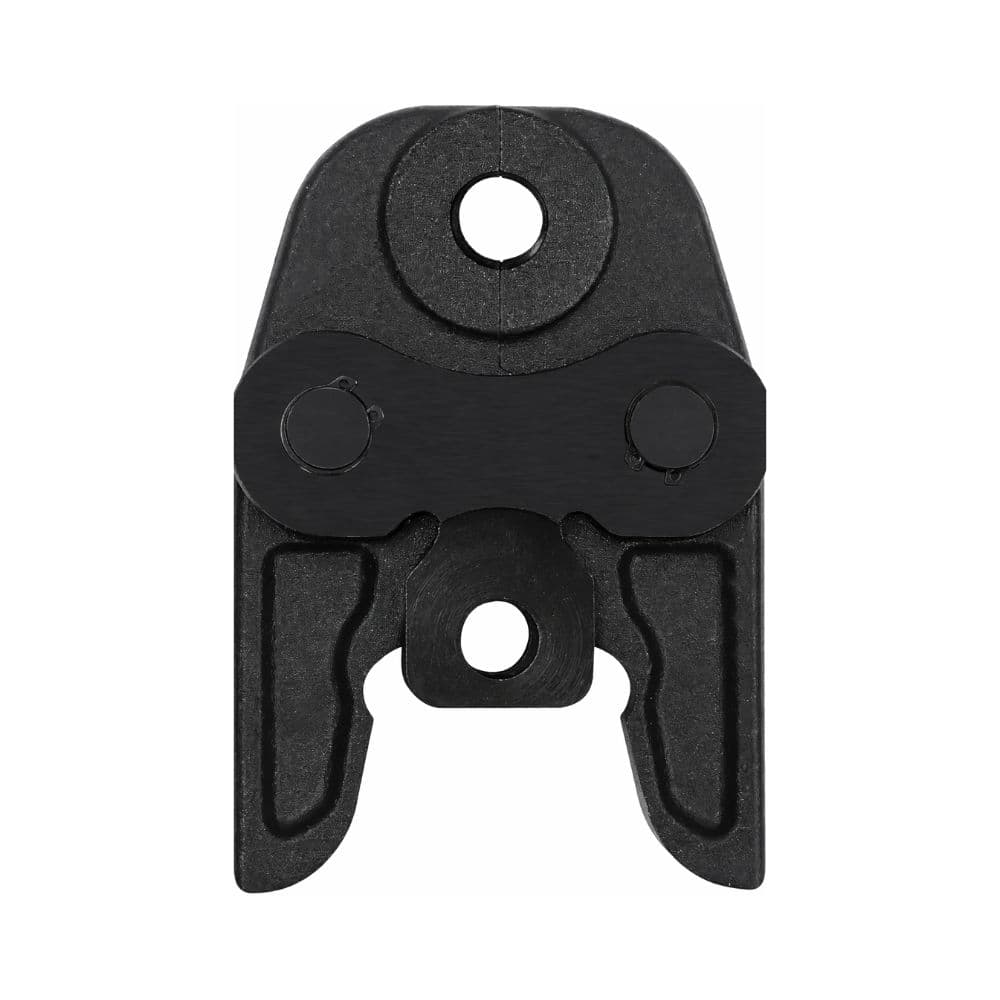

Klem van 32 mm diameter, type "U", en 32 kN

De BARA 32053232 bek is een professioneel accessoire voor persgereedschap, ontworpen voor verbindingen in diameter 32 mm met U-profiel. Geclassificeerd binnen de categorie 32 kN, maakt deze bek het mogelijk om te werken met compatibele buizen en fittingen die specifiek een U32-persgeometrie vereisen.

Deze bek is bijzonder geschikt voor professioneel loodgieterswerk, verwarmingsinstallaties en installaties met geperste leidingsystemen. Controleer vóór gebruik altijd of de gemonteerde fitting U-profiel van 32 mm ondersteunt en of de persmachine compatibel is met dit type en deze categorie bek.

Persbek U32

De referentie 32053232 komt overeen met een 32 mm persbek met U-persprofiel. De aanduiding U32 maakt het mogelijk om in één oogopslag zowel de werkdiameter als de contour te herkennen die op de fitting moet worden toegepast.

Bij een press-fitting-installatie is het profiel van de bek een fundamentele parameter, omdat dit de geometrie bepaalt waarmee de huls of het perslichaam van de fitting wordt samengedrukt.

Ontworpen voor diameter 32 mm

Deze bek is specifiek gedimensioneerd voor gebruik met compatibele buizen en fittingen van 32 mm.

De diameter van de bek moet exact overeenkomen met de diameter van de fitting die geperst wordt. Het gebruik van een onjuiste maat verhindert het verkrijgen van de door de fabrikant van het systeem voorgeschreven persgeometrie.

U-persprofiel

De BARA 32053232 gebruikt een U-profiel, een veelgebruikte geometrie in bepaalde professionele systemen voor meerlagenbuis en andere persfittingsystemen.

Tijdens de perscyclus sluit de machine de bek rond de fitting en brengt de benodigde kracht over volgens de binnenvorm van het U-profiel.

Dit profiel mag niet worden vervangen door TH-, H-, M-, V- of andere geometrieën, tenzij de fabrikant van het leidingsysteem deze compatibiliteit uitdrukkelijk toestaat.

Perscategorie van 32 kN

De bek is geclassificeerd binnen de categorie 32 kN.

Deze aanduiding verwijst naar de klasse persgereedschap waarvoor hij is ontworpen. De kracht wordt opgewekt door de persmachine en via de bek op de fitting overgebracht.

Standaard U-profielbekken voor professioneel gereedschap van 32 kN omvatten doorgaans maten zoals U16, U20, U25 en U32.

Voor professionele loodgieters- en verwarmingsinstallaties

De BARA U32-bek is gericht op installateurs die werken met verbindingen via persing.

Wanneer de fabrikant van het systeem een U-profiel voorschrijft, kan deze worden gebruikt in toepassingen zoals:

• Loodgietersinstallaties.
• Waterdistributienetwerken.
• Verwarmingsinstallaties.
• Compatibele meerlagenbuis-systemen.
• Renovatie van bestaande installaties.
• Montage van fittingen via press-fitting.

Compatibel met meerlagenbuis-systemen die een U-profiel vereisen

BARA verkoopt persgereedschap voor meerlagenbuis, uitgerust met bekken met U-profiel in diameters van 16, 20, 25 en 32 mm, waarbij deze referentie de U32-maat uit het assortiment vertegenwoordigt.

Niet alle meerlagenfittingen van 32 mm gebruiken echter noodzakelijk hetzelfde profiel. De documentatie van de fittingfabrikant moet uitdrukkelijk vermelden dat de fitting U-contour ondersteunt.

Brengt de kracht van de persmachine over op de fitting

De bek vormt het element tussen de persmachine en de fitting. Tijdens de werkcyclus brengt hij de door het gereedschap ontwikkelde kracht over en vormt hij de fitting volgens de geometrie van zijn binnenprofiel.

Voor het persen moeten de volgende punten correct overeenkomen:

• Diameter: 32 mm.
• Vereist profiel van de fitting: U.
• Categorie van het gereedschap: compatibel met 32 kN-bekken.
• Koppelsysteem: compatibel tussen machine en bek.

Enkele bek om de professionele uitrusting aan te vullen

De BARA 32053232 wordt geleverd als een enkele bek en is daarom geschikt om een persset aan te vullen of specifiek over de maat U32 te beschikken wanneer u al een compatibele machine hebt.

Hij kan ook worden gebruikt om een andere bek met dezelfde diameter en hetzelfde profiel te vervangen wanneer het nodig is de uitrusting te vernieuwen, altijd na controle van de compatibiliteit met de persmachine.

Gebruikelijke BARA-bekken met U-profiel

Binnen de BARA-uitrusting voor meerlagenpersen zijn doorgaans de volgende U-profielmaten verkrijgbaar:

• U16: diameter 16 mm.
• U20: diameter 20 mm.
• U25: diameter 25 mm.
• U32: diameter 32 mm.

Deze variatie maakt het mogelijk om één gereedschapsfamilie te gebruiken voor verschillende gangbare diameters in meerlageninstallaties, waarbij voor elke verbinding de juiste bek wordt gekozen.

Controle vóór het persen

Voordat u de bek gebruikt, is het aan te raden te controleren:

• Dat de buis en de fitting een nominale diameter van 32 mm hebben.
• Dat de fabrikant van de fitting U-profiel voorschrijft.
• Dat de persmachine compatibel is met de bek.
• Dat het gereedschap de betreffende perscategorie ondersteunt.
• Dat de bek correct in de machine is geplaatst en vergrendeld.
• Dat de perszone aan de binnenzijde schoon is.
• Dat er geen schade, vervorming of abnormale slijtage is.
• Dat de buis is afgesneden en voorbereid volgens de instructies van de fabrikant.
• Dat de fitting correct is geplaatst voordat de cyclus wordt gestart.

Belang van het juiste profiel

Het profiel maakt deel uit van het ontwerp van het verbindingssysteem. Hoewel twee fittingen dezelfde diameter van 32 mm kunnen hebben, kunnen ze verschillende persgeometrieën vereisen.

Het gebruik van een bek met een andere contour dan voorgeschreven kan een onjuiste vervorming van de fitting veroorzaken en de verbinding in gevaar brengen.

Daarom moet de aanduiding U32 altijd worden gecontroleerd aan de hand van de technische specificaties van het geïnstalleerde systeem.

Onderhoud van de bek

Bekken worden herhaaldelijk blootgesteld aan hoge mechanische belastingen en moeten daarom in goede staat worden geïnspecteerd en onderhouden.

Het is aan te raden de persvlakken schoon te houden, te controleren of de scharnieren correct bewegen en periodiek na te gaan of er geen vervormingen, scheuren of tekenen van overmatige slijtage zijn.

Een beschadigde of overmatig versleten bek mag niet worden gebruikt, omdat dit de uiteindelijke persgeometrie kan beïnvloeden.

Kenmerken van de BARA 32053232-bek

• Merk: BARA.
• Referentie: 32053232.
• Type: bek voor persgereedschap.
• Diameter: 32 mm.
• Persprofiel: U.
• Aanduiding: U32.
• Perscategorie: 32 kN.
• Toepassing: persen van compatibele buizen en fittingen.
• Gebruik: professioneel.

BARA U32-bek voor persinstallaties

De BARA 32053232 biedt de installateur een specifieke bek voor verbindingen in 32 mm met U-profiel. Dankzij deze configuratie kan de uitrusting van een compatibele persmachine worden aangevuld met een van de gangbare maten in meerlagenbuis-systemen.

Voor een veilige verbinding die voldoet aan de systeemspecificaties, moeten altijd samen worden gecontroleerd: de compatibiliteit van de persmachine, de categorie van 32 kN, het U32-profiel en de te persen fitting.
