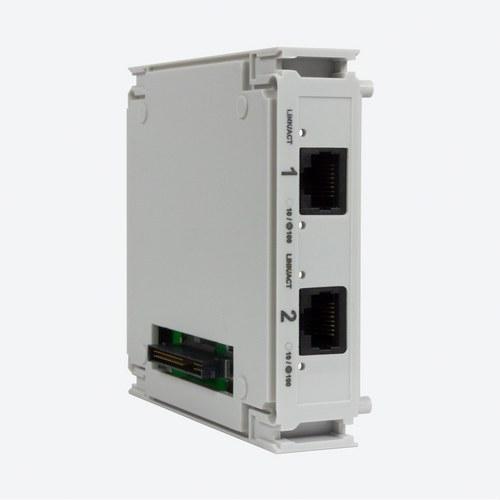

Uitbreidingsmodule Circutor M-CVM-AB-Modbus-TCP (switch)

De Circutor M-CVM-AB-Modbus-TCP, referentie M56E0A, is een uitbreidingsmodule die meet- en regelsystemen voorziet van een Modbus TCP-communicatie-interface via een Ethernet-verbinding. Dit apparaat maakt directe communicatie met SCADA-systemen mogelijk en ondersteunt cascadeverbinding van meerdere apparaten dankzij de geïntegreerde Ethernet-switch, waardoor de noodzaak voor uitgebreide bekabeling vanaf centrale switches of routers wordt verminderd.

Deze module is een praktische en betrouwbare oplossing voor industriële automatiseringsinfrastructuren, energiebewaking en besturingstoepassingen. Dankzij de flexibele connectiviteit kunnen gedistribueerde apparaten eenvoudig worden geïntegreerd. De paneelmontage en het compacte ontwerp van 90 × 90 × 90 mm maken het eenvoudig te installeren in elektrische kasten of technische panelen.

Aanbevolen toepassingen

• Integratie van meetapparatuur in Modbus TCP/IP-netwerken
• Energiebeheer via SCADA-systemen
• Cascadeverbinding van apparaten zonder centrale switch
• Automatisering van industriële processen met gedistribueerde besturing

Technische specificaties

• Communicatieprotocol: Modbus/TCP (over Ethernet)
• Elektrisch verbruik: 2 W
• Voedingssoort: gelijkstroom
• Fysieke interface: Ethernet met geïntegreerde switchfunctie
• Montage: paneelmontage
• Beschermingsgraad: IP30

Mechanische eigenschappen

• Behuizingsmateriaal: Zelfdovend kunststof V0
• Afmetingen: 90 × 90 × 90 mm
• Nettogewicht: 0,12 kg
• Maximale werkhoogte: 2000 m

Omgevingscondities

• Bedrijfstemperatuur: van -10 °C tot +50 °C
• Opslagtemperatuur: van -20 °C tot +80 °C
• Relatieve luchtvochtigheid: van 5 % tot 95 % (niet-condenserend)

Normen en certificeringen

• Normen: IEC 61010, UNE-EN 61000-6-2, UNE-EN 61000-6-4, IEC 664, UNE-EN 55022
• Certificeringen: UL/CSA 61010-1 (3e editie)

De Circutor M-CVM-AB-Modbus-TCP module is een efficiënte en compacte oplossing voor integratie in industriële netwerken, met geavanceerde connectiviteit en vereenvoudigde bekabeling voor energiebeheer- of geautomatiseerde controlesystemen. Dankzij het robuuste ontwerp, het lage verbruik en de compatibiliteit met internationale normen is dit apparaat ideaal voor technische en professionele omgevingen die betrouwbare en stabiele communicatie vereisen.
