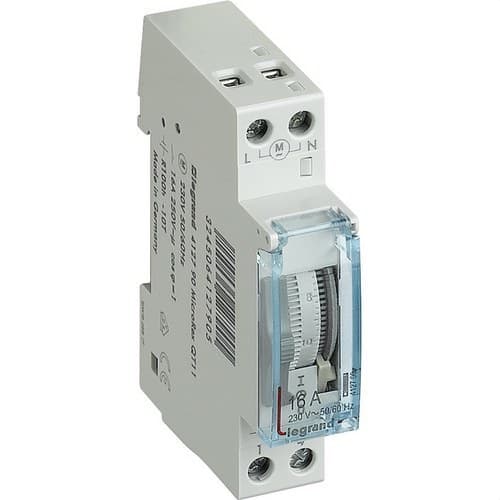

Programmeerbare analoge tijdschakelaar verticale wijzerplaat dagelijks met gangreserve

De programmeerbare tijdschakelaar Legrand 412790 is een modulaire analoge schakelklok, ontworpen om het in- en uitschakelen van elektrische circuits te automatiseren volgens een dagelijkse programmering. Hij beschikt over een verticale wijzerplaat, programmering in intervallen van 15 minuten, een uitgang van 16 ampère en een gangreserve van 100 uur, waardoor de klok bij tijdelijke stroomuitval blijft functioneren.

Met voeding op 230 volt wisselstroom en een compact formaat van slechts 1 module kan hij op een DIN-rail in elektrische verdeelkasten worden geïnstalleerd om automatisch belastingen zoals verlichting of verwarming te regelen. De frontschakelaar met drie standen maakt het mogelijk te kiezen tussen permanent bedrijf, automatisch bedrijf of uitgeschakeld.

Analoge tijdschakelaar met dagelijkse programmering

De referentie 412790 behoort tot het assortiment programmeerbare tijdschakelaars van Legrand en maakt gebruik van een analoge 24-uurs programmering.

De verticale wijzerplaat vertegenwoordigt een volledige dagcyclus en is verdeeld in segmenten van 15 minuten. Met deze segmenten kunnen de perioden worden ingesteld waarin de uitgang ingeschakeld of uitgeschakeld moet blijven.

Na het programmeren wordt de cyclus elke 24 uur automatisch herhaald, waardoor dit bijzonder praktisch is voor installaties die dagelijks dezelfde bedrijfstijden nodig hebben.

Minimale programmering van 15 minuten

Elk segment van de programmeerklok komt overeen met 15 minuten, wat ook het minimale schakelinterval is dat door het apparaat wordt toegestaan.

Deze resolutie maakt het mogelijk om verschillende bedrijfstijden gedurende de dag in te stellen zonder complexere digitale programmeersystemen te gebruiken.

Legrand specificeert een schakelnauwkeurigheid van plus of min 5 minuten voor deze analoge tijdschakelaar.

Gangreserve van 100 uur

Een van de belangrijkste kenmerken van de Legrand 412790 is de gangreserve van 100 uur. Het apparaat bevat een oplaadbare accumulator die de werking van de klok behoudt wanneer de stroomvoorziening tijdelijk wordt onderbroken.

Daardoor hoeft na een stroomonderbreking de tijdschakelaar niet onmiddellijk opnieuw te worden ingesteld, zolang de onderbreking binnen de opgegeven reservecapaciteit blijft.

Legrand identificeert het geïntegreerde opslagelement als een oplaadbare nikkel-metaalhydride-accumulator.

Uitgang van 16 ampère

De tijdschakelaar beschikt over 1 kanaal en 1 potentiaalvrij normaal open contact. De nominale schakelstroom bedraagt 16 ampère bij 250 volt wisselstroom voor een belasting met een cos phi-factor gelijk aan 1.

Deze capaciteit maakt het mogelijk om hem te gebruiken voor de automatisering van verschillende compatibele circuits, waarbij altijd de aard en het vermogen van de te schakelen belasting moeten worden gecontroleerd.

Automatische regeling van verlichting en verwarming

Legrand adviseert deze programmeerklok voor toepassingen zoals tijdgestuurde regeling van verlichting of verwarming. Hiermee kunnen dagelijkse in- en uitschakelperiodes worden ingesteld zonder dat dit elke dag handmatig hoeft te gebeuren.

Hij kan bijvoorbeeld worden gebruikt voor het schakelen van circuits die alleen tijdens bepaalde tijdsvensters actief mogen zijn, mits de elektrische capaciteit van het contact en de eigenschappen van de aangesloten belasting worden gerespecteerd.

Frontschakelaar ON, AUTO en OFF

De voorkant is voorzien van een handmatige schakelaar met drie standen waarmee verschillende bedrijfsmodi kunnen worden gekozen:

• ON: permanente handmatige inschakeling van de uitgang.
• AUTO: werking volgens de ingestelde tijden op de programmeerwijzerplaat.
• OFF: handmatige uitschakeling van de uitgang.

Deze functie maakt het mogelijk om de programmering tijdelijk te overrulen wanneer dat nodig is, zonder de eerder ingestelde tijdsegmenten te wijzigen.

Handmatige omschakeling tussen zomer- en wintertijd

De Legrand 412790 maakt handmatige omschakeling tussen zomer- en wintertijd mogelijk. De aanpassing gebeurt niet automatisch en moet dus handmatig worden uitgevoerd wanneer dat nodig is.

Het instellen van de tijd gebeurt ook rechtstreeks op het analoge mechanisme van het apparaat.

Kwartsgestuurde klok

Het tijdmechanisme is kwartsgestuurd, wat zorgt voor een stabiele referentie voor het verloop van de dagelijkse programmering.

De combinatie van het kwartsmechanisme met de geïntegreerde gangreserve zorgt ervoor dat de klok operationeel blijft tijdens tijdelijke stroomonderbrekingen.

Voeding op 230 volt

De tijdschakelaar werkt met een voeding van 230 volt wisselstroom en ondersteunt een frequentie van 50 of 60 hertz.

De elektrische voeding wordt aangesloten aan de bovenzijde van het apparaat, volgens het door Legrand aangegeven aansluitschema.

Compact formaat van 1 module

De Legrand 412790 neemt slechts 1 module van 17,5 millimeter breed in beslag, waardoor hij in elektrische verdeelkasten met een minimale ruimte-inname kan worden geïnstalleerd.

Hij is ontworpen voor montage op DIN-rail en kan naast installatieautomaten, aardlekschakelaars, contactoren en andere modulaire stuur- en beveiligingsapparaten worden geplaatst.

Afmetingen van de Legrand 412790

De door de fabrikant opgegeven afmetingen zijn:

• Breedte: 17,5 millimeter.
• Hoogte: 83 millimeter.
• Diepte: 60 millimeter.
• Aantal modules: 1.

Het bijzonder compacte formaat maakt het eenvoudig om tijdprogrammering toe te voegen, zelfs in verdeelkasten met beperkte modulaire ruimte.

Aansluitklemmen voor geleiders tot 4 vierkante millimeter

De aansluitklemmen van de tijdschakelaar accepteren geleiders met doorsneden tussen 1,5 en 4 vierkante millimeter.

Het apparaat bevat bovendien aanduidingen voor de aansluitklemmen om de identificatie tijdens de bekabeling en ingebruikname te vergemakkelijken.

IP20-bescherming

De referentie 412790 heeft een beschermingsgraad IP20 en is bedoeld voor installatie in het interieur van elektrische verdeelkasten en geschikte behuizingen.

De omgevingstemperatuur tijdens bedrijf ligt tussen -10 en 55 graden Celsius, terwijl de toegestane opslagtemperatuur tussen -10 en 60 graden Celsius ligt.

Technische kenmerken van de Legrand 412790

• Merk: Legrand.
• Referentie: 412790.
• EAN: 3245064127905.
• Producttype: analoge programmeerbare tijdschakelaar.
• Programmatype: dagelijks.
• Programmacyclus: 24 uur.
• Type wijzerplaat: verticaal.
• Aantal kanalen: 1.
• Aantal uitgangen: 1.
• Type contact: normaal open, potentiaalvrij.
• Nominale schakelstroom: 16 ampère bij 250 volt wisselstroom.
• Minimale programmering: 15 minuten.
• Duur van elk segment: 15 minuten.
• Schakelnauwkeurigheid: plus of min 5 minuten.
• Gangreserve: 100 uur.
• Klokregeling: kwarts.
• Voeding: 230 volt wisselstroom.
• Frequentie: tussen 50 en 60 hertz.
• Handmatige schakelaar: ON, AUTO en OFF.
• Zomer- en wintertijd: handmatig.
• Montage: DIN-rail.
• Aantal modules: 1.
• Breedte: 17,5 millimeter.
• Hoogte: 83 millimeter.
• Diepte: 60 millimeter.
• Beschermingsgraad: IP20.
• Toegestane aderdoorsnede in klemmen: tussen 1,5 en 4 vierkante millimeter.
• Voedingsrichting: boven.
• Bedrijfstemperatuur: tussen -10 en 55 graden Celsius.
• Opslagtemperatuur: tussen -10 en 60 graden Celsius.
• Geïntegreerde accumulator: ja, oplaadbaar.
• Accumulatortechnologie: nikkel-metaalhydride.
• Kleur: grijs RAL 7035.

Dagelijkse tijdprogrammering in slechts 1 module

De Legrand 412790 tijdschakelaar maakt het mogelijk om dagelijks verlichting, verwarming en andere compatibele belastingen te automatiseren met een eenvoudige analoge programmering in intervallen van 15 minuten.

De gangreserve van 100 uur, de 16 ampère uitgang, de handmatige ON–AUTO–OFF-schakelaar en het compacte formaat van 1 module bieden een praktische oplossing voor installaties die herhaalde bedrijfstijden rechtstreeks vanuit de elektrische verdeelkast moeten regelen.
