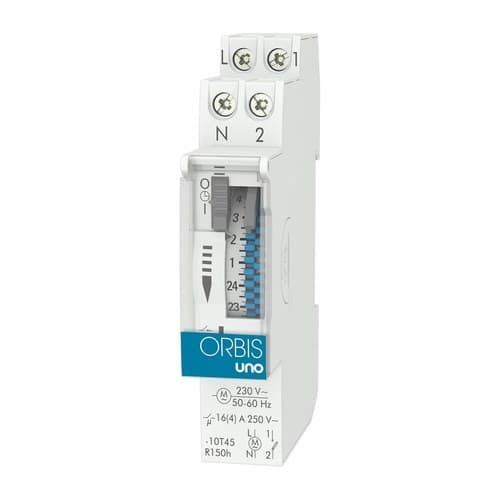

Analoge tijdschakelaar UNO QRD 230V

De analoge tijdschakelaar Orbis UNO QRD, referentie OB400232, is een modulaire elektromechanische programmeerschakelaar ontworpen om het dagelijks in- en uitschakelen van elektrische circuits te automatiseren. Hij werkt op 230 V, beschikt over een 24-uurs wijzerplaat met minimale programmeerintervallen van 15 minuten en heeft een gangreserve van 150 uur om de klok tijdens stroomuitval te laten doorlopen.

Het compacte ontwerp neemt slechts 1 DIN-module van 17,5 mm in beslag, waardoor installatie zelfs in verdeelkasten met beperkte ruimte eenvoudig is. Hij is voorzien van een normaal open contact van 16(4) A bij 250 V AC, een vervangbare NiMH-batterij en een handmatige selector met standen voor automatisch bedrijf, uit en permanent aan.

Dagelijkse programmering van 24 uur

De Orbis UNO QRD gebruikt een analoge 24-uurs wijzerplaat om de in- en uitschakelperioden van het circuit in te stellen. Het geconfigureerde programma wordt automatisch elke dag herhaald, waardoor dit bijzonder praktisch is voor toepassingen waarbij het bedrijfsschema van maandag tot en met zondag gelijk is.

De wijzerplaat bevat 96 programmeersegmenten. Elk segment staat voor een interval van 15 minuten, waardoor verschillende bedrijfstijden gedurende de dag kunnen worden ingesteld zonder digitale schermen, apps of elektronische configuraties.

Minimale schakeltijd van 15 minuten

De minimale tijd tussen een geprogrammeerde inschakeling en uitschakeling is 15 minuten. Deze resolutie maakt het mogelijk om tal van huishoudelijke, gemeenschappelijke en professionele installaties nauwkeurig te automatiseren, zoals verlichting, verwarming, irrigatie, pompen of hulpsystemen.

Orbis specificeert voor de dagelijkse wijzerplaat een geschatte schakelnauwkeurigheid van ±5 minuten.

Gangreserve van 150 uur

Het belangrijkste verschil tussen de UNO QRD en het UNO D-model zonder reserve is de toevoeging van een oplaadbare batterij die de werking van de klok behoudt wanneer de netspanning wegvalt.

Orbis specificeert een autonomie van 150 uur. Dankzij deze reserve hoeft een tijdelijke stroomonderbreking niet onmiddellijk te worden gecorrigeerd, omdat de klok blijft doorlopen zolang de batterij voldoende lading heeft.

Vervangbare NiMH-batterij

De UNO QRD gebruikt een oplaadbare NiMH-batterij van 1,2 V type V80H. Orbis geeft aan dat deze batterij vervangbaar is, zodat deze aan het einde van de levensduur kan worden vervangen zonder de volledige tijdschakelaar te hoeven vervangen.

De batterij wordt opgeladen terwijl het toestel op de netspanning is aangesloten.

Handmatige selector met drie standen

Op de voorkant bevindt zich een schakelaar waarmee de werking van het circuit kan worden aangepast zonder de ingestelde programmering te wijzigen. De gebruiker kan drie modi selecteren:

• Automatisch: het circuit volgt de met de segmenten ingestelde tijden.
• Uit: houdt de uitgang uitgeschakeld, ongeacht de programmering.
• Permanent aan: houdt de uitgang continu ingeschakeld.

Deze functie is handig voor onderhoud, tests, vakanties of situaties waarin het dagelijkse programma tijdelijk moet worden uitgeschakeld.

Normaal open contact van 16(4) A

De UNO QRD is voorzien van een normaal open contact met een schakelvermogen van 16(4) A bij 250 V AC. Het contact tussen de klemmen 1 en 2 is spanningsvrij, wat de integratie in verschillende stuurcircuits vergemakkelijkt.

De maximaal toelaatbare belasting hangt af van het type aangesloten ontvanger, daarom moeten de door Orbis aanbevolen waarden worden gerespecteerd.

Compatibel met verschillende soorten belastingen

• Gloeilampen: tot 2500 W.
• TL-lampen: tot 1200 VA.
• Laagspanningshalogeenlampen op 12 V AC: tot 2000 VA.
• Halogeenlampen op 230 V AC: tot 2500 W.
• Energiebesparende lampen: tot 1000 VA.
• Downlights: tot 900 VA.
• LED-verlichting: tot 100 VA.

Bij elektronische belastingen of apparatuur met hoge inschakelstromen is het bijzonder belangrijk te controleren dat de door de fabrikant vastgestelde limieten niet worden overschreden.

Slechts 1 DIN-module breed

De Orbis UNO QRD valt op door zijn compacte formaat. Hij neemt slechts 17,5 mm breedte in, gelijk aan één DIN-module, waardoor hij eenvoudig kan worden ingebouwd in bestaande verdeelkasten waar de beschikbare ruimte beperkt kan zijn.

Hij is ontworpen voor montage op een 35 mm DIN-rail volgens EN 60715 en heeft een geschatte buitenafmeting van 17,5 x 90 x 66 mm.

Zijwijzerplaat en eenvoudige programmering

De zijwijzerplaat maakt het mogelijk om de bedrijfstijden direct te bekijken en aan te passen. De programmering gebeurt door de betreffende segmenten te verschuiven voor de perioden waarin het circuit ingeschakeld of uitgeschakeld moet blijven.

Omdat het om een analoog systeem gaat, zijn geen menu’s of externe hulpmiddelen nodig, wat zowel de eerste ingebruikname als latere tijdsaanpassingen vereenvoudigt.

Verzegelbaar transparant deksel

Het programmeergedeelte is voorzien van een verzegelbaar transparant venster. Deze oplossing maakt visuele controle van de configuratie mogelijk en helpt tegelijkertijd om onbedoelde manipulaties of ongeautoriseerde wijzigingen te voorkomen.

Deze eigenschap is bijzonder nuttig in appartementsgebouwen, openbare gebouwen, kantoren, winkels en andere verdeelkasten die toegankelijk zijn voor meerdere personen.

Lager eigen verbruik

Het door Orbis opgegeven eigen verbruik bedraagt ongeveer 0,5 W, overeenkomend met 0,6 VA. Het kwartsmecanisme biedt een gangnauwkeurigheid van ±1 seconde per 24 uur bij een referentietemperatuur van 23 °C.

IP20-bescherming voor installatie in een kast

De UNO QRD heeft een beschermingsgraad IP20 volgens EN 60529 en klasse II bij correcte montage. Hij is bedoeld voor installatie in elektrische verdeelkasten die beschermd zijn tegen water en directe toegang tot de klemmen.

Het bedrijfstemperatuurbereik ligt tussen -10 en +45 °C. Voor transport en opslag specificeert Orbis een bereik van -20 tot +60 °C.

Toepassingen van de Orbis UNO QRD

De dagelijkse programmering en de gangreserve maken het mogelijk om de OB400232 te gebruiken in tal van toepassingen waarbij hetzelfde tijdschema automatisch moet worden herhaald:

• Binnen- en buitenverlichting.
• Etalages en lichtreclames.
• Verwarmingssystemen.
• Waterpompen.
• Irrigatiesystemen.
• Zwembadfilters.
• Elektrische installaties in woningen en gemeenschappen.
• Kantoren en commerciële ruimtes.
• Openbare gebouwen.
• Compatibele industriële en agrarische toepassingen.

Technische kenmerken van de Orbis UNO QRD OB400232

• Merk: Orbis.
• Referentie: OB400232.
• Model: UNO QRD.
• Type: modulaire analoge tijdschakelaar.
• Programmering: dagelijks.
• Wijzerplaat: 24 uur.
• Aantal segmenten: 96.
• Minimale schakeltijd: 15 minuten.
• Schakelnauwkeurigheid: ±5 minuten.
• Voeding: 230 V AC ±10%.
• Frequentie: 50-60 Hz.
• Gangreserve: 150 uur.
• Batterij: NiMH 1,2 V type V80H, oplaadbaar en vervangbaar.
• Type contact: normaal open.
• Spanningsvrij contact: ja, tussen klemmen 1-2.
• Schakelvermogen: 16(4) A bij 250 V AC.
• Handbediening: automatisch / uit / permanent aan.
• Kloknauwkeurigheid: ±1 s/24 h bij 23 °C.
• Eigen verbruik: 0,6 VA, ongeveer 0,5 W.
• Maximale gloeilast: 2500 W.
• Maximale TL-belasting: 1200 VA.
• Maximale halogeenbelasting 12 V AC: 2000 VA.
• Maximale halogeenbelasting 230 V AC: 2500 W.
• Maximale laagverbruikbelasting: 1000 VA.
• Maximale downlightbelasting: 900 VA.
• Maximale LED-belasting: 100 VA.
• Montage: 35 mm DIN-rail.
• Aantal modules: 1.
• Breedte: 17,5 mm.
• Geschatte afmetingen: 17,5 x 90 x 66 mm.
• Netto gewicht: ongeveer 73 g.
• Aansluiting: schroefklemmen.
• Maximale geleiderdoorsnede: 4 mm².
• Maximaal aandraaimoment: 0,8 Nm.
• Verzegelbaar deksel: ja.
• Beschermingsgraad: IP20 volgens EN 60529.
• Beschermingsklasse: Klasse II bij correcte montage.
• Toegekende impuls-spanning: 4 kV.
• Bedrijfstemperatuur: -10 tot +45 °C.
• Transport- en opslagtemperatuur: -20 tot +60 °C.

Dagelijkse programmering met back-up bij stroomuitval

De Orbis UNO QRD OB400232 combineert de eenvoud van een analoge tijdschakelaar met een gangreserve van 150 uur. Deze eigenschap maakt het mogelijk om de klok operationeel te houden tijdens tijdelijke stroomuitval, een belangrijk voordeel ten opzichte van het UNO D-model zonder reserve.

De programmering per 15 minuten, het contact van 16(4) A, de vervangbare batterij en het formaat van één DIN-module maken dit tot een bijzonder praktische oplossing voor het automatiseren van dagelijkse circuits in verdeelkasten met beperkte ruimte.

Belangrijk: referentie OB400232 komt overeen met het dagelijkse UNO QRD-model met gangreserve. Voor wekelijkse programmering biedt Orbis de UNO QRS. De installatie moet worden uitgevoerd volgens de instructies van de fabrikant en met inachtneming van de aangegeven maximale belastingen.
