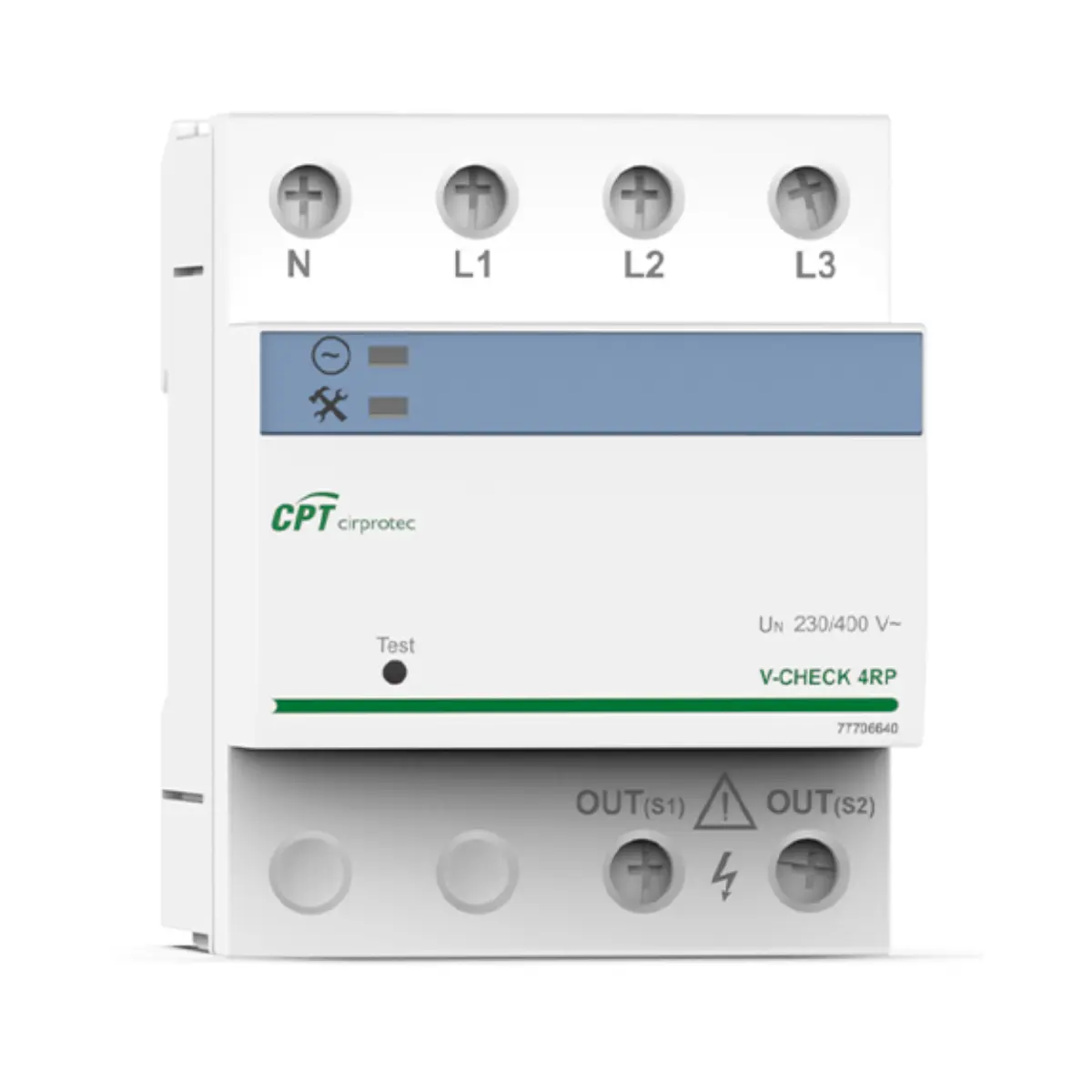

Overspanningsbeveiliging V-CHECK 4RP 4P

De Cirprotec V-CHECK 4RP, referentie 77706640, is een beveiliging tegen permanente overspanningen (POP) ontworpen voor driefasige elektrische installaties 3P+N van 230/400 V. De functie is het detecteren van abnormale en aanhoudende spanningsstijgingen, doorgaans veroorzaakt door problemen zoals een foutieve aansluiting of het onderbreken van de nulgeleider, en het aansturen van de afschakelspoel of maximale spoel van een gegoten-behuizing schakelaar (MCCB) om de installatie uit te schakelen.

Deze Cirprotec beveiliging tegen permanente overspanningen is bijzonder geschikt voor industriële en tertiaire installaties waar elektrische apparatuur en verbruikers moeten worden beschermd tegen spanningen die langdurig boven de toelaatbare waarden liggen. Het toestel heeft een vierpolige configuratie 3P+N, een nominale spanning van 230 V tussen fase en nul en 400 V tussen fasen, en neemt slechts 4 modules in op de DIN-rail.

Belangrijkste kenmerken van de Cirprotec V-CHECK 4RP

• Bescherming tegen permanente overspanningen (POP).
• Referentie van de fabrikant: 77706640.
• Model: V-CHECK 4RP.
• Driefasige configuratie met 4 polen, 3P+N.
• Interne configuratie 3+1.
• Nominale spanning: 230/400 V AC.
• Nominale spanning tussen fasen: 400 V AC.
• Nominale spanning tussen fase en nul: 230 V AC.
• Netfrequentie: 50-60 Hz.
• Werking via afschakelspoel of maximale spoel.
• Geïntegreerde testknop om de werking van de POP-beveiliging te controleren.
• Statusindicatie via LED.
• Compatibel met TT- en TN-S-netconfiguraties.
• Beschermingsmodi L-N / N-PE.
• Montage op DIN-rail.
• Breedte gelijk aan 4 DIN-modules.
• Beschermingsgraad IP20.

Bescherming tegen permanente overspanningen

Permanente overspanningen zijn spanningsstijgingen die gedurende een langere periode kunnen aanhouden en schade kunnen veroorzaken aan elektrische en elektronische apparatuur. Een veelvoorkomende oorzaak is het verlies of de onderbreking van de nulgeleider in een driefasige installatie, waardoor abnormaal hoge spanningen kunnen ontstaan op aangesloten verbruikers.

De V-CHECK 4RP bewaakt de netspanning en, wanneer de ingestelde aanspreekwaarden worden bereikt, geeft hij opdracht tot uitschakeling via de bijbehorende spoel van de gegoten-behuizing schakelaar. Zo helpt hij te voorkomen dat de installatie onder schadelijke overspanningsomstandigheden onder spanning blijft staan.

Aanspreektijden bij overspanning

De technische fiche van Cirprotec geeft de volgende grenswaarden voor werking en niet-reageren voor verschillende spanningsniveaus, overeenkomstig de waarden voor bescherming tegen permanente overspanningen:

Spanning Maximale werkingstijd Maximale niet-reageertijd 255 V Geen uitschakeling - 275 V 15 s 3 s 300 V 5 s 1 s 350 V 0,75 s 0,25 s 400 V 0,20 s 0,07 s

Technische specificaties

Kenmerk Waarde Merk Cirprotec Model V-CHECK 4RP Referentie 77706640 Type bescherming Permanente overspanningen (POP) Aantal polen 4 polen, 3P+N Interne configuratie 3+1 Nominale spanning 230/400 V AC L-L spanning 400 V AC L-N spanning 230 V AC Frequentie 50-60 Hz Aansturingsmethode Afschakelspoel of maximale spoel Testknop Ja Type indicatie LED Netconfiguratie TT, TN-S Beschermingsmodi L-N / N-PE Aantal DIN-modules 4 Beschermingsgraad IP20 Bedrijfstemperatuur -5 tot 40 °C Bedrijfsvochtigheid 5 tot 95 % Doorsnede stijve geleider 6 tot 35 mm² Doorsnede flexibele geleider 6 tot 25 mm² Afmetingen 62 x 90 x 69 mm Netto gewicht 0,205 kg EAN 8435297817772

Aanbevolen toepassingen

De Cirprotec V-CHECK 4RP is bijzonder geschikt voor driefasige elektrische verdeelborden in industriële en tertiaire installaties met risico op permanente overspanningen. De fabrikant voorziet toepassingen in gebouwen, industrie, telecommunicatie en waterzuiveringsinstallaties.

Dankzij de montage op DIN-rail en de breedte van 4 modules kan hij compact worden geïntegreerd in elektrische verdeelborden. De testknop vergemakkelijkt de functionele controles van de POP-beveiliging tijdens inbedrijfstelling en onderhoud.

Installatieoverwegingen

De V-CHECK 4RP werkt samen met de spoel van een gegoten-behuizing schakelaar, daarom moet vóór installatie de compatibiliteit tussen beide apparaten worden gecontroleerd en moet de montage worden uitgevoerd volgens het schema en de instructies van Cirprotec. De beschermingsgraad IP20 betekent dat het toestel bedoeld is voor installatie binnen een voldoende beschermd elektrisch verdeelbord.

Belangrijk: dit model is bedoeld voor bescherming tegen permanente overspanningen. Wanneer de installatie ook bescherming tegen transiënte overspanningen vereist, moet deze worden aangevuld met het geschikte overspanningsbeveiligingstoestel voor transiënte overspanningen, afhankelijk van de kenmerken en vereisten van de installatie.
