Overspanningsbeveiliging Type 2 4P 15kA

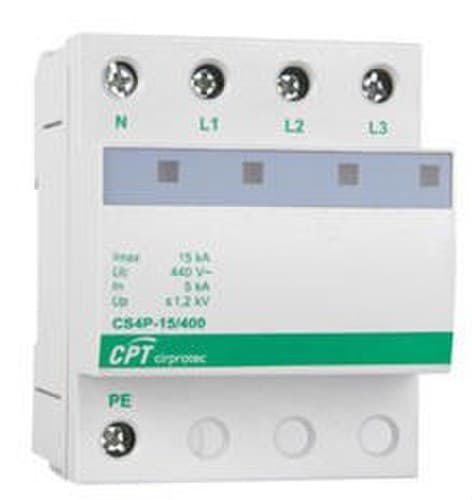

De Cirprotec CS4P-15/400, referentie 77705428, is een overspanningsbeveiliging Type 2 voor transiënte overspanningen, ontworpen om driefasige elektrische installaties van 230/400 V te beschermen tegen spanningspieken veroorzaakt door atmosferische ontladingen of schakelhandelingen op het net. Het toestel beschikt over 4 polen, een interne configuratie 4+0 en een maximale ontlaadstroom Imax van 15 kA, en biedt een compacte oplossing voor installatie in elektrische verdeelkasten op DIN-rail.

Dit overspanningsbeveiligingstoestel (SPD) behoort tot de CS-serie van Cirprotec en heeft een monobloc ontwerp van 4 DIN-modules. Het is bijzonder geschikt voor TNS-netwerken en biedt bescherming in de modi L-PE en N-PE. De LED-indicator maakt het mogelijk om visueel de status van de beveiliging te controleren tijdens inspectie- en onderhoudswerkzaamheden.

Belangrijkste kenmerken van de Cirprotec CS4P-15/400

• Overspanningsbeveiliging voor transiënte overspanningen.
• Cirprotec-referentie: 77705428.
• Model: CS4P-15/400.
• Classificatie volgens EN 61643-11: Type 2.
• Classificatie volgens IEC 61643-11: Klasse II.
• Interne configuratie: 4+0.
• Aantal polen: 4.
• Nominale spanning: 230/400 V AC.
• Nominale frequentie: 50-60 Hz.
• Maximale ontlaadstroom Imax: 15 kA.
• Nominale ontlaadstroom In: 5 kA.
• Beschermingsniveau Up: ≤1,2 kV.
• Maximale continue bedrijfsspanning Uc: 275 V AC.
• Monobloc-formaat.
• Installatie op DIN-rail.
• Breedte van 4 DIN-modules.
• Statusindicatie via LED.
• Beschermingsmodi L-PE / N-PE.
• TNS-netwerkconfiguratie.
• Beschermingsgraad IP20.

Type 2-bescherming tegen transiënte overspanningen

De CS4P-15/400 is geclassificeerd als SPD Type 2 / Klasse II en is bedoeld om transiënte overspanningen te beperken die in de elektrische installatie kunnen optreden als gevolg van indirecte blikseminslagen, geïnduceerde verschijnselen of schakelhandelingen op het net.

De functie is om de bij deze impulsen horende energie naar aarde af te leiden en de restspanning te beperken die de stroomafwaarts aangesloten apparatuur bereikt. Zo helpt het gevoelige elektrische en elektronische ontvangers te beschermen en draagt het bij aan het verminderen van storingen door spanningspieken.

Ontlaadcapaciteit

De beveiliging biedt een maximale ontlaadstroom Imax van 15 kA met golfvorm 8/20 µs en een nominale ontlaadstroom In van 5 kA. Het spanningsbeschermingsniveau Up is gelijk aan of lager dan 1,2 kV, waardoor de overspanning die de aangesloten apparatuur kan bereiken wordt beperkt.

Elektrische parameter Waarde EN-classificatie Type 2 IEC-classificatie Klasse II Nominale spanning Un 230/400 V AC Frequentie 50-60 Hz Maximale continue bedrijfsspanning Uc 275 V AC Nominale ontlaadstroom In (8/20 µs) 5 kA Maximale ontlaadstroom Imax (8/20 µs) 15 kA Spanningsbeschermingsniveau Up ≤1,2 kV Kortsluitvastheid Isccr 10 kA Maximale voorzekering 63 A gG Reactietijd ≤25 ns

4-polige configuratie

De Cirprotec 77705428 heeft een interne configuratie 4+0 en 4 polen. Het toestel is ontworpen voor TNS-netwerken en werkt via de beschermingsmodi L-PE en N-PE, waardoor bescherming wordt geboden voor de fasen en de nul ten opzichte van de beschermingsgeleider.

De nominale spanning van 230/400 V AC maakt het geschikt voor gangbare driefasige elektrische verdeelkasten in commerciële, tertiaire en industriële installaties die Type 2-bescherming tegen transiënte overspanningen vereisen.

Monobloc-formaat voor DIN-rail

De CS4P-15/400 heeft een monobloc-constructie en neemt 4 modules in op de DIN-rail. Dit ontwerp maakt een compacte integratie in elektrische verdeelkasten mogelijk en centraliseert de bescherming van de vier lijnen in één enkel toestel.

In tegenstelling tot beveiligingen met uitneembare cartridges gebruikt dit model een monobloc-behuizing. De status van het toestel kan worden gecontroleerd via het LED-indicatiesysteem, wat periodieke inspecties van de installatie vergemakkelijkt.

Mechanische en omgevingskenmerken

Kenmerk Waarde Formaat Monobloc Aantal polen 4 Interne configuratie 4+0 Aantal DIN-modules 4 Netwerkconfiguratie TNS Beschermingsmodi L-PE / N-PE Type indicatie LED Beschermingsgraad IP20 Isolerend materiaal PC + glasvezel Kleur behuizing Grijs RAL 7035 Ontvlambaarheidsklasse UL94 V-0 Doorsnede stijve geleider 6 tot 35 mm² Doorsnede flexibele geleider 6 tot 25 mm² Aanhaalmoment 4 Nm Bedrijfstemperatuur -40 tot 85 °C Bedrijfsvochtigheid 5 tot 95 %

Installatie en toepassingen

De Cirprotec CS4P-15/400 overspanningsbeveiliging is bedoeld voor elektrische verdeelkasten waar een Type 2-bescherming tegen transiënte overspanningen vereist is. Het kan worden gebruikt in residentiële, commerciële, tertiaire of industriële installaties met elektrische kenmerken die compatibel zijn met het toestel.

Dankzij de montage op DIN-rail, de breedte van vier modules en de vierpolige configuratie kan de overspanningsbeveiliging eenvoudig in de elektrische kast worden geïntegreerd. Om een correcte werking van het systeem te garanderen, moeten de geleiderdoorsneden, voorbeveiligingen, aansluitschema’s en andere door Cirprotec vastgelegde vereisten worden nageleefd.

Normering

De Cirprotec CS4P-15/400 is ontwikkeld conform de normen IEC 61643-11 en EN 61643-11 die van toepassing zijn op overspanningsbeveiligingen aangesloten op laagspanningsnetten.

Met een maximale ontlaadstroom van 15 kA, een beschermingsniveau Up ≤1,2 kV, vier polen en een monobloc-formaat van 4 modules vormt de Cirprotec 77705428 een compacte oplossing om driefasige installaties te beschermen tegen transiënte overspanningen en om aangesloten elektrische en elektronische apparatuur te helpen beschermen.
