Overspanningsbeveiliging Type 2 2P 15kA

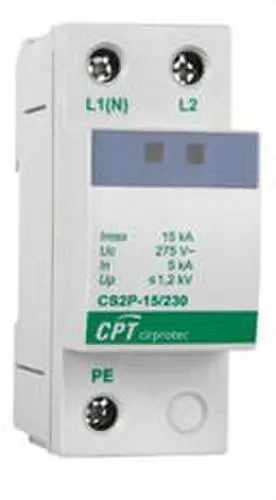

De Cirprotec CS2P-15/230 overspanningsbeveiliging, referentie 77705228, is een overspanningsbeveiligingsapparaat Type 2 / Klasse II, ontworpen om laagspanningsinstallaties te beschermen tegen kortdurende spanningspieken. Het beschikt over 2 polen, een maximale ontlaadstroom Imax van 15 kA en een nominale ontlaadstroom In van 5 kA, in een compacte monobloc-uitvoering van 2 modules voor DIN-rail.

Deze beveiliging uit de CS-serie van Cirprotec is bedoeld voor elektrische verdeelkasten waar het nodig is om transiënte overspanningen te beperken die kunnen ontstaan door schakelhandelingen in het net of door indirecte effecten van blikseminslagen. De nominale spanning is 230 V AC, de maximale continue bedrijfsspanning Uc bedraagt 275 V en het spanningsbeschermingsniveau Up is ≤1,2 kV.

Overspanningsbeveiliging Type 2 voor transiënte overspanningen

De Cirprotec 77705228 is geclassificeerd als Type 2 volgens EN 61643-11 en Klasse II volgens IEC 61643-11. Dit type beveiliging wordt doorgaans in verdeelkasten geïnstalleerd om transiënte overspanningen te beperken en hun energie naar aarde af te voeren voordat deze de aangesloten apparatuur stroomafwaarts bereiken.

De CS-serie is ontworpen voor bescherming tegen geïnduceerde transiënte overspanningen en gebruikt een modulair formaat dat geschikt is voor montage op DIN-rail.

Imax van 15 kA en In van 5 kA

De referentie CS2P-15/230 heeft een maximale ontlaadstroom Imax van 15 kA met golfvorm 8/20 µs. De nominale ontlaadstroom In bedraagt 5 kA, eveneens met golfvorm 8/20 µs.

• Maximale ontlaadstroom Imax: 15 kA.
• Nominale ontlaadstroom In: 5 kA.
• Golfvorm: 8/20 µs.

Deze waarden kenmerken het vermogen van het apparaat om transiënte stromen te geleiden die verband houden met overspanningen binnen de testcondities die door de toepasselijke normen zijn vastgesteld.

Beschermingsniveau Up ≤1,2 kV

Het door Cirprotec opgegeven spanningsbeschermingsniveau Up is ≤1,2 kV bij de nominale ontlaadstroom. Deze parameter geeft het restspanningsniveau aan dat de beveiliging tijdens werking vertoont onder de vastgestelde testcondities.

Een lage Up-waarde helpt de spanning te beperken die de elektrische en elektronische apparatuur stroomafwaarts van de beveiliging kan bereiken.

Maximale continue bedrijfsspanning van 275 V

De Cirprotec CS2P-15/230 is ontworpen voor een nominale spanning van 230 V AC bij 50-60 Hz en ondersteunt een maximale continue bedrijfsspanning Uc van 275 V AC.

De keuze van een beveiliging met de juiste Uc-waarde is essentieel om ongewenste werking tijdens normale spanningsvariaties van het net te voorkomen.

Configuratie met 2 polen

De referentie 77705228 heeft een interne configuratie met 2 polen en is bedoeld voor toepassingen die compatibel zijn met TT- en TNS-netten volgens de catalogus van Cirprotec. De fabrikant identificeert het model als CS2P-15/230.

De installatie moet worden uitgevoerd volgens het door Cirprotec voorziene aansluitschema en de specifieke configuratie van het elektriciteitsnet.

Monobloc-uitvoering van 2 DIN-modules

De beveiliging heeft een monobloc-ontwerp, waardoor de beveiligingselementen één geheel vormen. Het neemt 2 modules in beslag op een 35 mm DIN-rail, wat de integratie in verdeelkasten met beperkte ruimte vergemakkelijkt.

Dit formaat maakt het mogelijk om een bipolaire Type 2-beveiliging te hebben zonder extra afzonderlijke modules te hoeven gebruiken om het apparaat samen te stellen.

Kortsluitvastheid Isccr van 10 kA

Cirprotec specificeert voor deze referentie een kortsluitvastheid Isccr van 10 kA, binnen de door de fabrikant vastgestelde voorwaarden.

Het apparaat bevat geen geïntegreerde overstroombeveiliging, daarom moet het worden gecoördineerd met de juiste beveiligingen van de installatie.

Maximale voorzekering van 63 A gG

De technische documentatie geeft een maximale voorzekering van 63 A type gG aan. De definitieve coördinatie van de overstroombeveiliging moet worden uitgevoerd volgens het elektrische schema, de verwachte stroom en de instructies van Cirprotec.

Reactietijd ≤25 ns

De door de fabrikant opgegeven reactietijd is ≤25 ns. Deze snelle werking stelt de beveiliging in staat om zeer kortdurende transiënte impulsen in een elektrische installatie te beperken.

IP20-bescherming

De CS2P-15/230 heeft beschermingsgraad IP20 en is ontworpen om binnen verdeelkasten of geschikte behuizingen te worden geïnstalleerd.

De uiteindelijke kastbehuizing moet het vereiste beschermingsniveau bieden volgens de omgevingsomstandigheden en de installatielocatie.

Breed temperatuurbereik

Het officiële technische gegevensblad specificeert een bedrijfstemperatuurbereik van -40 tot +85 °C en een relatieve vochtigheid van 5 tot 95%.

Deze eigenschappen maken integratie in een breed scala aan verdeelkasten mogelijk, mits de door Cirprotec aangegeven installatievoorwaarden worden nageleefd.

Stevige en zelfdovende behuizing

De geïsoleerde behuizing is vervaardigd uit PC+FV, glasvezelversterkt polycarbonaat, en heeft een grijze kleur RAL 7035. Het materiaal voldoet aan een ontvlambaarheidsclassificatie UL94 V-0.

Deze constructie is gericht op professioneel gebruik in verdeel- en elektrische beveiligingskasten.

Aansluitklemmen voor geleiders tot 35 mm²

De beveiliging ondersteunt verschillende geleiderdoorsneden, afhankelijk van het type kabel:

• Massieve geleider: van 6 tot 35 mm².
• Flexibele geleider: van 6 tot 25 mm².
• Aanhaalkoppel: 4 Nm.

De effectieve kabeldoorsnede moet worden gekozen volgens het ontwerp van de installatie, de verwachte stromen en de toepasselijke regelgeving.

Zonder afstandsindicatiecontact

De referentie 77705228 komt overeen met de standaardversie CS2P-15/230. Cirprotec verkoopt afzonderlijk referentie 77705229 als variant met afstandsindicatie.

Daarom mag aan referentie 77705228 geen afstandssignaleringscontact worden toegeschreven, tenzij dit via een andere compatibele specifieke oplossing wordt toegevoegd.

Toepassingen van de Cirprotec CS2P-15/230

• Elektrische verdeelkasten.
• Compatibele residentiële installaties.
• Commerciële en tertiaire gebouwen.
• Industriële installaties.
• Telecommunicatie.
• Waterbehandelingsinstallaties.
• Bescherming van elektrische en elektronische apparatuur tegen transiënte overspanningen.
• Installaties in TT- en TNS-netten die compatibel zijn met de configuratie van het apparaat.

Technische kenmerken van de Cirprotec 77705228

• Merk: Cirprotec.
• Referentie: 77705228.
• Model: CS2P-15/230.
• Serie: CS.
• Type: overspanningsbeveiliging tegen transiënte overspanningen.
• EN-classificatie: Type 2.
• IEC-classificatie: Klasse II.
• Aantal polen: 2.
• Interne configuratie: 2 polen.
• Uitvoering: monobloc.
• Aantal DIN-modules: 2.
• Montage: 35 mm DIN-rail.
• Door de catalogus aangegeven netconfiguraties: TT / TNS.
• Nominale spanning Un: 230 V AC.
• Frequentie: 50-60 Hz.
• Maximale continue bedrijfsspanning Uc: 275 V AC.
• Nominale ontlaadstroom In: 5 kA, golfvorm 8/20 µs.
• Maximale ontlaadstroom Imax: 15 kA, golfvorm 8/20 µs.
• Beschermingsniveau Up: ≤1,2 kV.
• Reactietijd: ≤25 ns.
• Kortsluitvastheid Isccr: 10 kA.
• Maximale voorzekering: 63 A gG.
• Geïntegreerde kortsluitbeveiliging: nee.
• Geïntegreerde back-upzekering: nee.
• Afstandsindicatiecontact: nee.
• Doorsnede massieve geleider: 6-35 mm².
• Doorsnede flexibele geleider: 6-25 mm².
• Aanhaalkoppel: 4 Nm.
• Beschermingsgraad: IP20.
• Isolerend materiaal: PC+FV.
• Ontvlambaarheidsclassificatie: UL94 V-0.
• Kleur behuizing: grijs RAL 7035.
• Bedrijfstemperatuur: -40 tot +85 °C.
• Relatieve vochtigheid: 5-95%.
• Normen: IEC 61643-11 en EN 61643-11.
• EAN: 8435297811244.

Compacte Type 2-beveiliging voor elektrische verdeelkasten

De Cirprotec CS2P-15/230 combineert een maximale ontlaadstroom van 15 kA, een nominale stroom van 5 kA en een beschermingsniveau Up ≤1,2 kV in slechts 2 DIN-modules. De monobloc-uitvoering vergemakkelijkt de integratie in verdeelkasten waar compacte bescherming tegen transiënte overspanningen vereist is.

De Uc van 275 V, de reactietijd ≤25 ns, de Isccr-capaciteit van 10 kA en het brede temperatuurbereik vormen samen een oplossing gericht op de bescherming van compatibele residentiële, tertiaire en industriële installaties.

Belangrijk: dit apparaat beschermt tegen transiënte overspanningen en vervangt niet de beveiligingen tegen overbelasting, kortsluiting of permanente overspanning die in de installatie nodig kunnen zijn. Het moet worden gecoördineerd met de betreffende beveiligingen en worden geïnstalleerd volgens de instructies van Cirprotec en de toepasselijke regelgeving.
