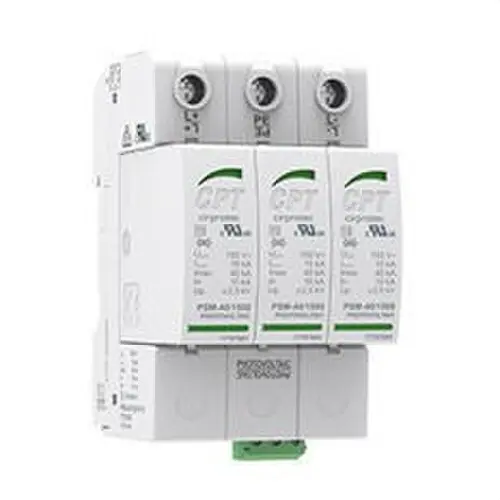

Overspanningsbeveiliging PSM3-40/600 PV 3 modules uitneembaar

De Cirprotec PSM3-40/600 PV overspanningsbeveiliging voor transiënte overspanningen, referentie 77707850, is een overspanningsbeveiliging Type 2 die specifiek is ontwikkeld voor fotovoltaïsche installaties in gelijkstroom. Het heeft een YPV-configuratie met aansluiting L+, L- en PE, een maximale continue bedrijfsspanning Ucpv van 660 V DC en een hoge ontlaadcapaciteit tot 40 kA, waardoor aangesloten apparatuur aan de DC-zijde van de zonne-installatie wordt beschermd.

Het uitneembare ontwerp met 3 modules voor DIN-rail maakt het mogelijk de beveiligingspatronen afzonderlijk te vervangen wanneer ze het einde van hun levensduur bereiken, zonder dat de volledige basis hoeft te worden vervangen. Het apparaat beschikt over een visuele statusindicator, dynamische thermische ontkoppeling en een omkeerbaar chassis om de kabelinvoer vanaf de boven- of onderzijde van de kast te vergemakkelijken.

Type 2-beveiliging voor fotovoltaïsche installaties

De Cirprotec PSM3-40/600 PV is geclassificeerd als PV-overspanningsbeveiliging Type 2 volgens EN en Klasse II volgens IEC. Hij is specifiek ontworpen voor fotovoltaïsche gelijkstroomcircuits en voldoet aan IEC/EN 61643-31.

Zijn functie is het beperken van transiënte spanningspieken die kunnen optreden in gelijkstroomgeleiders door indirecte blikseminslagen of door schakelhandelingen en elektrische storingen, waardoor de spanning die omvormers en andere aangesloten apparatuur bereikt, wordt verlaagd.

Ucpv van 660 V DC

Hoewel de commerciële benaming van het model PSM3-40/600 PV is, bedraagt de door Cirprotec volgens IEC gespecificeerde maximale continue bedrijfsspanning Ucpv 660 V DC.

Met deze waarde moet rekening worden gehouden bij het dimensioneren van de beveiliging van de fotovoltaïsche installatie. De maximale spanning van de zonnegenerator moet in alle voorziene bedrijfsomstandigheden compatibel zijn met de Ucpv van de beveiliging, inclusief de open-klemspanning bij lage temperatuur.

Imax van 40 kA en In van 20 kA

De beveiliging biedt een maximale ontlaadstroom Imax van 40 kA met golfvorm 8/20 µs en een nominale ontlaadstroom In van 20 kA, eveneens met golfvorm 8/20 µs.

• Maximale ontlaadstroom Imax: 40 kA, golfvorm 8/20 µs.
• Nominale ontlaadstroom In: 20 kA, golfvorm 8/20 µs.
• Type beveiliging: PV Type 2 / Klasse II.

Deze eigenschappen maken het mogelijk dat de PSM3-40/600 PV opeenvolgende transiënte impulsen kan weerstaan en afleiden binnen de door de norm en door Cirprotec vastgestelde voorwaarden.

Beschermingsniveau Up ≤2,6 kV

Het door Cirprotec opgegeven spanningsbeschermingsniveau Up is ≤2,6 kV bij de nominale ontlaadstroom, zowel tussen L+ en L- als tussen lijn en aarde.

De Up-waarde vertegenwoordigt de restspanning die aanwezig is tijdens het aanspreken van de beveiliging onder testomstandigheden. Een juiste afstemming met de spanningsvastheid van omvormers en andere apparatuur is essentieel voor een doeltreffende bescherming.

YPV-configuratie met 3 polen

De PSM3-40/600 PV heeft een interne configuratie +, -, PE en gebruikt drie beveiligingselementen. De beschermde modi zijn:

• L+ / PE.
• L- / PE.
• L+ / L-.

Deze YPV-configuratie is specifiek ontworpen voor de bescherming van fotovoltaïsche gelijkstroomlijnen.

Kortsluitvastheid Iscpv van 10 kA

Cirprotec specificeert een kortsluitvastheid Iscpv van 10 kA. Voor de PSM YPV-serie geeft de fabrikant aan dat binnen de voor het apparaat gespecificeerde voorwaarden geen extra voorzekering in het fotovoltaïsche circuit nodig is.

De definitieve coördinatie moet worden uitgevoerd rekening houdend met de beschikbare kortsluitstroom, de string- of generatorbeveiligingen, de omvormer en de specifieke omstandigheden van de installatie.

Dynamische thermische ontkoppeling

De beveiliging bevat een dynamisch thermisch ontkoppelingssysteem dat geoptimaliseerd is voor gelijkspanningen. Wanneer het beveiligingselement het einde van zijn levensduur bereikt of abnormaal functioneert, wordt het systeem losgekoppeld en blijft het beveiligingscircuit open.

Deze functie is ontworpen om de veiligheid van de beveiliging tijdens de levensduur te verhogen en het identificeren van de noodzaak tot vervanging van de patroon te vergemakkelijken.

Visuele statusindicator

Referentie 77707850 beschikt over visuele indicatie om snel de status van de patronen te controleren:

• Groen: beveiliging operationeel.
• Niet groen: patroon aan het einde van zijn levensduur en moet worden vervangen.

Deze standaardreferentie bevat geen afstandssignaleringscontact. Voor die functie heeft Cirprotec de variant PSM3-40/600 PV IR, referentie 77707851.

Uitneembaar formaat met vervangbare patronen

Het uitneembare ontwerp maakt het mogelijk de beveiligingspatronen te verwijderen en te vervangen zonder de volledig geïnstalleerde basis op de DIN-rail te vervangen. Deze eigenschap vergemakkelijkt onderhoudswerkzaamheden en verkort de interventietijd in fotovoltaïsche verdeelkasten.

De patronen zijn mechanisch gecodeerd om te helpen voorkomen dat een onjuiste vervanging wordt geïnstalleerd. Voor de 600 V-variant identificeert Cirprotec de lijnpatroon PSM-40/600 PV met referentie 77707656.

Omkeerbaar chassis

De basis van de beveiliging beschikt over een omkeerbaar chassis waarmee de kabelinvoer vanaf de boven- of onderzijde kan worden aangepast. Deze eigenschap biedt flexibiliteit tijdens de montage en vergemakkelijkt de kabelorganisatie in de elektrische kast.

Reactietijd ≤25 ns

De door Cirprotec gespecificeerde reactietijd is ≤25 ns, waardoor het apparaat kan reageren op extreem snelle overspanningsimpulsen die kenmerkend zijn voor transiënte storingen.

3 modules voor DIN-rail

De PSM3-40/600 PV is ontworpen voor montage op DIN-rail en neemt 3 modules in beslag. De afmetingen zijn ongeveer 54 mm breed, 90 mm hoog en 70 mm diep.

Het modulaire formaat vergemakkelijkt de installatie in DC-beveiligingskasten van fotovoltaïsche systemen samen met scheiders, zekeringen en andere beveiligingselementen.

Aansluitklemmen tot 35 mm²

De aansluitklemmen van de beveiliging ondersteunen de volgende aderdoorsneden:

• Massieve geleider: 6-35 mm².
• Flexibele geleider: 6-25 mm².
• Aanhaalmoment: 3 Nm.

De effectieve aderdoorsnede moet worden bepaald volgens het ontwerp van de installatie en de montage-instructies van de fabrikant.

IP20-bescherming

Het apparaat heeft beschermingsgraad IP20 en is bedoeld voor montage in het interieur van elektrische kasten of geschikte behuizingen die de vereiste beschermingsgraad voor de locatie bieden.

Breed temperatuurbereik

De PSM3-40/600 PV is gespecificeerd voor werking binnen een temperatuurbereik van -40 tot +85 °C en met een relatieve vochtigheid tussen 5 en 95%.

Het gebruikte isolatiemateriaal is PA66 CT1 en heeft een ontvlambaarheidsclassificatie UL94 V-0.

Compact gewicht

De PSM3-40/600 PV-versie heeft een nettogewicht van ongeveer 0,291 kg, wat de montage in verdeel- en fotovoltaïsche beveiligingskasten vergemakkelijkt.

Toepassingen van de Cirprotec PSM3-40/600 PV

• Fotovoltaïsche zonne-installaties.
• DC-beveiligingskasten.
• Bescherming van de gelijkstroomzijde van fotovoltaïsche omvormers.
• Zelfverbruiksinstallaties.
• Commerciële en industriële zonne-daken.
• Fotovoltaïsche installaties die compatibel zijn met de Ucpv-spanning.
• Systemen waar een PV Type 2-beveiliging van 40 kA vereist is.

Technische kenmerken van de Cirprotec 77707850

• Merk: Cirprotec.
• Referentie: 77707850.
• Model: PSM3-40/600 PV.
• Serie: PSM YPV.
• Toepassing: DC-fotovoltaïsche installaties.
• Type: overspanningsbeveiliging tegen transiënte overspanningen.
• IEC-classificatie: Klasse II.
• EN-classificatie: PV Type 2.
• Netconfiguratie: YPV.
• Interne configuratie: +, -, PE.
• Beschermingsmodi: L+/PE, L-/PE en L+/L-.
• Maximale continue bedrijfsspanning Ucpv: 660 V DC.
• Nominale ontlaadstroom In: 20 kA, golfvorm 8/20 µs.
• Maximale ontlaadstroom Imax: 40 kA, golfvorm 8/20 µs.
• Beschermingsniveau Up L+/L-: ≤2,6 kV.
• Beschermingsniveau Up lijn/PE: ≤2,6 kV.
• Kortsluitvastheid Iscpv: 10 kA.
• Reactietijd: ≤25 ns.
• Dynamische thermische ontkoppeling: ja.
• Thermische ontkoppelingsmodus: open circuit.
• Formaat: uitneembaar.
• Vervangbare patronen: ja.
• Statusindicator: visueel.
• Indicatie: groen OK / niet groen vervangen.
• Afstandsindicatie: niet op deze referentie.
• Omkeerbaar chassis: ja.
• Aantal DIN-modules: 3.
• Montage: DIN-rail.
• Breedte: ongeveer 54 mm.
• Hoogte: ongeveer 90 mm.
• Diepte: ongeveer 70 mm.
• Beschermingsgraad: IP20.
• Isolatiemateriaal: PA66 CT1.
• Ontvlambaarheid: UL94 V-0.
• Massieve geleider: 6-35 mm².
• Flexibele geleider: 6-25 mm².
• Aanhaalmoment: 3 Nm.
• Bedrijfstemperatuur: -40 tot +85 °C.
• Relatieve vochtigheid: 5-95%.
• Nettogewicht: 0,291 kg.
• Vervangpatroon voor de 600-versie: PSM-40/600 PV, referentie 77707656.
• Norm: IEC/EN 61643-31.
• Aanvullende certificering: UL 1449 5e editie.

Hoogwaardige Type 2-bescherming voor fotovoltaïek

De Cirprotec PSM3-40/600 PV combineert een Ucpv van 660 V DC met een maximale ontlaadcapaciteit van 40 kA, In van 20 kA en een beschermingsniveau Up ≤2,6 kV. Deze prestaties zijn specifiek gericht op de bescherming van de DC-zijde van fotovoltaïsche installaties tegen transiënte overspanningen.

Het uitneembare ontwerp, de vervangbare en gecodeerde patronen, de visuele statusindicator en het omkeerbare chassis vereenvoudigen zowel de initiële installatie als het latere onderhoud. Dit alles is geïntegreerd in een compact formaat van 3 DIN-modules.

Belangrijk: referentie 77707850 heeft visuele indicatie, maar bevat geen afstandssignaleringscontact. De equivalente versie met afstandsindicatie is 77707851. De selectie van de Ucpv moet worden uitgevoerd rekening houdend met de maximale open-klemspanning van de fotovoltaïsche generator onder de ongunstigste bedrijfsomstandigheden.
