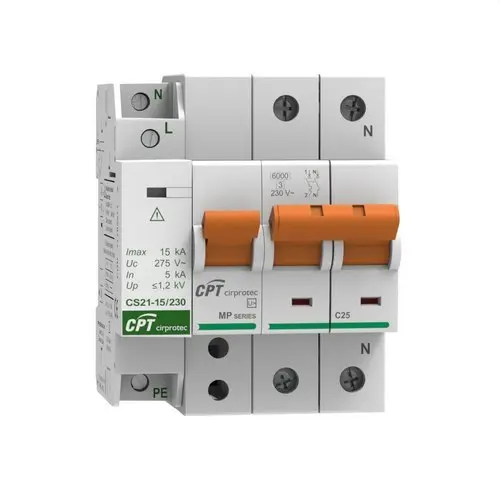

Overspanningsbeveiliging IGA 1P+N 40A

De Cirprotec V-CHECK 2MP-40-D + CS21-beveiliging, referentie 77706397C, is een beveiligingsset voor eenfasige elektrische installaties die bescherming tegen permanente overspanning combineert met een 40 A Algemene Automatische Schakelaar (IGA) en bescherming tegen transiënte overspanning Type 2. De 1P+N-configuratie maakt het mogelijk om verdeelkasten van woningen en andere eenfasige 230 V-installaties te beschermen tegen verschillende spanningsafwijkingen met een compacte en gecoördineerde oplossing.

De set integreert de permanente-overspanningsbeveiliging V-CHECK 2MP-D-40, met een 40 A C-karakteristiek IGA, en een Cirprotec CS21 transiënte beveiliging van 15 kA. Deze combinatie biedt bescherming tegen langdurige verhogingen van de netspanning en tegen kortdurende transiënte pieken veroorzaakt door schakelhandelingen of indirecte effecten van blikseminslag.

Gecombineerde bescherming tegen permanente en transiënte overspanning

De referentie 77706397C bundelt twee complementaire beveiligingstechnologieën. De V-CHECK-module bewaakt permanente overspanningen en schakelt in op de geïntegreerde automatische schakelaar, terwijl de CS21-module transiënte overspanningen begrenst en de energie afvoert binnen de door de fabrikant voorziene voorwaarden.

• Permanente overspanningen: POP-beveiliging conform UNE-EN 50550.
• Transiënte overspanningen: Type 2 / Klasse II-beveiliging.
• Magnetothermische beveiliging: geïntegreerde 40 A IGA met C-karakteristiek.
• Configuratie: eenfasig 1P+N.

Geïntegreerde 40 A IGA met C-karakteristiek

De V-CHECK 2MP-D-40 bevat een Algemene Automatische Schakelaar van 40 A met C-uitloopeigenschap. Naast het uitschakelen van de installatie wanneer de beveiliging een permanente overspanning detecteert, biedt de installatieautomaat bescherming tegen overbelasting en kortsluiting volgens de nominale kenmerken.

Het opgegeven uitschakelvermogen voor deze reeks is 6 kA volgens UNE-EN 60898-1.

POP-beveiliging tegen permanente overspanning

De V-CHECK-module bewaakt de voedingsspanning van de installatie en is ontworpen om deze los te koppelen wanneer een permanente overspanning optreedt die de door het apparaat voorziene grenzen overschrijdt.

Dit type afwijking kan aanzienlijk langer aanhouden dan een transiënte overspanning en kan huishoudelijke apparaten, elektronische apparatuur, voedingen en andere aangesloten verbruikers beïnvloeden.

Bescherming conform UNE-EN 50550

De V-CHECK MP-D-reeks is ontworpen als POP-beveiliging tegen permanente overspanning conform UNE-EN 50550 en wordt voorgemonteerd geleverd met geïntegreerde installatieautomaat.

Deze integratie vereenvoudigt de montage in de verdeelkast en vermindert de noodzaak van onderlinge bekabeling tussen afzonderlijke componenten.

15 kA transiënte Type 2-beveiliging

De set bevat bovendien een Cirprotec CS21-beveiliging voor transiënte overspanningen, geclassificeerd als Type 2 volgens EN IEC 61643-11 en Klasse II. Deze is bijzonder geschikt als beveiliging in verdeelkasten van installaties die niet rechtstreeks aan blikseminslag worden blootgesteld, of als tweede trap wanneer er stroomopwaarts een Type 1-beveiliging aanwezig is.

De CS21 biedt een maximale ontlaadstroom Imax van 15 kA met golfvorm 8/20 µs en een nominale ontlaadstroom In van 5 kA.

Compacte 2-polige CS21 in één module

De CS21-transiënte beveiliging heeft een interne 1+1-configuratie met 2 polen en neemt slechts 1 DIN-railmodule in beslag. Hij is ontworpen voor TT- en TNS-netten en biedt bescherming in de modi L-N en N-PE.

Het monoblock-ontwerp maakt het mogelijk om transiënte beveiliging toe te voegen met een minimale ruimte-inname in de verdeelkast.

Nominale spanning van 230 V

De set is bedoeld voor eenfasige laagspanningsinstallaties. De CS21 werkt met een nominale spanning van 230 V AC bij 50-60 Hz, terwijl de permanente-overspanningsbeveiliging V-CHECK MP-D is ontworpen voor eenfasige 1F+N-toepassingen.

Transiënte beveiliging met thermische ontkoppeling

De CS21-module bevat dynamische thermische ontkoppeling. Dit systeem maakt het mogelijk het beveiligingselement intern los te koppelen wanneer het het einde van zijn levensduur bereikt of wanneer zich een toestand voordoet die de veilige werking in gevaar brengt.

Daarnaast beschikt hij over visuele LED-indicatie om de status van de beveiliging eenvoudig te controleren.

Kortsluitvastheid van 10 kA van de CS21

Voor de CS21-transiënte module specificeert Cirprotec een kortsluitvastheid Isccr van 10 kA en een maximale voorzekering van 63 A type gG.

De coördinatie met de overstroombeveiligingen van de verdeelkast moet worden uitgevoerd met inachtneming van de aanwijzingen van de fabrikant en de werkelijke kenmerken van de installatie.

Montage op DIN-rail

Alle elementen van de set zijn ontworpen voor modulaire montage op DIN-rail. De permanente-overspanningsbeveiliging met IGA neemt 3 modules in beslag en de CS21 1 module, waardoor de set ongeveer 4 DIN-modules vereist.

Deze configuratie maakt het mogelijk de belangrijkste beveiligingen tegen spanningsafwijkingen in een beperkte ruimte in de verdeelkast te integreren.

Aansluitingen van de transiënte beveiliging

De CS21 accepteert stijve geleiders van 6 tot 35 mm² en flexibele geleiders van 6 tot 25 mm². De behuizing is vervaardigd uit polycarbonaat met UL94 V-0 ontvlambaarheidsclassificatie.

De definitieve geleiderdoorsnede moet worden gekozen op basis van de kenmerken van de installatie, de aanwezige beveiligingen en de geldende elektrische normen.

Breed omgevingsbereik van de CS21-module

Cirprotec specificeert voor de CS21 een bedrijfstemperatuurbereik van -40 tot +85 °C en een toelaatbare relatieve vochtigheid van 5 tot 95%.

Toepassingen van de Cirprotec 77706397C

• Eenfasige elektrische verdeelkasten in woningen.
• Appartementen en tweede woningen.
• Commerciële ruimtes.
• Kantoren en kleine bedrijven.
• Verenigingen van eigenaars.
• Renovaties van verdeelkasten.
• Installaties waar een 40 A IGA vereist is.
• Bescherming van elektrische en elektronische apparatuur tegen permanente en transiënte overspanning.

Technische kenmerken van de Cirprotec 77706397C

• Merk: Cirprotec.
• Referentie: 77706397C.
• Set: V-CHECK 2MP-40-D + CS21.
• Type: gecombineerde bescherming tegen permanente en transiënte overspanning met IGA.
• Toepassing: eenfasige installatie.
• Configuratie: 1P+N.
• Nominale stroom van de IGA: 40 A.
• Karakteristiek van de IGA: C.
• Uitschakelvermogen van de IGA: 6 kA volgens UNE-EN 60898-1.
• Bescherming tegen permanente overspanning: ja.
• POP-norm: UNE-EN 50550.
• Bescherming tegen transiënte overspanning: ja.
• Transiënte beveiliging: CS21.
• Transiënte classificatie: Type 2 / Klasse II.
• Configuratie van de CS21: 1+1, 2 polen.
• Nominale spanning van de CS21: 230 V AC.
• Frequentie: 50-60 Hz.
• Maximale ontlaadstroom Imax: 15 kA, golfvorm 8/20 µs.
• Nominale ontlaadstroom In: 5 kA, golfvorm 8/20 µs.
• Kortsluitvastheid Isccr van de CS21: 10 kA.
• Maximale voorzekering van de CS21: 63 A gG.
• Dynamische thermische ontkoppeling: ja.
• Statusindicatie van de CS21: visueel via LED.
• Netconfiguraties van de CS21: TT en TNS.
• Beschermingsmodi: L-N / N-PE.
• Formaat van de CS21: monoblock.
• Modules van de permanente beveiliging + IGA: 3.
• Modules van de CS21: 1.
• Benodigde ruimte van de set: ongeveer 4 DIN-modules.
• Montage: DIN-rail.
• Toegestane stijve geleider door CS21: 6-35 mm².
• Toegestane flexibele geleider door CS21: 6-25 mm².
• Isolatiemateriaal van de CS21: polycarbonaat.
• Ontvlambaarheid: UL94 V-0.
• Bedrijfstemperatuur van de CS21: -40 tot +85 °C.
• Relatieve vochtigheid van de CS21: 5-95%.
• Normen van de transiënte beveiliging: IEC 61643-11 / EN IEC 61643-11.
• EAN van de set: 8435297856047.

Integrale bescherming voor eenfasige 40 A-verdeelkasten

De Cirprotec 77706397C maakt het mogelijk om in één set een 40 A C-karakteristiek IGA, POP-bescherming tegen permanente overspanning en een 15 kA Type 2-afleider voor transiënte overspanning te combineren. Deze combinatie is bijzonder geschikt voor eenfasige verdeelkasten waar zowel de installatie als de aangesloten apparatuur tegen verschillende netspanningsafwijkingen moet worden beschermd.

De voorgemonteerde configuratie, het modulaire formaat en de integratie van de compacte CS21 vergemakkelijken de montage en verminderen de benodigde ruimte ten opzichte van oplossingen met volledig afzonderlijke apparaten.

Belangrijk: referentie 77706397C omvat naast de permanente beveiliging en de in de titel vermelde IGA ook bescherming tegen transiënte overspanning. De selectie, coördinatie en installatie van de set moeten worden uitgevoerd volgens het netwerkschema en de instructies van Cirprotec.
