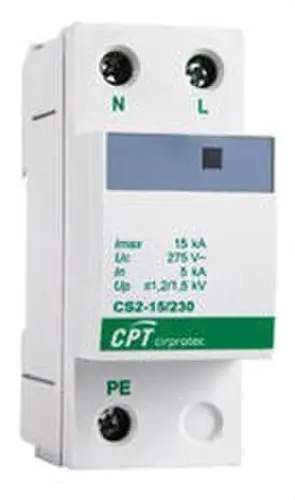

Overspanningsbeveiliging enkel fase 1P+N 15kA

De Cirprotec CS2-15/230 overspanningsbeveiliging voor transiënte overspanningen, referentie 77705211, is een Type 2-apparaat ontworpen om eenfasige elektrische installaties te beschermen tegen kortdurende spanningspieken. Het heeft een interne configuratie 1+1 met 2 polen, is geschikt voor TT- en TNS-netten en beschermt de modi L-N en N-PE, waardoor het een compacte oplossing biedt voor residentiële, commerciële en tertiaire verdeelkasten.

De CS2-15/230 heeft een maximale ontlaadstroom Imax van 15 kA en een nominale ontlaadstroom In van 5 kA, beide met golfvorm 8/20 µs. Hij werkt op een nominale spanning van 230 V AC, ondersteunt een maximale continue bedrijfsspanning Uc van 275 V en neemt slechts 2 modules in op DIN-rail.

Type 2-bescherming tegen transiënte overspanningen

De Cirprotec 77705211 is geclassificeerd als Type 2-beveiliging volgens EN 61643-11 en Klasse II volgens IEC 61643-11. Hij is bedoeld om transiënte overspanningen te beperken die worden veroorzaakt door schakelhandelingen in het elektriciteitsnet of door indirecte effecten van blikseminslagen.

Cirprotec raadt de CS 15-serie aan als tweede beschermingsniveau in verdeelkasten waar al een Type 1-beveiliging aanwezig is, of als eerste niveau in winkels, woningen en andere installaties die niet rechtstreeks aan blikseminslag zijn blootgesteld en geen extern bliksembeveiligingssysteem hebben.

1+1-configuratie voor eenfasig net

Hoewel dit commercieel kan worden omschreven als een eenfasige 1P+N-beveiliging, identificeert Cirprotec deze referentie technisch als een interne 1+1-configuratie met 2 polen.

De beschermingsmodi zijn:

• L-N: bescherming tussen fase en nul.
• N-PE: bescherming tussen nul en beschermingsgeleider.

Deze architectuur is speciaal ontworpen voor eenfasige installaties in compatibele TT- en TNS-schema's.

Imax van 15 kA en In van 5 kA

De CS2-15/230 levert een maximale ontlaadstroom Imax van 15 kA en een nominale ontlaadstroom In van 5 kA, beide getest met een golfvorm van 8/20 µs.

• Imax: 15 kA.
• In: 5 kA.
• Golfvorm: 8/20 µs.

Deze waarden bepalen het vermogen van de beveiliging om transiënte impulsen te geleiden binnen de door de toepasselijke normen vastgestelde omstandigheden.

Beschermingsniveau Up

Cirprotec specificeert verschillende beschermingsniveaus afhankelijk van de aansluitingsmodus:

• Up tussen L-N: ≤1,2 kV.
• Up tussen N-PE: ≤1,5 kV.

Het Up-niveau geeft de restspanning aan die aanwezig is op de aansluitklemmen van de beveiliging tijdens werking onder genormaliseerde testomstandigheden.

Maximale continue bedrijfsspanning van 275 V

De beveiliging is ontworpen voor een nominale spanning van 230 V AC bij 50-60 Hz en ondersteunt een maximale continue bedrijfsspanning Uc van 275 V zowel tussen L-N als tussen N-PE.

De juiste selectie van Uc zorgt ervoor dat het apparaat operationeel blijft tijdens normale netspanningsvariaties zonder zijn functie tegen transiënte overspanningen in gevaar te brengen.

Kortsluitvastheid van 10 kA

De CS2-15/230 heeft een kortsluitvastheid Isccr van 10 kA volgens de door Cirprotec gespecificeerde voorwaarden.

De fabrikant geeft bovendien een maximale voorzekering van 63 A type gG aan. De coördinatie met overstroombeveiligingen moet worden uitgevoerd volgens de werkelijke kenmerken van de installatie.

Snelle reactie op impulsen

De gespecificeerde reactietijden zijn:

• L-N: ≤25 ns.
• N-PE: ≤100 ns.

Deze snelle werking maakt het mogelijk om zeer kortdurende overspanningen te beperken voordat ze zich verspreiden naar de aangesloten apparatuur stroomafwaarts.

LED-statusindicator

Referentie 77705211 bevat visuele signalering via LED om de status van de beveiliging tijdens inspectie- en onderhoudswerkzaamheden eenvoudig te controleren.

Deze versie mag niet worden verward met referentie 77705212, die overeenkomt met het equivalente model met afstandsindicatie.

Monobloc-formaat van 2 DIN-modules

De Cirprotec CS2-15/230 heeft een monobloc-constructie en neemt 2 modules in op DIN-rail. De afmetingen zijn ongeveer 36 mm breed, 90 mm hoog en 58 mm diep.

Dit compacte formaat vergemakkelijkt de integratie in verdeelkasten waar de beschikbare ruimte beperkt is.

Klemmen voor geleiders tot 35 mm²

De aansluitklemmen ondersteunen de volgende doorsneden:

• Massieve geleider: 6 tot 35 mm².
• Flexibele geleider: 6 tot 25 mm².
• Aanhaalmoment: 4 Nm.

De uiteindelijke geleiderdoorsnede moet worden bepaald volgens het ontwerp van de installatie en de toepasselijke wettelijke voorschriften.

IP20-bescherming en zelfdovende behuizing

Het apparaat heeft beschermingsgraad IP20 en is bedoeld voor montage in het interieur van geschikte kasten of behuizingen.

De isolerende behuizing is vervaardigd uit met glasvezel versterkt polycarbonaat, PC+GV, in grijs RAL 7035, met ontvlambaarheidsclassificatie UL94 V-0.

Breed temperatuurbereik

Cirprotec specificeert een bedrijfstemperatuurbereik van -40 tot +85 °C en een toegestane relatieve vochtigheid van 5 tot 95%.

Toepassingen van de Cirprotec CS2-15/230

• Eenfasige verdeelkasten.
• Woningen en residentiële gebouwen.
• Commerciële ruimtes.
• Kantoren.
• Installaties in de tertiaire sector.
• Compatibele industriële installaties.
• Bescherming van elektrische en elektronische apparatuur.
• TT- en TNS-netten.
• Tweede beschermingsniveau achter een Type 1-beveiliging.
• Eerste niveau in installaties die niet rechtstreeks aan bliksem zijn blootgesteld wanneer de configuratie dit toelaat.

Technische kenmerken van de Cirprotec 77705211

• Merk: Cirprotec.
• Referentie: 77705211.
• Model: CS2-15/230.
• Serie: CS 15.
• Type: overspanningsbeveiliging voor transiënte overspanningen.
• EN-classificatie: Type 2.
• IEC-classificatie: Klasse II.
• Interne configuratie: 1+1.
• Aantal polen: 2.
• Toepassing: eenfasig net.
• Netconfiguraties: TT en TNS.
• Beschermingsmodi: L-N / N-PE.
• Nominale spanning Un: 230 V AC.
• Frequentie: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 275 V AC.
• Nominale ontlaadstroom In: 5 kA, golfvorm 8/20 µs.
• Maximale ontlaadstroom Imax: 15 kA, golfvorm 8/20 µs.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Kortsluitvastheid Isccr: 10 kA.
• Maximale voorzekering: 63 A gG.
• Reactietijd L-N: ≤25 ns.
• Reactietijd N-PE: ≤100 ns.
• Statusindicatie: LED.
• Afstandsindicatie: niet op deze referentie.
• Formaat: monobloc.
• Aantal modules: 2.
• Montage: DIN-rail.
• Breedte: ongeveer 36 mm.
• Hoogte: ongeveer 90 mm.
• Diepte: ongeveer 58 mm.
• Netto gewicht: 0,118 kg.
• Beschermingsgraad: IP20.
• Isolatiemateriaal: PC+GV.
• Kleur: grijs RAL 7035.
• Ontvlambaarheid: UL94 V-0.
• Massieve geleider: 6-35 mm².
• Flexibele geleider: 6-25 mm².
• Aanhaalmoment: 4 Nm.
• Bedrijfstemperatuur: -40 tot +85 °C.
• Relatieve vochtigheid: 5-95%.
• Normen: IEC 61643-11 en EN 61643-11.

Compacte Type 2-bescherming voor eenfasige netten

De Cirprotec CS2-15/230 combineert een 1+1-configuratie, Imax van 15 kA, In van 5 kA en beschermingsniveaus tot ≤1,2 kV tussen fase en nul in een monobloc-formaat van slechts 2 DIN-modules. Hij is bijzonder geschikt voor de bescherming van verdeelkasten tegen transiënte overspanningen in TT- en TNS-netten.

De LED-indicator, kortsluitvastheid Isccr van 10 kA, brede temperatuurbereik en klemmen voor geleiders tot 35 mm² vergemakkelijken de integratie in residentiële, commerciële en professionele installaties.

Belangrijk: dit apparaat beschermt uitsluitend tegen transiënte overspanningen. Het biedt geen bescherming tegen permanente overspanningen en vervangt de noodzakelijke installatieautomaten of aardlekschakelaars niet.
