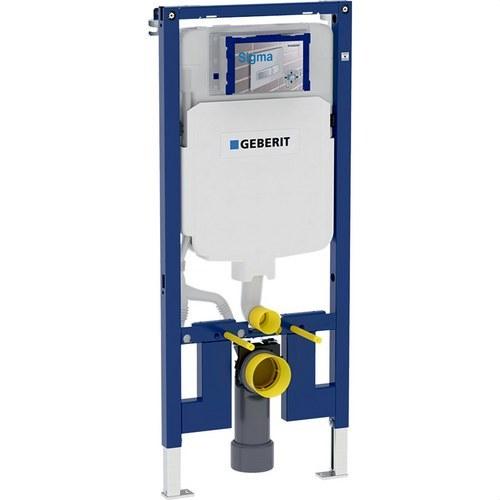

Duofix-frame met reservoir voor hangend toilet 114cm

Geberit Duofix element van 114 cm met ingebouwde Sigma 8 cm spoelreservoir en PVC afvoerkolbocht, ontworpen voor hangtoiletten. Zelfdragende statische structuur met corrosiebestendige poedercoating. Productieserie 2025. Geschikt voor frontbediening met enkele, dubbele of onderbreekbare spoeling. Volledig geïsoleerd reservoir tegen condensatie.

Toepassingen

• Wanden van metalen of houten frame.
• Geberit Duofix systeemwanden.
• Installatie in framewanden op volledige of gedeeltelijke hoogte.
• Installatie in scheidingswanden op volledige hoogte.
• Opbouwhoogtes van 0–30 cm.
• Hangtoiletten met aansluitmaten volgens EN 33.

Belangrijkste eigenschappen

• Zelfdragend frame met poedercoating, beschermd tegen corrosie.
• Compatibel met toiletprojecties tot 70–75 cm.
• Uitneembare plaat voor zijwaartse bevestiging op metalen/houten profielen of Duofix stijlen.
• Alternatieve bevestigingspositie voor wandankers.
• Draaibare steunplaten voor UW 50 en UW 75 profielen; gereedschapsloze montage op Duofix rail.
• Verstelbare, gegalvaniseerde en antislip poten.
• Afvoerkolbocht zonder gereedschap te monteren; 80 mm diepteverstelling en mogelijkheid tot vooruitgeschoven verticale montage.
• Verlengde afvoerkolbocht voor aansluiting op de vloer.
• Met geleidingsbuis voor toekomstige watertoevoer voor Geberit AquaClean bidettoiletten en bekabeling.
• Bovenaansluiting links; inkortbare beschermbox tegen vocht en vuil.
• Onderhoud en afstelling van het reservoir zonder gereedschap.

Technische informatie

• Dynamische druk: 0,1–10 bar.
• Maximale watertemperatuur: 25 °C.
• Spoelvolume (fabrieksinstelling): 6/3 l.
• Totaal spoelvolume, instelbereik: 4 / 4,5 / 6 / 7,5 l.
• Deelspoeling, instelbereik: 2–4 l.
• Materiaal frame: gepoedercoat staal.

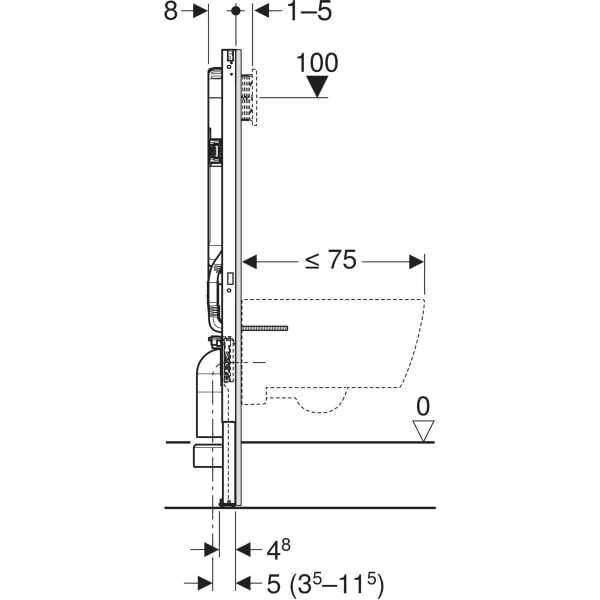

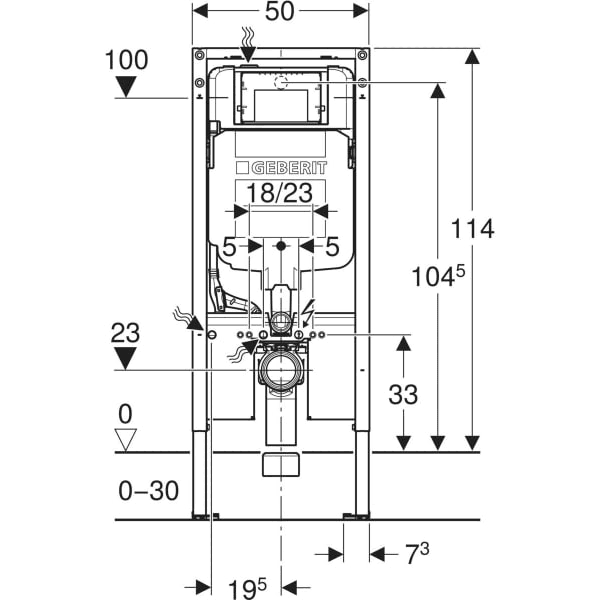

Afmetingen

• Elementhoogte: 1140 mm.
• Framebreedte: 500 mm.
• Reservoirdikte: 80 mm (Sigma 8 cm).

Leveringsomvang

• Aansluiting Rp 1/2" (compatibel met MasterFix en MeplaFix) met geïntegreerde hoekstopkraan.
• Vooraf gemonteerde montagebox / beschermbox.
• 2 wandankers.
• Aansluitset voor toilet ø 90 mm.
• PVC afvoerkolbocht ø 90 mm en verloopstuk ø 90/110 mm.
• Bevestigings- en beschermingsmateriaal.

Aanvullende accessoires (optioneel)

• Duofix pootmontageset voor achterwand.
• Geberit geluidsisolatieset voor hangtoilet.
• Duofix pootverlengset (20 cm).
• Lade voor Geberit DuoFresh stick (Sigma 8 cm reservoir).
• Geberit DuoFresh module met automatische bediening en lade voor stick (Sigma 8 cm reservoir).

Installatie-opmerkingen

• Frontbediening compatibel met Geberit Sigma bedieningsplaten (niet inbegrepen).
• Direct spoelen mogelijk met fabrieksinstellingen.
• Inclusief bevestiging voor elektrische aansluiting en leiding voor AquaClean voeding.
