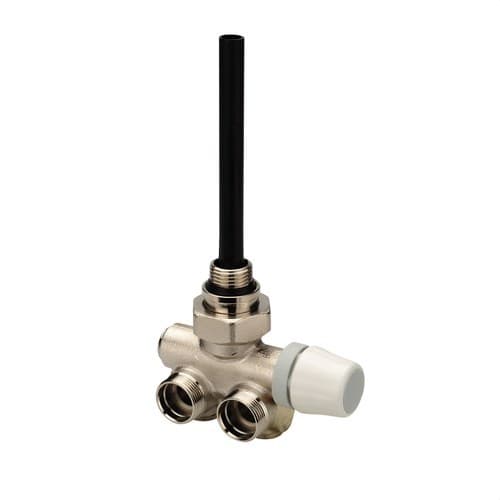

Thermostatische monotube handdoekradiator wand ventiel linker kop mannelijke schroefdraad 1/2"

De Orkli 52110-klep is een thermostatisch instelbare monotube-klep, speciaal ontworpen voor handdoekradiatoren met leidingen die uit de muur komen. Deze uitvoering heeft de koppositie aan de linkerkant en beschikt over een 1/2" buitendraad aansluiting op de radiator, een M24 x 1,5 aansluiting voor de buis en een M28 x 1 schroefdraad voor het plaatsen van een compatibele thermostatische kop.

Naast het regelen van het openen en sluiten van de radiator maakt deze klep hydraulische inregeling van het circuit mogelijk via de regelplug, waarmee het maximale debiet dat de handdoekradiator binnenkomt wordt begrensd. Wordt geleverd met geïntegreerde insteeksonde en handmatige bedieningsknop, die eenvoudig kan worden vervangen door een compatibele Orkli thermostatische kop om de temperatuurregeling van de ruimte te automatiseren.

Specifieke monotube-klep voor handdoekradiatoren

Referentie 52110 behoort tot het assortiment thermostatisch instelbare monotube-kleppen van Orkli voor handdoekradiatoren. Deze is ontworpen voor installaties waarbij aanvoer en retour deel uitmaken van een monotube-circuit en samenkomen in de klep aan de onderzijde van de radiator.

De configuratie van deze referentie is voorbereid voor installaties met leidingen uit de muur en een kop aan de linkerkant. Orkli verkoopt een aparte referentie voor een rechterkop, dus het is raadzaam de vereiste oriëntatie te controleren vóór het bestellen.

Kop aan de linkerkant

De positie van de kop is een essentieel kenmerk van deze referentie. Bij de Orkli 52110 bevindt de handmatige knop of toekomstige thermostatische kop zich aan de linkerkant van het geheel.

Deze configuratie maakt het eenvoudiger om de klep aan te passen aan de positie van de leidingen, de handdoekradiator en de beschikbare ruimte in de installatie, zonder een klep met de tegenovergestelde oriëntatie te gebruiken.

Voorbereid voor thermostatische regeling

De klep wordt geleverd met een handmatige bedieningsknop waarmee de doorstroming naar de radiator kan worden geopend of gesloten. Deze knop kan worden vervangen door een thermostatische kop met M28 x 1 aansluiting.

Door een thermostatische kop te plaatsen, kan de klep automatisch de waterdoorstroming regelen op basis van de gekozen kamertemperatuur, waardoor het comfortniveau in de ruimte behouden blijft zonder de radiator voortdurend handmatig bij te stellen.

Belangrijk: de thermostatische kop is niet inbegrepen bij de klep en moet apart worden aangeschaft.

Hydraulische inregeling via regelplug

De thermostatisch instelbare monotube-klep voor handdoekradiatoren maakt twee regelingen mogelijk. Enerzijds regelt zij het openen of sluiten van de radiator; anderzijds kan het hydraulische circuit worden ingeregeld door de regelplug met een inbussleutel te bedienen.

Met deze afstelling kan het maximale debiet dat de radiator binnenkomt worden beperkt, wat helpt om de installatie in balans te brengen wanneer meerdere afgiftepunten op hetzelfde monotube-circuit zijn aangesloten.

Geïntegreerde insteeksonde

Orkli levert deze monotube-serie met een geïntegreerde insteeksonde. De sonde voert het inkomende water naar de binnenzijde van de radiator om een goede circulatie door de handdoekradiator te bevorderen.

De fabrikant geeft aan dat de in de radiator geplaatste sonde ongeveer twee derde van de totale lengte van de radiator moet overschrijden voor een correcte werking.

Maakt volledige afsluiting van de radiator mogelijk

Wanneer de knop en de spindel in gesloten stand staan, kan de klep de radiator volledig afsluiten. Zo kunnen bepaalde werkzaamheden aan de handdoekradiator worden uitgevoerd zonder het volledige verwarmingscircuit te hoeven leegmaken.

Deze eigenschap vergemakkelijkt onderhouds- of vervangingswerkzaamheden aan de radiator, mits de installatie correct is uitgevoerd.

Omkeerbare klep

De klep kan met verschillende stromingsrichtingen werken. Orkli raadt echter aan dat de aanvoer van warm water plaatsvindt aan de zijde die het verst van de knop of thermostatische kop verwijderd is.

Het respecteren van de aanbevolen oriëntatie helpt om het door de fabrikant beoogde hydraulische gedrag en een goede circulatie in de radiator te bereiken.

1/2" buitendraad aansluiting op de radiator

De aansluiting op de radiator is 1/2" buitendraad. De technische fiche van Orkli specificeert een aansluiting via cilindrische ISO 228/1 schroefdraad met O-ring en beschermring voor afdichting op de radiatorkoppeling, naast de bijbehorende schroefaansluiting die voor het geheel is aangegeven.

Deze configuratie is specifiek ontwikkeld voor handdoekradiatoren die compatibel zijn met een 1/2" aansluiting.

M24 x 1,5 aansluiting op de buis

De aansluiting voor de leiding is M24 x 1,5. Met de juiste adapteraccessoires voorziet Orkli in aansluitingen voor verschillende soorten en diameters leidingen.

• PER / PEX: diameters van 12 tot 20 mm, afhankelijk van het accessoire.
• Meerlagenbuis: diameters van 12 tot 20 mm, afhankelijk van het accessoire.
• PB: diameters van 12 tot 20 mm, afhankelijk van het accessoire.
• Koperen buis: diameters van 12 tot 16 mm, afhankelijk van het accessoire.

Belangrijk: de accessoires en koppelingen voor aansluiting op de leiding zijn niet inbegrepen en moeten worden gekozen op basis van het materiaal en de diameter van de geïnstalleerde buis.

M28 x 1 aansluiting voor thermostatische kop

De aansluiting voor de thermostatische actuator is M28 x 1. Deze maat maakt het mogelijk de meegeleverde knop te vervangen door een compatibele Orkli thermostatische kop.

Voordat een kop van een andere fabrikant wordt geïnstalleerd, moet uitdrukkelijk worden gecontroleerd of deze mechanisch en functioneel compatibel is met de schroefdraad en de slag van de spindel.

Vervaardigd uit vernikkeld messing

Het klephuis is vervaardigd uit messing EN 12165 CW617 en heeft een vernikkelde oppervlakteafwerking. De bedieningsas is van roestvrij staal en de afsluitspindel is eveneens vervaardigd uit messing.

De hydraulische afdichtingen zijn van EPDM, terwijl de bedieningsknop van ABS is gemaakt. De sondehouder en de sonde zelf of pipet zijn vervaardigd uit PA66.

Voor water en glycolmengsels

De klep is ontworpen voor gebruik met water en met water-glycolmengsels die veel worden toegepast in verwarmingscircuits. Orkli stelt een maximaal glycolpercentage van 30% vast.

De toegestane vloeistoftemperatuur ligt tussen 5 en 100 °C.

Maximale werkdruk van 6 bar

De technische fiche geeft een maximale werkdruk van 6 bar en een maximale differentiaaldruk van 1 bar aan.

Om de kans op hinderlijke geluiden in de installatie te beperken, raadt Orkli aan een differentiaaldruk van 0,3 bar niet te overschrijden.

Technische kenmerken van de Orkli 52110-klep

• Merk: Orkli.
• Referentie: 52110.
• EAN: 8426562521104.
• Type: thermostatisch instelbare monotube-klep.
• Toepassing: handdoekradiatoren.
• Installatietype: monotube.
• Herkomst van de leidingen: uit de muur.
• Positie van de kop: links.
• Aansluiting op de radiator: 1/2" buitendraad.
• Aansluiting op de buis: M24 x 1,5.
• Aansluiting voor thermostatische kop: M28 x 1.
• Insteeksonde: geïntegreerd.
• Hydraulische regeling: via regelplug.
• Meegeleverde bediening: handmatige knop.
• Thermostatische kop: compatibel, niet inbegrepen.
• Aansluitaccessoires voor de buis: niet inbegrepen.
• Compatibele PER/PEX-, meerlagen- of PB-buis: Ø12-20 mm met geschikt accessoire.
• Compatibele koperen buis: Ø12-16 mm met geschikt accessoire.
• Werkmedium: water of glycolmengsels.
• Maximale glycolconcentratie: 30%.
• Vloeistoftemperatuur: 5-100 °C.
• Maximale werkdruk: 6 bar.
• Maximale differentiaaldruk: 1 bar.
• Aanbevolen differentiaaldruk om geluid te beperken: ≤0,3 bar.
• Materiaal van het lichaam: messing EN 12165 CW617.
• Afwerking: vernikkeld.
• Bedieningsas: roestvrij staal.
• Afsluitspindel: messing EN 12165 CW617.
• Hydraulische afdichtingen: EPDM.
• Knop: ABS.
• Sondehouder: PA66.
• Sonde: PA66.

Een compacte oplossing voor het regelen van monotube-handdoekradiatoren

De Orkli 52110 bundelt in één geheel de aansluiting van de handdoekradiator op het monotube-circuit, de debietregeling, de mogelijkheid om de radiator af te sluiten en de voorbereiding voor het installeren van een thermostatische kop. Het specifieke ontwerp voor uit de muur komende leidingen en een linkerkop maakt het mogelijk de installatie aan te passen aan situaties waarin deze oriëntatie nodig is.

De geïntegreerde sonde, de regeling via de regelplug en de M28 x 1 aansluiting voor thermostatische regeling bieden een complete oplossing voor zowel nieuwe installaties als compatibele vervangingen in monotube-verwarmingssystemen.

Belangrijk: dit product bevat de klep met handmatige knop en insteeksonde. De thermostatische kop en de accessoires/koppelingen voor aansluiting op de leiding zijn niet inbegrepen en moeten apart worden gekozen op basis van het geïnstalleerde systeem.
