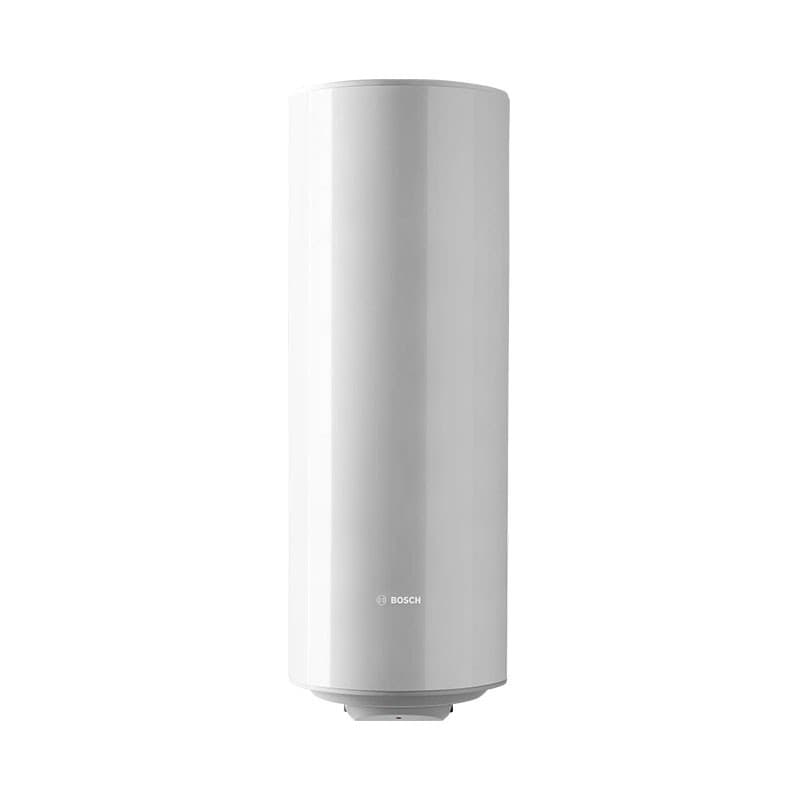

Verticale elektrische boiler Bosch Tronic TR2000TF van 500 liter

De elektrische boiler Bosch Tronic TR2000TF 500 B, referentie 7736506216, is een elektrische accumulator met grote capaciteit, ontworpen voor installaties met een hoge vraag naar sanitair warm water. Hij beschikt over 500 liter bruikbaar volume, een elektrische weerstand van 6.000 W en driefasige voeding op 400 V, waarbij een grote opslagcapaciteit wordt gecombineerd met een vat van geëmailleerd staal, bescherming via een magnesiumanode en hoogwaardige thermische isolatie.

Het ontwerp is voorbereid voor verticale vloerinstallatie, in tegenstelling tot modellen met een kleinere capaciteit uit dezelfde familie die aan de muur kunnen worden gemonteerd. De Tronic TR2000TF 500 B bevat handmatige temperatuurregeling, hydraulische aansluitingen G 1", veiligheidsklep en meegeleverde galvanische isolatoren, en vormt een oplossing die bijzonder geschikt is wanneer grote hoeveelheden opgeslagen SWW nodig zijn.

Elektrische boiler met grote capaciteit en 500 liter vat

De Bosch Tronic TR2000TF 500 B behoort tot de Tronic-serie voor installaties met grote warmwaterverbruiksbehoeften.

Het vat biedt een bruikbaar opslagvolume van 500 liter, waardoor een aanzienlijke reserve aan SWW beschikbaar is en hoge verbruiken of meerdere tappunten kunnen worden bediend, afhankelijk van de dimensionering van de installatie.

De officiële energiefiche vermeldt bovendien een volume van gemengd water bij 40 °C (V40) van 761 liter, een waarde die is verkregen onder de genormaliseerde testomstandigheden die voor de energielabeling zijn vastgesteld.

Elektrisch vermogen van 6 kW

De boiler is uitgerust met een elektrische weerstand van 6.000 W om het opgeslagen water te verwarmen.

Dit hoge vermogen is afgestemd op een vat van 500 liter en maakt een opgegeven opwarmtijd mogelijk van ongeveer 4 uur en 50 minuten voor een temperatuurstijging van 50 °C.

De werkelijke tijd die nodig is om het water te verwarmen hangt af van de begintemperatuur, de ingestelde temperatuur, de omgevingsomstandigheden en het gelijktijdige verbruik tijdens het verwarmingsproces.

Driefasige voeding op 400 V

Referentie 7736506216 vereist een driefasige elektrische voeding van 400 V en 50 Hz.

De technische documentatie van Bosch vermeldt een nominale stroom van ongeveer 8,7 A per fase en een referentie-voedingskabeldoorsnede van 2,5 mm².

Vanwege het vermogen en de driefasige voeding moet de elektrische aansluiting worden uitgevoerd door een gekwalificeerde vakman en moeten beveiligingen, geleiderdoorsneden en uitschakelinrichtingen worden gedimensioneerd volgens de handleiding van de fabrikant en de geldende elektrische voorschriften.

Binnenvat van geëmailleerd staal

De accumulator is vervaardigd met een vat van geëmailleerd staal volgens de Bosch-specificaties voor de opslag van drinkwater.

Het email beschermt het binnenoppervlak dat in contact blijft met het water en maakt deel uit van het corrosiebeschermingssysteem van de boiler.

Magnesiumanode voor corrosiebescherming

De Tronic TR2000TF 500 B is voorzien van een magnesium beschermanode die de bescherming van het geëmailleerde vat tegen corrosie aanvult.

De anode is een verbruiksdeel en moet periodiek worden gecontroleerd tijdens het onderhoud van de boiler. De staat en vervangingsfrequentie hangen onder meer af van de kwaliteit en samenstelling van het water in de installatie.

Hoogwaardige thermische isolatie

De boiler gebruikt CFK-vrije polyurethaan thermische isolatie om warmteverliezen van het opgeslagen water te beperken.

De technische documentatie vermeldt een isolatiedikte van ongeveer 49 mm en warmteverliezen via de mantel van 2,72 kWh per 24 uur.

Een goede isolatie helpt de watertemperatuur langer te behouden en vermindert de energie die nodig is om warmteverliezen te compenseren wanneer er geen verbruik is.

Temperatuur instelbaar tussen 10 en 85 °C

De Bosch Tronic TR2000TF 500 B beschikt over handmatige regeling van de watertemperatuur.

Het in de handleiding opgegeven instelbereik is ongeveer 10 tot 85 °C. Het toestel wordt af fabriek geleverd met de regelaar ingesteld op 65 °C.

De keuzeschakelaar bevindt zich aan de onderzijde van het toestel en maakt het mogelijk de temperatuur te verhogen of te verlagen naargelang de gebruiksbehoeften.

Bescherming tegen overtemperatuur

Naast de regelthermostaat bevat het toestel een veiligheidsthermostaat die de boiler beschermt in geval van een abnormaal hoge temperatuur.

De correcte installatie van de elektrische en hydraulische veiligheidsvoorzieningen is essentieel om een goede werking te garanderen.

Maximale waterdruk van 10 bar

De accumulator is ontworpen om een maximaal toelaatbare druk van het drinkwatercircuit van 10 bar te weerstaan.

De installatie moet beschikken over de door Bosch voorgeschreven veiligheids- en drukregelcomponenten, vooral wanneer de netdruk hoge waarden kan bereiken.

Veiligheidsklep inbegrepen

De levering omvat een veiligheidsklep van 8 bar, bedoeld om de accumulator te beschermen tegen overmatige drukstijgingen tijdens het verwarmen.

Tijdens normaal bedrijf kan via de klep een kleine waterafvoer optreden als gevolg van de thermische uitzetting van het water. De afvoer moet strikt volgens de instructies van de fabrikant worden geïnstalleerd.

Galvanische isolatoren inbegrepen

Bosch levert ook twee galvanische isolatoren voor de hydraulische aansluitingen.

Deze elementen helpen elektrochemische verschijnselen tussen verschillende materialen in de installatie te beperken en moeten worden gemonteerd volgens de aanwijzingen in de handleiding.

Hydraulische aansluitingen G 1"

De koudwaterinlaat en de warmwateruitlaat gebruiken G 1"-schroefaansluitingen.

• Koudwaterinlaat: G 1".
• Warmwateruitlaat: G 1".
• Maximaal toelaatbare druk: 10 bar.
• Meegeleverde veiligheidsklep: 8 bar.

Verticale vloerinstallatie

Het model van 500 liter is specifiek ontworpen voor een staande vloerinstallatie.

Vanwege zijn afmetingen en gewicht moet het op een stevige, vlakke ondergrond worden geplaatst die het volledig gevulde gewicht van de boiler permanent kan dragen.

Bosch specificeert een leeg gewicht van ongeveer 160 kg en een gewicht van ongeveer 660 kg wanneer het vat gevuld is.

Afmetingen van de Bosch Tronic TR2000TF 500 B

De huidige officiële documentatie geeft een benaderde buitenafmeting van 1.838 mm hoogte, 750 mm breedte en 880 mm diepte.

De maattekening in de handleiding toont een cilindrisch lichaam met een diameter van ongeveer 756 mm en een maximale footprint van ongeveer 879 mm door de onderdelen die buiten het vat uitsteken.

Met deze afmetingen moet rekening worden gehouden bij de planning van de toegang tot de ruimte, het transport naar de definitieve locatie en de benodigde ruimte voor latere onderhoudswerkzaamheden.

Energieklasse C en belastingsprofiel XL

Volgens de geldende officiële energiefiche heeft de TR2000TF 500 B een belastingsprofiel XL en een energie-efficiëntieklasse C.

De opgegeven ErP-gegevens zijn:

• Belastingsprofiel: XL.
• Energieklasse: C.
• Energie-efficiëntie van waterverwarming: ongeveer 38 %.
• Jaarlijks elektriciteitsverbruik: 4.393 kWh/jaar.
• Dagelijks energieverbruik: 20,129 kWh.
• Binnen geluidsvermogensniveau: 15 dB.
• Bruikbaar volume: 500 liter.
• Gemengd water bij 40 °C, V40: 761 liter.
• Fabriekstemperatuur voor test: 65 °C.

Elektrische bescherming IPX4

De boiler heeft een beschermingsgraad IPX4 en behoort tot elektrische beschermingsklasse I.

Het toestel moet verplicht worden geaard en de elektrische installatie moet de door de fabrikant en de geldende regelgeving vereiste beveiligingen en uitschakelinrichtingen bevatten.

Ontworpen voor sanitair warm water

De Bosch Tronic TR2000TF 500 B is specifiek ontworpen om drinkwater te verwarmen en op te slaan voor SWW.

Hij moet worden geïnstalleerd in een onder druk staand sanitair systeem en volgens de montage-, inbedrijfstellings- en onderhoudsinstructies van de fabrikant.

Onderhoud van de elektrische boiler

Om het toestel in goede conditie te houden, voorziet Bosch periodieke inspectie-, reinigings- en onderhoudswerkzaamheden.

Onder de onderdelen die bijzondere aandacht vereisen bevinden zich de magnesiumanode, de veiligheidsklep, de binnenzijde van het vat, de weerstand en de regel- en thermische beveiligingselementen.

De benodigde frequentie kan variëren afhankelijk van de waterkwaliteit, hardheid, gebruikstemperatuur en bedrijfsomstandigheden.

Technische kenmerken van de Bosch Tronic TR2000TF 500 B

• Merk: Bosch / Junkers.
• Serie: Tronic 2000 T.
• Model: TR2000TF 500 B.
• Referentie: 7736506216.
• Type: elektrische opslagboiler.
• Toepassing: productie en opslag van SWW.
• Installatie: verticaal op de vloer.
• Bruikbare capaciteit: 500 liter.
• Nominaal vermogen: 6.000 W.
• Voeding: 400 V driefasig.
• Frequentie: 50 Hz.
• Stroomsterkte: ongeveer 8,7 A per fase.
• In de handleiding vermelde kabeldoorsnede: 2,5 mm².
• Opwarmtijd ΔT 50 °C: 4 u 50 min.
• Regelbereik: 10-85 °C.
• Fabrieksinstelling: 65 °C.
• Maximaal toelaatbare druk: 10 bar.
• Wateraansluitingen: G 1".
• Vat: geëmailleerd staal.
• Corrosiebescherming: magnesiumanode.
• Isolatie: CFK-vrij polyurethaan.
• Isolatiedikte: ongeveer 49 mm.
• Warmteverliezen: 2,72 kWh/24 h.
• Veiligheidsklep: 8 bar, inbegrepen.
• Galvanische isolatoren: 2 stuks inbegrepen.
• Elektrische beschermingsklasse: I.
• Beschermingsgraad: IPX4.
• Belastingsprofiel: XL.
• Energieklasse: C.
• Energie-efficiëntie van waterverwarming: 38 %.
• Jaarlijks verbruik: 4.393 kWh.
• Geluidsvermogensniveau: 15 dB.
• V40, gemengd water bij 40 °C: 761 liter.
• Benaderde buitenafmetingen: 1.838 x 750 x 880 mm.
• Diameter van het lichaam volgens tekening: ongeveer 756 mm.
• Leeg gewicht: 160 kg.
• Vol gewicht: ongeveer 660 kg.
• EAN: 4062321536183.

Grote SWW-reserve voor installaties met hoog verbruik

De Bosch Tronic TR2000TF 500 B onderscheidt zich door zijn 500 liter bruikbare opslag en zijn 6 kW elektrisch vermogen, en biedt een oplossing die bijzonder gericht is op installaties die over een grote reserve aan sanitair warm water moeten beschikken.

Het geëmailleerde vat, de magnesiumanode, de thermische isolatie, de veiligheidsklep, de G 1"-aansluitingen en de temperatuurregeling tussen 10 en 85 °C bundelen de nodige elementen voor een SWW-installatie met hoge capaciteit, terwijl het vloerontwerp de noodzaak vermijdt om een wandbevestiging te voorzien om het aanzienlijke gewicht van de accumulator te dragen.
