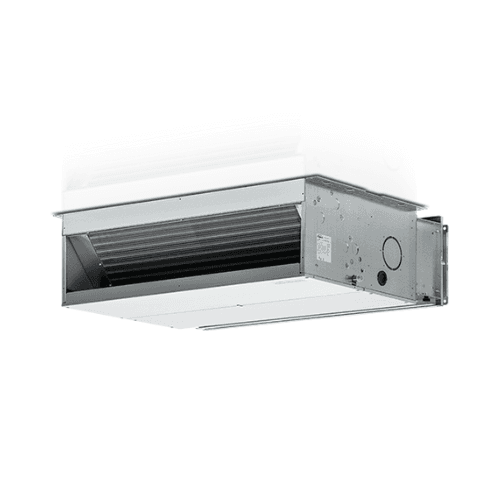

Galletti UTN 22A kanaal fancoil met 2 leidingen 9,4 kW koeling / 8,7 kW verwarming

De Galletti UTN 22A kanaalfancoil, referentie UT22A0L00000N0A, is een kanaalbare hydronische terminalunit met hoge druk, ontworpen voor 2-pijps klimaatregelingssystemen. Hij is uitgerust met een hoogrendements warmtewisselaar, centrifugale dubbelaanzuigende ventilatoren en een elektrische motor met 3 snelheden, waardoor het luchtdebiet en de beschikbare druk kunnen worden aangepast aan de behoeften van de installatie.

Het ontwerp maakt installatie mogelijk in zowel horizontale als verticale positie, wat de integratie in verlaagde plafonds, technische ruimtes en andere verborgen installaties vergemakkelijkt. Het model UTN 22A levert tot 2.222 m³/h luchtdebiet en een bruikbare statische druk tot 75 Pa op de momenteel door Galletti gecertificeerde nominale punten.

Galletti UTN 22A kanaalfancoil met 2 pijpen

De configuratie UT22A0L00000N0A komt overeen met een unit voor 2-pijps hydronische installaties, waarbij één hoofdregister afwisselend wordt gebruikt voor koeling of verwarming, afhankelijk van de temperatuur van het door de generator aangevoerde water.

Dit type installatie wordt vaak gebruikt met:

• Lucht-water warmtepompen.
• Waterkoelmachines.
• Ketels.
• Gecentraliseerde hydronische systemen.
• Residentiële en tertiaire klimaatinstallaties.

22A-versie met hoog rendement

In de officiële configurator van Galletti duidt de letter A de kanaalbare versie met hoog rendement aan, waarmee deze zich onderscheidt van de standaard D-versies binnen dezelfde reeks.

Het hoofdregister van de UTN 22A bestaat uit 4 rijen koperen buizen met aluminium lamellen, bevestigd door middel van uitzetten, wat zorgt voor een groot warmtewisselingsoppervlak.

Motor met 3 snelheden

De configuratiecode van deze referentie bevat motortype 0, dat Galletti identificeert als een elektrische motor met 3 snelheden.

De motor is gemonteerd op antivibratiesteunen, beschikt over een permanente condensator en thermische wikkelingbeveiliging en is rechtstreeks gekoppeld aan de ventilatorunit.

De drie snelheden maken het mogelijk het gedrag van de fancoil aan te passen aan de warmtevraag, het vereiste luchtdebiet en de drukverliezen van het kanaalnetwerk.

Luchtdebiet tot 2.222 m³/h

Voor de UTN 22A certificeert Galletti de volgende nominale luchtdebieten:

• Minimumsnelheid: 1.436 m³/h.
• Gemiddelde snelheid: 1.819 m³/h.
• Maximumsnelheid: 2.222 m³/h.

Deze capaciteit maakt het mogelijk de unit toe te passen in kanaalinstallaties waar een aanzienlijk luchtvolume naar één of meerdere uitblaasroosters moet worden getransporteerd.

Bruikbare statische druk tot 75 Pa

De beschikbare druk varieert afhankelijk van de geselecteerde snelheid:

• Minimumsnelheid: 31 Pa.
• Gemiddelde snelheid: 50 Pa.
• Maximumsnelheid: 75 Pa.

Deze waarden maken het mogelijk het kanaalnetwerk te dimensioneren rekening houdend met de verliezen veroorzaakt door rechte stukken, bochten, roosters, diffusers, filters en andere luchtverdeelelementen.

Hoewel de UTN-reeks in het algemeen in bepaalde configuraties hogere drukken kan bereiken, moeten voor de UTN 22A de specifieke waarden van 31, 50 en 75 Pa worden gebruikt die voor de drie nominale snelheden zijn gecertificeerd.

Huidige koelprestaties

In de huidige technische documentatie van Galletti worden de koelprestaties van de UTN 22A gecertificeerd met water op 7/12 °C en inlaatlucht van 27 °C droge bol en 19 °C natte bol, conform EN 1397:2021.

• Minimumsnelheid: 9,20 kW.
• Gemiddelde snelheid: 11,2 kW.
• Maximumsnelheid: 13,1 kW.

Het overeenkomstige voelbare koelvermogen is:

• Minimum: 6,76 kW.
• Gemiddeld: 8,32 kW.
• Maximum: 9,85 kW.

Het beschikbare vermogen in een reële installatie varieert afhankelijk van de water- en luchttemperaturen, het hydraulische debiet en de geselecteerde ventilatorsnelheid.

Huidige verwarmingsprestaties

Voor verwarming certificeert Galletti de prestaties met water op 45/40 °C en inlaatlucht op 20 °C:

• Minimumsnelheid: 9,73 kW.
• Gemiddelde snelheid: 11,7 kW.
• Maximumsnelheid: 13,7 kW.

Deze gegevens maken de UTN 22A bijzonder interessant voor gebruik met lage- en middentemperatuur hydronische systemen, inclusief correct gedimensioneerde installaties met warmtepomp.

Hydraulisch debiet in koeling

Onder de door de fabrikant gebruikte nominale koelcondities is het vereiste waterdebiet:

• Minimumsnelheid: 1.584 l/h.
• Gemiddelde snelheid: 1.927 l/h.
• Maximumsnelheid: 2.249 l/h.

De bijbehorende drukverliezen in het register zijn:

• Minimum: 12 kPa.
• Gemiddeld: 17 kPa.
• Maximum: 22 kPa.

Hydraulisch debiet in verwarming

Met water op 45/40 °C en lucht op 20 °C specificeert Galletti:

• Waterdebiet bij minimumsnelheid: 1.676 l/h.
• Waterdebiet bij gemiddelde snelheid: 2.020 l/h.
• Waterdebiet bij maximumsnelheid: 2.354 l/h.

De hydraulische drukverliezen zijn:

• Minimum: 10 kPa.
• Gemiddeld: 14 kPa.
• Maximum: 19 kPa.

Hydraulische aansluitingen van 1"

De UTN 22A beschikt over hydraulische aansluitingen van 1" voor het hoofdregister.

De specifieke configuratie UT22A0L00000N0A bevat de aansluitingen van het hoofdregister aan de linkerzijde, volgens de codering van Galletti.

De fabrikant biedt verschillende configuraties binnen de reeks met omkeerbare aansluitingen, maar bij het bestellen van een geconfigureerde referentie moet de door de code vastgelegde opstelling worden gerespecteerd.

Zonder extra register: 2-pijps configuratie

De besproken referentie bevat geen tweede warmtewisselaar. Dit bevestigt de configuratie voor een 2-pijps installatie.

In een 2-pijps systeem schakelt het hydraulische circuit tussen koud water en warm water, afhankelijk van het seizoen of de algemene bedrijfsmodus van de installatie.

Zonder geïntegreerde hydraulische klep

De codering van deze referentie geeft aan dat de klep afwezig is in de fabrieksconfiguratie.

Galletti biedt als accessoires verschillende 2- en 3-weg klepsets, met ON/OFF- of modulerende actuatoren, die kunnen worden geselecteerd wanneer het project dit vereist.

Daarom mag geen hydraulische regelklep als inbegrepen worden beschouwd, tenzij deze uitdrukkelijk aan de bestelling wordt toegevoegd.

Zonder geïntegreerd bedieningspaneel

De configuratie UT22A0L00000N0A geeft ook aan dat deze wordt geleverd zonder geïntegreerd bedieningspaneel.

Galletti biedt een breed assortiment optionele regelingen, waaronder elektromechanische en elektronische oplossingen met microprocessor, zoals TED-, LED503-, MY COMFORT-regelingen en het EVO-platform.

De keuze van de regeling hangt af van de voorziene regeling van de installatie en van de gebruikte hydraulische accessoires.

Zonder extra sondes af fabriek

De referentie bevat geen optionele sondes in de basisconfiguratie.

Wanneer het regelsysteem dit vereist, biedt Galletti sondes voor:

• Luchttemperatuur.
• Watertemperatuur.
• Vochtigheid.
• Combinaties van meerdere sensoren.

Zonder luchtfilter standaard

De letter N in de volledige code identificeert deze configuratie als zonder filter.

Galletti biedt optionele filtermodules:

• Vlak G2-filter.
• Geplooid G4-filter.

Als de installatie filtering aan de aanzuigzijde vereist, moet de overeenkomstige module als accessoire worden geselecteerd.

Centrifugale dubbelaanzuigende ventilatoren

De UTN-reeks gebruikt centrifugale dubbelaanzuigende ventilatoren met schoepen die zijn ontworpen om de geluidsuitstoot te verminderen.

De samenstellingen zijn statisch en dynamisch uitgebalanceerd om de krachten op de motoras te beperken en trillingen tijdens bedrijf te verminderen.

Elektrisch verbruik van de ventilator

Het opgenomen elektrisch vermogen van de ventilatorunit hangt af van de geselecteerde snelheid:

• Minimumsnelheid: 370 W.
• Gemiddelde snelheid: 535 W.
• Maximumsnelheid: 750 W.

De nominale elektrische voeding van de reeks is 230 V eenfase, 50 Hz.

Geluidsgegevens

Galletti geeft voor de UTN 22A een totaal geluidsvermogen op van:

• Minimumsnelheid: 60 dB(A).
• Gemiddelde snelheid: 67 dB(A).
• Maximumsnelheid: 74 dB(A).

Het uitgestraalde geluidsvermogen plus aanzuiging bedraagt 58 / 65 / 72 dB(A), terwijl het overeenkomstige uitblaasgeluidsvermogen 57 / 64 / 71 dB(A) is.

De werkelijk waargenomen niveaus in de ruimte hangen af van het kanaalontwerp, akoestische isolatie, roosters, verlaagd plafond en bouwkundige omstandigheden van het gebouw.

Horizontale of verticale installatie

Een van de belangrijkste voordelen van de UTN-serie is de flexibiliteit bij montage. De unit kan zowel in horizontale als verticale positie worden geïnstalleerd.

Het condensopvang- en afvoersysteem is ontworpen om beide configuraties mogelijk te maken, waardoor aanpassing aan verlaagde plafonds, technische wanden en andere verborgen ruimtes wordt vergemakkelijkt.

Configureerbare luchtinlaat

De positie van de luchtinlaat kan tijdens de installatie worden gewijzigd, zodat de retourlucht kan worden aangepast aan de beschikbare opstelling op de bouwplaats.

Deze eigenschap biedt meer flexibiliteit wanneer de fancoil moet worden geïntegreerd in ruimtes met beperkte afmetingen of in vooraf gedefinieerde kanaalnetwerken.

Voorbereid voor toevoer van buitenlucht

De constructie bevat een circulaire voorstansing van Ø100 mm bestemd voor de toevoer van buitenlucht.

Hiermee kan verse lucht in het systeem worden geïntegreerd wanneer het ontwerp van het ventilatie- en klimaatregelingssysteem dit vereist.

Compatibel met ronde of rechthoekige kanalen

De UTN-reeks kan met accessoires worden aangesloten op:

• Rechthoekige kanalen.
• Flexibele ronde kanalen van Ø200 mm.

Galletti beschikt over aansluitpanelen en specifieke accessoires om de overgang tussen de unit en de verschillende luchtverdeelsystemen te vergemakkelijken.

Geïsoleerde constructie van gegalvaniseerd staal

Het dragende frame is vervaardigd uit gegalvaniseerde staalplaat en intern geïsoleerd met gesloten-celmateriaal.

Deze isolatie heeft een dubbele functie:

• Het verminderen van geluidsoverdracht.
• Het beperken van condensvorming op het buitenoppervlak.

De constructie is bovendien voorzien van panelen die inspectie en onderhoud van het toestel vergemakkelijken.

Koperen en aluminium register

De warmtewisselaar is opgebouwd uit koperen buizen en aluminium lamellen die door mechanische expansie met elkaar zijn verbonden.

Deze configuratie zorgt voor een groot warmtewisselingsoppervlak tussen het water van het hydronische circuit en de door de ventilatoren verplaatste lucht.

Afmetingen van de UTN 22A

Model 22A behoort tot de UTN 22-40 afmetingsgroep en heeft ongeveer:

• Totale breedte A: 1.174 mm.
• Maximale diepte: 718 mm.
• Hoogte: 353 mm.
• Afmeting B: 1.127 mm.
• Afmeting C: 1.096 mm.
• Afmeting D: 1.066 mm.
• Gewicht: 67 kg.

Het toestel vereist bovendien voldoende vrije ruimte voor aansluitingen, onderhoud en luchtcirculatie volgens de maattekening van de fabrikant.

Condensaatafvoeren

De unit beschikt over aansluitingen voor condensafvoer bij zowel horizontale als verticale installatie.

Voor de UTN 22A afmetingsgroep geeft de fabrikant een maat van 17 mm aan voor de condensafvoerpunten.

Breed assortiment Galletti-accessoires

De UTN-serie kan worden uitgebreid met talrijke accessoires om de fancoil aan te passen aan de behoeften van het project:

• Aanzuigmodules met G2- of G4-filters.
• Aanzuig- en uitblaasroosters.
• Panelen voor aansluiting op rechthoekige kanalen.
• Panelen voor flexibele buizen Ø200 mm.
• 90°-koppelingen.
• 2- en 3-weg kleppen.
• Elektronische en elektromechanische regelaars.
• Extra condensbakken.
• Condensafvoerpomp.
• Kleppen voor buitenluchtaanzuig.
• Uitblaas- en aanzuigmodules.

Deze componenten zijn accessoires en mogen niet als inbegrepen worden beschouwd in referentie UT22A0L00000N0A, tenzij uitdrukkelijk vermeld bij de levering.

Technische kenmerken van de Galletti UT22A0L00000N0A

• Merk: Galletti.
• Reeks: UTN.
• Model: UTN 22A.
• Referentie: UT22A0L00000N0A.
• Type: hydronische kanaalfancoil.
• Hydraulische configuratie: 2-pijps.
• Versie: A, hoog rendement.
• Motor: 3 snelheden.
• Voeding: 230 V / 1 fase / 50 Hz.
• Luchtdebiet: 1.436 / 1.819 / 2.222 m³/h.
• Bruikbare statische druk: 31 / 50 / 75 Pa.
• Opgenomen elektrisch vermogen: 370 / 535 / 750 W.
• Huidig koelvermogen: 9,20 / 11,2 / 13,1 kW.
• Voelbaar koelvermogen: 6,76 / 8,32 / 9,85 kW.
• Huidig verwarmingsvermogen: 9,73 / 11,7 / 13,7 kW.
• Hoofdregister: 4 rijen.
• Hydraulische aansluitingen: 1".
• Aansluitzijde: links in deze configuratie.
• Inbegrepen regelklep: nee.
• Inbegrepen bedieningspaneel: nee.
• Inbegrepen optionele sondes: nee.
• Inbegrepen filter: nee.
• Installatie: horizontaal of verticaal.
• Ventilatoren: centrifugaal, dubbelaanzuigend.
• Constructie: geïsoleerd gegalvaniseerd staal.
• Register: koperen buizen en aluminium lamellen.
• Voorbereiding voor buitenlucht: voorstansing Ø100 mm.
• Totaal geluidsvermogen: 60 / 67 / 74 dB(A).
• Breedte: 1.174 mm.
• Maximale diepte: 718 mm.
• Hoogte: 353 mm.
• Gewicht: 67 kg.

Hoge-capaciteit kanaalfancoil met flexibele montage

De Galletti UTN 22A UT22A0L00000N0A combineert een hoogrendements hydronisch register met een maximaal luchtdebiet van 2.222 m³/h, tot 75 Pa beschikbare druk en een motor met drie snelheden, en biedt zo een flexibele oplossing voor klimaatinstallaties via kanalen.

De mogelijkheid tot horizontale of verticale montage, hydraulische aansluitingen van 1", voorbereiding voor toevoer van buitenlucht en een breed assortiment accessoires vergemakkelijken de integratie in grote residentiële installaties en tertiaire toepassingen.

De specifieke configuratie wordt geleverd voor 2-pijps, aansluitingen links, zonder klep, zonder regeling, zonder sondes en zonder filter, zodat de installateur de unit kan aanvullen met de accessoires en het regelsysteem die het best bij het project passen.
