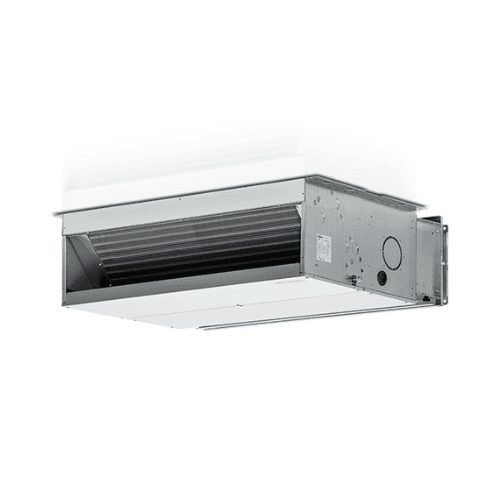

Galletti UTN 19A kanaal fancoil met 2 leidingen 7,7 kW koeling / 7,5 kW verwarming

De Galletti UTN 19A kanaalfancoil, referentie UT19A0L00000N0A, is een kanaalbare hydronische terminalunit met hoge prestaties voor 2-pijps installaties. Hij is uitgerust met een warmtewisselaarbatterij met 4 rijen, centrifugale ventilatoren met dubbele aanzuiging en een elektrische motor met 3 snelheden, goed voor een luchtdebiet tot 1.577 m³/h en een bruikbare statische druk tot 62 Pa.

Dankzij de hoge montageflexibiliteit kan hij zowel in horizontale als verticale positie worden geïnstalleerd, wat de integratie in verlaagde plafonds, technische ruimtes en kanaalnetwerken vergemakkelijkt. De specifieke configuratie UT19A0L00000N0A heeft hydraulische aansluitingen aan de linkerkant en wordt geleverd zonder extra batterij, klep, bedieningspaneel, sondes of filter, zodat de unit kan worden aangevuld met de accessoires die voor elk project nodig zijn.

Galletti UTN 19A fancoil voor 2-pijpsystemen

De UTN 19A is ontworpen voor hydronische installaties waarbij koud of warm water van de generator door één hoofdregister circuleert.

In een 2-pijps installatie wordt hetzelfde hydraulische circuit afwisselend gebruikt voor koeling of verwarming, afhankelijk van het seizoen en de aangevoerde watertemperatuur.

Bij een correcte dimensionering kan hij worden geïntegreerd met systemen zoals:

• Lucht-water warmtepompen.
• Waterkoelmachines.
• Ketels.
• Gecentraliseerde hydronische systemen.
• Residentiële en tertiaire kanaalgebonden klimaatinstallaties.

Hoge-prestatie A-versie

Binnen de Galletti-nomenclatuur duidt de letter A de kanaalbare versie met hoge prestaties aan.

Bij de UTN 19A gebruikt de hoofdregisterbatterij 4 warmtewisselingsrijen, met koperen buizen en aluminium lamellen die via mechanische expansie zijn bevestigd voor een groot warmteoverdrachtsoppervlak.

Elektrische motor met 3 snelheden

De configuratiecode bevat een type 0-motor, die Galletti identificeert als een elektrische motor met 3 snelheden.

De motor is gemonteerd op antivibratiesteunen, beschikt over een permanente condensator en thermische wikkelingbeveiliging en is rechtstreeks gekoppeld aan de centrifugale ventilatorgroep.

De verschillende snelheden maken het mogelijk om gelijktijdig het luchtdebiet, het thermisch vermogen, de beschikbare druk en de geluidsproductie aan te passen aan de behoeften van de installatie.

Luchtdebiet tot 1.577 m³/h

De actuele officiële technische fiche vermeldt de volgende nominale luchtdebieten voor de Galletti UTN 19A:

• Minimumsnelheid: 1.166 m³/h.
• Gemiddelde snelheid: 1.500 m³/h.
• Maximumsnelheid: 1.577 m³/h.

Dit bereik maakt het mogelijk de werking aan te passen aan de drukverliezen in de kanalen en aan het vereiste luchtvolume in de geconditioneerde ruimte.

Bruikbare statische druk tot 62 Pa

De beschikbare druk varieert eveneens volgens de geselecteerde snelheid:

• Minimumsnelheid: 38 Pa.
• Gemiddelde snelheid: 50 Pa.
• Maximumsnelheid: 62 Pa.

Deze waarden moeten worden gebruikt om het kanaalnetwerk correct te dimensioneren, rekening houdend met de drukverliezen veroorzaakt door kanalen, bochten, overgangen, filters, roosters en diffusers.

Actuele koelprestaties

Galletti publiceert momenteel de prestaties van de UTN 19A in koeling met water van 7/12 °C en inlaatlucht van 27 °C droge bol en 19 °C natte bol, conform EN 1397:2021.

• Totaal koelvermogen bij minimumsnelheid: 7,34 kW.
• Totaal koelvermogen bij gemiddelde snelheid: 9,17 kW.
• Totaal koelvermogen bij maximumsnelheid: 10,1 kW.

Het gepubliceerde voelbare koelvermogen is:

• Minimumsnelheid: 5,43 kW.
• Gemiddelde snelheid: 6,81 kW.
• Maximumsnelheid: 8,83 kW.

De werkelijke prestaties zijn afhankelijk van de in- en uittredetemperaturen van het water, de luchtcondities, het hydraulische debiet en de geselecteerde snelheid.

Actuele verwarmingsprestaties

Voor verwarming worden de officiële actuele gegevens bepaald met water van 45/40 °C en inlaatlucht van 20 °C.

• Verwarmingsvermogen bij minimumsnelheid: 7,94 kW.
• Verwarmingsvermogen bij gemiddelde snelheid: 9,96 kW.
• Verwarmingsvermogen bij maximumsnelheid: 11,0 kW.

Deze testcondities bij lage watertemperatuur zijn bijzonder relevant voor moderne hydronische installaties gevoed door een warmtepomp.

Hydraulisch debiet in koeling

Onder nominale koelcondities specificeert Galletti:

• Minimumsnelheid: 1.266 l/h.
• Gemiddelde snelheid: 1.582 l/h.
• Maximumsnelheid: 1.749 l/h.

De bijbehorende drukverliezen in de hoofdregisterbatterij zijn:

• Minimum: 20 kPa.
• Gemiddelde: 31 kPa.
• Maximum: 36 kPa.

Hydraulisch debiet in verwarming

Met water van 45/40 °C geeft de officiële tabel aan:

• Minimumsnelheid: 1.365 l/h.
• Gemiddelde snelheid: 1.715 l/h.
• Maximumsnelheid: 1.857 l/h.

De bijbehorende hydraulische drukverliezen zijn:

• Minimum: 22 kPa.
• Gemiddelde: 29 kPa.
• Maximum: 34 kPa.

Hydraulische aansluitingen van 3/4"

De UTN 19A gebruikt hydraulische aansluitingen van 3/4" op de hoofdregisterbatterij.

De referentie UT19A0L00000N0A heeft specifiek de aansluitingen van de hoofdregisterbatterij aan de linkerkant, volgens de officiële configurator van Galletti.

De batterij van het gamma kan verschillende opstellingen hebben afhankelijk van de gevraagde configuratie, daarom moet de oriëntatie overeenkomen met de specifieke commerciële referentie.

Configuratie zonder extra batterij

De referentie bevat geen tweede warmtewisselaarbatterij, wat de configuratie voor een 2-pijps systeem bevestigt.

In 4-pijps installaties gebruikt Galletti een aparte extra batterij om gelijktijdig koude en warme watercircuits te hebben, een configuratie die niet overeenkomt met deze referentie.

Zonder hydraulische klep af fabriek

De codering van UT19A0L00000N0A geeft aan dat de regelklep niet is inbegrepen in de basislevering.

Galletti biedt als accessoires 2- en 3-wegkleppen en onafhankelijke drukkleppen met verschillende soorten actuatoren.

De klep mag niet als inbegrepen worden beschouwd, tenzij deze uitdrukkelijk aan de bestelling wordt toegevoegd.

Zonder ingebouwd bedieningspaneel

De configuratie wordt ook zonder bedieningspaneel af fabriek geleverd.

Het UTN-gamma ondersteunt verschillende optionele regeloplossingen, waaronder:

• Elektromechanische regelaars.
• Elektronische TED-regelaars.
• LED503.
• MY COMFORT.
• EVO-platform.
• EVOBOARD-kaarten.

Hiermee kan de regeling worden gekozen volgens het hydraulische ontwerp en het automatiseringssysteem van het project.

Geen optionele sondes standaard inbegrepen

De referentiecode geeft eveneens aan dat er geen extra sondes zijn inbegrepen.

Galletti biedt optioneel sondes voor:

• Luchttemperatuur.
• Watertemperatuur.
• Vochtigheid.
• Combinaties van lucht, water en vochtigheid.

Zonder luchtfilter inbegrepen

De letter N in de configurator identificeert deze uitvoering als zonder filter.

Wanneer het project filtratie vereist, biedt Galletti optionele modules:

• Vlak filter klasse G2.
• Gegolfd filter klasse G4.

De filtratiemodule moet als accessoire worden gekozen en gedimensioneerd worden met inachtneming van het drukverlies.

Centrifugale ventilatoren met dubbele aanzuiging

De UTN gebruikt centrifugale ventilatoren met dubbele aanzuiging met een ontwerp dat gericht is op het verminderen van geluidsproductie.

De ventilatoren zijn statisch en dynamisch uitgebalanceerd om trillingen en krachten die op de motoras worden overgebracht te beperken.

Elektrisch verbruik van de ventilator

Het opgenomen elektrisch vermogen varieert volgens de snelheid:

• Minimumsnelheid: 290 W.
• Gemiddelde snelheid: 380 W.
• Maximumsnelheid: 505 W.

De nominale elektrische voeding is 230 V eenfase op 50 Hz.

Geluidsgegevens

Het gecertificeerde totale geluidsvermogen voor de UTN 19A is:

• Minimumsnelheid: 61 dB(A).
• Gemiddelde snelheid: 67 dB(A).
• Maximumsnelheid: 71 dB(A).

Het geluidsvermogen van uitblaas plus aanzuiging bedraagt 59 / 65 / 69 dB(A), terwijl het geluidsvermogen van de uitblaas 57 / 63 / 68 dB(A) bedraagt.

Het in de ruimte waargenomen geluidsniveau hangt ook af van het kanaalontwerp, het verlaagde plafond, de isolatie, de roosters en de constructieve kenmerken van de installatie.

Horizontale of verticale installatie

Een van de belangrijkste voordelen van het UTN-gamma is de mogelijkheid tot horizontale of verticale montage.

Galletti heeft een condensopvangsysteem geïntegreerd dat geschikt is voor beide oriëntaties, waardoor de integratie van de fancoil zowel in verlaagde plafonds als in verticale technische oplossingen wordt vergemakkelijkt.

Aanpasbare luchtinlaat

De aanzuigpositie kan tijdens de installatie worden gewijzigd, wat de flexibiliteit vergroot om de retourlucht aan te sluiten op de beschikbare configuratie op de werf.

Deze eigenschap vergemakkelijkt de aanpassing aan bestaande kanalen of installaties waar de technische ruimte specifieke beperkingen oplegt.

Voorbereid voor buitenluchttoevoer

De behuizing bevat een circulaire voorstansing van Ø100 mm voor buitenluchttoevoer.

Dit vergemakkelijkt de aansluiting van een verse-luchtinlaat wanneer het totale ontwerp van het ventilatie- en klimaatsysteem dit voorziet.

Compatibel met rechthoekige en flexibele kanalen

Het gamma kan met accessoires worden aangesloten op:

• Rechthoekige kanalen.
• Ronde flexibele kanalen van Ø200 mm.

Galletti biedt aansluitpanelen, plenums, koppelingen en andere accessoires om de fancoil aan te passen aan verschillende luchtverdeelsystemen.

Geïsoleerde gegalvaniseerde stalen structuur

De dragende structuur is vervaardigd uit gegalvaniseerde staalplaat en heeft interne isolatie met gesloten cellen en thermoakoestische eigenschappen.

De isolatie helpt de geluidsoverdracht te verminderen en condensvorming op de buitenoppervlakken van het toestel te beperken.

Koperen en aluminium batterij

De hoofdwarmtewisselaar bestaat uit koperen buizen en aluminium lamellen die via uitzetten zijn bevestigd.

De 4-rijige configuratie van model 19A biedt een groot warmtewisselingsoppervlak voor werking in zowel koeling als verwarming met water.

Afmetingen en gewicht van de UTN 19A

De officiële maattekening groepeert de modellen 16D, 16A en 19A binnen dezelfde behuizing.

• Afmeting A: 1.174 mm.
• Afmeting B: 1.127 mm.
• Afmeting C: 1.096 mm.
• Afmeting D: 1.066 mm.
• Maximale diepte aangegeven op tekening: 559 mm.
• Hoogte: 280 mm.
• Gewicht: 49 kg.
• Condensaatafvoer horizontaal: 17 mm.
• Condensaatafvoer verticaal: 17 mm.

De afmetingen A, B, C en D komen overeen met specifieke maten op de technische tekening en moeten samen met de Galletti-tekening worden gebruikt om bevestigingen, kanalen en serviceruimtes te bepalen.

Beschikbare accessoires voor het UTN-gamma

Galletti biedt talrijke accessoires om de fancoil aan elk project aan te passen:

• Aanzuigmodules met G2- en G4-filters.
• Aanzuig- en uitblaasroosters.
• Panelen voor aansluiting op rechthoekige kanalen.
• Aansluitingen voor flexibele kanalen Ø200 mm.
• 90°-koppelingen.
• 2- en 3-wegkleppen.
• Onafhankelijke drukkleppen.
• Elektronische en elektromechanische regelaars.
• Lucht-, water- en vochtigheidssondes.
• Extra condensbakken.
• Condensaatpompkit.
• Hulp-elektrische weerstand.
• Klep voor buitenluchtinlaat.

Deze elementen zijn optioneel en mogen niet als inbegrepen worden beschouwd in de referentie UT19A0L00000N0A, tenzij uitdrukkelijk vermeld in de bestelling.

Technische kenmerken van de Galletti UT19A0L00000N0A

• Merk: Galletti.
• Serie: UTN.
• Model: UTN 19A.
• Referentie: UT19A0L00000N0A.
• Type: kanaalbare hydronische fancoil.
• Hydraulische configuratie: 2-pijps.
• Versie: A, hoge prestaties.
• Motor: 3 snelheden.
• Voeding: 230 V / 1 fase / 50 Hz.
• Luchtdebiet: 1.166 / 1.500 / 1.577 m³/h.
• Bruikbare statische druk: 38 / 50 / 62 Pa.
• Opgenomen elektrisch vermogen: 290 / 380 / 505 W.
• Actueel totaal koelvermogen: 7,34 / 9,17 / 10,1 kW.
• Voelbaar koelvermogen: 5,43 / 6,81 / 8,83 kW.
• Actueel verwarmingsvermogen: 7,94 / 9,96 / 11,0 kW.
• Hoofdregister: 4 rijen.
• Materiaal register: koperen buizen en aluminium lamellen.
• Hydraulische aansluitingen: 3/4".
• Zijde van aansluitingen: links.
• Klep inbegrepen: nee.
• Bedieningspaneel inbegrepen: nee.
• Optionele sondes inbegrepen: nee.
• Filter inbegrepen: nee.
• Installatie: horizontaal of verticaal.
• Ventilatoren: centrifugaal met dubbele aanzuiging.
• Voorbereiding voor buitenlucht: Ø100 mm.
• Totaal geluidsvermogen: 61 / 67 / 71 dB(A).
• Afmeting A: 1.174 mm.
• Maximale aangegeven diepte: 559 mm.
• Hoogte: 280 mm.
• Gewicht: 49 kg.

Hoogwaardige kanaalfancoil met flexibele montage

De Galletti UTN 19A UT19A0L00000N0A combineert een 4-rijige batterij met tot 1.577 m³/h luchtdebiet en 62 Pa beschikbare druk, en biedt zo een kanaalbare oplossing voor 2-pijps hydronische installaties.

De mogelijkheid tot horizontale of verticale montage, aansluitingen aan de linkerkant, voorbereiding voor buitenluchttoevoer en een breed assortiment accessoires maken het mogelijk om hem aan te passen aan residentiële en tertiaire projecten met uiteenlopende distributie- en regelbehoeften.

De configuratie wordt geleverd zonder klep, regeling, sondes of filter, zodat de professional deze elementen afzonderlijk kan selecteren op basis van de kenmerken van het hydraulische en regelsysteem.
