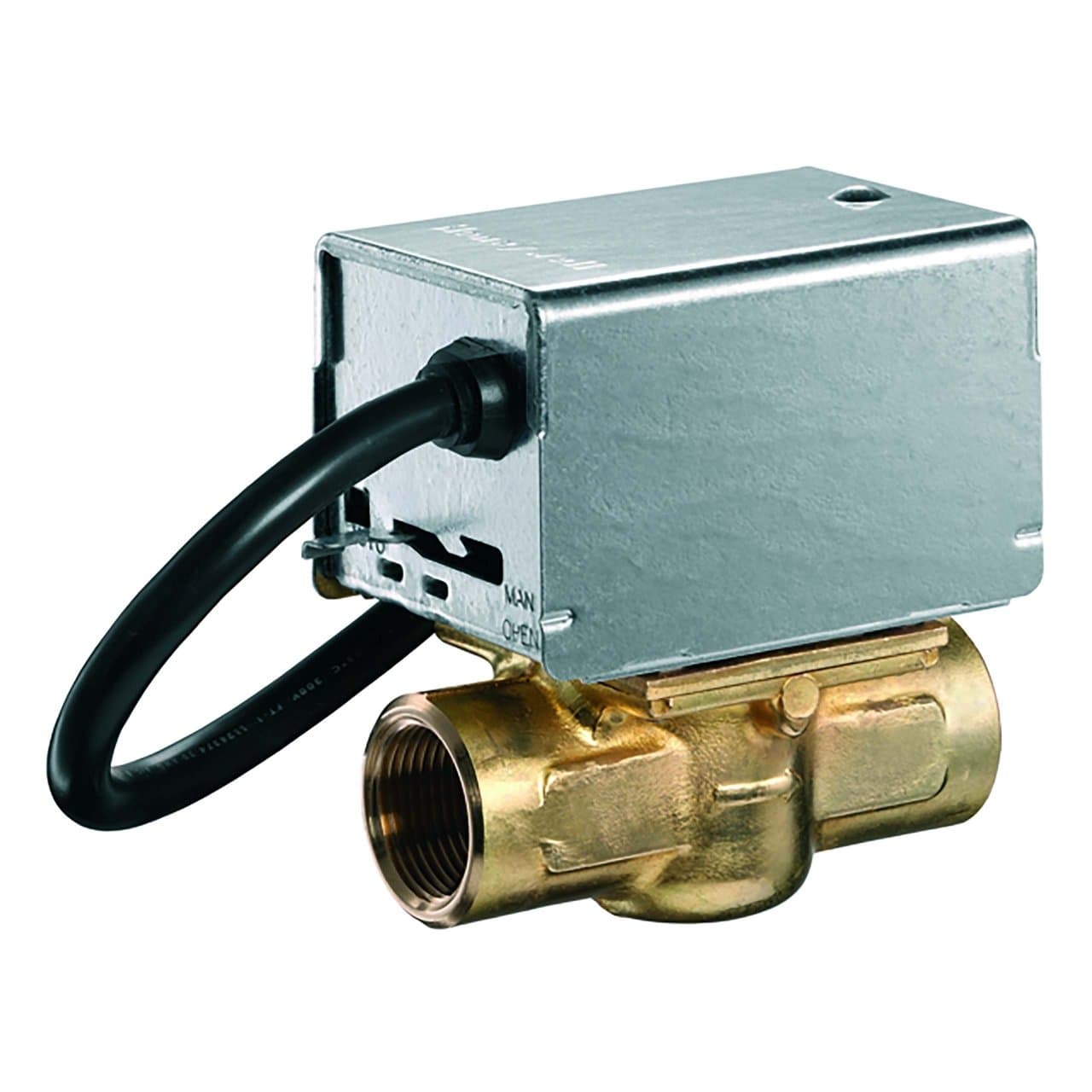

Gemotoriseerde 2-weg zoneklep 1"

De Resideo V4043H1122/U gemotoriseerde zoneklep is een 2-wegklep met 1" binnendraadverbinding, ontworpen om de waterdoorstroming in hydronische verwarmings- en koelinstallaties automatisch te regelen. Ze beschikt over een Kvs van 8,6, een elektrische actuator op 230 V, aan/uit-werking, veerretour en een SPDT-hulpcontact, en biedt zo een compacte oplossing voor de onafhankelijke regeling van circuits of zones.

Deze klep werkt in een normaal gesloten configuratie: wanneer er geen voeding aanwezig is, houdt de veer de waterdoorlaat gesloten. Zodra spanning wordt aangelegd, opent de actuator de klep en laat hij de doorstroming door het circuit toe. Ze is bijzonder geschikt voor huishoudelijke installaties en kleine commerciële toepassingen waar de toevoer van warm of koud water naar een specifieke zone automatisch moet worden geregeld.

Belangrijkste kenmerken van de Resideo V4043H1122/U

• Merk: Resideo.
• Serie: V4043H.
• Referentie: V4043H1122/U.
• Type: gemotoriseerde 2-weg zoneklep.
• Werking: aan/uit.
• Positie zonder spanning: normaal gesloten.
• Aansluiting: 1" BSPP binnendraad.
• Nominale diameter: DN25.
• Kvs: 8,6.
• Voeding: 230 V AC.
• Frequentie: 50 Hz.
• Elektrisch verbruik: 9,6 VA.
• Stroomsterkte: ongeveer 0,04 A.
• Terugkeer: met veer naar gesloten positie.
• Hulpcontact: SPDT.
• Maximale bedrijfsdruk: 8,6 bar.
• Maximale differentiaaldruk bij sluiten: 0,45 bar.
• Vloeistoftemperatuur: van 5 tot 88 °C.
• Nominale openingstijd: ongeveer 15 seconden.
• Behuizing: messing.
• Spindel: roestvrij staal.
• Sluitelement: NBR.
• Afdichtingen: EPDM.
• Handbediening: ja.
• Kabellengte: 1 m.

Automatische regeling van de doorstroming per zone

De Resideo V4043H1122/U maakt het mogelijk een hydraulisch circuit automatisch te openen of te sluiten afhankelijk van de vraag naar verwarming of koeling. Ze kan worden geïntegreerd in installaties die in zones zijn opgesplitst om de waterdoorstroming naar radiatoren, fan coils, verwarmingscircuits of andere compatibele afgiftesystemen onafhankelijk te regelen.

Wanneer een thermostaat of regelaar werking vraagt, krijgt de actuator voeding en opent de klep. Zodra het elektrische signaal wegvalt, sluit het veerretourmechanisme automatisch de doorlaat, waardoor het circuit wordt afgesloten.

Normaal gesloten klep met veerretour

De ruststand van deze klep is gesloten. Dat betekent dat er zonder elektrische voeding geen water door het klephuis stroomt. Wanneer spanning op de actuator wordt gezet, overwint de motor de veerkracht en verplaatst het mechanisme naar de open stand.

Bij het wegvallen van de voeding brengt de veer de klep automatisch terug naar de beginstand. Deze werking is bijzonder praktisch in zonesystemen, omdat elk circuit gesloten blijft zolang er geen vraag is.

1" aansluiting en Kvs 8,6

De referentie V4043H1122/U komt overeen met de versie met 1" BSPP binnendraadaansluiting en nominale diameter DN25. De hydraulische capaciteit wordt bepaald door een Kvs van 8,6, volgens de commerciële documentatie van Resideo voor de Europese markt.

Deze waarde moet worden meegenomen bij de dimensionering van de installatie, samen met het vereiste debiet en het beschikbare drukverlies, zodat de klep binnen de door de fabrikant voorziene omstandigheden werkt.

Maximale bedrijfsdruk van 8,6 bar

De klep is geschikt voor een maximale statische bedrijfsdruk van 8,6 bar. Voor deze DN25-versie van 1" geeft Resideo een maximale differentiaaldruk bij sluiten van 0,45 bar op.

De differentiaaldruk is bijzonder belangrijk bij zonekleppen, omdat een te groot verschil tussen inlaat en uitlaat kan verhinderen dat het mechanisme correct sluit. Daarom moet deze waarde tijdens de hydraulische berekening van het circuit worden gecontroleerd.

Elektrische actuator van 230 V

De actuator van de V4043H1122/U werkt op een voeding van 230 V AC bij 50 Hz. Het nominale elektrische verbruik bedraagt ongeveer 9,6 VA, met een stroomsterkte van circa 0,04 A.

De klep gebruikt een tweepuntsbediening en is dus ontworpen om volledig open of volledig gesloten te werken, en niet voor een continue proportionele regeling van het debiet.

Geïntegreerd SPDT-hulpcontact

Het model V4043H is voorzien van een SPDT-hulpcontact voor eindstandsignalering. Dit contact maakt het mogelijk de stand van de klep te gebruiken als elektrisch signaal om andere componenten van de installatie aan te sturen.

Zo kan het bijvoorbeeld worden gebruikt om de werking van een ketel of circulatiepomp vrij te geven zodra de klep de juiste positie heeft bereikt. Resideo specificeert voor dit hulpcontact een capaciteit van 2,2 A bij 220-240 V AC en 50 Hz.

Opening in ongeveer 15 seconden

De door Resideo opgegeven nominale openingstijd van deze klep bedraagt ongeveer 15 seconden. Het gemotoriseerde mechanisme opent geleidelijk tot de vereiste eindpositie is bereikt.

Wanneer de voeding wordt onderbroken, brengt de mechanische veerretour het mechanisme terug naar de gesloten positie, zonder dat de motor tijdens het sluiten elektrisch hoeft te worden gevoed.

Handbediening

De klep is uitgerust met een handmatige openingshendel waarmee het mechanisme kan worden bediend wanneer er geen elektrische voeding aanwezig is. Deze functie is nuttig tijdens bepaalde handelingen zoals vullen, aftappen, ontluchten, inbedrijfstelling of controle van de installatie.

Wanneer de elektrische werking wordt hersteld, kan de klep terugkeren naar haar normale automatische modus.

Voor water en mengsels met glycol

Resideo specificeert deze klep voor de regeling van water en watermengsels met maximaal 50 % glycol, conform de voorwaarden vermeld in VDI 2035. Hierdoor kan ze worden gebruikt in hydronische verwarmings- en koelcircuits die vorstbescherming vereisen.

Het toegestane temperatuurbereik voor het medium ligt tussen 5 en 88 °C, wat de gebruikelijke omstandigheden van talrijke watergedragen klimaat- en verwarmingssystemen dekt.

Robuuste constructie

Het klephuis is vervaardigd uit messing, terwijl ook de zitting uit messing bestaat. De spindel is van roestvrij staal en het sluitelement is gemaakt van NBR, met EPDM-afdichtingen.

Deze materiaalcombinatie is ontworpen om een betrouwbare werking te bieden in gesloten hydronische circuits binnen de door Resideo vastgelegde grenzen voor druk, temperatuur en waterkwaliteit.

Eenvoudig onderhoud

Een van de voordelen van de V4043H-serie is dat de volledige gemotoriseerde kop kan worden gedemonteerd of vervangen zonder het hydraulische lichaam van de leiding los te koppelen of de installatie te legen. Ook de motor kan worden vervangen zonder het klephuis te verwijderen.

Deze constructie vereenvoudigt onderhoudswerkzaamheden aanzienlijk wanneer de ingreep alleen de actuator of de elektrische componenten betreft.

Compacte installatie

Resideo beschrijft de V4043H-serie als een compacte oplossing om de montage in installaties met beperkte ruimte te vergemakkelijken. Het toestel wordt geleverd met een elektrische kabel van ongeveer 1 meter, wat de aansluiting op het regelsysteem vereenvoudigt.

De installatie moet de op het lichaam aangegeven stromingsrichting en de door de fabrikant vastgelegde montageposities respecteren. De kop moet toegankelijk blijven om toekomstige controle- en onderhoudswerkzaamheden te vergemakkelijken.

Veelvoorkomende toepassingen

• Huishoudelijke verwarmingsinstallaties.
• Verwarmingssystemen met zones.
• Onafhankelijke hydronische circuits.
• Installaties met radiatoren.
• Watergedragen klimaatregelingssystemen.
• Kleine commerciële installaties.
• Regeling van warm of koud water.
• Circuits met compatibele water-glycolmengsels.
• Installaties waar de klep via een hulpcontact met een pomp of ketel moet worden gekoppeld.

Technische gegevens van de Resideo V4043H1122/U

• Fabrikant: Resideo.
• Familie: V4043H.
• Referentie: V4043H1122/U.
• Toepassing: hydronische regeling.
• Type klep: gemotoriseerde zoneklep.
• Aantal wegen: 2.
• Configuratie: rechte doorlaat.
• Regeling: twee standen, aan/uit.
• Positie zonder voeding: gesloten.
• Werking: veerretour naar sluiten.
• Aansluiting: BSPP binnendraad.
• Maat: 1".
• Nominale diameter: DN25.
• Kvs: 8,6.
• Maximale bedrijfsdruk: 8,6 bar.
• Maximale differentiaaldruk bij sluiten: 0,45 bar.
• Spanning: 230 V AC.
• Frequentie: 50 Hz.
• Opgenomen vermogen: 9,6 VA.
• Stroomsterkte: 0,04 A.
• Nominale openingstijd: 15 seconden.
• Vloeistoftemperatuur: 5-88 °C.
• Maximale omgevingstemperatuur: 52 °C.
• Relatieve vochtigheid: 5-95 %, niet-condenserend.
• Hulpcontact: SPDT.
• Capaciteit hulpcontact: 2,2 A bij 220-240 V AC, 50 Hz.
• Behuizing: messing.
• Zitting: messing.
• Spindel: roestvrij staal.
• Sluitkogel: NBR.
• Afdichtingen: EPDM.
• Handopening: ja.
• Kabellengte: 1 m.

Gemotoriseerde 1" klep voor zone-regeling

De Resideo V4043H1122/U combineert een 1"-aansluiting, Kvs 8,6, 230 V-aandrijving, veerretour en SPDT-hulpcontact om de regeling van verwarmings- en koelcircuits te automatiseren. De normaal gesloten configuratie zorgt ervoor dat elke zone geïsoleerd blijft zolang er geen vraag is.

De mogelijkheid tot handmatige opening en het vervangen van de gemotoriseerde kop zonder het circuit te legen vergemakkelijkt zowel de inbedrijfstelling als het latere onderhoud. Voor een correcte werking moeten vooral de maximale differentiaaldruk van 0,45 bar, het temperatuurbereik en de elektrische en hydraulische instructies van Resideo worden gerespecteerd.
