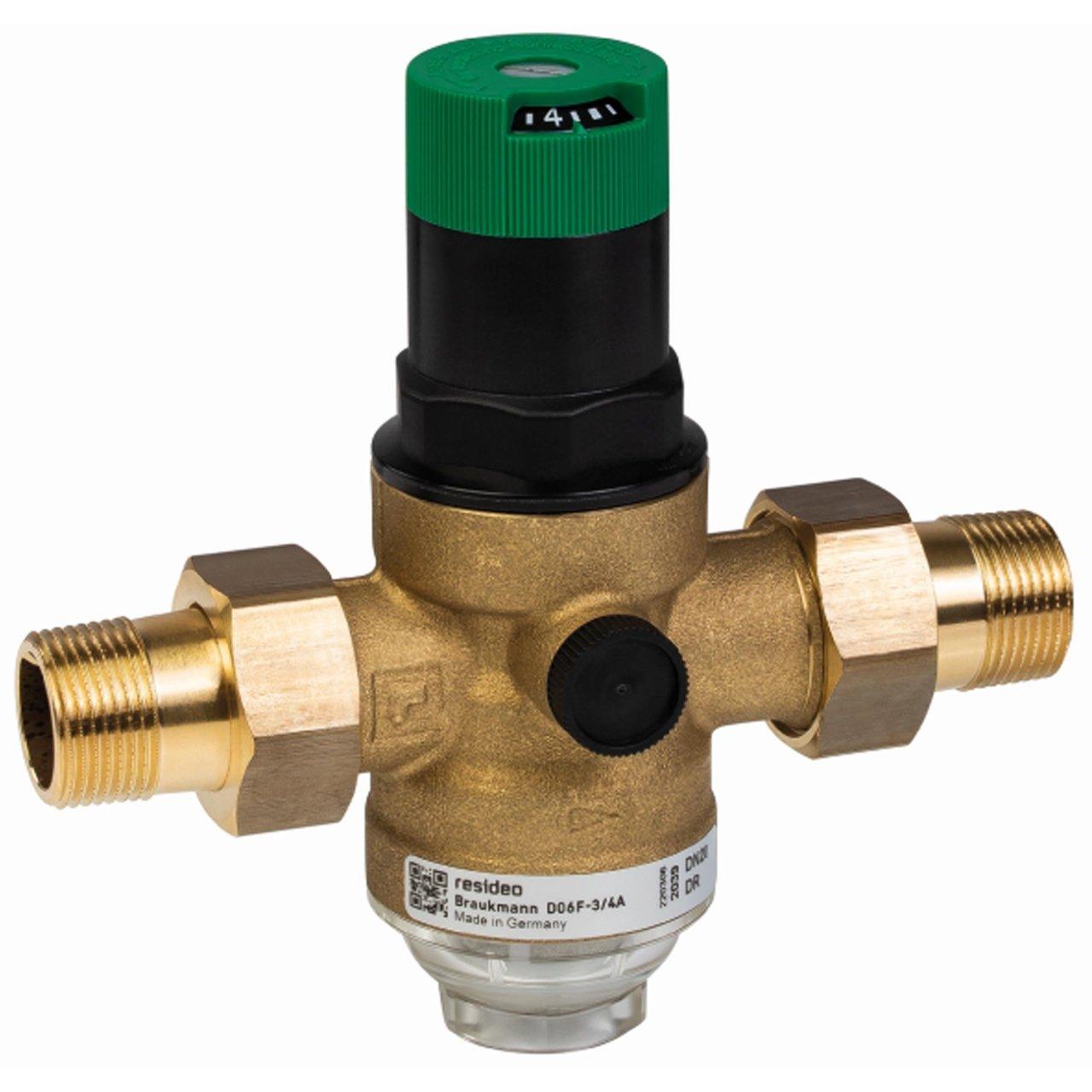

Drukreduceerventiel met filter en transparante beker 1/2"

De Resideo drukreduceerventiel D06F-1/2A is ontworpen om de druk in drinkwaterinstallaties te verlagen en te stabiliseren, en helpt leidingen, kranen, huishoudelijke apparaten en andere componenten te beschermen tegen te hoge netdruk. Deze uitvoering is voorzien van 1/2" schroefverbindingen, nominale diameter DN15, geïntegreerd fijnfilter en transparante beker, waardoor drukregeling en filtratie in één compact apparaat worden gecombineerd.

De D06F-1/2A biedt een Kvs-waarde van 2,4 m³/h, is geschikt voor een maximale inlaatdruk van 16 bar en maakt een uitlaatdrukregeling mogelijk tussen 1,5 en 6 bar. Het ventiel wordt voorgeregeld op 3 bar geleverd en gebruikt een gebalanceerd zittingsysteem dat de druk stroomafwaarts stabiel houdt, zelfs bij grote schommelingen in de toevoerdruk.

Belangrijkste kenmerken van de Resideo D06F-1/2A

• Merk: Resideo.
• Serie: Braukmann D06F.
• Referentie: D06F-1/2A.
• Type: drukreduceerventiel met gebalanceerde zitting.
• Toepassing: drinkwaterinstallaties.
• Aansluiting: R 1/2".
• Nominale diameter: DN15.
• Type aansluiting: set buitendraadfittingen aan in- en uitlaat.
• Kvs: 2,4 m³/h.
• Maximale inlaatdruk: 16 bar met transparante beker.
• Uitlaatdruk: regelbaar tussen 1,5 en 6 bar.
• Fabrieksinstelling: 3 bar.
• Minimale drukval: 1 bar.
• Filter: geïntegreerd fijnfilter.
• Filtergaas: 0,16 mm.
• Filtermateriaal: roestvrij staal.
• Filterbeker: transparant synthetisch materiaal.
• Behuizing: ontzinkingsbestendig messing.
• Instelschaal: geïntegreerd.
• Manometeraansluitingen: aan beide zijden van de behuizing.

Stabiele verlaging van de waterdruk

De hoofdtaak van de Resideo D06F is het verlagen van een hoge toevoerdruk naar een geschikt niveau voor de installatie stroomafwaarts. Door een gecontroleerde werkdruk te handhaven, helpt het schade door overdruk te voorkomen en onnodige belasting van de verschillende installatiecomponenten te verminderen.

Een correct geregelde druk helpt ook om het waterverbruik te verlagen en stromingsgeluiden te minimaliseren in leidingen en kranen. Deze voordelen zijn vooral interessant in woningen of gebouwen waar de netdruk hoger is dan nodig of gedurende de dag schommelt.

Gebalanceerde zitting bij netdrukschommelingen

Het ventiel gebruikt een regelprincipe met veer en membraan met gebalanceerde inlaatdruk. Wanneer de druk stroomafwaarts daalt door waterverbruik, zorgt de veerkracht ervoor dat het ventiel opent totdat het evenwicht met het membraan is hersteld.

Dankzij dit werkingsprincipe hebben variaties in de inlaatdruk slechts een minimale invloed op de ingestelde uitlaatdruk, waardoor de afnamepunten stabieler worden gevoed.

Regelbare druk van 1,5 tot 6 bar

De uitlaatdruk kan worden ingesteld binnen een bereik van 1,5 tot 6 bar. De bovenste knop heeft een schaalverdeling waarmee de geselecteerde waarde direct zichtbaar is en die het afstellen tijdens de ingebruikname vergemakkelijkt.

Het ventiel wordt geleverd met een vooringestelde uitlaatdruk van 3 bar. Deze waarde kan later worden aangepast aan de specifieke eisen van de installatie, mits de door Resideo opgegeven bedrijfscondities worden gerespecteerd.

Geïntegreerd fijnfilter van roestvrij staal

Naast drukregeling bevat de D06F-1/2A een fijnfilter van roestvrij staal met een maaswijdte van 0,16 mm. Dit onderdeel helpt kleine deeltjes in het water tegen te houden voordat ze het interne regelmechanisme passeren.

De integratie van het filter in de eigenlijke eenheid vermindert het aantal benodigde componenten en helpt de zitting en de interne cartridge te beschermen tegen verontreinigingen.

Transparante beker voor eenvoudige inspectie

Deze variant is uitgerust met een transparante filterbeker, een bijzonder praktische eigenschap tijdens onderhoudswerkzaamheden. Doordat de toestand van het filterelement van buitenaf zichtbaar is, kan vervuiling eenvoudig worden vastgesteld en kan worden bepaald wanneer reiniging nodig is.

Met de transparante beker bedraagt de door Resideo opgegeven maximale inlaatdruk 16 bar. Als het apparaat kan worden blootgesteld aan uv-straling of dampen van oplosmiddelen, raadt de fabrikant aan de compatibele messing beker uit het assortiment te gebruiken.

1/2" aansluiting en Kvs 2,4

De referentie D06F-1/2A komt overeen met de DN15-uitvoering met R 1/2"-aansluiting. De A-variant wordt geleverd met buitendraadfittingen aan in- en uitlaat, wat zowel de eerste montage als demontage bij toekomstig onderhoud vergemakkelijkt.

Voor deze maat geeft Resideo een Kvs van 2,4 m³/h op. Deze waarde moet samen met het vereiste debiet en het beschikbare drukverlies worden meegenomen bij het dimensioneren van de installatie.

Ontzinkingsbestendige messing behuizing

De behuizing is vervaardigd uit ontzinkingsbestendig messing, terwijl de aansluitfittingen van messing zijn. De veerhuisconstructie en de instelknop zijn gemaakt van hoogwaardig synthetisch materiaal.

De interne cartridge bevat een EPDM-membraan, de afdichtingen zijn eveneens van EPDM en de regelveer is vervaardigd uit staal. Bovendien blijft de veer tijdens bedrijf gescheiden van het drinkwater.

Vervangbare interne cartridge

De interne regelunit kan volledig worden vervangen. Deze constructie vergemakkelijkt onderhoudswerkzaamheden en maakt het mogelijk de belangrijkste functionele onderdelen te vernieuwen zonder noodzakelijkerwijs de volledige in de leiding geïnstalleerde ventielbehuizing te vervangen.

De mogelijkheid om de cartridge, het filter en andere serviceonderdelen te vervangen draagt bij aan eenvoudiger periodiek onderhoud van de installatie.

Voorbereid voor montage van een manometer

De ventielbehuizing heeft manometeraansluitingen aan beide zijden, wat het direct controleren van de geregelde druk vergemakkelijkt. De manometer wordt als accessoire geleverd en maakt geen deel uit van de standaarduitrusting van deze referentie.

De combinatie van de geïntegreerde schaalverdeling en een optionele manometer maakt het mogelijk de uitlaatdruk tijdens ingebruikname en periodieke controles nauwkeurig af te stellen en te verifiëren.

Bedrijfstemperatuur

De D06F-1/2A-variant met transparante beker is gespecificeerd voor gebruik met water tot een maximale temperatuur van 40 °C binnen de door Resideo aangegeven voorwaarden. De technische documentatie vermeldt ook een maximale temperatuur van 30 °C voor de omstandigheden die specifiek onder EN 1567 vallen.

De toegestane omgevingstemperatuur ligt tussen 5 en 55 °C, in een schone, droge omgeving die beschermd is tegen vorst.

Horizontale of verticale installatie

Het ventiel kan in horizontale of verticale positie worden geïnstalleerd. Resideo adviseert afsluiters te plaatsen, het apparaat op een goed toegankelijke en vorstvrije locatie te installeren en voldoende ruimte vrij te laten voor het aflezen van de manometer, inspectie van de beker en onderhoudswerkzaamheden.

Na de drukreduceerder moet een recht leidingdeel worden voorzien met een lengte van ten minste vijf keer de nominale diameter, volgens de aanbevelingen van EN 806-2. Het toestel vereist bovendien periodiek onderhoud overeenkomstig EN 806-5.

Stille werking

Voor maten tot 1 1/4", inclusief dit 1/2"-model, geeft Resideo een lage geluidsklasse aan van LGA groep 1 zonder beperkingen. De verlaging en stabilisatie van de druk helpt bovendien hydraulische geluiden door te hoge druk in de installatie te verminderen.

Afmetingen van de Resideo D06F-1/2A

• Aansluiting: R 1/2".
• Nominale diameter: DN15.
• Totale lengte L: 140 mm.
• Lengte I: 80 mm.
• Bovenhoogte H: 89 mm.
• Onderhoogte h: 58 mm.
• Totale hoogte ongeveer: 147 mm.
• Diameter van de beker D: 54 mm.
• Gewicht: ongeveer 0,8 kg.

Technische gegevens van het Resideo D06F-1/2A drukreduceerventiel

• Fabrikant: Resideo.
• Familie: Braukmann D06F.
• Referentie: D06F-1/2A.
• Medium: drinkwater.
• Type: drukreduceerventiel met geïntegreerd filter.
• Regelsysteem: veer en membraan met gebalanceerde zitting.
• Aansluiting: R 1/2".
• Nominale diameter: DN15.
• Aansluitingen: buitendraadfittingen.
• Kvs: 2,4 m³/h.
• Nominale druk: PN16.
• Maximale inlaatdruk: 16 bar.
• Uitlaatdruk: 1,5-6 bar.
• Vooringesteld: 3 bar.
• Minimale drukval: 1 bar.
• Fijnfilter: geïntegreerd.
• Maaswijdte: 0,16 mm.
• Filtermateriaal: roestvrij staal.
• Beker: transparant synthetisch materiaal.
• Maximale bedrijfstemperatuur van variant A: 40 °C.
• Maximale temperatuur volgens EN 1567: 30 °C.
• Omgevingstemperatuur: 5-55 °C.
• Behuizing: ontzinkingsbestendig messing.
• Fittingen: messing.
• Veer: verenstaal.
• Membraan: EPDM.
• Afdichtingen: EPDM.
• Drukschaal: geïntegreerd.
• Manometeraansluitingen: ja.
• Manometer inbegrepen: nee.
• Montage: horizontaal of verticaal.
• Certificeringen en conformiteit: DVGW, WRAS tot 23 °C, ACS en BS EN 1567.

Regeling en filtratie voor drinkwaterinstallaties

De Resideo D06F-1/2A combineert drukregeling, fijnfiltratie en een transparante beker in één geheel. Met zijn 1/2"-aansluiting, DN15, Kvs 2,4 m³/h en instelbare druk tussen 1,5 en 6 bar maakt het mogelijk de toevoer te stabiliseren en de componenten van huishoudelijke, commerciële of industriële installaties te beschermen binnen de door de fabrikant vastgestelde grenzen.

De gebalanceerde zitting, de instelschaal, de manometeraansluitingen, de vervangbare cartridge en de transparante beker vergemakkelijken zowel de ingebruikname als het onderhoud. Om een correcte werking te garanderen, moeten de door Resideo aangegeven voorwaarden voor druk, temperatuur, installatie en onderhoud worden nageleefd.
