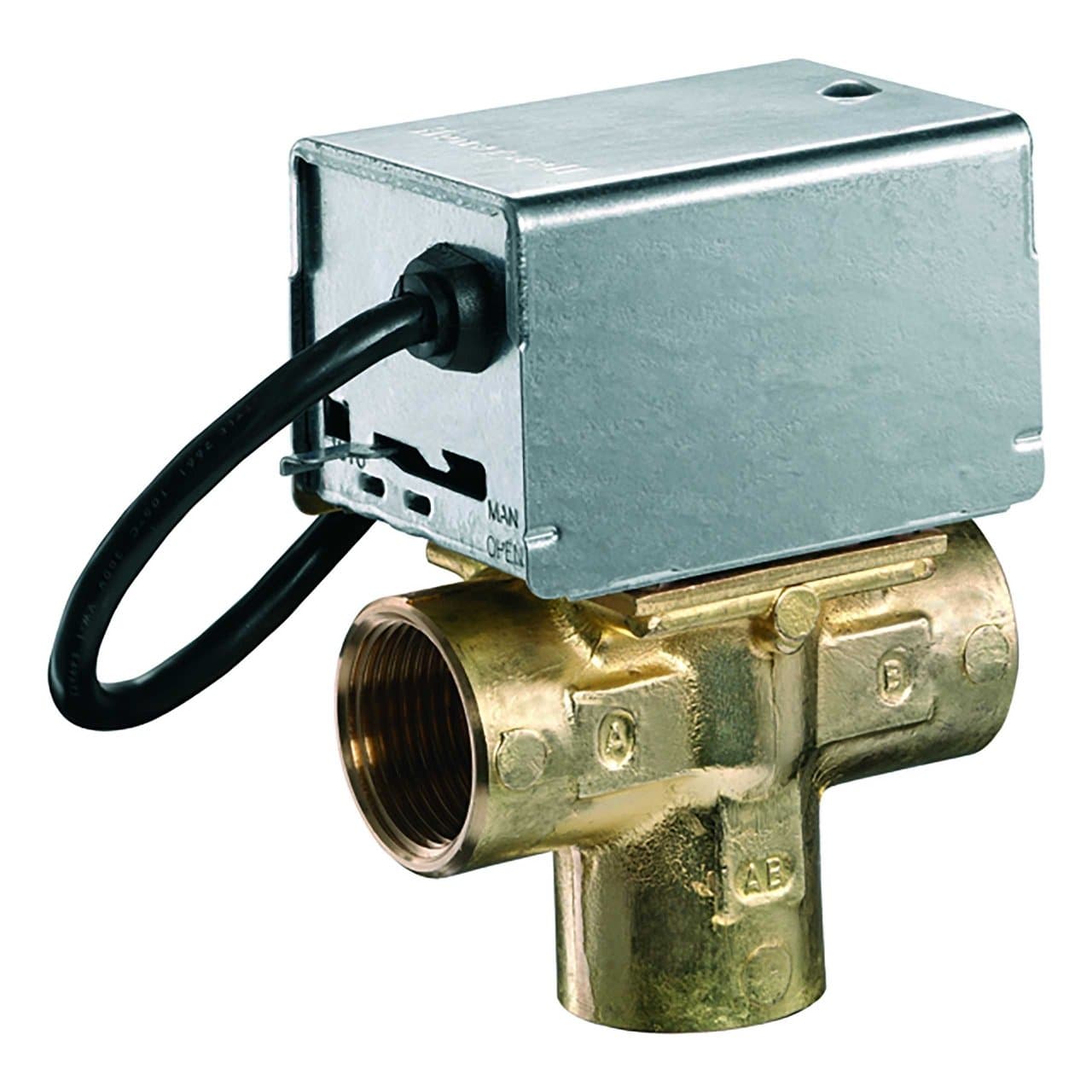

3-weg motorische zoneklep 1"

De Resideo V4044C1312/U gemotoriseerde zoneklep is een 3-weg omschakelklep met 1" binnendraad-aansluitingen, ontworpen om de waterstroom automatisch tussen twee circuits te verdelen in verwarmings- en warmtapwaterinstallaties. De klep werkt met een elektrische actuator op 230 V / 50 Hz met veerretour en biedt een Kvs van 8,1, wat zorgt voor een compacte oplossing voor huishoudelijke hydraulische installaties en kleine commerciële toepassingen.

Deze uitvoering uit de V4044C-serie werkt met aan/uit-regeling en heeft een messing huis dat geschikt is voor mediumtemperaturen tussen 5 en 88 °C. Voor de 1"-referentie specificeert Resideo een maximaal differentieel drukverschil van 0,55 bar, terwijl de maximale bedrijfsdruk van de serie 8,6 bar bedraagt.

Belangrijkste kenmerken van de Resideo V4044C1312/U

• Merk: Resideo.
• Serie: V4044C.
• Referentie: V4044C1312/U.
• Type: gemotoriseerde omschakel-zoneklep.
• Aantal wegen: 3.
• Werking: aan/uit.
• Aansluitingen: 1" binnendraad.
• Nominale diameter: DN25.
• Kvs: 8,1.
• Voeding: 230 V AC.
• Frequentie: 50 Hz.
• Stuursignaal: SPST.
• Terugkeer: met veer.
• Maximale bedrijfsdruk: 8,6 bar.
• Maximaal differentieel drukverschil: 0,55 bar.
• Mediumtemperatuur: van 5 tot 88 °C.
• Omgevingstemperatuur: van 5 tot 50 °C.
• Klephuis: messing.
• Afdekking en actuatorbasis: verzinkt staal.
• Kabellengte: 1.000 mm.

Gemotoriseerde 3-weg omschakelklep

De V4044C1312/U is ontworpen om de stroom naar één van twee circuits om te leiden. In tegenstelling tot een mengklep is de werking gericht op het kiezen van het ene of het andere hydraulische traject, zodat de waterverdeling automatisch kan worden beheerd volgens de behoeften van de installatie.

Resideo geeft aan dat de V4044C-serie kan worden gebruikt om de stroming tussen de circuits van verwarming en sanitair warm water te regelen in volledig gepompte centrale systemen. De klep laat telkens slechts één zone door, wat prioritering of automatische selectie tussen verschillende circuits vergemakkelijkt.

1" binnendraad-aansluitingen

De referentie V4044C1312/U komt specifiek overeen met de uitvoering met 1" aansluitingen. De binnendraad-aansluitingen maken integratie in conventionele hydraulische installaties met compatibele koppelingen eenvoudig.

Voor deze maat specificeert Resideo een Kvs van 8,1, een parameter die de hydraulische doorlaatcapaciteit van de klep weergeeft en die samen met het ontwerpdebiet en het beschikbare drukverlies in de installatie moet worden bekeken.

Maximaal differentieel drukverschil van 0,55 bar

De 1"-uitvoering is geschikt voor een maximaal differentieel drukverschil van 0,55 bar. Deze waarde bepaalt het maximale drukverschil over de klep binnen de door de fabrikant gespecificeerde bedrijfsomstandigheden.

De opgegeven maximale bedrijfsdruk voor de V4044-serie bedraagt 8,6 bar. Beide waarden moeten worden gecontroleerd tijdens de hydraulische dimensionering om te verzekeren dat de klep correct kan openen en terugkeren.

Elektrische actuator op 230 V

De actuator werkt op een voeding van 230 V AC bij 50 Hz, een veelgebruikte configuratie in huishoudelijke verwarmingsinstallaties. De bediening is van het type aan/uit via een SPST-signaal.

Wanneer de actuator spanning krijgt, verplaatst de motor de klep naar de betreffende positie. Zodra de spanning wegvalt, brengt de terugstelveer het mechanisme terug naar de rustpositie.

Veerretour

Het mechanische terugkeersysteem zorgt ervoor dat de klep automatisch een vaste positie aanneemt wanneer deze geen voeding meer krijgt. Volgens de documentatie van Resideo voor de V4044C-serie beweegt de klep elektrisch naar poort A en keert zij via de veer terug naar poort B.

De fabrikant specificeert een geschatte tijd van 18 seconden voor de gemotoriseerde beweging naar poort A en ongeveer 8 seconden voor de veerretour naar poort B.

Aan/uit-regeling

De Resideo V4044C1312/U werkt met een eenvoudig ON/OFF- of aan/uit-systeem. Hierdoor kan de klep worden aangestuurd door thermostaten, aquastaten of andere compatibele regelcomponenten die het vereiste signaal voor de actuator leveren.

Dit type werking is bijzonder geschikt wanneer alleen gekozen hoeft te worden tussen twee hydraulische trajecten, zonder proportionele regeling van het debiet.

Zonder geïntegreerd hulpcontact

De V4044C-serie betreft uitvoeringen zonder geïntegreerde hulp-microschakelaar. Resideo onderscheidt deze kleppen van de V4044F-serie, die wel een hulpcontact bevat voor signalering of aansturing van andere apparatuur.

Daarom is de V4044C1312/U vooral geschikt voor installaties waar alleen hydraulische omschakeling tussen twee circuits nodig is, zonder extra elektrisch eindsignaal.

Voor water en water-glycolmengsels

De klep is geschikt voor gebruik met water en water-glycolmengsels die voldoen aan de eisen van Resideo en aan de voorwaarden van VDI 2035.

Het toegestane temperatuurbereik van het medium is 5 tot 88 °C, waardoor de klep zowel in verwarmingscircuits als in andere hydraulische systemen binnen dit bereik kan worden toegepast.

Messing huis

Het hydraulische huis is vervaardigd uit messing, wat mechanische weerstand biedt voor normaal gebruik in verwarmingssystemen. De afdekking en de basis van de actuator zijn gemaakt van verzinkt staal, ter bescherming van het elektrische en mechanische aandrijfmechanisme.

De constructie combineert klephuis en gemotoriseerde actuator in één geheel, wat de inbouw in nieuwe installaties of de vervanging van een compatibele klep vereenvoudigt.

Toepassingen van de V4044C1312/U

Deze omschakelklep kan worden gebruikt in installaties waar automatisch één van twee hydraulische circuits moet worden geselecteerd. Veelvoorkomende toepassingen zijn onder andere:

• Huishoudelijke verwarmingssystemen.
• Verwarmingsinstallaties en warmtapwaterproductie.
• Omschakeling tussen verwarmingscircuit en warmwaterboiler.
• Hydraulische installaties verdeeld in twee circuits.
• Volledig gepompte centrale systemen.
• Kleine commerciële klimaatinstallaties.
• Toepassingen met water of compatibele water-glycolmengsels.

Werking tussen poort A en B

De V4044 is een omschakelklep die een gemeenschappelijke aansluiting gebruikt om de stroom naar één van de andere twee poorten te leiden. Wanneer de actuator van positie verandert, wordt de waterdoorlaat tussen beide trajecten omgeschakeld, zodat beide zones niet gelijktijdig worden gevoed in de toepassingen waarvoor de klep is ontworpen.

Dit principe is bijzonder nuttig in systemen met een prioriteit voor sanitair warm water of waar één enkele warmtebron afwisselend verschillende delen van de installatie moet voeden.

Installatie en onderhoud

De klep moet worden geïnstalleerd met inachtneming van de door Resideo aangegeven poortidentificatie en -opstelling. Ook moeten de stromingsrichting, de toegestane positie van de actuator en de benodigde ruimte voor toekomstig onderhoud in acht worden genomen.

De fabrikant levert specifieke motoren, aandrijfkoppen en onderhoudskits voor de V4044-familie, waardoor vervanging van bepaalde componenten mogelijk is zonder altijd het volledige geheel te hoeven vervangen.

Voor een correcte werking moeten de limieten voor temperatuur, statische druk en differentieel drukverschil worden gerespecteerd, evenals de elektrische aansluitinstructies van de fabrikant.

Technische gegevens van de Resideo V4044C1312/U

• Fabrikant: Resideo.
• Familie: V4044C.
• Referentie: V4044C1312/U.
• Product: gemotoriseerde zoneklep.
• Configuratie: 3-weg.
• Hydraulische functie: omschakelend.
• Regeling: aan/uit.
• Ingangssignaal: SPST.
• Aansluitingen: binnendraad.
• Maat: 1".
• DN: 25.
• Kvs: 8,1.
• Maximaal differentieel drukverschil: 0,55 bar.
• Maximale bedrijfsdruk: 8,6 bar.
• Voedingsspanning: 230 V AC.
• Frequentie: 50 Hz.
• Terugkeer: via veer.
• Geschatte activeringstijd naar poort A: 18 seconden.
• Geschatte terugkeertijd naar poort B: 8 seconden.
• Mediumtemperatuur: 5-88 °C.
• Omgevingstemperatuur: 5-50 °C.
• Medium: water of water-glycolmengsel volgens de voorwaarden van de fabrikant.
• Materiaal van het huis: messing.
• Afdekking van de actuator: verzinkt staal.
• Basis van de actuator: verzinkt staal.
• Kabellengte: 1.000 mm.
• Hulpcontact: niet geïntegreerd in de V4044C-uitvoering.

3-weg klep voor verwarming en SWW

De Resideo V4044C1312/U combineert een 1" schroefaansluiting, Kvs 8,1, elektrische aandrijving op 230 V en veerretour om de waterstroom tussen twee circuits automatisch te beheren. De omschakelconfiguratie is bijzonder nuttig in systemen waar afwisselen tussen verwarming en productie van sanitair warm water nodig is.

Het messing huis en de aan/uit-werking bieden een eenvoudige oplossing om de waterverdeling te automatiseren. Voor de beoogde prestaties moet het circuit correct worden gedimensioneerd en moeten het maximale differentieel drukverschil van 0,55 bar en de overige door Resideo gespecificeerde installatievoorwaarden worden gerespecteerd.
