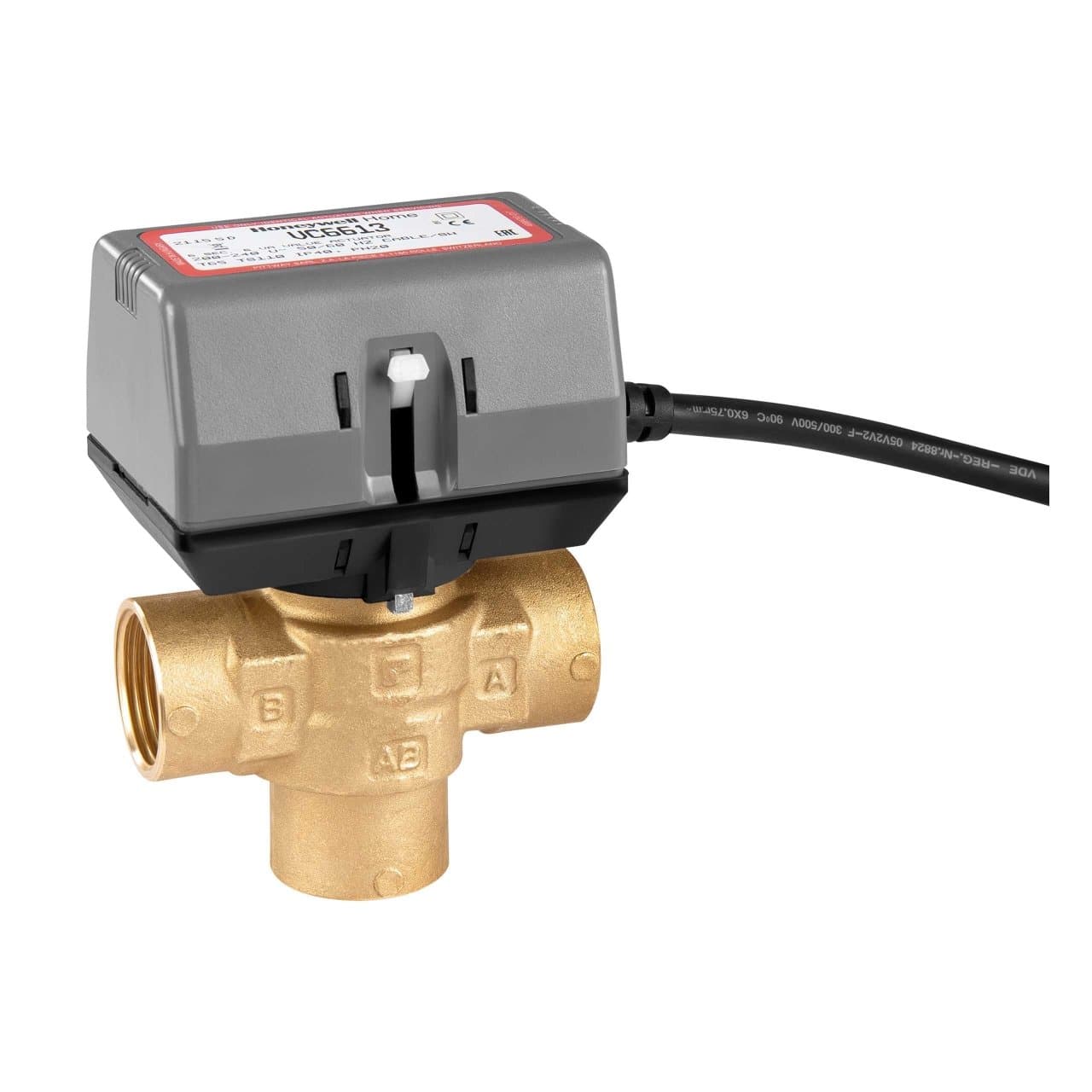

3-weg 3/4" gemotoriseerde zoneklep

De gemotoriseerde zoneklep Resideo VC6613MH6000/U is een hydronische 3-wegklep met 3/4" BSPP vrouwelijke schroefverbindingen, ontworpen om de waterstroom automatisch om te leiden tussen twee circuits in verwarmings- en koelinstallaties. Hij is voorzien van een elektrische actuator van 230 V, ON/OFF-regeling via een 3-draads SPDT-signaal en een hulpcontact, en biedt een compacte oplossing voor huishoudelijke installaties en kleine commerciële toepassingen.

De klep werkt met een hydraulische configuratie AB-A / AB-B en is ontworpen om een maximale statische druk van 20 bar en een maximale differentiële druk van 4 bar te weerstaan. De actuator voert de openings- of sluitingsbeweging uit in ongeveer 7 seconden bij 50 Hz, waardoor een snelle reactie op de regelopdrachten van het systeem mogelijk is.

Belangrijkste kenmerken van de Resideo VC6613MH6000/U

• Merk: Resideo.
• Serie: VC.
• Referentie: VC6613MH6000/U.
• Type: gemotoriseerde zoneklep.
• Aantal wegen: 3.
• Hydraulische configuratie: omleidend AB-A / AB-B.
• Aansluiting: 3/4" BSPP vrouwelijke schroefdraad.
• Nominale diameter: DN20.
• Voeding: 200-240 V AC.
• Frequentie: 50/60 Hz.
• Regeling: ON/OFF SPDT met 3 draden.
• Hulpcontact: SPDT.
• Bedieningstijd: ongeveer 7 seconden bij 50 Hz.
• Stroomverbruik actuator: 4 VA tijdens beweging.
• Maximale bedrijfsdruk: 20 bar.
• Maximale differentiële druk: 4 bar.
• Vloeistoftemperatuur: van 1 tot 95 °C.
• Maximale omgevingstemperatuur: 65 °C.
• Behuizing: messing.
• Spindel: roestvrij staal.
• Afdichtingen: EPDM.
• Kabellengte: 1 m.

3-weg omleidingsklep

De Resideo VC6613MH6000/U gebruikt een configuratie van drie wegen met een gemeenschappelijke ingang AB en twee wegen A en B. De actuator verplaatst de interne cartridge om de stroom te leiden tussen AB-A of AB-B, afhankelijk van het signaal van het regelsysteem.

Wanneer de spindel naar beneden beweegt, wordt weg B gesloten en stroomt het water tussen AB en A. Met de spindel in de bovenste positie verloopt de doorstroming tussen AB en B. Deze opstelling maakt het mogelijk de klep te gebruiken om water tussen twee verschillende hydraulische circuits om te leiden.

ON/OFF-regeling met 3-draads SPDT

De VC6613-serie is voorbereid voor ON/OFF-regeling via een 3-draads SPDT-signaal. De motor krijgt voeding om in beide richtingen te bewegen en werkt dus niet volgens de conventionele veerretourfunctie.

Wanneer de regelaar een circuitwissel opdraagt, verplaatst de actuator de cartridge naar de overeenkomstige positie. Zodra de eindpositie is bereikt, stopt de interne logica de motor, zodat het elektrische verbruik voornamelijk optreedt tijdens de verplaatsing van de klep.

Bij een onderbreking van de elektrische voeding blijft de klep in de positie waarin zij zich bevindt. Wanneer de spanning terugkeert, reageert zij opnieuw op de opdracht van de regelaar.

Voeding op 230 V

De referentie VC6613MH6000/U gebruikt een actuator die is ontworpen voor een voedingsspanning van 200 tot 240 V AC bij 50/60 Hz, doorgaans verkocht als 230 V-versie. Dit vergemakkelijkt de integratie in verwarmings- en klimaatinstallaties met stuurcircuits die rechtstreeks op netspanning worden gevoed.

Het nominale verbruik van de actuator bedraagt ongeveer 4 VA tijdens het veranderen van positie.

Snel openen en sluiten

De actuator van de klep biedt een snelle bediening. Resideo specificeert een nominale tijd van ongeveer 7 seconden bij 50 Hz. Bij een frequentie van 60 Hz kan de verplaatsing ongeveer 20 % sneller verlopen.

Deze actuatiesnelheid zorgt voor een snelle reactie in verwarmings- en koelsystemen per zone wanneer de warmtevraag verandert.

SPDT-hulpcontact

De VC6613M-versie is voorzien van een SPDT-hulpcontact waarmee de kleppositie kan worden geïntegreerd met andere componenten van het systeem. Dit contact kan worden gebruikt om een positietsignaal door te geven of de werking te coördineren met pompen, ketels of andere regelcomponenten.

De technische documentatie van de serie specificeert voor het hulpcontact een capaciteit van 1 A bij 250 V AC, 50/60 Hz, met een minimale belasting van 0,05 A bij 24 V DC.

Bedrijfsdruk tot 20 bar

De klep is ontworpen om te werken met een maximale statische druk van 20 bar. De maximaal toelaatbare differentiële druk tussen de aansluitingen bedraagt 4 bar, waardoor integratie in een breed scala aan hydronische circuits mogelijk is binnen de door Resideo aangegeven grenzen.

De gebalanceerde constructie van de cartridge vermindert de invloed van de differentiële druk op het sluitmechanisme en bevordert een stabiele werking onder de gespecificeerde bedrijfsomstandigheden.

Voor warm en koud water

De VC-serie kan werken met warm water, koud water en water-glycolmengsels. De huidige Europese technische fiche van Resideo specificeert een maximale glycolconcentratie van 50 %, met waterkwaliteit conform de vereisten voor hydronische installaties.

De normale bedrijfstemperatuur van de vloeistof ligt tussen 1 en 95 °C. De documentatie van de fabrikant voorziet bovendien in korte pieken tot 120 °C onder de gespecificeerde omstandigheden.

Messing behuizing en duurzame componenten

De hydraulische behuizing van de klep is vervaardigd uit messing. De spindel is van roestvrij staal en de cartridge bevat technische materialen met hoge weerstand, terwijl de afdichtingen en dichtingscomponenten zijn vervaardigd uit EPDM.

Alle belangrijkste bewegende en afdichtende onderdelen zijn gegroepeerd in de interne cartridge, een constructie die het onderhoud vereenvoudigt en het aantal bewegende componenten in de klepbehuizing vermindert.

Afneembare actuator voor eenvoudig onderhoud

De actuator kan van de hydraulische behuizing worden verwijderd zonder dat de volledige installatie eerst hoeft te worden geleegd. Deze eigenschap maakt het mogelijk de motor of de actuatorunit te vervangen terwijl de klepbehuizing en de hydraulische cartridge geïnstalleerd blijven.

Als het probleem zich in de cartridge zelf bevindt of als er een hydraulische lekkage is, moet het circuit worden geïsoleerd of geleegd volgens de service-instructies van de fabrikant voordat aan de interne eenheid wordt gewerkt.

Ontworpen voor stille werking

De hydronische Resideo VC-kleppen gebruiken een geleidelijke beweging van het interne mechanisme, ontworpen om een stille werking te bieden wanneer de installatie correct is gedimensioneerd.

Een te hoge watersnelheid of onvoldoende hydraulische druk in systemen die bij hoge temperaturen werken, kan geluid in de leidingen veroorzaken, daarom moeten de dimensionerings- en hydraulische inregelcriteria van de installatie worden gerespecteerd.

Veelvoorkomende toepassingen

De Resideo VC6613MH6000/U-klep kan worden gebruikt in verschillende hydronische installaties waar water automatisch tussen twee circuits moet worden omgeleid:

• Zoneverwarmingsinstallaties.
• Waterkoelsystemen.
• Radiatorcircuits.
• Fan coils en hydronische terminalunits.
• Waterconvectoren.
• Huishoudelijke klimaatinstallaties.
• Kleine commerciële installaties.
• Omleiding tussen verschillende hydraulische circuits.
• Installaties aangestuurd door compatibele thermostaten of SPDT-regelaars.

Afmetingen van de 3-wegklep

Volgens de technische fiche van de VC-serie heeft de 3-wegbehuizing met 3/4" BSPP-aansluiting compacte afmetingen die de montage vergemakkelijken in installaties waar de beschikbare ruimte beperkt is.

• Lengte van de behuizing: 94 mm.
• Totale hoogte ongeveer: 130 mm.
• Breedte van de actuator: 68 mm.
• Hoogte van de actuator: ongeveer 90 mm.

Technische gegevens van de Resideo VC6613MH6000/U

• Fabrikant: Resideo.
• Familie: VC.
• Referentie: VC6613MH6000/U.
• Type: gemotoriseerde 3-weg zoneklep.
• Kleppatroon: A-AB-B.
• Aansluitingen: 3/4" BSPP vrouwelijke schroefdraad.
• Nominale diameter: DN20.
• Spanning: 200-240 V AC.
• Frequentie: 50/60 Hz.
• Regeling: ON/OFF SPDT met 3 draden.
• Hulpcontact: SPDT.
• Capaciteit hulpcontact: 1 A bij 250 V AC, 50/60 Hz.
• Stroomverbruik actuator: 4 VA tijdens de bediening.
• Nominale bedientijd: 7 seconden bij 50 Hz.
• Maximale bedrijfsdruk: 20 bar.
• Maximale aangegeven breukdruk voor de serie: 100 bar.
• Maximale differentiële druk: 4 bar.
• Vloeistoftemperatuur: 1-95 °C.
• Korte temperatuurpiek: tot 120 °C.
• Maximale omgevingstemperatuur: 65 °C.
• Vloeistoffen: water en compatibele water-glycolmengsels.
• Glycolconcentratie volgens Europese technische fiche: tot 50 %.
• Behuizing: messing.
• Spindel: roestvrij staal.
• Cartridge: technische polymeren Ryton, Fortron of Noryl, afhankelijk van de productie.
• Afdichtingen: EPDM.
• Spindelslag: ongeveer 10 mm.
• Voedings-/regelingskabel: 1 m.
• Lengte van de behuizing: 94 mm.
• Geschatte hoogte van de assemblage: 130 mm.

Gemotoriseerde 3-wegklep voor hydronische installaties

De Resideo VC6613MH6000/U maakt het mogelijk om de wateromleiding tussen twee takken te automatiseren met een compacte 3-wegklep en een elektrische actuator met snelle respons. De combinatie van 3/4" vrouwelijke aansluitingen, 3-draads SPDT-regeling, 230 V-voeding, maximale druk van 20 bar en bediening in ongeveer 7 seconden vergemakkelijkt de integratie in zoneverwarmings- en koelsystemen.

Voor een correcte werking moeten het hydraulische schema AB-A-B, de elektrische aansluiting, de druk- en temperatuurlimieten en de montage- en onderhoudsinstructies van Resideo worden gerespecteerd.
