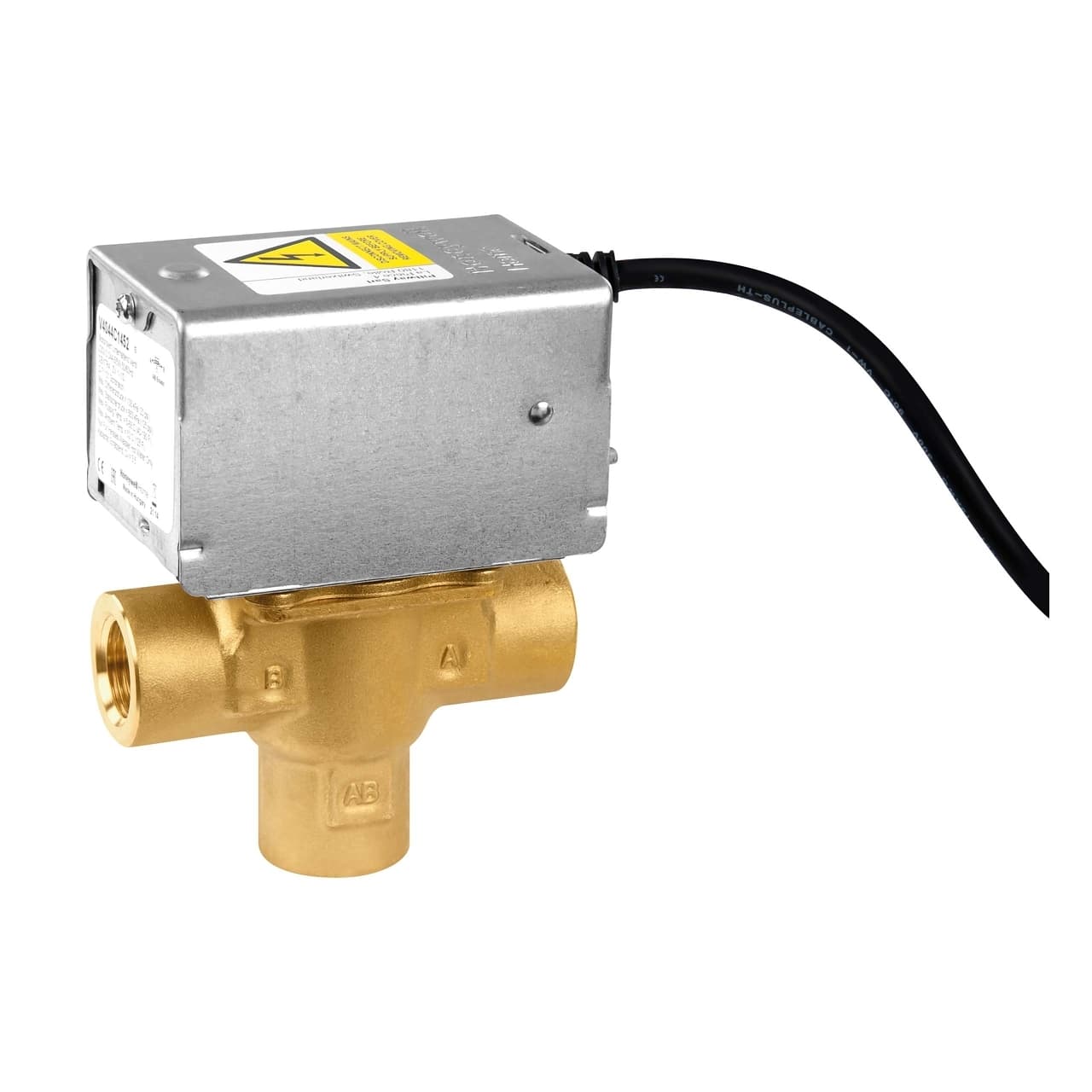

3-weg 1" gemotoriseerde zoneklep

De gemotoriseerde zoneklep Resideo V4044F1034/U is een 3-weg omschakelklep met 1" binnendraad aansluiting (DN25), ontworpen om de doorstroming van warm of koud water te regelen in verwarmings- en koelinstallaties. Uitgerust met een elektrische 230 V-aandrijving, veerretour en SPST-hulpcontact, maakt deze klep het mogelijk om de circulatie tussen de verschillende takken van een hydraulische installatie automatisch te beheren.

Dit model behoort tot de V4044F-serie van Resideo en is bijzonder geschikt voor huishoudelijke installaties en kleine commerciële toepassingen. De messing behuizing, de tweepositie-aandrijving en de compacte constructie vergemakkelijken de integratie in hydronische systemen voor klimaatregeling, verwarming en koeling.

Belangrijkste kenmerken van de Resideo V4044F1034/U-klep

• Type: gemotoriseerde 3-weg omschakel-zoneklep.
• Aansluiting: 1" binnendraad.
• Nominale diameter: DN25.
• Voeding: 230 V AC, 50 Hz.
• Aandrijving: elektrische tweepositie met veerretour.
• Kvs-waarde: 8,1.
• Maximale bedrijfsdruk: 8,6 bar.
• Maximale sluit-differentiaaldruk: 0,55 bar.
• Hulpcontact: SPST.
• Mediumtemperatuur: van 5 tot 88 °C.
• Maximale omgevingstemperatuur: 50 °C.
• Materiaal behuizing: messing.
• Afdekking en basis van de actuator: gegalvaniseerd staal.
• Referentie: V4044F1034/U.

Automatische debietregeling in verwarmings- en koelinstallaties

De Resideo V4044F1034/U is ontworpen voor automatische omleiding van het debiet tussen de AB-A- en AB-B-poorten. Zo kan het water naar verschillende circuits worden geleid afhankelijk van de vraag van de installatie, waardoor deze geschikt is voor zoneverwarmingssystemen, hydronische klimaatregeling en andere toepassingen waarbij automatisch tussen twee hydraulische trajecten moet worden gekozen.

De tweepositiebediening vereenvoudigt de regeling van de installatie: een elektrisch signaal activeert de motor van de klep en het veerretoursysteem brengt de klep automatisch terug naar de juiste positie wanneer de voeding wegvalt.

1" aansluiting en Kvs-capaciteit 8,1

De klep is voorzien van 1" binnendraad aansluitingen, gelijk aan DN25, een veelgebruikte maat in hydraulische verwarmings- en koelcircuits. De Kvs-waarde van 8,1 maakt het mogelijk om te werken in installaties die een hoge doorlaatcapaciteit vereisen binnen de hydraulische grenzen die door de fabrikant zijn vastgesteld.

De door Resideo opgegeven maximale bedrijfsdruk bedraagt 8,6 bar, terwijl de maximale differentiaaldruk voor sluiting 0,55 bar is.

230 V gemotoriseerde actuator met veerretour

De actuator werkt op een voeding van 230 V AC bij 50 Hz en gebruikt een veerretoursysteem. De klep is ontworpen voor cyclische toepassingen en schakelt tussen de twee posities volgens de opdrachten van het regelsysteem.

Het mechanisme beschikt bovendien over een handmatige bediening, handig om de klep te positioneren wanneer dat nodig is tijdens installatie-, controle- of onderhoudswerkzaamheden, of bij afwezigheid van voeding.

Geïntegreerd SPST-hulpcontact

Een van de onderscheidende kenmerken van de V4044F-versie is de integratie van een SPST-eindschakelaar-hulpcontact. Dit contact maakt het mogelijk om de werking van de klep te coördineren met andere apparatuur in de installatie, bijvoorbeeld een ketel, circulatiepomp of andere componenten van het regelsysteem.

Hierdoor kan de klep deel uitmaken van regelsystemen waarbij een bepaalde positie elektrisch moet worden bevestigd voordat een ander element van de installatie wordt geactiveerd.

Robuuste constructie voor hydronische installaties

De hydraulische behuizing van de Resideo V4044F1034/U is vervaardigd uit messing, terwijl de afdekking en basis van de actuator uit gegalvaniseerd staal bestaan. De spindel is van roestvrij staal en de interne afdichtingselementen bevatten elastomere materialen die geschikt zijn voor gebruik in watercircuits.

De klep kan worden gebruikt met water of water-glycolmengsels die compatibel zijn met de door Resideo en de norm VDI 2035 gespecificeerde voorwaarden. Het mediumtemperatuurbereik ligt tussen 5 en 88 °C, waardoor de klep zowel in verwarmings- als koelcircuits kan worden toegepast.

Eenvoudig onderhoud

De constructie van de V4044-serie is ontworpen om installatie- en onderhoudswerkzaamheden te vergemakkelijken. Resideo geeft aan dat het gemotoriseerde geheel kan worden vervangen zonder de hydraulische aansluitingen van de klepbehuizing te demonteren of het circuit volledig te legen, waardoor de benodigde ingreep bij onderhoud wordt beperkt.

Daarnaast maakt het compacte ontwerp installatie mogelijk in technische ruimtes, installatiekasten en andere plaatsen waar de beschikbare ruimte beperkt is.

Toepassingen van de Resideo V4044F1034/U-zoneklep

Deze gemotoriseerde 3-wegklep is geschikt voor hydronische regeling in verschillende soorten installaties, waaronder:

• Huishoudelijke verwarmingsinstallaties.
• Zonegesplitste verwarmingssystemen.
• Waterkoelcircuits.
• Hydronische klimaatregelingssystemen.
• Kleine commerciële installaties.
• Regeling en omleiding van warm of koud water tussen twee circuits.
• Installaties waarbij de klep via een hulpcontact moet worden gekoppeld aan een pomp, ketel of ander apparaat.

Technische gegevens van de Resideo V4044F1034/U

• Merk: Resideo.
• Serie: V4044F.
• Referentie: V4044F1034/U.
• Type klep: omschakel-zoneklep.
• Aantal wegen: 3.
• Type regeling: 2 posities.
• Aansluitmaat: 1".
• Nominale diameter: DN25.
• Type aansluiting: BSPP binnendraad.
• Kvs: 8,1.
• Cv: 9,5.
• Voeding: 230 V AC.
• Frequentie: 50 Hz.
• Hulpcontact: ja.
• Type hulpcontact: SPST.
• Retour: veerretour.
• Handmatige bediening: ja.
• Maximale bedrijfsdruk: 8,6 bar.
• Maximale sluit-differentiaaldruk: 0,55 bar.
• Minimale mediumtemperatuur: 5 °C.
• Maximale mediumtemperatuur: 88 °C.
• Maximale omgevingstemperatuur: 50 °C.
• Materiaal behuizing: messing.
• Materiaal spindel: roestvrij staal.
• Materiaal van de kogel: NBR.
• Materiaal van de afdichtingen: EPDM.
• Compatibele media: water en water-glycolmengsels volgens de door de fabrikant aangegeven voorwaarden.

3-wegklep voor zonegestuurde regeling

Dankzij de combinatie van DN25 1" aansluiting, Kvs 8,1, 230 V voeding, veerretour en hulpcontact maakt de Resideo V4044F1034/U het mogelijk om de waterverdeling in verwarmings- en koelinstallaties te automatiseren. De 3-wegconfiguratie vergemakkelijkt de omschakeling tussen twee circuits, terwijl het hulpcontact integratie met andere componenten van het klimaatsysteem mogelijk maakt.

Voor een correcte werking van de klep moeten de stromingsrichting, montageposities, druk- en temperatuurlimieten en de door Resideo gespecificeerde elektrische aansluitinstructies worden nageleefd.
