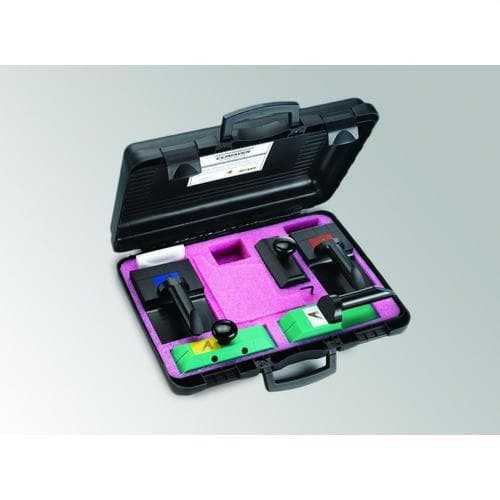

Ensemble de trois outils de coupe pour panneaux Climaver

Le jeu d’outils CLIMAVER Saint-Gobain ISOVER KD25706 est une mallette professionnelle conçue spécifiquement pour la découpe et l’usinage des panneaux et conduits du système CLIMAVER. L’ensemble réunit trois outils MM pour réaliser des coupes à mi-bois et deux outils MTR pour effectuer des coupes perpendiculaires et à 22,5°, permettant d’exécuter les principales opérations nécessaires lors de la fabrication et du montage de conduits de climatisation CLIMAVER.

Les outils sont développés par ISOVER pour travailler selon les méthodes de construction propres au système CLIMAVER, facilitant des coupes précises et répétitives directement sur les panneaux. La fourniture est présentée dans une mallette de transport de 485 x 375 x 130 mm, qui maintient les outils organisés et protégés pendant le transport et le travail sur chantier.

Caractéristiques principales du jeu d’outils CLIMAVER KD25706

• Marque : Saint-Gobain ISOVER.
• Gamme : CLIMAVER.
• Référence : KD25706.
• Type : jeu professionnel d’outils de coupe pour panneaux et conduits CLIMAVER.
• Présentation : mallette à outils.
• Outils MM inclus : 3 unités.
• Outils MTR inclus : 2 unités.
• Total d’outils de coupe : 5 unités.
• Application MM : coupes à mi-bois.
• Application MTR : coupe perpendiculaire et coupe à 22,5°.
• Utilisation : fabrication et usinage de conduits CLIMAVER.
• Dimensions de l’emballage : 485 x 375 x 130 mm.
• Poids de l’ensemble : environ 4,30 kg.

Outils spécifiques pour conduits CLIMAVER

Le jeu KD25706 a été développé spécifiquement pour travailler avec le système de conduits CLIMAVER de Saint-Gobain ISOVER. Contrairement à des outils de coupe génériques, les outils CLIMAVER sont conçus pour réaliser les usinages nécessaires sur les panneaux de manière adaptée à la méthode de montage du fabricant.

Cela permet à l’installateur de réaliser les plis, assemblages et transformations requis lors de la construction de conduits de climatisation, tout en conservant une géométrie de coupe adaptée à l’assemblage final.

Trois outils MM pour coupes à mi-bois

La mallette comprend trois outils CLIMAVER MM. Les sigles MM correspondent à Mi-Bois, le système de coupe utilisé pour usiner le panneau et permettre ensuite son pliage lors de la mise en forme du conduit.

Ces outils sont conçus pour réaliser les coupes nécessaires à la fabrication de tronçons droits et à d’autres opérations où il est nécessaire d’usiner le panneau sans effectuer une coupe complète de toutes ses couches.

Selon la documentation technique d’ISOVER, les outils MM sont utilisés notamment avec la Règle Équerre CLIMAVER MM, permettant d’effectuer de manière ordonnée les opérations de mesure et de coupe nécessaires à la construction du conduit.

Deux outils MTR pour la fabrication de pièces

En plus des outils MM, l’ensemble KD25706 intègre deux outils destinés à la Méthode du Tronçon Droit, ou MTR. Ce procédé permet de fabriquer différentes pièces et transformations à partir d’un tronçon droit préalablement construit.

Les deux outils MTR inclus permettent de réaliser :

• Coupe perpendiculaire ou à 90°.
• Coupe à 22,5°.

Ces angles sont utilisés lors de la fabrication de pièces et de changements de direction selon la méthode MTR définie par ISOVER pour les conduits CLIMAVER.

Méthode du Tronçon Droit CLIMAVER

La Méthode du Tronçon Droit (MTR) est un procédé de fabrication développé pour obtenir des pièces de conduits à partir de sections droites. Les outils spécifiques de la mallette aident à réaliser les coupes angulaires nécessaires en suivant les lignes de marquage correspondantes.

De cette façon, l’installateur peut réaliser différentes configurations tout en conservant un processus de coupe systématique et adapté à la construction de conduits CLIMAVER.

Coupes à mi-bois pour le pliage du panneau

La coupe à mi-bois permet de retirer ou d’usiner partiellement certaines zones du panneau afin de faciliter le pliage de ses faces à 90° lors de la formation du conduit.

Les outils MM sont conçus spécifiquement pour ce type de travail, permettant d’usiner le panneau selon la géométrie requise par le système CLIMAVER et facilitant ensuite le montage et la fermeture du conduit.

Mallette pour le transport et l’organisation

Les outils sont fournis regroupés dans une mallette spécifique, facilitant leur transport entre l’atelier et le chantier et aidant à conserver chaque outil correctement organisé.

La fiche officielle de Saint-Gobain ISOVER indique pour la référence KD25706 des dimensions de présentation de 485 x 375 x 130 mm et un poids approximatif de 4,30 kg.

L’utilisation de la mallette est particulièrement pratique pour les installateurs professionnels qui travaillent régulièrement avec des panneaux CLIMAVER et doivent disposer des outils d’usinage sur différents sites.

Applications du jeu d’outils CLIMAVER

L’ensemble est destiné aux professionnels spécialisés dans la fabrication et l’installation de conduits de climatisation réalisés avec des panneaux CLIMAVER. Parmi ses principales applications :

• Construction de conduits CLIMAVER.
• Découpe et usinage de panneaux pour la climatisation.
• Réalisation de coupes à mi-bois.
• Pliage et mise en forme de tronçons droits.
• Fabrication de pièces par la Méthode du Tronçon Droit.
• Coupes perpendiculaires pour transformations MTR.
• Coupes angulaires à 22,5°.
• Travaux professionnels d’installation de conduits de climatisation et de ventilation.

Contenu de la mallette KD25706

Selon la documentation officielle de Saint-Gobain ISOVER, la référence KD25706 est fournie comme un jeu complet composé de :

• 3 outils CLIMAVER MM pour la coupe des panneaux à mi-bois.
• 2 outils CLIMAVER MTR pour les coupes de conduits selon la Méthode du Tronçon Droit.
• 1 mallette pour le stockage et le transport de l’ensemble.

Ainsi, bien que certaines dénominations commerciales puissent faire référence à un jeu de trois outils, la configuration officielle de la référence KD25706 contient cinq outils de coupe : trois MM et deux MTR.

Données techniques du jeu d’outils Saint-Gobain ISOVER KD25706

• Fabricant : Saint-Gobain ISOVER Ibérica.
• Marque : ISOVER.
• Système : CLIMAVER.
• Référence : KD25706.
• Dénomination officielle : Jeu d’outils CLIMAVER.
• Format de fourniture : boîte à outils / mallette.
• Outils MM : 3.
• Outils MTR : 2.
• Nombre total d’outils : 5.
• Type de coupe MM : mi-bois.
• Types de coupe MTR : perpendiculaire et 22,5°.
• Dimensions de présentation : 485 x 375 x 130 mm.
• Poids approximatif : 4,30 kg.
• Unité de fourniture : 1 boîte à outils.

Outils professionnels pour l’installation de CLIMAVER

Le jeu d’outils CLIMAVER KD25706 réunit dans une seule mallette les outils nécessaires pour réaliser à la fois les coupes à mi-bois et les principales coupes utilisées dans la Méthode du Tronçon Droit. Cela permet à l’installateur de travailler avec un ensemble spécifiquement développé pour les procédés de fabrication de conduits définis par Saint-Gobain ISOVER.

La combinaison de trois outils MM et de deux outils MTR fait de cette mallette un complément spécialisé pour les professionnels qui fabriquent et installent des conduits CLIMAVER et doivent réaliser des coupes répétitives adaptées au système constructif du fabricant.
