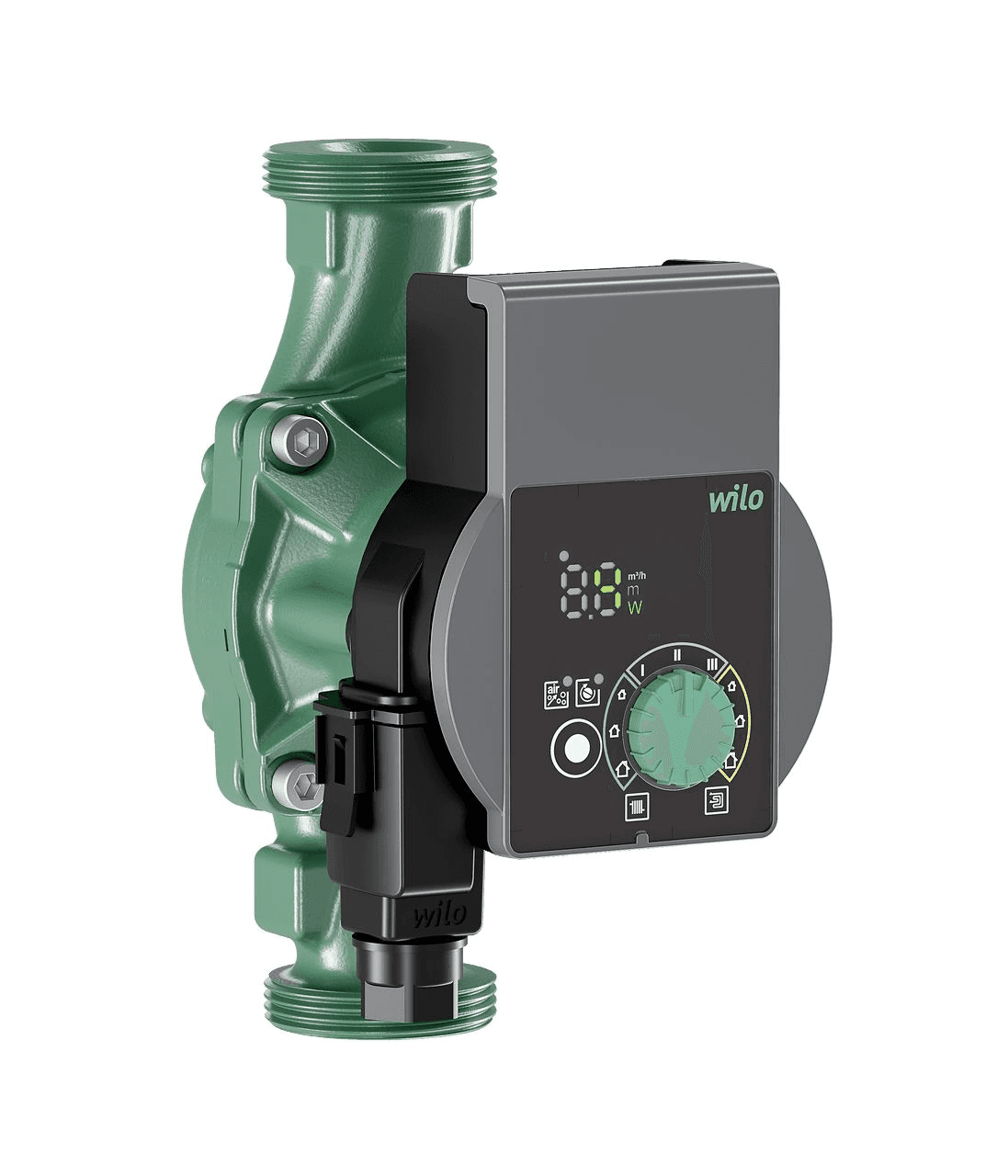

Pompe de circulation Wilo Yonos PICO 25/1-6

La pompe circulatrice Wilo Yonos PICO 25/1-6, référence 4215515, est une pompe électronique à haut rendement à rotor noyé conçue pour la circulation d’eau dans les installations de chauffage et de climatisation. Elle offre un débit maximal de 3,6 mètres cubes par heure, une hauteur manométrique maximale de 6 mètres et une longueur de montage de 180 millimètres.

Équipée d’un moteur synchrone à technologie ECM et d’une régulation électronique intégrée, elle permet d’adapter son fonctionnement aux besoins hydrauliques réels de l’installation. Elle dispose d’une régulation par pression différentielle variable, pression différentielle constante et vitesse constante avec 3 courbes, ce qui permet de la configurer aussi bien pour des circuits de radiateurs que pour le chauffage par le sol.

Pompe circulatrice électronique Wilo Yonos PICO 25/1-6

La Wilo Yonos PICO est une pompe circulatrice à rotor noyé sans entretien avec raccord fileté et régulation électronique continue de la pression différentielle.

Son électronique contrôle la vitesse du moteur afin d’ajuster le fonctionnement au débit et à la pression requis, réduisant la consommation lorsque l’installation n’a pas besoin de fonctionner à pleine puissance.

Débit maximal de 3,6 mètres cubes par heure

La référence 4215515 fournit un débit maximal de 3,6 mètres cubes par heure. Le débit réel dépendra de la résistance hydraulique du circuit, de la hauteur sélectionnée et du mode de régulation configuré.

Cette capacité permet de l’utiliser dans de nombreux circuits de chauffage et de climatisation domestiques et de petits bâtiments, à condition que le point de fonctionnement requis se situe dans la courbe caractéristique de la pompe.

Hauteur manométrique maximale de 6 mètres

La Wilo Yonos PICO 25/1-6 atteint une hauteur manométrique maximale de 6 mètres.

Cette performance permet de compenser les pertes de charge produites par les tuyauteries, vannes, émetteurs et autres composants du circuit hydraulique.

Trois modes de régulation

La pompe dispose de différentes stratégies de commande pour s’adapter au comportement de chaque installation :

• Pression différentielle variable : réduit la pression différentielle lorsque le débit demandé diminue.
• Pression différentielle constante : maintient pratiquement constante la valeur de pression différentielle sélectionnée.
• Vitesse constante : permet de choisir entre 3 courbes de fonctionnement à vitesse fixe.

Le choix correct du mode de régulation aide à obtenir un fonctionnement efficace et stable du système.

Indiquée pour radiateurs et plancher chauffant

Wilo prévoit expressément l’utilisation de la Yonos PICO dans les installations de chauffage par radiateurs et plancher chauffant.

La régulation par pression différentielle variable est particulièrement adaptée à de nombreux circuits avec vannes thermostatiques, tandis que la pression différentielle constante peut être utilisée dans de nombreux systèmes de plancher chauffant.

Écran LED avec informations de fonctionnement

La pompe intègre un indicateur LED à segments qui facilite la configuration et la supervision directement depuis la face avant.

L’écran permet de consulter :

• Valeur de consigne sélectionnée.
• Débit réel.
• Consommation électrique actuelle.
• Codes de défaut.

Ces informations facilitent aussi bien la mise en service que les contrôles de fonctionnement habituels.

Commande par bouton vert Wilo

Le caractéristique bouton vert Wilo permet de sélectionner le mode de régulation et de régler les principaux paramètres de la pompe.

La combinaison entre la molette et l’écran LED simplifie le réglage, même lors d’opérations de remplacement ou de maintenance.

Fonction manuelle de purge

La Yonos PICO 25/1-6 intègre une fonction manuelle de purge destinée à éliminer l’air accumulé dans le compartiment moteur.

Cette fonction est particulièrement utile lors de la première mise en service ou après des travaux de remplissage, de vidange ou de maintenance du circuit.

Déblocage automatique et redémarrage manuel

Le moteur est résistant au blocage et intègre une fonction de déblocage automatique.

Il dispose également d’un redémarrage manuel et d’une protection moteur intégrée, fonctions qui simplifient la mise en service et la maintenance de l’équipement.

Moteur synchrone avec technologie ECM

La pompe utilise un moteur synchrone avec technologie ECM et régulation électronique de puissance intégrée.

Sa vitesse peut varier entre environ 700 et 4 200 tours par minute, en s’adaptant au mode de régulation sélectionné et aux besoins hydrauliques du circuit.

Consommation électrique entre 4 et 40 watts

Wilo spécifie une consommation électrique minimale de 4 watts et maximale de 40 watts.

La puissance nominale du moteur est de 30 watts. La régulation électronique permet de réduire la consommation lorsque la demande du système diminue.

Indice d’efficacité énergétique égal ou inférieur à 0,20

La Wilo Yonos PICO 25/1-6 présente un indice d’efficacité énergétique égal ou inférieur à 0,20, valeur que Wilo identifie comme référence pour les pompes circulatrices à haut rendement.

Le moteur ECM et la régulation automatique permettent de réduire la consommation d’énergie par rapport aux pompes conventionnelles fonctionnant en permanence à vitesse fixe.

Alimentation monophasée en 230 volts

La pompe fonctionne avec une alimentation monophasée de 230 volts, avec une tolérance de 10 pour cent, et est compatible avec des fréquences de 50 ou 60 hertz.

Le raccordement électrique s’effectue via le connecteur rapide Wilo, conçu pour simplifier le câblage lors du montage et des opérations de maintenance.

Température du fluide entre -10 et 95 degrés Celsius

La plage de température du fluide autorisée se situe entre -10 et 95 degrés Celsius.

La température ambiante admissible pendant le fonctionnement est comprise entre -10 et 40 degrés Celsius.

Pression maximale de service de 10 bar

La pompe admet une pression maximale de service de 10 bar.

Wilo indique également une hauteur minimale d’entrée de 0,5 mètre avec le fluide à 50 degrés Celsius et de 3 mètres à 95 degrés Celsius.

Raccord DN 25 et longueur de montage de 180 millimètres

La Wilo Yonos PICO 25/1-6 utilise des raccords filetés compatibles avec de nombreuses installations de chauffage existantes.

• Raccord de tuyauterie : G 1 1/2.
• Raccord alternatif : RP 1.
• Diamètre nominal : DN 25.
• Longueur entre raccords : 180 millimètres.

La longueur de montage de 180 millimètres différencie cette référence de la version Yonos PICO 25/1-6-130, destinée aux installations avec une distance entre raccords plus réduite.

Matériaux résistants pour circuits hydrauliques

Wilo utilise différents matériaux adaptés au fonctionnement continu dans les installations de chauffage et de climatisation :

• Corps de pompe : fonte grise.
• Roue : polypropylène renforcé avec 40 pour cent de fibre de verre.
• Axe : acier inoxydable.
• Paliers : carbone imprégné de métal.

Sa construction à rotor noyé permet de se passer de l’entretien conventionnel de l’ensemble rotor-paliers dans les conditions définies par le fabricant.

Filtre à particules intégré

L’équipement de série comprend un filtre à particules, intégré dans la conception de la pompe.

Cet élément contribue au fonctionnement fiable des composants internes pendant le service.

Protection IPX4D et isolation classe F

Le moteur présente un indice de protection IPX4D et une classe d’isolation F.

La pompe répond également aux exigences de compatibilité électromagnétique indiquées par Wilo et dispose des homologations et marquages CE, VDE et EAC.

Dimensions et poids

La Yonos PICO 25/1-6 présente un format compact pour faciliter son intégration dans les locaux techniques et les circuits de chauffage.

• Longueur : 180 millimètres.
• Hauteur : 102 millimètres.
• Largeur : 131 millimètres.
• Longueur de montage : 180 millimètres.
• Poids net approximatif : 1,8 kilogramme.

Caractéristiques techniques de la Wilo Yonos PICO 25/1-6

• Marque : Wilo.
• Gamme : Yonos PICO.
• Référence : 4215515.
• Modèle : Yonos PICO 25/1-6.
• EAN : 4048482758473.
• Type de produit : pompe circulatrice électronique à rotor noyé.
• Application : chauffage et climatisation.
• Débit maximal : 3,6 mètres cubes par heure.
• Hauteur manométrique maximale : 6 mètres.
• Pression maximale de service : 10 bar.
• Température minimale du fluide : -10 degrés Celsius.
• Température maximale du fluide : 95 degrés Celsius.
• Température ambiante : entre -10 et 40 degrés Celsius.
• Alimentation : monophasée de 230 volts, avec tolérance de 10 pour cent.
• Fréquence : 50 ou 60 hertz.
• Puissance nominale du moteur : 30 watts.
• Consommation minimale : 4 watts.
• Consommation maximale : 40 watts.
• Vitesse minimale : 700 tours par minute.
• Vitesse maximale : 4 200 tours par minute.
• Indice d’efficacité énergétique : égal ou inférieur à 0,20.
• Modes de régulation : pression différentielle variable, pression différentielle constante et vitesse constante avec 3 courbes.
• Écran : indicateur LED à segments.
• Affichage : valeur de consigne, débit réel, consommation électrique et codes de défaut.
• Fonction de purge : manuelle.
• Déblocage automatique : oui.
• Redémarrage manuel : oui.
• Protection moteur intégrée : oui.
• Moteur résistant au blocage : oui.
• Filtre à particules : oui.
• Raccordement électrique : connecteur Wilo.
• Raccordement hydraulique : G 1 1/2.
• Raccord alternatif : RP 1.
• Diamètre nominal : DN 25.
• Longueur de montage : 180 millimètres.
• Corps : fonte grise.
• Roue : polypropylène renforcé de fibre de verre.
• Axe : acier inoxydable.
• Paliers : carbone imprégné de métal.
• Indice de protection : IPX4D.
• Classe d’isolation : F.
• Longueur : 180 millimètres.
• Hauteur : 102 millimètres.
• Largeur : 131 millimètres.
• Poids net approximatif : 1,8 kilogramme.
• Homologations et marquages : CE, VDE et EAC.

Circulation efficace pour radiateurs et plancher chauffant

La Wilo Yonos PICO 25/1-6 combine un débit maximal de 3,6 mètres cubes par heure, 6 mètres de hauteur et une régulation électronique dans une pompe compacte et efficace pour les installations de chauffage et de climatisation.

Son moteur ECM, sa consommation de seulement 4 à 40 watts, son écran LED, ses trois modes de régulation, sa fonction de purge, son déblocage automatique et son raccord rapide Wilo facilitent à la fois l’installation, le réglage et la maintenance du circuit hydraulique.
