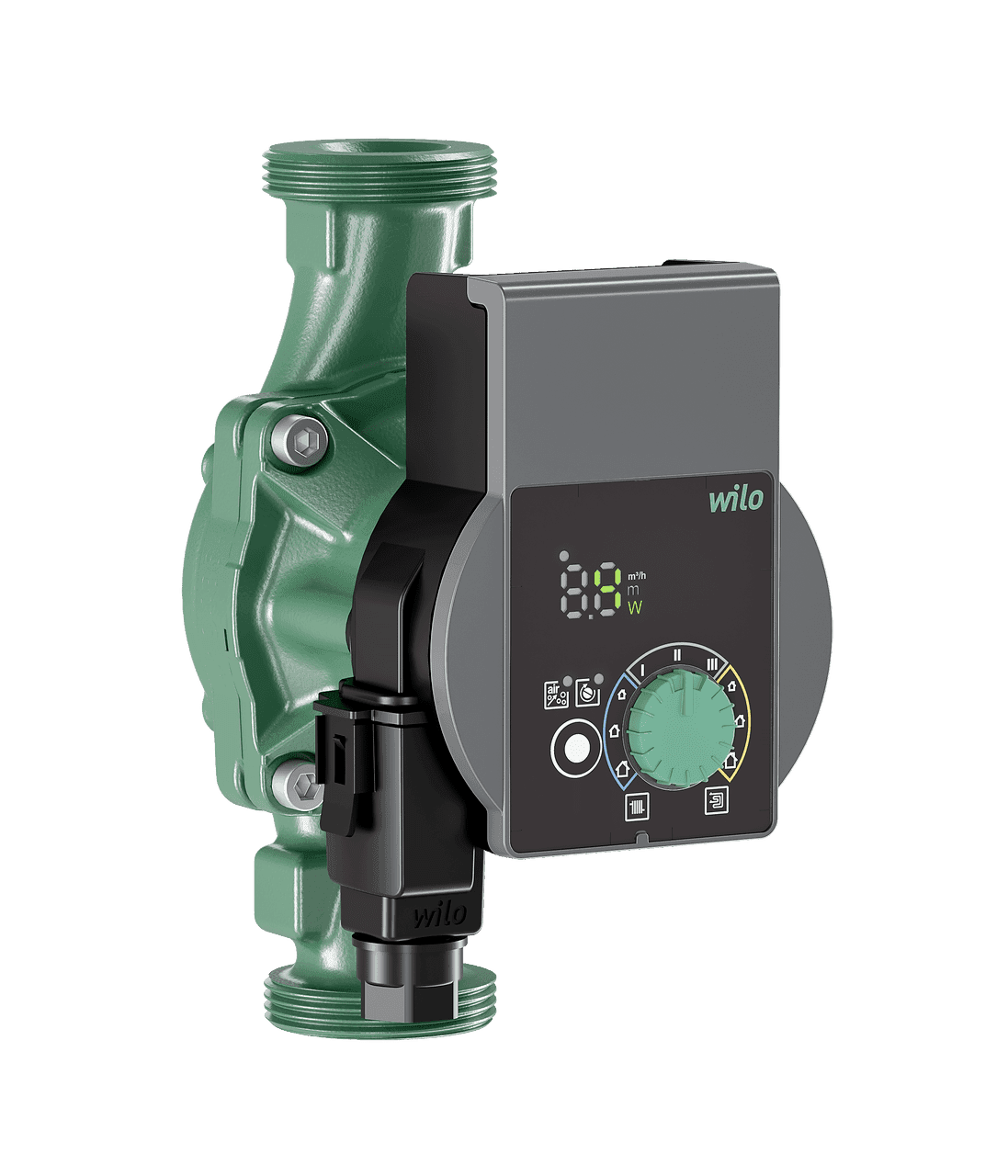

Pompe de circulation Wilo Yonos PICO 25/1-4

La pompe circulatrice Wilo Yonos PICO 25/1-4, référence 4215513, est une pompe à rotor noyé à haut rendement avec régulation électronique, conçue pour les installations de chauffage et de climatisation. Elle offre un débit maximal de 2,7 mètres cubes par heure et une hauteur manométrique maximale de 4,3 mètres, alliant régulation automatique, faible consommation électrique et format compact.

Équipée d’un moteur synchrone à technologie ECM et d’une électronique intégrée, elle permet de sélectionner une pression différentielle variable, une pression différentielle constante ou trois courbes de vitesse constante. Son écran LED affiche la valeur de consigne, le débit réel, la consommation électrique et les codes de défaut, facilitant à la fois le réglage initial et le suivi du fonctionnement de l’installation.

Pompe circulatrice électronique Wilo Yonos PICO 25/1-4

La Wilo Yonos PICO est conçue comme une pompe circulatrice à rotor noyé sans entretien. L’ensemble intègre un moteur résistant au blocage et une régulation électronique continue afin d’adapter le fonctionnement de la pompe aux besoins hydrauliques du circuit.

Cette technologie permet de l’utiliser dans différentes configurations de chauffage et de climatisation, y compris les installations avec radiateurs et les systèmes de chauffage par le sol.

Débit maximal de 2,7 mètres cubes par heure

La référence 4215513 offre les performances hydrauliques maximales suivantes :

• Débit maximal : 2,7 mètres cubes par heure.
• Hauteur manométrique maximale : 4,3 mètres.
• Pression maximale de service : 10 bar.

Le point de fonctionnement réel dépendra des pertes de charge et du débit requis par l’installation.

Trois modes de régulation

La pompe permet de sélectionner différents modes de fonctionnement afin de s’adapter au type de circuit hydraulique :

• Δp-v : régulation par pression différentielle variable.
• Δp-c : régulation par pression différentielle constante.
• Vitesse constante : trois vitesses ou courbes de fonctionnement sélectionnables.

La pression différentielle variable est particulièrement adaptée à certaines installations de radiateurs avec variation de débit, tandis que la pression différentielle constante peut être utilisée dans les applications où il est nécessaire de maintenir une pression stable, comme certains circuits de chauffage par le sol.

Écran LED avec informations de fonctionnement

La Yonos PICO 25/1-4 intègre un indicateur LED à segments qui facilite la configuration et la supervision de la pompe.

L’écran permet de visualiser :

• La valeur de consigne sélectionnée.
• Le débit réel.
• La consommation électrique actuelle.
• Les codes de défaut.
• L’activation du réarmement manuel ou de la fonction de purge.

Le réglage s’effectue à l’aide du caractéristique bouton vert Wilo, simplifiant la mise en service et la sélection du mode de régulation.

Consommation électrique de seulement 4 à 20 watts

Grâce au moteur à technologie ECM et à la régulation électronique intégrée, la pompe adapte sa consommation au point de fonctionnement requis.

• Consommation minimale P1 : 4 watts.
• Consommation maximale P1 : 20 watts.
• Puissance nominale P2 : 15 watts.
• Indice d’efficacité énergétique IEE : inférieur ou égal à 0,18.

Le faible indice d’efficacité énergétique place cette pompe dans la catégorie des circulateurs à haut rendement.

Moteur synchrone avec technologie ECM

La Wilo Yonos PICO utilise un moteur synchrone résistant au blocage avec technologie ECM et régulation électronique de puissance intégrée.

• Alimentation : monophasée 230 volts, avec tolérance de ±10 %.
• Fréquence : 50/60 hertz.
• Vitesse minimale : 700 tours par minute.
• Vitesse maximale : 3 400 tours par minute.
• Classe d’isolation : F.
• Indice de protection : IPX4D.

La pompe intègre une protection moteur et une conception résistante au blocage afin d’améliorer la fiabilité pendant le fonctionnement.

Fonction de déblocage automatique

La Yonos PICO dispose d’une fonction automatique de déblocage. Cette fonction aide à rétablir le fonctionnement lorsque le rotor est bloqué après une longue période d’arrêt ou en raison de certaines conditions du circuit.

Fonction manuelle de purge

La pompe intègre une fonction de purge manuelle destinée à faciliter l’élimination de l’air accumulé dans le compartiment moteur lors de la mise en service ou après des interventions sur l’installation.

Elle dispose également d’une fonction de réarmement manuel accessible depuis les éléments de commande de la pompe elle-même.

Filtre à particules intégré

Wilo spécifie pour cette référence un filtre à particules comme partie de l’équipement de la pompe.

Cet élément fait partie de la conception destinée à protéger le fonctionnement interne du circulateur contre certaines particules présentes dans le fluide.

Température du fluide de -10 à 95 degrés Celsius

La pompe accepte une large plage de températures du fluide :

• Température minimale du fluide : -10 degrés Celsius.
• Température maximale du fluide : 95 degrés Celsius.
• Température ambiante minimale : -10 degrés Celsius.
• Température ambiante maximale : 40 degrés Celsius.

Ces caractéristiques permettent d’utiliser le circulateur aussi bien dans les systèmes de chauffage que dans certaines installations de climatisation, à condition que les propriétés du fluide soient compatibles avec les matériaux de la pompe.

Pression maximale de service de 10 bar

La Yonos PICO 25/1-4 est conçue pour fonctionner avec une pression maximale de service de 10 bar.

Wilo spécifie également les hauteurs minimales d’entrée suivantes afin d’éviter des conditions hydrauliques défavorables :

• À 50 degrés Celsius : 0,5 mètre.
• À 95 degrés Celsius : 3 mètres.

Raccord DN 25 et longueur de montage de 180 millimètres

La pompe utilise des raccords filetés standard pour faciliter son intégration dans les circuits hydrauliques :

• Diamètre nominal : DN 25.
• Raccord de pompe : G 1½.
• Désignation alternative du raccord : Rp 1.
• Longueur entre raccords : 180 millimètres.

Ces dimensions rendent la référence 4215513 adaptée aux remplacements et aux nouvelles installations nécessitant un circulateur DN 25 avec une distance de montage de 180 millimètres.

Connecteur électrique Wilo

Le raccordement électrique s’effectue au moyen du connecteur rapide Wilo, conçu pour faciliter le câblage lors du montage et réduire le temps nécessaire à l’installation électrique de la pompe.

Matériaux de construction

La pompe associe des matériaux résistants adaptés au fonctionnement continu dans les circuits de chauffage et de climatisation :

• Corps de pompe : fonte grise.
• Roue : polypropylène renforcé à 40 % de fibres de verre, PP-GF40.
• Axe : acier inoxydable.
• Paliers : carbone imprégné de métal.

Dimensions compactes

La Wilo Yonos PICO 25/1-4 présente un design compact qui facilite son intégration dans les installations à espace limité.

• Longueur : 180 millimètres.
• Hauteur : 102 millimètres.
• Largeur : 131 millimètres.
• Poids net approximatif : 1,8 kilogramme.

Applications en chauffage et climatisation

La pompe est conçue pour la circulation de l’eau dans les systèmes de chauffage et de climatisation. Ses différents modes de régulation permettent de l’adapter à diverses configurations hydrauliques.

Parmi ses applications courantes figurent :

• Les systèmes de chauffage par radiateurs.
• Les installations de chauffage par le sol.
• Les circuits fermés de chauffage.
• Les systèmes de climatisation compatibles avec les conditions de fonctionnement de la pompe.
• Le remplacement d’anciennes pompes circulatrices par des modèles électroniques à haut rendement.

Caractéristiques techniques de la Wilo Yonos PICO 25/1-4 4215513

• Marque : Wilo.
• Série : Yonos PICO.
• Référence : 4215513.
• Modèle : Yonos PICO 25/1-4.
• Type : pompe circulatrice à rotor noyé.
• Régulation : électronique.
• Technologie du moteur : ECM.
• Débit maximal : 2,7 mètres cubes par heure.
• Hauteur maximale : 4,3 mètres.
• Pression maximale de service : 10 bar.
• Mode de régulation Δp-v : oui.
• Mode de régulation Δp-c : oui.
• Vitesse constante : 3 niveaux.
• Indication du débit : oui.
• Indication de la consommation : oui.
• Indication des codes de défaut : oui.
• Fonction de purge : oui, manuelle.
• Déblocage automatique : oui.
• Réarmement manuel : oui.
• Filtre à particules : oui.
• Protection du moteur : intégrée.
• Indice d’efficacité énergétique : inférieur ou égal à 0,18.
• Consommation minimale : 4 watts.
• Consommation maximale : 20 watts.
• Puissance nominale P2 : 15 watts.
• Vitesse : de 700 à 3 400 tours par minute.
• Alimentation : 230 volts monophasé ±10 %.
• Fréquence : 50/60 hertz.
• Indice de protection : IPX4D.
• Classe d’isolation : F.
• Température du fluide : de -10 à 95 degrés Celsius.
• Température ambiante : de -10 à 40 degrés Celsius.
• Diamètre nominal : DN 25.
• Raccord : G 1½.
• Longueur de montage : 180 millimètres.
• Corps : fonte grise.
• Roue : PP-GF40.
• Axe : acier inoxydable.
• Paliers : carbone imprégné de métal.
• Dimensions : 180 × 102 × 131 millimètres.
• Poids net approximatif : 1,8 kilogramme.
• Homologations : CE, VDE et EAC.
• EAN : 4048482758459.

Circulateur à haut rendement pour chauffage et climatisation

La Wilo Yonos PICO 25/1-4 4215513 combine un débit maximal de 2,7 mètres cubes par heure et une hauteur manométrique maximale de 4,3 mètres avec une régulation électronique, un moteur ECM et une consommation de seulement 4 à 20 watts.

Ses trois modes de régulation, son écran LED avec lecture du débit et de la consommation, sa purge manuelle, son déblocage automatique, son raccord rapide Wilo et un indice d’efficacité énergétique inférieur ou égal à 0,18 font de ce circulateur une solution particulièrement pratique pour les nouvelles installations et pour le remplacement de pompes conventionnelles dans les circuits de chauffage et de climatisation.
