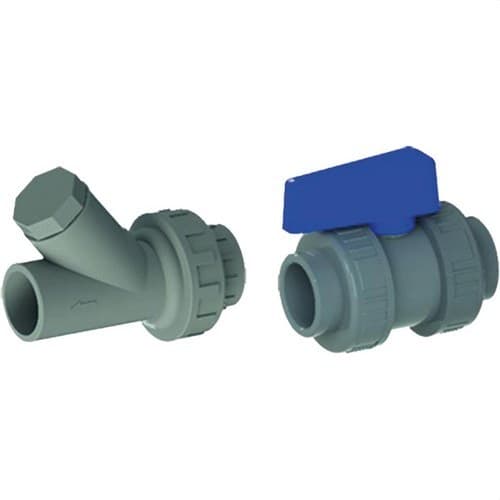

Kit hydraulique d'évacuation SFA 009FOS110KIT

Le kit hydraulique d’évacuation SFA Sanitrit 009FOS110KIT est l’accessoire spécifique pour compléter l’installation hydraulique de la station de relevage Sanifos 110. L’ensemble intègre un clapet anti-retour et une vanne à boisseau sphérique à double union, facilitant le raccordement de la conduite de refoulement et fournissant les éléments nécessaires pour contrôler le passage des eaux usées et éviter leur retour vers la station.

Conçu spécifiquement pour la Sanifos 110, ce kit simplifie la réalisation de la ligne d’évacuation et facilite les opérations de maintenance ultérieures. Le clapet anti-retour protège l’installation contre le reflux, tandis que la vanne d’arrêt permet d’isoler hydrauliquement la station lorsque cela est nécessaire pour une intervention.

Kit hydraulique spécifique pour Sanifos 110

La référence 009FOS110KIT est développée par SFA Sanitrit comme accessoire spécifique pour la station de relevage des eaux usées Sanifos 110.

SFA le définit comme un kit d’évacuation complet destiné à faciliter l’installation et le raccordement hydraulique de la station de relevage. Ainsi, l’installateur dispose en un seul ensemble des principaux éléments nécessaires pour contrôler correctement le refoulement des eaux usées.

Comprend un clapet anti-retour

Le kit intègre un clapet anti-retour, dont la fonction est de permettre aux eaux usées de circuler uniquement dans le sens de l’évacuation et d’empêcher leur retour vers la station une fois la pompe arrêtée.

Ce composant est particulièrement important dans une installation de relevage, car il aide à éviter le retour de l’eau présente dans la conduite de refoulement vers le réservoir.

En plus de favoriser le bon fonctionnement hydraulique de l’installation, le clapet anti-retour contribue à protéger la pompe et les autres composants contre les problèmes liés au reflux.

Vanne à boisseau sphérique à double union

Le second élément principal de l’ensemble est une vanne à boisseau sphérique à double union, utilisée comme vanne d’arrêt sur la ligne d’évacuation.

La vanne permet d’ouvrir ou de fermer manuellement le passage des eaux usées, rendant possible l’isolement de la station de relevage du reste de l’installation lorsqu’il est nécessaire d’effectuer des opérations d’inspection, de maintenance ou d’intervention.

Sa conception à double union facilite en outre le démontage de la section hydraulique concernée sans avoir à modifier toute la tuyauterie installée.

Facilite la maintenance de la station de relevage

La combinaison du clapet anti-retour et de la vanne d’arrêt est particulièrement utile lors des opérations de maintenance d’une station de relevage.

En fermant la vanne à boisseau sphérique, l’installateur peut isoler la ligne de refoulement, tandis que le clapet anti-retour empêche l’eau stockée dans la conduite de revenir vers la station.

De cette façon, le kit facilite l’accès aux composants hydrauliques de l’installation et contribue à réaliser les interventions de manière plus maîtrisée.

Conçu pour l’évacuation des eaux usées

Le SFA 009FOS110KIT est destiné à fonctionner dans le système d’évacuation des eaux usées de la Sanifos 110.

La Sanifos 110 est une station de relevage conçue pour collecter et relever les eaux usées provenant d’une maison individuelle ou d’un local commercial lorsque le réseau d’assainissement ne peut pas être atteint par gravité.

Elle peut recevoir des eaux provenant de différents appareils sanitaires et domestiques, tels que :

• WC.
• Lavabos.
• Douches et autres appareils sanitaires compatibles.
• Machines à laver.
• Autres points d’évacuation des eaux usées admis par la station.

Compatible exclusivement avec Sanifos 110

La référence 009FOS110KIT apparaît dans la documentation du fabricant comme kit hydraulique de raccordement spécifique pour Sanifos 110.

Elle ne doit pas être confondue avec les kits hydrauliques, vannes ou accessoires utilisés sur des stations Sanifos de plus grande capacité, car chaque installation peut nécessiter des composants aux dimensions et configurations hydrauliques différentes.

Avant le montage, il convient toujours de vérifier que la station installée correspond bien à un modèle SFA Sanifos 110 compatible.

Raccordement au refoulement de la Sanifos 110

La station Sanifos 110 évacue les eaux usées au moyen d’une canalisation extérieure de 50 mm. Le kit hydraulique est conçu spécifiquement pour compléter cette ligne de refoulement et faciliter son raccordement au réseau d’évacuation de l’installation.

La configuration exacte des tuyauteries en aval doit être réalisée dans le respect des recommandations de SFA Sanitrit concernant les parcours, hauteurs, diamètres et le montage de la station.

Évite le retour des eaux usées

Lorsqu’une pompe d’évacuation s’arrête, une partie de l’eau reste dans la conduite de refoulement. Sans clapet anti-retour adapté, cette colonne d’eau pourrait revenir vers le réservoir.

Le clapet anti-retour inclus dans le kit est précisément conçu pour empêcher ce flux inverse, en maintenant les eaux usées dans le bon sens d’évacuation.

Cela évite des pompages inutiles dus au retour de l’eau et fait partie d’une installation hydraulique correctement configurée.

Vanne d’arrêt pour isoler l’installation

La vanne à boisseau sphérique incluse permet de fermer complètement la conduite lorsqu’il est nécessaire d’isoler la station.

Cette fonction est particulièrement pratique lors des opérations de maintenance, du remplacement de composants ou de la vérification de la pompe, car elle permet de séparer hydrauliquement la Sanifos 110 de la tuyauterie située en aval.

Accessoire pour une installation plus simple

SFA commercialise ce kit comme une solution complète pour faciliter l’installation et le raccordement de la station de relevage Sanifos 110.

En fournissant conjointement le clapet anti-retour et la vanne à boisseau sphérique à double union, la sélection des composants de base situés sur la ligne d’évacuation est simplifiée.

Cela est particulièrement utile pour les installateurs professionnels qui souhaitent utiliser des accessoires spécifiquement prévus par le fabricant de la station.

Caractéristiques du SFA 009FOS110KIT

• Marque : SFA Sanitrit.
• Référence : 009FOS110KIT.
• Désignation : kit hydraulique Sanifos 110.
• Type de produit : kit hydraulique d’évacuation.
• Application : stations de relevage des eaux usées.
• Compatibilité : SFA Sanifos 110.
• Comprend un clapet anti-retour : oui.
• Comprend une vanne d’arrêt : oui.
• Type de vanne d’arrêt : vanne à boisseau sphérique.
• Configuration de la vanne à boisseau sphérique : double union.
• Fonction du clapet anti-retour : empêcher le reflux des eaux usées.
• Fonction de la vanne à boisseau sphérique : isoler hydrauliquement la ligne d’évacuation.
• Ligne d’évacuation de la Sanifos 110 : tube extérieur de 50 mm.
• Poids brut du kit : 2,2 kg.
• Code EAN : 3308815077024.

Accessoire d’origine SFA Sanitrit pour Sanifos 110

Le kit hydraulique SFA Sanitrit 009FOS110KIT permet de compléter la ligne d’évacuation de la station Sanifos 110 à l’aide d’un ensemble spécifiquement prévu par le fabricant.

L’intégration d’un clapet anti-retour aide à éviter le retour des eaux usées vers la station, tandis que la vanne à boisseau sphérique à double union permet de couper le flux et facilite les opérations de maintenance.

Il s’agit donc d’un accessoire particulièrement adapté aux installations neuves de Sanifos 110 ou aux projets pour lesquels on souhaite disposer d’une solution hydraulique de raccordement compatible et conçue pour faciliter à la fois le fonctionnement et la maintenance ultérieure de la station de relevage.
