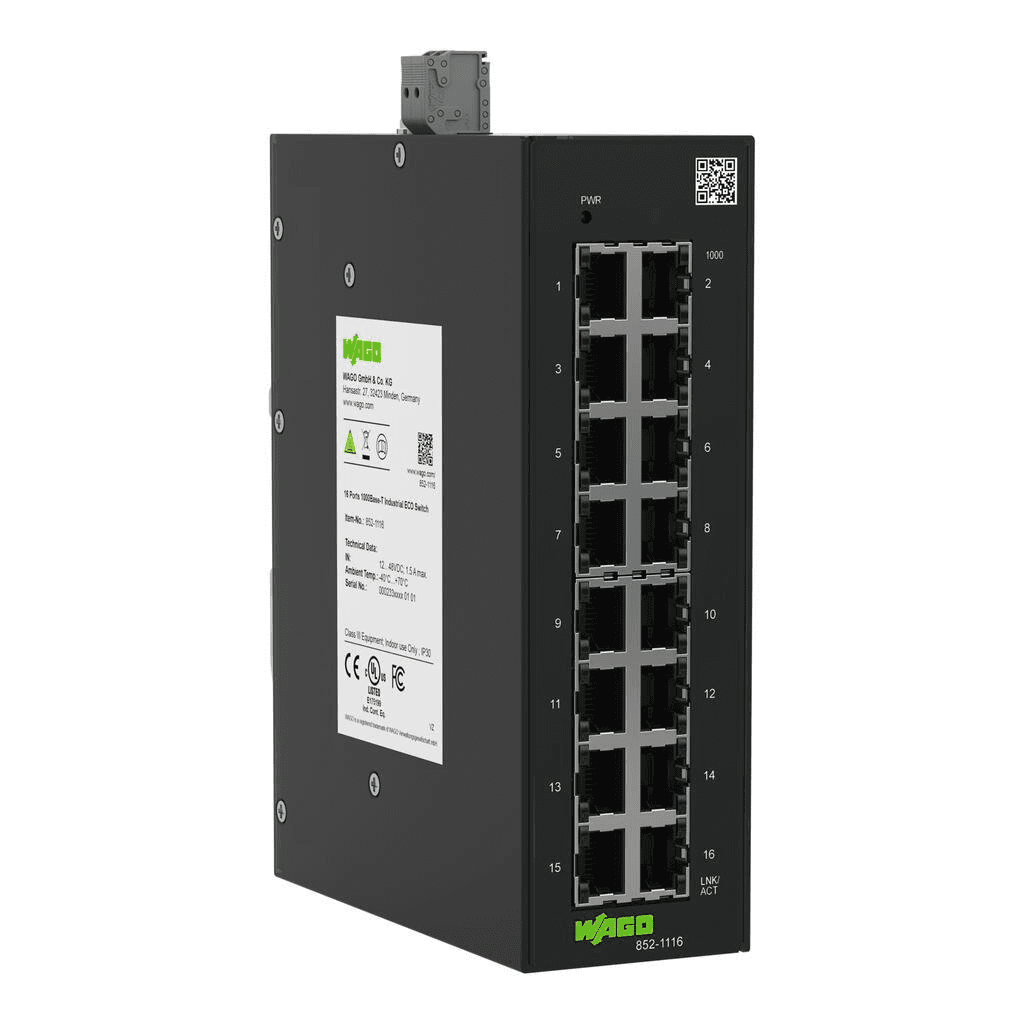

Switch industriel-ECO à 16 ports

Le WAGO Industrial-ECO-Switch 852-1116 est un switch Ethernet industriel non géré avec 16 ports RJ45 Gigabit Ethernet, conçu pour créer des réseaux de communication fiables dans les machines, les armoires électriques et les systèmes d’automatisation. Ses ports prennent en charge le 10/100/1000BASE-T avec autonegociation et Auto-MDI/MDIX, permettant une mise en service simple sans configuration préalable.

L’équipement intègre une alimentation redondante de 12 à 48 VDC, un contact d’alarme configurable via interrupteur DIP, des voyants LED d’état et un boîtier métallique en aluminium prévu pour un montage sur rail DIN de 35 mm. Sa plage de fonctionnement étendue de -40 à +70 °C et sa résistance aux vibrations et aux chocs en font une solution particulièrement adaptée aux réseaux Ethernet en environnement industriel.

Switch Ethernet industriel non géré à 16 ports

La référence WAGO 852-1116 dispose de 16 interfaces Ethernet RJ45, offrant une forte densité de connexions dans un seul équipement.

Étant un switch non géré, il ne nécessite ni programmation ni configuration réseau pour commencer à fonctionner. Il suffit de l’alimenter et de connecter les équipements Ethernet compatibles, ce qui facilite la création de réseaux industriels de petite et moyenne taille.

16 ports Gigabit Ethernet

Les 16 ports cuivre sont compatibles avec les principales vitesses Ethernet utilisées en automatisation :

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Tous les ports intègrent l’autonegociation, de sorte que le switch détecte automatiquement la vitesse de transmission compatible avec l’équipement connecté.

Auto-MDI/MDIX sur tous les ports

La fonction Auto-MDI/MDIX identifie automatiquement les lignes d’émission et de réception du câble Ethernet.

Cette caractéristique simplifie le câblage en évitant d’avoir à distinguer entre connexions directes ou croisées sur les équipements compatibles, favorisant un fonctionnement pratiquement plug-and-play.

Commutation Store-and-Forward sans blocage

Le WAGO 852-1116 utilise une technologie de commutation Store-and-Forward et une architecture non-blocking.

Le switch reçoit et vérifie les trames avant de les retransmettre vers le port de destination, tandis que son architecture permet de gérer les communications entre ports sans introduire les limitations propres à une matrice de commutation bloquante.

Table pour jusqu’à 8 000 adresses MAC

L’équipement intègre une table interne capable de gérer jusqu’à 8 000 adresses MAC.

Cette capacité permet d’apprendre quels équipements sont connectés à chaque port et d’acheminer les trames Ethernet vers la destination correspondante au sein du réseau.

Compatible avec des Jumbo Frames jusqu’à 10 000 octets

Le switch prend en charge les Jumbo Frames jusqu’à 10 000 octets, facilitant le transport de trames Ethernet de plus grande taille lorsque les équipements connectés et l’application sont également compatibles avec cette fonctionnalité.

Energy Efficient Ethernet

Le WAGO 852-1116 est conforme à la norme IEEE 802.3az Energy Efficient Ethernet.

Cette technologie permet de réduire la consommation énergétique associée aux liaisons Ethernet lorsque l’activité de transmission est faible, en adaptant le fonctionnement des interfaces à la charge réelle du réseau.

Priorisation du trafic Ethernet

L’équipement est compatible avec IEEE 802.1p pour la priorisation des paquets Ethernet.

WAGO spécifie également la priorisation des paquets correspondant au protocole PROFINET, EtherType 0x8892, une caractéristique particulièrement utile dans les réseaux d’automatisation où certaines données doivent recevoir un traitement prioritaire.

Contrôle de flux IEEE 802.3x

La compatibilité avec le IEEE 802.3x Flow Control permet de gérer les situations de congestion dans les communications Ethernet full-duplex au moyen de mécanismes de contrôle de flux entre équipements compatibles.

Alimentation de 12 à 48 VDC

L’Industrial-ECO-Switch dispose d’une large plage d’alimentation de 12 à 48 VDC, avec une tolérance de ±15 %.

Cette flexibilité facilite son intégration dans les armoires d’automatisation fonctionnant avec différentes tensions continues industrielles.

La consommation maximale spécifiée par WAGO est de :

• Puissance maximale : 14 W.
• Courant maximal : 1 500 mA.

Alimentation redondante

Le WAGO 852-1116 intègre une entrée d’alimentation redondante, augmentant la disponibilité du réseau lorsque l’installation utilise deux alimentations correctement configurées.

Dans les systèmes où la continuité des communications est importante, cette possibilité permet de concevoir une alimentation offrant une meilleure tolérance aux pannes.

Protection contre les surtensions et l’inversion de polarité

L’électronique intègre une protection contre les surtensions et la tension inverse, aidant à protéger le switch contre certaines conditions électriques incorrectes à l’entrée d’alimentation.

Contact d’alarme configurable

L’équipement dispose d’un contact d’alarme configurable via interrupteur DIP, fournissant un signal supplémentaire pour la supervision de certains incidents.

Associé à l’alimentation redondante et aux voyants LED, ce contact augmente les possibilités de diagnostic du switch dans l’armoire d’automatisation.

Voyants LED d’état

La face avant intègre des voyants LED permettant de vérifier rapidement l’état de l’équipement et de ses connexions.

• PWR vert : indique la présence de l’alimentation.
• 1000 vert par port : indique un fonctionnement à 1 000 Mbps.
• LNK/ACT vert par port : indique la liaison et l’activité de transmission de données.

Ces indicateurs facilitent la mise en service et la localisation visuelle d’éventuels problèmes de connexion.

Câble Ethernet Cat. 5e ou supérieur

Pour les communications Ethernet sur cuivre, WAGO spécifie un câble de catégorie Cat. 5e ou supérieure.

La longueur maximale admise par liaison est de 100 mètres, conformément aux conditions habituelles des réseaux Ethernet sur cuivre.

Montage sur rail DIN de 35 mm

Le switch est prévu pour un montage sur rail DIN de 35 mm, facilitant son intégration directe dans les armoires électriques et les coffrets d’automatisation.

Son format industriel regroupe les 16 ports Gigabit dans un équipement de seulement 50 mm de largeur, optimisant l’espace disponible sur le rail.

Boîtier industriel en aluminium

Le boîtier est fabriqué en aluminium avec finition noire métallisée.

L’équipement présente les dimensions suivantes :

• Largeur : 50 mm.
• Hauteur : 160 mm.
• Profondeur : 120 mm.
• Poids : environ 934 g.

Plage de température étendue de -40 à +70 °C

L’une des principales caractéristiques du 852-1116 est sa plage de température de fonctionnement étendue.

• Température de service : -40 à +70 °C.
• Température de stockage : -40 à +80 °C.
• Humidité relative maximale : 95 %, sans condensation.

Cette large plage permet de l’utiliser dans des armoires et applications industrielles soumises à des conditions environnementales plus exigeantes que celles des équipements réseau conventionnels.

Protection IP30

Le switch dispose d’un indice de protection IP30.

Il est donc destiné principalement à une installation en intérieur et à l’intérieur d’armoires ou d’enveloppes adaptées lorsque l’environnement exige une protection supérieure contre la poussière, l’humidité ou l’eau.

Résistant aux vibrations et aux chocs

WAGO spécifie une résistance mécanique selon les normes suivantes :

• Vibrations : IEC 60068-2-6.
• Chocs : IEC 60068-2-27.

Ces caractéristiques permettent d’utiliser l’équipement dans des environnements industriels où les dispositifs installés dans les armoires électriques peuvent être soumis à des vibrations ou à des impacts mécaniques.

Compatibilité électromagnétique industrielle

L’équipement répond à des exigences de compatibilité électromagnétique spécifiques aux environnements industriels :

• Immunité CEM : EN 61000-6-2.
• Émissions CEM : EN 61000-6-4.

Normes Ethernet compatibles

La documentation technique du WAGO 852-1116 spécifie la compatibilité avec :

• IEEE 802.3i : 10BASE-T.
• IEEE 802.3u : 100BASE-TX.
• IEEE 802.3ab : 1000BASE-T.
• IEEE 802.3x : Flow Control.
• IEEE 802.3az : Energy Efficient Ethernet.
• IEEE 802.1p : priorisation.

Caractéristiques techniques du WAGO 852-1116

• Marque : WAGO.
• Référence : 852-1116.
• Gamme : Industrial-ECO-Switch.
• Type : switch Ethernet industriel non géré.
• Nombre de ports : 16.
• Connecteurs Ethernet : 16 x RJ45.
• Vitesses : 10/100/1000 Mbps.
• Interface Gigabit : 1000BASE-T.
• Autonegociation : oui, sur tous les ports.
• Auto-MDI/MDIX : oui, sur tous les ports.
• Mode de commutation : Store-and-Forward.
• Architecture : non-blocking.
• Table MAC : 8 000 adresses.
• Jumbo Frames : jusqu’à 10 000 octets.
• Flow Control : IEEE 802.3x.
• Energy Efficient Ethernet : IEEE 802.3az.
• Priorisation : IEEE 802.1p.
• Support de transmission : câble cuivre Cat. 5e ou supérieur.
• Longueur maximale de câble par liaison : 100 m.
• Tension d’alimentation : 12-48 VDC ±15 %.
• Alimentation redondante : oui.
• Consommation maximale : 14 W.
• Courant maximal : 1 500 mA.
• Protection contre les surtensions : oui.
• Protection contre l’inversion de polarité : oui.
• Contact d’alarme : oui, configurable via DIP switch.
• Voyants LED : alimentation, vitesse Gigabit et liaison/activité.
• Montage : rail DIN de 35 mm.
• Matériau du boîtier : aluminium.
• Couleur : noir métallisé.
• Indice de protection : IP30.
• Température de fonctionnement : -40 à +70 °C.
• Température de stockage : -40 à +80 °C.
• Humidité relative : jusqu’à 95 %, sans condensation.
• Résistance aux vibrations : IEC 60068-2-6.
• Résistance aux chocs : IEC 60068-2-27.
• Largeur : 50 mm.
• Hauteur : 160 mm.
• Profondeur : 120 mm.
• Poids : 934 g.
• Marquage : CE.
• Homologation UL : UL 61010-2-201.
• GTIN : 4066966625127.

Switch Gigabit industriel pour armoires d’automatisation

Le WAGO Industrial-ECO-Switch 852-1116 permet de concentrer jusqu’à 16 connexions Gigabit Ethernet dans un équipement compact à montage DIN et sans besoin de configuration, ce qui le rend particulièrement adapté aux machines, aux systèmes d’automatisation et aux réseaux industriels de petite et moyenne taille.

Ses 16 ports 10/100/1000BASE-T, son alimentation redondante, son contact d’alarme, l’Energy Efficient Ethernet, la priorisation IEEE 802.1p et sa plage de fonctionnement de -40 à +70 °C combinent facilité d’installation et caractéristiques spécifiquement orientées vers l’environnement industriel.
