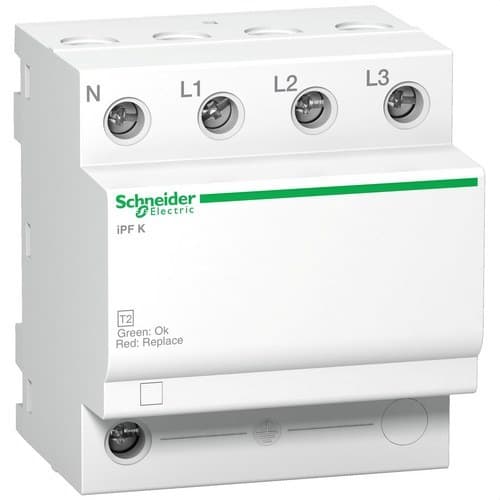

Parafoudre transitoire type 2 Acti9 iPFK65 65KA 340V 3P+N

Le parafoudre Schneider Electric Acti9 iPF K 65 A9L15586 est un dispositif SPD Type 2 en configuration 3P+N, conçu pour limiter les surtensions transitoires pouvant atteindre une installation électrique à la suite de phénomènes atmosphériques ou de manœuvres sur le réseau. Il offre un courant maximal de décharge Imax de 65 kA, un courant nominal de décharge In de 20 kA et un niveau de protection Up inférieur à 1,5 kV. Il est destiné aux installations triphasées 230/400 V CA avec schémas de mise à la terre TT et TN-S.

La référence A9L15586 appartient à la gamme Acti9 iPF K de Schneider Electric et associe les technologies MOV + GDT pour assurer une protection entre phases, neutre et terre. Son design modulaire pour rail DIN occupe 4 modules de 18 mm et il est particulièrement adapté aux tableaux de distribution où une forte capacité de décharge face aux surtensions transitoires est requise.

Parafoudre Type 2

Le Schneider Electric A9L15586 est classé comme SPD Type 2 conforme à IEC 61643-11:2011. Ce type de dispositif est destiné à limiter les surtensions transitoires atteignant une installation et à réduire la tension résiduelle avant qu’elle ne puisse affecter les équipements raccordés.

Schneider Electric le présente comme une solution de protection secondaire des charges, pouvant être utilisée en cascade avec d’autres parafoudres installés en amont lorsque la conception de protection de l’installation l’exige.

Configuration 3P+N pour installations triphasées

L’Acti9 iPF K 65 A9L15586 dispose d’une configuration 3P+N, adaptée aux installations triphasées avec neutre.

• Configuration : 3P+N.
• Tension nominale d’emploi Ue : 230/400 V CA ±10 %.
• Fréquence : 50/60 Hz.
• Schémas de mise à la terre : TT et TN-S.

La compatibilité avec le schéma de mise à la terre doit toujours être vérifiée avant de sélectionner un parafoudre, car elle conditionne la manière dont les éléments de protection sont raccordés entre phase, neutre et terre.

Imax de 65 kA

La valeur de 65 kA incluse dans la désignation du produit correspond au courant maximal de décharge Imax avec onde 8/20 µs.

• Imax L-PE : 65 kA.
• Imax N-PE : 65 kA.
• Imax L-N : 65 kA.

Imax représente le courant de choc maximal que le SPD peut évacuer dans les conditions d’essai normalisées d’un dispositif Type 2.

Courant nominal de décharge In de 20 kA

Le courant nominal de décharge In de l’A9L15586 est de 20 kA avec onde 8/20 µs.

• In L-PE : 20 kA.
• In N-PE : 20 kA.
• In L-N : 20 kA.

Il convient donc de distinguer clairement les deux paramètres :

• In = 20 kA : courant nominal de décharge.
• Imax = 65 kA : courant maximal de décharge.

Uc de 340 V entre phase et neutre

La tension maximale de fonctionnement continu Uc dépend du mode de raccordement :

• Uc L-N : 340 V CA.
• Uc N-PE : 260 V CA.

Pour cette raison, les 340 V indiqués dans le nom commercial correspondent spécifiquement à la tension maximale continue admissible entre phase et neutre.

Niveau de protection Up inférieur à 1,5 kV

Le niveau de protection de tension Up spécifié par Schneider Electric est inférieur à 1,5 kV aussi bien en mode différentiel qu’entre neutre et terre :

• Up L-N : <1,5 kV.
• Up N-PE : <1,5 kV.

Ce paramètre exprime la tension résiduelle maximale apparaissant sur le parafoudre pendant les conditions normalisées de décharge.

Technologie MOV + GDT

L’A9L15586 combine deux technologies de protection :

• MOV : varistances à oxyde métallique.
• GDT : tube à décharge de gaz.

Cette architecture est adaptée à la configuration 3P+N et aux réseaux TT et TN-S pris en compte par Schneider Electric.

Courant de court-circuit Isccr de 25 kA

L’appareil présente un courant nominal de court-circuit Isccr de 25 kA dans les conditions de coordination définies par le fabricant.

Cette valeur ne signifie pas que le SPD remplace un disjoncteur ou un fusible. Le parafoudre doit être associé à une protection de secours adéquate contre les surintensités.

Protection de secours recommandée

Schneider Electric prévoit pour cette référence les solutions associées suivantes :

• Disjoncteur iK60N : 50 A, courbe C, Icu 6 kA.
• Fusible gG : 80 A, Icu 25 kA.

Le choix définitif de la protection de secours doit être effectué selon le courant de court-circuit disponible, les conditions de l’installation et les règles de coordination indiquées par Schneider Electric.

Temps de réponse inférieur ou égal à 25 ns

L’Acti9 iPF K 65 présente un temps de réponse ≤25 ns, permettant de limiter rapidement les impulsions transitoires apparaissant dans l’installation.

La protection effective des équipements dépend également d’une installation correcte du SPD, de la mise à la terre et du maintien des conducteurs de raccordement aussi courts et directs que possible.

Protection contre les surtensions temporaires

Schneider Electric spécifie également certaines valeurs de surtension temporaire Ut que le produit peut supporter :

• 337 V L-N : pendant 5 secondes.
• 442 V L-PE : pendant 5 secondes.
• 1.200 V N-PE : pendant 200 ms.
• 1.453 V L-PE : pendant 200 ms.

Ces valeurs correspondent à des conditions d’essai et ne doivent pas être confondues avec les tensions maximales permanentes Uc admissibles en fonctionnement normal.

Sans signalisation à distance

La référence A9L15586 est fournie sans contact de signalisation à distance. La surveillance de l’état du dispositif s’effectue localement sur le parafoudre lui-même.

Lorsqu’une installation nécessite la transmission de l’état du SPD vers un système de supervision ou d’automatisation, il convient de sélectionner une variante spécifiquement équipée d’un contact à distance.

Montage sur rail DIN

Le parafoudre est conçu pour une installation par clip sur rail DIN.

• Largeur : 72 mm.
• Hauteur : environ 81 mm.
• Profondeur : 69 mm.
• Pas de 9 mm : 8.
• Largeur équivalente : 4 modules de 18 mm.
• Poids : environ 335 g.
• Couleur : blanc RAL 9003.

Le format de quatre modules permet d’intégrer une protection triphasée 3P+N à forte capacité de décharge dans des tableaux modulaires standard.

Bornes pour conducteurs jusqu’à 25 mm²

Le raccordement s’effectue au moyen de bornes tunnel accessibles par le haut ou par le bas.

• Conducteur rigide : jusqu’à 25 mm².
• Conducteur souple : jusqu’à 16 mm².
• Conducteur souple avec embout : jusqu’à 16 mm².
• Longueur de dénudage : 11 mm.
• Couple de serrage : 3,5 Nm.

Dans les installations de protection contre les surtensions, il est particulièrement important de réduire la longueur des conducteurs afin de minimiser la tension supplémentaire générée par leur inductance lors du passage d’un courant de choc.

Indice de protection

• Indice de protection de l’appareil : IP20.
• Dans une enveloppe modulaire adaptée : jusqu’à IP40 selon la configuration indiquée par Schneider Electric.

Le parafoudre doit être installé dans un tableau électrique ou une enveloppe offrant le niveau de protection requis par l’environnement.

Conditions environnementales

• Température de fonctionnement : -25 à 60 °C.
• Température de stockage : -40 à 85 °C.

Applications du Schneider Electric A9L15586

L’iPF K 65 peut être utilisé comme partie intégrante d’un système de protection contre les surtensions transitoires dans des installations triphasées compatibles avec ses caractéristiques.

• Tableaux généraux de distribution.
• Tableaux secondaires.
• Installations commerciales.
• Bâtiments tertiaires.
• Installations industrielles.
• Systèmes de climatisation.
• Équipements d’automatisation et de contrôle.
• Installations avec équipements électroniques sensibles.
• Réseaux TT.
• Réseaux TN-S.

Protection en cascade

Schneider Electric indique que ce modèle peut être utilisé comme protection secondaire des charges et placé en cascade par rapport aux parafoudres installés en amont.

La coordination en cascade permet de répartir différents niveaux de protection tout au long d’une installation et de réduire progressivement la surtension atteignant les récepteurs sensibles.

Caractéristiques techniques du Schneider Electric A9L15586

• Marque : Schneider Electric.
• Référence : A9L15586.
• Gamme : Acti9.
• Famille : Acti9 iPF K.
• Modèle : iPF K 65.
• Type : parafoudre SPD.
• Classe : Type 2.
• Application : distribution électrique.
• Configuration : 3P+N.
• Réseaux compatibles : TT et TN-S.
• Technologie : MOV + GDT.
• Tension nominale Ue : 230/400 V CA ±10 %.
• Fréquence : 50/60 Hz.
• Courant nominal de décharge In : 20 kA.
• Courant maximal de décharge Imax : 65 kA.
• Uc L-N : 340 V CA.
• Uc N-PE : 260 V CA.
• Up L-N : <1,5 kV.
• Up N-PE : <1,5 kV.
• Isccr : 25 kA.
• Temps de réponse : ≤25 ns.
• Courant résiduel à la terre Ipe : 0,003 mA.
• Signalisation à distance : non.
• Protection automatique associée indiquée : iK60N 50 A courbe C, Icu 6 kA.
• Fusible associé indiqué : gG 80 A, Icu 25 kA.
• Montage : rail DIN.
• Largeur : 72 mm.
• Hauteur : environ 81 mm.
• Profondeur : 69 mm.
• Largeur modulaire : 4 modules de 18 mm.
• Poids : environ 335 g.
• Couleur : blanc RAL 9003.
• Conducteur rigide maximal : 25 mm².
• Conducteur souple maximal : 16 mm².
• Longueur de dénudage : 11 mm.
• Couple de serrage : 3,5 Nm.
• Indice de protection : IP20.
• Protection dans une enveloppe modulaire : jusqu’à IP40.
• Température de fonctionnement : -25 à 60 °C.
• Température de stockage : -40 à 85 °C.
• Norme : IEC 61643-11:2011.
• Certifications : CE et EAC.
• EAN : 3606480089800.

Parafoudre Type 2 à haute capacité pour réseaux triphasés

Le Schneider Electric Acti9 iPF K 65 A9L15586 combine une capacité maximale de décharge élevée de 65 kA, un courant nominal In de 20 kA et un niveau de protection inférieur à 1,5 kV dans un dispositif compact pour installations triphasées 3P+N.

Sa compatibilité avec les réseaux TT et TN-S, la technologie MOV + GDT et la possibilité de le coordonner avec d’autres parafoudres permettent de l’intégrer dans des systèmes de protection étagés destinés à réduire l’effet des surtensions transitoires sur les équipements électriques et électroniques.

Important : l’A9L15586 protège contre les surtensions transitoires, mais ne remplace pas un disjoncteur, un différentiel ni une protection contre les surtensions permanentes lorsque celle-ci est nécessaire. Pour obtenir les performances prévues, il convient de respecter la protection de secours, le schéma de mise à la terre, les sections de conducteurs et les instructions d’installation de Schneider Electric.
