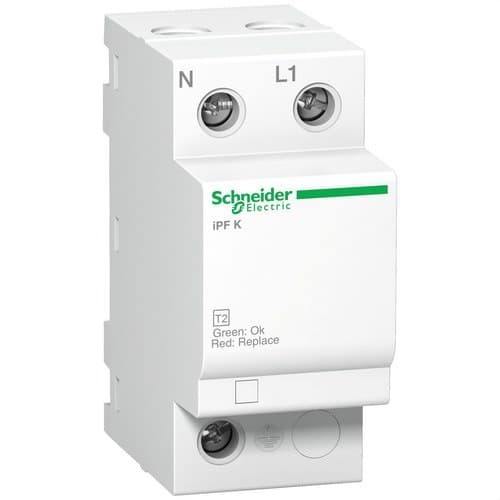

Parafoudre transitoire type 2 Acti9 iPFK40 40KA 340V 1P+N

Le parafoudre transitoire Schneider Electric Acti9 iPF K A9L15687 est un dispositif SPD Type 2 en configuration 1P+N, conçu pour protéger les installations électriques et les équipements raccordés contre les surtensions transitoires provoquées par des phénomènes atmosphériques ou des manœuvres sur le réseau. Il offre un courant maximal de décharge Imax de 40 kA, un courant nominal de décharge In de 15 kA et un niveau maximal de protection Up inférieur à 1,5 kV. Il est destiné aux réseaux monophasés 230 V CA avec schémas de mise à la terre TT et TN-S.

La référence A9L15687 appartient à la gamme Acti9 iPF K de Schneider Electric et combine les technologies MOV + GDT pour assurer une protection entre phase, neutre et terre. Son design monobloc de 2 modules, son montage sur rail DIN, son indicateur optique d’état et ses dimensions compactes facilitent son intégration dans les tableaux électriques résidentiels, commerciaux et tertiaires.

Parafoudre Type 2

Le Schneider Electric A9L15687 est classé comme parafoudre Type 2 conformément à la norme IEC 61643-11.

Les SPD Type 2 sont destinés à limiter les surtensions transitoires qui atteignent une installation électrique et à réduire leur amplitude avant qu’elles ne puissent affecter les équipements raccordés.

Schneider Electric indique ce dispositif pour la protection secondaire des charges et pour une installation en cascade avec d’autres parafoudres situés en amont lorsque la conception de la protection contre les surtensions l’exige.

Configuration 1P+N pour réseaux monophasés

L’Acti9 iPF K A9L15687 présente une configuration 1P+N, adaptée aux réseaux monophasés avec phase et neutre.

• Configuration : 1P+N.
• Tension nominale d’emploi Ue : 230 V CA ±10 %.
• Fréquence : 50/60 Hz.
• Schémas de mise à la terre : TT et TN-S.

Le choix du schéma de réseau est fondamental dans un parafoudre, car il détermine la manière dont les éléments de protection sont connectés et coordonnés entre phase, neutre et terre.

Courant maximal de décharge Imax de 40 kA

La valeur de 40 kA incluse dans la désignation commerciale correspond au courant maximal de décharge Imax avec onde 8/20 µs.

Schneider Electric spécifie :

• Imax L-PE : 40 kA.
• Imax N-PE : 40 kA.
• Imax L-N : 40 kA.

Cette valeur représente le courant de choc maximal que le dispositif peut évacuer dans les conditions d’essai définies pour un SPD Type 2.

Courant nominal de décharge In de 15 kA

Le courant nominal de décharge In est de 15 kA avec onde 8/20 µs.

• In L-PE : 15 kA.
• In N-PE : 15 kA.
• In L-N : 15 kA.

Il est donc important de distinguer les deux valeurs principales :

• In = 15 kA : courant nominal de décharge.
• Imax = 40 kA : courant maximal de décharge.

Les 40 kA du nom du produit ne doivent pas être interprétés comme le courant nominal In.

Uc de 340 V entre phase et neutre

La tension maximale de fonctionnement continu Uc dépend également du mode de connexion :

• Uc entre phase et neutre L-N : 340 V CA.
• Uc entre neutre et terre N-PE : 260 V CA.

Par conséquent, l’indication commerciale de 340 V fait spécifiquement référence à la tension maximale continue entre phase et neutre.

Niveau de protection Up inférieur à 1,5 kV

Le niveau de protection en tension Up détermine la tension résiduelle maximale qui apparaît sur le SPD pendant les conditions normalisées de décharge.

Pour l’A9L15687, Schneider Electric spécifie :

• Up L-N : inférieur à 1,5 kV.
• Up N-PE : inférieur à 1,5 kV.

Plus cette valeur est faible par rapport à la tenue en tension des équipements protégés, plus la marge disponible pour limiter les surtensions atteignant les charges est importante.

Technologie MOV + GDT

Le parafoudre Acti9 iPF K utilise une combinaison de technologies :

• MOV : varistance à oxyde métallique.
• GDT : tube à décharge gazeuse.

Cette architecture permet d’adapter la protection à la configuration 1P+N et aux schémas de mise à la terre TT et TN-S prévus par Schneider Electric.

Protection pour réseaux TT et TN-S

La référence A9L15687 est spécifiquement indiquée pour les réseaux avec les schémas de mise à la terre suivants :

• TT.
• TN-S.

Schneider Electric souligne son adéquation pour les installations avec des courants de court-circuit prévus élevés, à condition de l’associer au dispositif de protection contre les surintensités approprié.

Capacité de court-circuit Isccr de 25 kA

La fiche technique spécifie un courant nominal de court-circuit Isccr de 25 kA pour le SPD dans les conditions de coordination indiquées par Schneider Electric.

Le parafoudre ne doit pas être confondu avec un disjoncteur : l’A9L15687 n’intègre pas en lui-même de protection magnétothermique contre les surcharges et les courts-circuits.

Protection de secours recommandée

Schneider Electric prévoit les dispositifs associés suivants :

• Disjoncteur iK60N : 40 A, courbe C, Icu de 6 kA.
• Fusible gG : 63 A, Icu de 25 kA.

Le choix définitif du dispositif de secours doit être effectué selon le courant de court-circuit disponible, l’installation et les règles de coordination établies par Schneider Electric.

Protection contre les surtensions temporaires

En plus des essais d’impulsion, Schneider Electric spécifie des valeurs de tenue à certaines surtensions temporaires Ut :

• 337 V L-N : supportés pendant 5 secondes.
• 442 V L-PE : supportés pendant 5 secondes.
• 1 200 V N-PE : supportés pendant 200 ms.
• 1 453 V L-PE : supportés pendant 200 ms.

Ces valeurs font partie des performances normalisées du dispositif et ne doivent pas être interprétées comme des tensions permanentes admissibles en fonctionnement.

Temps de réponse inférieur ou égal à 25 ns

L’Acti9 iPF K A9L15687 présente un temps de réponse ≤25 ns, permettant de réagir rapidement aux impulsions transitoires de tension.

L’efficacité de la protection finale dépend également de la bonne installation du SPD, de la longueur et de la disposition du câblage, ainsi que de la coordination avec les autres parafoudres du système.

Indicateur optique d’état

Le dispositif intègre une signalisation visuelle locale permettant de vérifier l’état de fonctionnement du parafoudre lors des inspections du tableau.

Cette référence n’intègre pas de contact de signalisation à distance, de sorte que la supervision de son état s’effectue localement sur le dispositif lui-même.

Montage sur rail DIN

L’A9L15687 est conçu pour un montage par clip sur rail DIN.

• Largeur : 36 mm.
• Hauteur : 81 mm.
• Profondeur : 69 mm.
• Largeur modulaire : 2 modules de 18 mm.
• Pas de 9 mm : 4.
• Poids net : environ 210 g.
• Couleur : blanc RAL 9003.

Son format de seulement deux modules facilite son intégration dans les tableaux de distribution où l’espace disponible est limité.

Bornes pour conducteurs jusqu’à 25 mm²

Le parafoudre utilise des bornes tunnel situées en partie supérieure ou inférieure.

• Conducteur rigide : jusqu’à 25 mm².
• Conducteur souple : jusqu’à 16 mm².
• Conducteur souple avec embout : jusqu’à 16 mm².
• Longueur de dénudage : 11 mm.
• Couple de serrage : 3,5 Nm.

Dans les parafoudres, il est particulièrement important de maintenir les connexions aussi courtes et directes que possible conformément aux instructions d’installation, car l’inductance des conducteurs peut augmenter la tension résiduelle atteignant les équipements.

Indice de protection

Schneider Electric spécifie :

• Partie frontale : IP40 conformément à IEC 60529.
• Bornes : IP20 conformément à IEC 60529.
• Résistance aux chocs : IK03 conformément à IEC 62262.

Le dispositif doit être installé dans un tableau ou une enveloppe adaptée afin d’atteindre le degré de protection requis par l’installation.

Conditions environnementales de fonctionnement

• Température de fonctionnement : -25 à 60 °C.
• Température de stockage : -40 à 85 °C.
• Humidité relative : 5-95 %.
• Altitude de fonctionnement : jusqu’à 2 000 m.

Applications du Schneider Electric A9L15687

L’Acti9 iPF K 40 peut être utilisé dans le cadre de la protection contre les surtensions d’installations monophasées compatibles avec ses caractéristiques électriques.

Parmi ses applications possibles figurent :

• Tableaux électriques résidentiels.
• Habitations.
• Locaux commerciaux.
• Bâtiments de bureaux.
• Installations tertiaires.
• Tableaux secondaires de distribution.
• Équipements électroniques sensibles.
• Systèmes de climatisation.
• Équipements de contrôle et d’automatisation.
• Installations sur réseaux TT ou TN-S.

Protection en cascade

Schneider Electric indique que ce SPD peut être utilisé pour assurer une protection secondaire des charges et être placé en cascade par rapport aux parafoudres situés à l’entrée de l’installation.

Une architecture en cascade permet de coordonner différents niveaux de protection afin de réduire progressivement la surtension avant qu’elle n’atteigne les équipements les plus sensibles.

Caractéristiques techniques du Schneider Electric A9L15687

• Marque : Schneider Electric.
• Référence : A9L15687.
• Gamme : Acti9.
• Famille : Acti9 iPF K.
• Nom court : iPF K 40.
• Type : parafoudre transitoire SPD.
• Classe : Type 2.
• Application : distribution électrique.
• Configuration : 1P+N.
• Réseaux compatibles : TT et TN-S.
• Technologie : MOV + GDT.
• Tension nominale Ue : 230 V CA ±10 %.
• Fréquence : 50/60 Hz.
• Courant nominal de décharge In : 15 kA.
• Courant maximal de décharge Imax : 40 kA.
• Uc L-N : 340 V CA.
• Uc N-PE : 260 V CA.
• Up L-N : <1,5 kV.
• Up N-PE : <1,5 kV.
• Isccr : 25 kA.
• Temps de réponse : ≤25 ns.
• Courant résiduel à la terre Ipe : 0,003 mA.
• Signalisation locale : optique.
• Signalisation à distance : non.
• Disjoncteur associé indiqué : iK60N 40 A courbe C, Icu 6 kA.
• Fusible associé indiqué : gG 63 A, Icu 25 kA.
• Montage : clip sur rail DIN.
• Largeur : 36 mm.
• Hauteur : 81 mm.
• Profondeur : 69 mm.
• Largeur modulaire : 2 modules.
• Poids : environ 210 g.
• Couleur : blanc RAL 9003.
• Conducteur rigide max. : 25 mm².
• Conducteur souple max. : 16 mm².
• Longueur de dénudage : 11 mm.
• Couple de serrage : 3,5 Nm.
• Protection frontale : IP40.
• Protection aux bornes : IP20.
• Résistance aux chocs : IK03.
• Température de fonctionnement : -25 à 60 °C.
• Température de stockage : -40 à 85 °C.
• Altitude de fonctionnement : jusqu’à 2 000 m.
• Norme : IEC 61643-11:2011.
• Certifications : CE et EAC.
• EAN : 3606480089831.

Protection Type 2 de 40 kA pour réseaux TT et TN-S

Le Schneider Electric Acti9 iPF K A9L15687 réunit en seulement deux modules une protection Type 2 avec Imax de 40 kA, In de 15 kA et Up inférieur à 1,5 kV. Sa configuration 1P+N et sa technologie MOV + GDT sont spécifiquement adaptées aux installations monophasées avec réseaux TT et TN-S.

L’indicateur optique permet de vérifier visuellement son état, tandis que la capacité Isccr de 25 kA et les options de coordination avec disjoncteur ou fusible facilitent son intégration dans des tableaux de distribution correctement conçus.

Important : l’A9L15687 protège contre les surtensions transitoires, mais ne remplace pas un disjoncteur magnétothermique, un différentiel ni la protection contre les surtensions permanentes lorsque celle-ci est nécessaire. Pour obtenir les performances prévues, il convient de respecter le schéma de réseau, la protection de secours, les sections de conducteur, la mise à la terre et les longueurs maximales de connexion indiquées par Schneider Electric.
