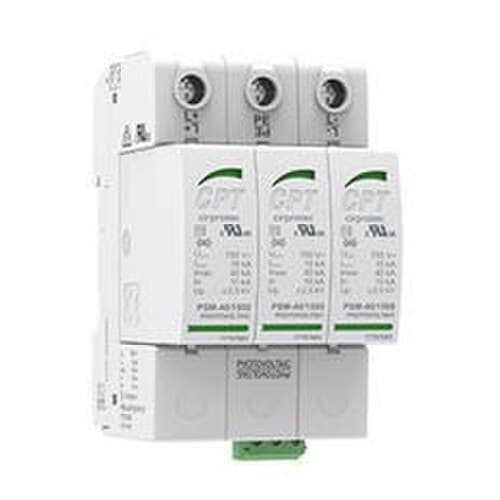

Parafoudre transitoire PSM3-40/600 PV 3 modules débrochable

Le parafoudre transitoire Cirprotec PSM3-40/600 PV, référence 77707850, est un dispositif de protection contre les surtensions de Type 2 spécialement développé pour les installations photovoltaïques en courant continu. Il présente une configuration YPV avec connexion L+, L- et PE, une tension maximale de service continu Ucpv de 660 V DC et une capacité de décharge élevée jusqu’à 40 kA, offrant une protection pour les équipements raccordés côté DC de l’installation solaire.

Son design enfichable à 3 modules pour rail DIN permet de remplacer individuellement les cartouches de protection lorsqu’elles atteignent la fin de leur durée de vie, sans avoir à changer toute la base. Il dispose d’un indicateur visuel d’état, d’une déconnexion thermique dynamique et d’un châssis réversible pour faciliter l’entrée du câblage par le haut ou par le bas du tableau.

Parafoudre Type 2 pour installations photovoltaïques

Le Cirprotec PSM3-40/600 PV est classé comme parafoudre transitoire PV Type 2 selon EN et Classe II selon IEC. Il est spécialement conçu pour les circuits photovoltaïques en courant continu et est conforme à la norme IEC/EN 61643-31.

Sa fonction est de limiter les pics de tension transitoires pouvant apparaître sur les conducteurs de courant continu en raison d’effets indirects de la foudre ou de manœuvres et perturbations électriques, réduisant ainsi la tension atteignant les onduleurs et autres équipements raccordés.

Ucpv de 660 V DC

Bien que la désignation commerciale du modèle soit PSM3-40/600 PV, la tension maximale de service continu Ucpv spécifiée par Cirprotec selon IEC est de 660 V DC.

Cette valeur doit être prise en compte lors du dimensionnement de la protection de l’installation photovoltaïque. La tension maximale du générateur solaire doit être compatible avec l’Ucpv du parafoudre dans toutes les conditions de fonctionnement prévues, y compris la tension à vide à basse température.

Imax de 40 kA et In de 20 kA

Le parafoudre offre un courant maximal de décharge Imax de 40 kA avec une forme d’onde 8/20 µs et un courant nominal de décharge In de 20 kA, également avec une onde 8/20 µs.

• Courant maximal de décharge Imax : 40 kA, onde 8/20 µs.
• Courant nominal de décharge In : 20 kA, onde 8/20 µs.
• Type de protection : PV Type 2 / Classe II.

Ces caractéristiques permettent au PSM3-40/600 PV de supporter et d’évacuer des impulsions transitoires successives dans les conditions établies par la norme et par Cirprotec.

Niveau de protection Up ≤2,6 kV

Le niveau de protection en tension Up déclaré par Cirprotec est ≤2,6 kV au courant nominal de décharge, aussi bien entre L+ et L- qu’entre ligne et terre.

La valeur Up représente la tension résiduelle présente pendant l’action du parafoudre dans les conditions d’essai. Sa bonne coordination avec la tenue en tension des onduleurs et des autres équipements est essentielle pour obtenir une protection efficace.

Configuration YPV à 3 pôles

Le PSM3-40/600 PV présente une configuration interne +, -, PE et utilise trois éléments de protection. Les modes protégés sont :

• L+ / PE.
• L- / PE.
• L+ / L-.

Cette configuration YPV est spécifiquement conçue pour la protection des lignes photovoltaïques en courant continu.

Résistance au court-circuit Iscpv de 10 kA

Cirprotec spécifie une résistance au court-circuit Iscpv de 10 kA. Pour la gamme PSM YPV, le fabricant indique qu’aucun fusible amont supplémentaire n’est nécessaire dans le circuit photovoltaïque dans les conditions spécifiées pour le dispositif.

La coordination définitive doit être réalisée en tenant compte du courant de court-circuit disponible, des protections du string ou du générateur, de l’onduleur et des conditions particulières de l’installation.

Déconnexion thermique dynamique

Le parafoudre intègre un système de déconnexion thermique dynamique optimisé pour les tensions continues. Lorsque l’élément de protection atteint une condition de fin de vie ou un fonctionnement anormal, le système le déconnecte en laissant le circuit de protection ouvert.

Cette fonction est conçue pour accroître la sécurité du parafoudre pendant sa durée de service et faciliter l’identification du besoin de remplacement de la cartouche.

Indicateur visuel d’état

La référence 77707850 dispose d’une indication visuelle permettant de vérifier rapidement l’état des cartouches :

• Vert : parafoudre opérationnel.
• Non vert : cartouche en fin de vie et besoin de remplacement.

Cette référence standard n’intègre pas de contact de signalisation à distance. Pour cette fonction, Cirprotec propose la variante PSM3-40/600 PV IR, référence 77707851.

Format enfichable avec cartouches remplaçables

Le design enfichable permet de retirer et de remplacer les cartouches de protection sans remplacer la base complète installée sur le rail DIN. Cette caractéristique facilite les opérations de maintenance et réduit le temps d’intervention dans les tableaux photovoltaïques.

Les cartouches sont codées mécaniquement pour aider à éviter l’installation d’un remplacement incorrect. Pour la variante 600 V, Cirprotec identifie la cartouche de ligne PSM-40/600 PV sous la référence 77707656.

Châssis réversible

La base du parafoudre dispose d’un châssis réversible permettant d’adapter l’entrée du câblage par le haut ou par le bas. Cette caractéristique apporte de la flexibilité lors du montage et facilite l’organisation du câblage à l’intérieur du tableau électrique.

Temps de réponse ≤25 ns

Le temps de réponse spécifié par Cirprotec est ≤25 ns, permettant au dispositif de réagir à des impulsions de surtension extrêmement rapides caractéristiques des perturbations transitoires.

3 modules pour rail DIN

Le PSM3-40/600 PV est conçu pour un montage sur rail DIN et occupe 3 modules. Ses dimensions approximatives sont de 54 mm de largeur, 90 mm de hauteur et 70 mm de profondeur.

Le format modulaire facilite son installation dans les tableaux de protection DC des systèmes photovoltaïques avec sectionneurs, fusibles et autres éléments de protection.

Bornes jusqu’à 35 mm²

Les bornes du parafoudre acceptent les sections de connexion suivantes :

• Conducteur rigide : 6-35 mm².
• Conducteur flexible : 6-25 mm².
• Couple de serrage : 3 Nm.

La section effective des conducteurs doit être déterminée conformément à la conception de l’installation et aux instructions de montage du fabricant.

Protection IP20

L’appareil présente un indice de protection IP20 et est destiné à être monté à l’intérieur de tableaux électriques ou d’enveloppes appropriées offrant le degré de protection requis pour le site.

Large plage de température

Le PSM3-40/600 PV est spécifié pour fonctionner dans une plage de température de -40 à +85 °C et avec une humidité relative comprise entre 5 et 95 %.

Le matériau isolant utilisé est PA66 CT1 et présente une classification d’inflammabilité UL94 V-0.

Poids compact

La version PSM3-40/600 PV a un poids net approximatif de 0,291 kg, facilitant son montage dans les tableaux de distribution et de protection photovoltaïque.

Applications du Cirprotec PSM3-40/600 PV

• Installations solaires photovoltaïques.
• Tableaux de protection DC.
• Protection du côté courant continu des onduleurs photovoltaïques.
• Installations d’autoconsommation.
• Toitures solaires commerciales et industrielles.
• Parcs photovoltaïques compatibles avec sa tension Ucpv.
• Systèmes nécessitant un parafoudre PV Type 2 de 40 kA.

Caractéristiques techniques du Cirprotec 77707850

• Marque : Cirprotec.
• Référence : 77707850.
• Modèle : PSM3-40/600 PV.
• Famille : PSM YPV.
• Application : installations photovoltaïques DC.
• Type : parafoudre transitoire.
• Classification IEC : Classe II.
• Classification EN : PV Type 2.
• Configuration du réseau : YPV.
• Configuration interne : +, -, PE.
• Modes de protection : L+/PE, L-/PE et L+/L-.
• Tension maximale de service continu Ucpv : 660 V DC.
• Courant nominal de décharge In : 20 kA, onde 8/20 µs.
• Courant maximal de décharge Imax : 40 kA, onde 8/20 µs.
• Niveau de protection Up L+/L- : ≤2,6 kV.
• Niveau de protection Up ligne/PE : ≤2,6 kV.
• Résistance au court-circuit Iscpv : 10 kA.
• Temps de réponse : ≤25 ns.
• Déconnexion thermique dynamique : oui.
• Mode de déconnexion thermique : circuit ouvert.
• Format : enfichable.
• Cartouches remplaçables : oui.
• Indicateur d’état : visuel.
• Indication : vert OK / non vert à remplacer.
• Signalisation à distance : non sur cette référence.
• Châssis réversible : oui.
• Nombre de modules DIN : 3.
• Montage : rail DIN.
• Largeur : environ 54 mm.
• Hauteur : environ 90 mm.
• Profondeur : environ 70 mm.
• Indice de protection : IP20.
• Matériau isolant : PA66 CT1.
• Inflammabilité : UL94 V-0.
• Conducteur rigide : 6-35 mm².
• Conducteur flexible : 6-25 mm².
• Couple de serrage : 3 Nm.
• Température de fonctionnement : -40 à +85 °C.
• Humidité relative : 5-95 %.
• Poids net : 0,291 kg.
• Cartouche de remplacement pour la version 600 : PSM-40/600 PV, référence 77707656.
• Norme : IEC/EN 61643-31.
• Certification supplémentaire : UL 1449 5e édition.

Protection Type 2 haute performance pour le photovoltaïque

Le Cirprotec PSM3-40/600 PV combine une Ucpv de 660 V DC avec une capacité maximale de décharge de 40 kA, In de 20 kA et un niveau de protection Up ≤2,6 kV. Ces performances sont spécifiquement orientées vers la protection du côté DC des installations photovoltaïques contre les surtensions transitoires.

Son design enfichable, ses cartouches remplaçables et codées, l’indicateur visuel d’état et le châssis réversible simplifient à la fois l’installation initiale et les opérations de maintenance ultérieures. L’ensemble est intégré dans un format compact de 3 modules DIN.

Important : la référence 77707850 dispose d’une indication visuelle, mais n’intègre pas de contact de signalisation à distance. La version équivalente avec signalisation à distance est la 77707851. Le choix de l’Ucpv doit être effectué en tenant compte de la tension maximale à vide du générateur photovoltaïque dans les conditions de fonctionnement les plus défavorables.
