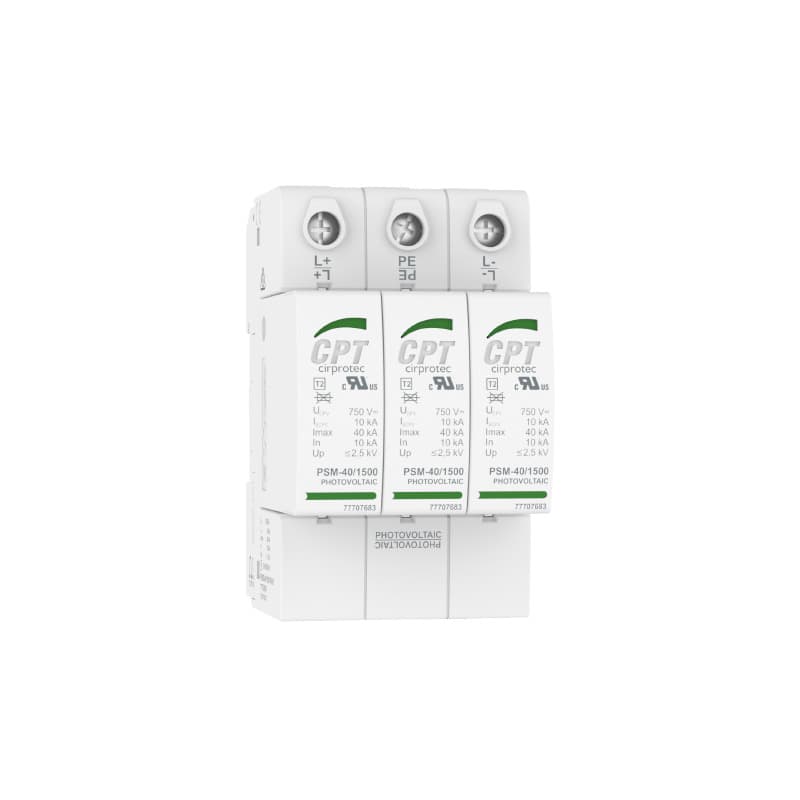

Parafoudre transitoire PSM3-40/1000 PV 3 modules débrochable

Le parafoudre transitoire Cirprotec PSM3-40/1000 PV, référence 77707852, est un dispositif de Type 2 spécialement conçu pour protéger les installations photovoltaïques en courant continu contre les surtensions transitoires. Il dispose d’une configuration YPV avec connexions L+, L- et PE, d’une tension maximale de service continu Ucpv de 1060 V DC, d’un courant maximal de décharge Imax de 40 kA et d’un courant nominal de décharge In de 20 kA.

Son format débrochable permet de remplacer les cartouches de protection lorsqu’elles atteignent la fin de leur durée de vie sans avoir à remplacer la base installée dans le tableau. Il occupe 3 modules sur rail DIN, intègre une indication visuelle d’état, une déconnexion thermique dynamique et un châssis réversible permettant d’organiser l’arrivée des câbles par le haut ou par le bas.

Parafoudre photovoltaïque Type 2 / Classe II

Le PSM3-40/1000 PV est classé comme parafoudre contre les surtensions transitoires PV Type 2 selon EN et Classe II selon IEC. Il est développé spécifiquement pour les circuits photovoltaïques en courant continu et conforme à la norme IEC/EN 61643-31.

Sa fonction est de limiter les pics de tension de courte durée pouvant apparaître dans une installation solaire à la suite de surtensions induites, de manœuvres électriques ou d’effets indirects de décharges atmosphériques, contribuant ainsi à protéger les onduleurs et autres équipements connectés côté DC.

Ucpv de 1060 V DC

Bien que la désignation commerciale du modèle soit PSM3-40/1000 PV, Cirprotec établit une tension maximale de service continu Ucpv de 1060 V DC selon IEC.

Cette valeur doit être prise en compte lors de la conception de la protection de l’installation. La tension maximale en circuit ouvert des strings photovoltaïques, en tenant particulièrement compte des conditions de basse température, doit rester dans les limites admissibles par le parafoudre.

Imax de 40 kA et In de 20 kA

Le Cirprotec 77707852 offre une capacité de décharge élevée pour faire face à des impulsions transitoires de forme d’onde 8/20 µs :

• Courant maximal de décharge Imax : 40 kA.
• Courant nominal de décharge In : 20 kA.
• Forme d’onde d’essai : 8/20 µs.

Ces performances sont destinées à la protection du côté courant continu dans les centrales solaires, les toitures photovoltaïques et les installations d’autoconsommation compatibles avec son niveau de tension.

Niveau de protection Up ≤4 kV

Cirprotec spécifie un niveau de protection en tension Up ≤4 kV au courant nominal de décharge, aussi bien entre L+ et L- qu’entre ligne et terre.

La valeur Up représente la tension résiduelle apparaissant aux bornes du parafoudre pendant l’essai normalisé. Pour obtenir une protection correctement coordonnée, cette valeur doit être compatible avec la tenue en tension de l’onduleur et des autres équipements installés en aval.

Configuration YPV avec L+, L- et PE

Le PSM3-40/1000 PV utilise une configuration YPV composée de trois éléments de protection et de connexions L+, PE et L-. Les modes de protection indiqués par Cirprotec sont :

• L+ / PE.
• L- / PE.
• L+ / L-.

Cette architecture est spécialement conçue pour les réseaux photovoltaïques en courant continu.

Résistance au court-circuit Iscpv de 10 kA

Le parafoudre présente une résistance au court-circuit Iscpv de 10 kA selon les spécifications IEC publiées par Cirprotec.

Le fabricant indique que la gamme PSM YPV ne nécessite pas de fusible de secours préalable dans les applications photovoltaïques, dans les conditions spécifiées, grâce à son système interne de déconnexion et à sa capacité de coupure.

Déconnexion thermique dynamique

Le PSM3-40/1000 PV intègre un système de déconnexion thermique dynamique optimisé pour les tensions en courant continu. Lorsque l’élément de protection atteint une condition de fin de vie ou un fonctionnement anormal, le mécanisme interne le déconnecte en laissant le circuit de protection ouvert.

Ce système est conçu pour gérer de manière sûre les conditions de dégradation pouvant survenir au cours de la durée de vie d’un dispositif de protection contre les surtensions.

Temps de réponse ≤25 ns

Le temps de réponse spécifié par Cirprotec est ≤25 ns. Cette action rapide permet de réagir face à des impulsions transitoires de très courte durée avant que la surtension ne se propage vers les équipements protégés.

Format débrochable

L’un des principaux avantages du PSM3-40/1000 PV est sa construction débrochable. Les cartouches peuvent être retirées individuellement de la base installée, facilitant l’inspection et le remplacement lors des opérations de maintenance.

Les cartouches sont en outre codées mécaniquement afin d’aider à éviter les erreurs de remplacement par des versions avec une tension inadéquate.

Cartouche de remplacement PSM-40/1000 PV

Cirprotec identifie comme remplacement pour la version 1000 V la cartouche PSM-40/1000 PV, référence 77707657.

La cartouche individuelle présente Ucpv de 530 V DC, Imax de 40 kA, In de 20 kA et Up ≤2 kV, faisant partie de la configuration YPV à trois éléments utilisée par l’ensemble complet.

Indicateur visuel de fin de vie

Le parafoudre intègre une indication visuelle pour faciliter la vérification de son état lors des opérations d’inspection du tableau :

• Vert : parafoudre en état de fonctionnement.
• Non vert : cartouche à remplacer.

La référence 77707852 correspond à la version standard sans contact à distance. Cirprotec commercialise la référence 77707853, PSM3-40/1000 PV IR, comme variante équipée d’une indication à distance.

Châssis réversible

La base intègre un châssis réversible permettant d’organiser l’arrivée des conducteurs par le haut ou par le bas du dispositif. Cette caractéristique apporte une plus grande flexibilité lors de la conception et du câblage des tableaux de protection photovoltaïque.

3 modules pour rail DIN

Le Cirprotec PSM3-40/1000 PV occupe 3 modules et est prévu pour un montage sur rail DIN. Ses dimensions approximatives sont de 54 mm de largeur, 90 mm de hauteur et 70 mm de profondeur.

Son format modulaire facilite l’installation à côté des sectionneurs, fusibles, protections de strings et autres éléments courants dans les tableaux électriques en courant continu.

Bornes pour conducteurs jusqu’à 35 mm²

Cirprotec spécifie les capacités de connexion suivantes :

• Conducteur rigide : 6 à 35 mm².
• Conducteur flexible : 6 à 25 mm².
• Couple de serrage : 3 Nm.

La section définitive des conducteurs doit être déterminée en fonction des caractéristiques électriques et mécaniques de l’installation et des instructions de montage applicables.

Protection IP20

L’appareil dispose d’un indice de protection IP20. Il est conçu pour être installé à l’intérieur d’un tableau électrique ou d’une enveloppe offrant le degré de protection adapté à l’emplacement.

Large plage de température

Le PSM3-40/1000 PV peut fonctionner dans une plage de température comprise entre -40 et +85 °C et admet une humidité relative de 5 à 95 %.

Le matériau isolant est PA66 CT1 et présente une classification d’inflammabilité UL94 V-0.

Poids de 325 g

La version PSM3-40/1000 PV présente un poids net approximatif de 0,325 kg. Les dimensions d’emballage spécifiées pour la gamme sont de 117 x 63 x 90 mm.

Performances selon UL

En plus de la classification IEC/EN pour les installations photovoltaïques, la gamme est certifiée selon UL 1449 5th Edition. Pour la version 1000 V, Cirprotec spécifie un MCOV de 1000 V DC, un VPR de 3000 V et une capacité SCCR de 50 kA dans les conditions de la norme UL.

Ces valeurs UL doivent être distinguées des grandeurs IEC, telles que l’Ucpv de 1060 V DC, l’Iscpv de 10 kA et le niveau Up ≤4 kV.

Applications du Cirprotec PSM3-40/1000 PV

• Installations solaires photovoltaïques.
• Centrales photovoltaïques.
• Toitures solaires industrielles et commerciales.
• Installations d’autoconsommation compatibles.
• Tableaux de protection en courant continu.
• Protection de l’entrée DC des onduleurs photovoltaïques.
• Systèmes photovoltaïques avec tension compatible avec Ucpv 1060 V DC.

Caractéristiques techniques du Cirprotec 77707852

• Marque : Cirprotec.
• Référence : 77707852.
• Modèle : PSM3-40/1000 PV.
• Famille : PSM YPV.
• Type : parafoudre contre les surtensions transitoires photovoltaïque.
• Application : installations PV en courant continu.
• Classification IEC : Classe II.
• Classification EN : PV Type 2.
• Classification UL : Type 2 CA.
• Configuration du réseau : YPV.
• Configuration interne : +, -, PE.
• Modes de protection : L+/PE, L-/PE et L+/L-.
• Tension maximale de service continu Ucpv : 1060 V DC.
• Courant nominal de décharge In : 20 kA, onde 8/20 µs.
• Courant maximal de décharge Imax : 40 kA, onde 8/20 µs.
• Up L+/L- : ≤4 kV.
• Up ligne/PE : ≤4 kV.
• Résistance au court-circuit Iscpv : 10 kA.
• Fusible de secours en PV : non requis dans les conditions spécifiées par Cirprotec.
• Temps de réponse : ≤25 ns.
• Déconnexion thermique dynamique : oui.
• Mode de déconnexion thermique : circuit ouvert.
• Format : débrochable.
• Cartouches remplaçables : oui.
• Cartouches codées mécaniquement : oui.
• Indicateur visuel : vert OK / non vert à remplacer.
• Indication à distance : non.
• Référence équivalente avec indication à distance : 77707853.
• Châssis réversible : oui.
• Nombre de modules DIN : 3.
• Montage : rail DIN.
• Dimensions approximatives : 54 x 90 x 70 mm.
• Poids net : 0,325 kg.
• Indice de protection : IP20.
• Matériau isolant : PA66 CT1.
• Classe d’inflammabilité : UL94 V-0.
• Conducteur rigide : 6-35 mm².
• Conducteur flexible : 6-25 mm².
• Couple de serrage : 3 Nm.
• Température de fonctionnement : -40 à +85 °C.
• Humidité relative : 5-95 %.
• Cartouche de remplacement : PSM-40/1000 PV.
• Référence de la cartouche : 77707657.
• MCOV selon UL : 1000 V DC.
• VPR selon UL : 3000 V.
• SCCR selon UL : 50 kA.
• Normes : IEC/EN 61643-31 et UL 1449 5th Edition.

Parafoudre Type 2 débrochable pour installations photovoltaïques haute tension

Le Cirprotec PSM3-40/1000 PV combine une Ucpv de 1060 V DC, un courant maximal de décharge de 40 kA, In de 20 kA et un niveau de protection Up ≤4 kV dans un dispositif compact de 3 modules DIN. Ces performances en font une solution spécifique pour la protection contre les surtensions transitoires côté DC des installations photovoltaïques compatibles.

Son format débrochable, ses cartouches remplaçables et codées, son indicateur visuel d’état, sa déconnexion thermique dynamique et son châssis réversible facilitent à la fois le montage initial et les opérations ultérieures de maintenance du tableau.

Important : la désignation commerciale inclut « 1000 PV », tandis que la tension maximale de service continu spécifiée par Cirprotec selon IEC est Ucpv 1060 V DC. Cette référence dispose d’une indication visuelle, mais pas d’un contact à distance ; pour la signalisation à distance, il s’agit de la version 77707853.
