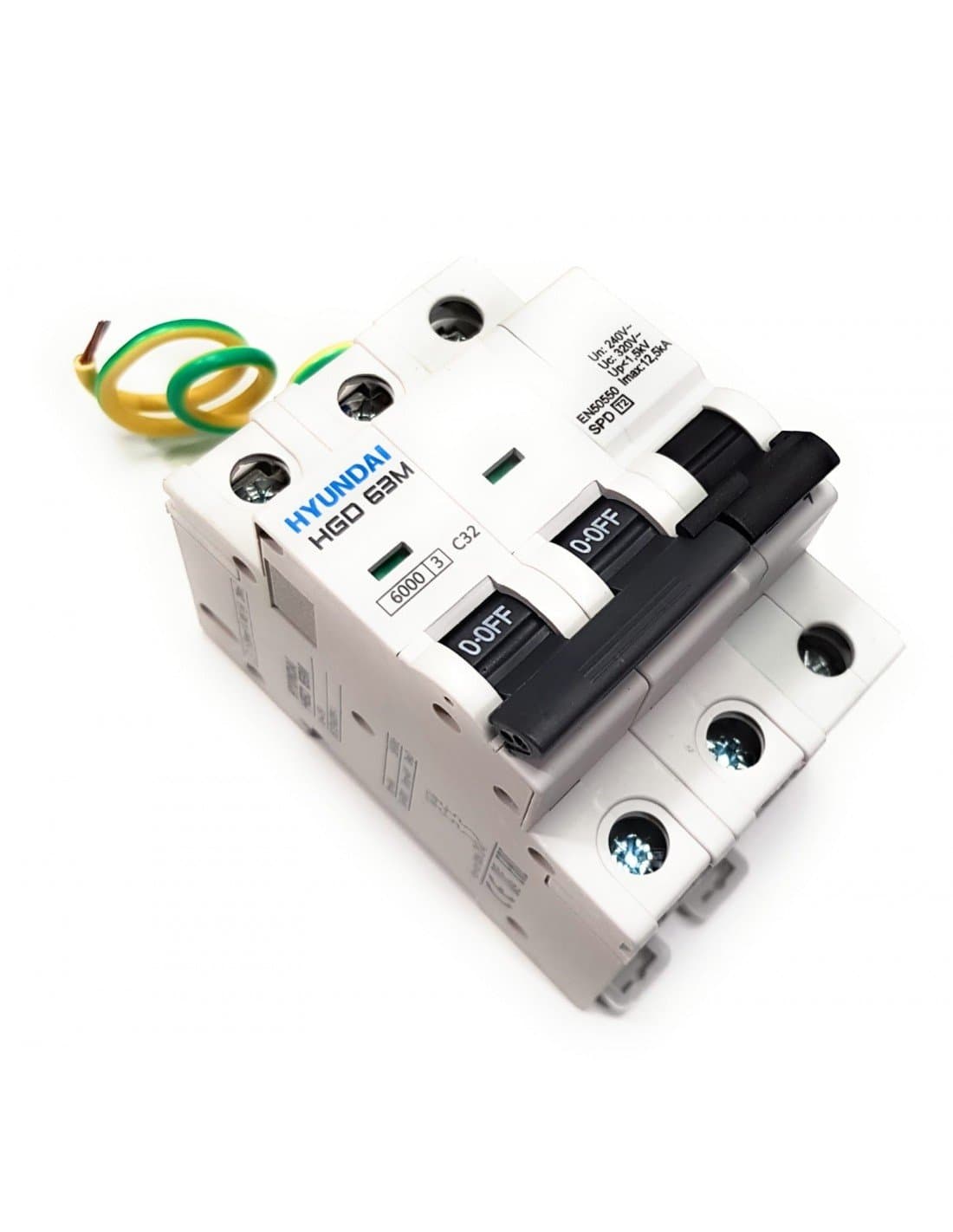

Parafoudre transitoire et permanent 2P 63A

Le protecteur de surtensions Procoel ST-2P63 est un dispositif combiné pour installations électriques monophasées qui protège contre les surtensions permanentes et transitoires et intègre un interrupteur général automatique (IGA) de 63 A. Sa conception réunit en un seul ensemble la protection contre les hausses prolongées de la tension du réseau, la décharge des surtensions transitoires et la protection magnétothermique, simplifiant ainsi le montage dans le tableau électrique.

La référence ST-2P63 fonctionne sous 240 V CA, dispose d’un IGA courbe C avec pouvoir de coupure de 6 kA et d’une protection contre les surtensions transitoires de Classe II. Son niveau de protection Up est ≤1,5 kV, avec un courant maximal de décharge Imax de 12,5 kA en onde 8/20 µs et un courant nominal de décharge In de 6 kA. Il s’installe sur rail DIN de 35 mm et occupe 3 modules.

Protection combinée contre les surtensions permanentes et transitoires

Le Procoel ST-2P63 réunit deux systèmes de protection contre les anomalies de tension susceptibles d’affecter les équipements raccordés à une installation électrique.

• Surtensions permanentes : contrôle en continu la tension du réseau et provoque l’ouverture de l’IGA lorsqu’il détecte une élévation maintenue au-dessus du seuil établi.
• Surtensions transitoires : limite les pics de tension de très courte durée pouvant être causés par des phénomènes atmosphériques ou par des manœuvres et commutations sur le réseau électrique.

Cette combinaison permet de protéger, dans un seul dispositif, les récepteurs électriques et électroniques raccordés en aval contre différents types de surtension.

IGA de 63 A intégré

La référence ST-2P63 intègre un interrupteur général automatique de 63 A, évitant d’avoir à associer extérieurement le module de surtensions à un IGA indépendant.

Le disjoncteur magnétothermique intégré présente une courbe de déclenchement C et un pouvoir de coupure de 6 kA. Ainsi, en plus d’agir lorsque le module détecte une surtension permanente, l’IGA assure la protection magnétothermique correspondante contre les surcharges et les courts-circuits dans les limites de ses caractéristiques nominales.

Protection contre les surtensions transitoires Classe II

Pour les surtensions transitoires, le ST-2P63 intègre un parafoudre de Classe II destiné aux tableaux de distribution dans les installations basse tension.

Ses principaux paramètres de protection transitoire sont :

• Courant maximal de décharge Imax : 12,5 kA en onde 8/20 µs.
• Courant nominal de décharge In : 6 kA.
• Niveau de protection Up : ≤1,5 kV.
• Classe : II.

Face à une surtension transitoire, le module dérive et limite la perturbation afin de réduire la tension atteignant les équipements électriques installés en aval.

Protection contre les surtensions permanentes

L’appareil mesure en continu la tension de l’installation. Lorsqu’il détecte une augmentation supérieure à la limite prévue, il agit sur l’IGA intégré et coupe l’alimentation de l’installation.

La fiche technique actuellement liée par le fabricant indique une tension de déclenchement supérieure à 265 V CA ±2 %. Le temps d’action dépend de l’ampleur de la surtension conformément aux exigences de la norme UNE-EN 50550.

Une fois les valeurs normales de tension rétablies, l’appareil doit être réarmé manuellement pour réalimenter l’installation.

Indicateur visuel de l’état du protecteur

Le ST-2P63 intègre une fenêtre de signalisation permettant de vérifier l’état du module de protection contre les surtensions.

• Clignotement vert lent : appareil correctement raccordé et opérationnel.
• Clignotement vert rapide : indique une erreur de connexion entre phase et neutre.
• Vert continu après une surtension transitoire : le protecteur reste opérationnel.
• Indicateur rouge : le module de protection transitoire est hors service et doit être remplacé.

Cette signalisation facilite l’inspection visuelle de l’état du dispositif lors des opérations de maintenance du tableau électrique.

Pour installations monophasées avec phase et neutre

Le Procoel ST-2P63 est conçu spécifiquement pour les installations monophasées. La phase doit être raccordée à la borne identifiée comme L et le neutre à la borne N, en respectant strictement le schéma indiqué par le fabricant.

Le fabricant précise expressément que l’appareil ne doit pas être installé sur des lignes sans neutre ni dans des installations dépourvues de prise de terre de protection PE.

La prise de terre est indispensable

Pour que la protection contre les surtensions transitoires puisse fonctionner correctement, l’installation doit disposer d’un système de mise à la terre adapté.

Une connexion PE correctement réalisée permet d’évacuer vers la terre l’énergie dérivée par le protecteur lors d’une surtension transitoire. L’installation doit être effectuée en respectant les sections, longueurs de conducteur et conditions établies par la réglementation électrique en vigueur.

Format compact de 3 modules DIN

Le ST-2P63 est conçu pour un montage sur rail DIN de 35 mm et occupe 3 modules de 18 mm. Ses dimensions approximatives sont de 54 x 90 x 71 mm, facilitant l’intégration du protecteur combiné dans les tableaux électriques résidentiels, commerciaux et tertiaires.

En intégrant l’IGA et les protections contre les surtensions dans un seul ensemble, il permet de réduire le nombre de dispositifs indépendants nécessaires dans le tableau.

Bornes pour conducteurs jusqu’à 25 mm²

Les bornes de l’appareil acceptent une section maximale de conducteur de 25 mm² selon la fiche technique du fabricant. La section réellement utilisée doit être dimensionnée en fonction de l’intensité prévue, du système d’installation et des exigences réglementaires applicables.

Indice de protection IP20

L’appareil dispose d’un indice de protection IP20 et est conçu pour être monté à l’intérieur d’un tableau électrique ou d’une enveloppe offrant la protection nécessaire contre les contacts, l’humidité et les conditions environnementales.

Le fabricant indique des conditions ambiantes de fonctionnement d’environ -20 à +70 °C et jusqu’à 80 % d’humidité relative.

Applications du protecteur Procoel ST-2P63

Le protecteur combiné ST-2P63 est destiné aux tableaux électriques monophasés où l’on souhaite intégrer une protection magnétothermique et une protection contre les surtensions permanentes et transitoires.

• Tableaux électriques de logements.
• Copropriétés.
• Locaux commerciaux.
• Bureaux.
• Installations tertiaires.
• Petits ateliers.
• Installations avec appareils électroménagers et électronique sensible.
• Tableaux monophasés nécessitant un IGA de 63 A.

Caractéristiques techniques du Procoel ST-2P63

• Marque : Procoel / Hyundai Electric.
• Référence : ST-2P63.
• Gamme : HYPRO-ST.
• Type : protecteur combiné de surtensions permanentes et transitoires avec IGA.
• Application : installation monophasée.
• Nombre de pôles : 2.
• Courant nominal : 63 A.
• IGA intégré : oui.
• Courbe de l’IGA : C.
• Pouvoir de coupure de l’IGA : 6 kA.
• Tension de service nominale : 240 V CA.
• Fréquence : 50-60 Hz.
• Protection permanente : oui.
• Tension de déclenchement permanente : >265 V CA ±2 % selon la fiche technique actuelle.
• Réarmement après surtension permanente : manuel.
• Protection transitoire : oui.
• Classe de protection transitoire : Classe II.
• Courant nominal de décharge In : 6 kA.
• Courant maximal de décharge Imax : 12,5 kA, onde 8/20 µs.
• Niveau de protection Up : ≤1,5 kV.
• Indicateur d’état : oui.
• Section maximale aux bornes : 25 mm².
• Montage : rail DIN de 35 mm.
• Nombre de modules DIN : 3.
• Dimensions approximatives : 54 x 90 x 71 mm.
• Indice de protection : IP20.
• Température ambiante : -20 à +70 °C.
• Humidité relative maximale indiquée : 80 %.
• Normes indiquées : UNE-EN 60898, EN 50550 et IEC/EN 61643-11.
• Neutre nécessaire : oui.
• Prise de terre PE nécessaire : oui.

Protection intégrale pour tableaux monophasés de 63 A

Le Procoel ST-2P63 réunit en seulement 3 modules DIN un IGA de 63 A et deux niveaux de protection contre les anomalies de tension. La protection permanente coupe l’installation en cas d’élévation maintenue de la tension, tandis que le limiteur de Classe II agit contre les surtensions transitoires de courte durée.

Son niveau de protection Up ≤1,5 kV, son courant maximal de décharge de 12,5 kA et l’IGA courbe C intégré permettent de disposer d’une solution compacte pour protéger les tableaux monophasés de logements, commerces et autres installations basse tension.

Important : le fabricant exige de respecter le raccordement phase L et neutre N et précise que le ST-2P63 ne doit pas être installé sur des lignes sans neutre ni sans prise de terre PE. L’installation doit être réalisée par un professionnel qualifié.
