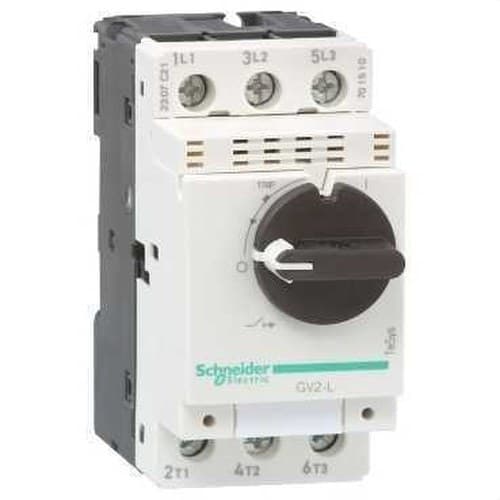

Disjoncteur magnétique 4A connexion par vis

Le disjoncteur-moteur magnétique Schneider Electric TeSys GV2L08 est un disjoncteur pour la protection des moteurs, à 3 pôles et courant nominal de 4 A, équipé d’un déclencheur exclusivement magnétique, d’une commande rotative et d’un raccordement par bornes à vis. Il est conçu pour assurer une protection rapide contre les courts-circuits dans les circuits de moteurs triphasés et pour réaliser des fonctions de mise sous tension, hors tension et de sectionnement au sein des tableaux électriques industriels et d’automatisation.

La référence GV2L08 fait partie de la gamme TeSys Deca / TeSys GV2 de Schneider Electric. Son design compact permet une installation sur rail DIN de 35 mm ou directement sur platine, et son association avec des contacteurs et relais thermiques TeSys permet de constituer des démarreurs moteur complets.

Disjoncteur-moteur magnétique de 4 A

Le Schneider Electric GV2L08 dispose d’un courant nominal In de 4 A et utilise une technologie de déclenchement magnétique.

Le déclenchement magnétique est destiné à agir rapidement lorsqu’un courant très élevé apparaît à la suite d’un court-circuit, afin d’éviter que le défaut ne reste appliqué au moteur, aux conducteurs et aux autres composants du circuit.

Contrairement aux disjoncteurs-moteurs magnétothermiques de la famille GV2P, cette référence n’intègre pas de protection thermique réglable contre les surcharges.

Ce n’est pas un interrupteur différentiel

Bien que certaines désignations commerciales puissent l’indiquer de manière imprécise comme « différentiel magnétique », le GV2L08 n’est pas un interrupteur différentiel et n’est pas conçu pour détecter les fuites de courant à la terre.

Sa fonction principale est la protection magnétique contre les courts-circuits du circuit moteur.

Il ne doit donc pas être confondu avec :

• Interrupteurs différentiels RCCB.
• Disjoncteurs différentiels RCBO.
• Disjoncteurs-moteurs magnétothermiques avec protection thermique intégrée.

Doit être combiné avec une protection thermique contre les surcharges

Comme il ne dispose que d’un déclenchement magnétique, Schneider Electric indique que pour obtenir une protection complète du moteur, le GV2L08 doit être utilisé conjointement avec un relais thermique de surcharge adapté.

Parmi les combinaisons indiquées par le fabricant, il peut être associé à un relais de surcharge TeSys correctement sélectionné pour le courant nominal du moteur.

De cette manière, chaque appareil remplit une fonction spécifique :

• GV2L08 : protection rapide contre les courts-circuits et sectionnement.
• Relais thermique : protection du moteur contre les surcharges prolongées et certaines conditions anormales de fonctionnement.
• Contacteur : manœuvre électrique et commande à distance du moteur, lorsqu’il fait partie du démarreur.

Configuration triphasée à 3 pôles

Le Schneider Electric GV2L08 présente une configuration à 3 pôles, adaptée à la protection des circuits de moteurs triphasés.

Les trois conducteurs de phase traversent l’appareil et sont coupés simultanément lorsqu’un déclenchement se produit ou lorsque l’utilisateur place manuellement la commande en position d’arrêt.

Commande rotative frontale

Le disjoncteur-moteur intègre une commande rotative permettant d’effectuer directement les opérations de mise en marche et d’arrêt.

Ce système facilite l’actionnement depuis la face avant du tableau et fournit une indication claire de l’état de l’appareil.

Schneider Electric conçoit le mécanisme pour supporter un nombre élevé d’opérations, ce qui permet d’utiliser le GV2L08 comme appareil de manœuvre manuelle dans les conditions d’utilisation définies.

Forte capacité de coupure des courts-circuits

La gamme GV2L se caractérise par sa forte capacité de coupure face aux courts-circuits. La documentation technique de Schneider Electric spécifie pour le GV2L08 des capacités de coupure très élevées dans les réseaux basse tension, selon la tension d’emploi et la version commerciale considérée.

Pour la sélection finale du produit, il convient de toujours vérifier la valeur de pouvoir de coupure applicable à la tension exacte de l’installation ainsi que la documentation en vigueur de Schneider Electric.

La capacité de coupure élevée permet d’intégrer l’appareil dans des tableaux où des courants de court-circuit importants peuvent être présents, à condition que les calculs de coordination et de sélectivité soient corrects.

Tension d’emploi jusqu’à 690 V CA

Le circuit principal du GV2L08 est conçu pour fonctionner sur des réseaux en courant alternatif jusqu’à 690 V CA à 50/60 Hz, dans les conditions indiquées par Schneider Electric.

Parmi ses principales caractéristiques électriques figurent :

• Courant nominal : 4 A.
• Nombre de pôles : 3P.
• Type de réseau : courant alternatif.
• Fréquence : 50/60 Hz.
• Tension nominale d’emploi maximale : 690 V CA.
• Tension assignée d’isolement Ui : 690 V.
• Tension de tenue aux chocs Uimp : 6 kV.

Catégories d’utilisation pour la protection et la commande des moteurs

Le Schneider Electric GV2L08 est conçu conformément aux catégories applicables aux disjoncteurs et appareils de commande moteur.

La documentation du fabricant précise :

• Catégorie A selon IEC 60947-2.
• AC-3 selon IEC 60947-4-1.
• AC-3e selon IEC 60947-4-1.

Ces catégories reflètent son utilisation comme élément de protection et de manœuvre dans les circuits destinés à la commande des moteurs.

Adapté au sectionnement

Schneider Electric précise que le GV2L08 est apte à l’isolement ou au sectionnement conformément à IEC 60947-1.

Cette caractéristique permet d’utiliser l’appareil pour établir une séparation électrique du circuit dans les conditions prévues par le fabricant et par la conception de l’installation.

Raccordement par bornes à vis

La référence GV2L08 utilise des bornes de raccordement à vis, assurant une liaison mécanique ferme des conducteurs.

Selon la configuration du conducteur, il accepte :

• Conducteurs rigides : jusqu’à 6 mm².
• Conducteurs souples sans embout : jusqu’à 6 mm².
• Conducteurs souples avec embout : jusqu’à 4 mm².
• Couple de serrage : environ 1,7 Nm.

Le câblage doit être réalisé en respectant les sections et couples de serrage indiqués par Schneider Electric afin d’assurer une connexion électrique durable.

Montage sur rail DIN ou platine

Le TeSys GV2L08 offre deux principales possibilités de fixation :

• Rail DIN symétrique de 35 mm : par clip.
• Montage sur platine : par vis de fixation.

Cette polyvalence facilite son intégration aussi bien dans les tableaux électriques modulaires que dans les armoires d’automatisation et les machines industrielles.

Format compact de 45 mm de largeur

Le GV2L08 présente un design compact particulièrement adapté aux démarreurs moteur :

• Largeur : 45 mm.
• Hauteur : environ 89 mm.
• Profondeur : environ 97 mm.
• Poids : environ 0,33 kg.

La largeur de 45 mm correspond à de nombreux composants de commande moteur TeSys, facilitant la création d’ensembles compacts dans l’armoire électrique.

Compatible avec les contacteurs et relais TeSys

Le Schneider Electric GV2L08 peut être intégré avec d’autres composants de la famille TeSys pour créer des solutions complètes de protection et de commande.

Parmi les appareils pouvant faire partie de l’ensemble figurent :

• Contacteurs TeSys.
• Relais thermiques de surcharge.
• Contacts auxiliaires.
• Bobines à manque de tension ou à émission.
• Accessoires de signalisation.
• Peignes et systèmes de distribution compatibles.
• Poignées rotatives prolongées pour porte.

La référence exacte de chaque accessoire doit être sélectionnée en fonction du schéma électrique et des tableaux de compatibilité du fabricant.

Grande durabilité mécanique

Schneider Electric spécifie une durabilité mécanique allant jusqu’à 100 000 cycles pour le mécanisme GV2L.

Une durabilité électrique élevée est également prévue pour les applications de commande moteur AC-3/AC-3e dans les conditions nominales de l’appareil.

Cette robustesse le rend adapté aux tableaux de machines et aux applications professionnelles où de nombreuses opérations peuvent être effectuées pendant la durée de vie de l’équipement.

Degré de protection IP20

Le disjoncteur-moteur présente un degré de protection IP20 conforme à IEC 60529 et une résistance mécanique IK04.

En tant que composant destiné au montage en tableau, il doit être installé dans une enveloppe appropriée assurant la protection environnementale et contre les contacts requise par l’installation.

Large plage de température

Le GV2L08 est conçu pour fonctionner dans différentes conditions environnementales :

• Température ambiante de fonctionnement : -20 à 60 °C.
• Température de stockage : -40 à 80 °C.
• Altitude de fonctionnement : jusqu’à 2 000 m sans conditions supplémentaires indiquées.
• Résistance au feu : 960 °C selon IEC 60695-2-11.

Applications du Schneider Electric GV2L08

Le TeSys GV2L08 peut être utilisé dans des circuits moteurs où une protection magnétique indépendante et une capacité de coupure élevée sont requises.

Parmi ses applications courantes figurent :

• Moteurs triphasés.
• Pompes.
• Ventilateurs.
• Compresseurs.
• Équipements CVC.
• Convoyeurs.
• Machines industrielles.
• Tableaux d’automatisation.
• Démarreurs directs de moteur.
• Ensembles composés d’un disjoncteur-moteur, d’un contacteur et d’un relais thermique.

Caractéristiques techniques du Schneider Electric GV2L08

• Marque : Schneider Electric.
• Référence : GV2L08.
• Gamme : TeSys Deca.
• Famille : TeSys GV2.
• Modèle : GV2L.
• Type : disjoncteur-moteur / disjoncteur magnétique.
• Application : protection des moteurs.
• Technologie de déclenchement : magnétique.
• Protection thermique intégrée : non.
• Nombre de pôles : 3P.
• Courant nominal In : 4 A.
• Type de réseau : CA.
• Fréquence : 50/60 Hz.
• Tension nominale d’emploi maximale : 690 V CA.
• Tension d’isolement Ui : 690 V.
• Tension de tenue aux chocs Uimp : 6 kV.
• Catégories d’utilisation : catégorie A, AC-3 et AC-3e.
• Adapté au sectionnement : oui.
• Type de commande : rotative.
• Type de raccordement : bornes à vis.
• Montage : rail DIN de 35 mm ou platine.
• Largeur : 45 mm.
• Hauteur : environ 89 mm.
• Profondeur : environ 97 mm.
• Poids : environ 0,33 kg.
• Conducteurs rigides : jusqu’à 6 mm².
• Conducteurs souples sans embout : jusqu’à 6 mm².
• Conducteurs souples avec embout : jusqu’à 4 mm².
• Couple de serrage : environ 1,7 Nm.
• Degré de protection : IP20.
• Résistance aux chocs : IK04.
• Durabilité mécanique : jusqu’à 100 000 cycles.
• Température de fonctionnement : -20 à 60 °C.
• Température de stockage : -40 à 80 °C.
• Résistance au feu : 960 °C.
• Normes principales : IEC/EN 60947-2 et IEC/EN 60947-4-1.
• EAN : 3389110213256.

Protection magnétique compacte pour moteurs triphasés

Le Schneider Electric TeSys GV2L08 offre une solution compacte pour protéger les circuits moteur contre les courants élevés de court-circuit. Ses trois pôles, son courant nominal de 4 A, sa commande rotative, son montage DIN et son raccordement par vis permettent de l’intégrer facilement dans les tableaux de machines et d’automatisation.

Son design permet également de l’associer à des contacteurs et relais thermiques TeSys pour créer des démarreurs moteur complets et coordonnés, en séparant les fonctions de manœuvre, de protection magnétique et de protection thermique.

Important : le GV2L08 intègre une protection magnétique contre les courts-circuits, mais pas de protection thermique réglable contre les surcharges ni de protection différentielle contre les fuites à la terre. Pour une protection complète du moteur, il doit être combiné avec le relais thermique et les protections additionnelles correspondant à la conception de l’installation.
