Disjoncteur différentiel magnétothermique 4-6,3A

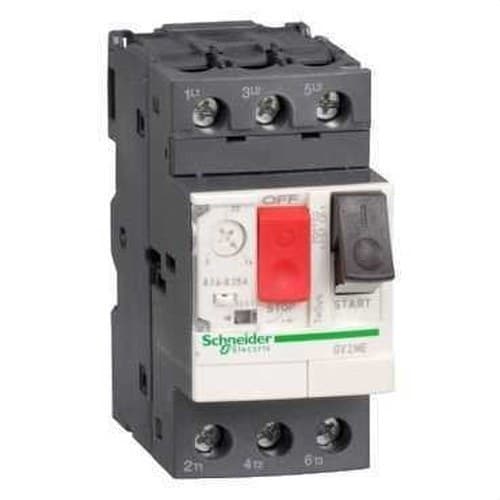

Le Schneider Electric TeSys Deca GV2ME10 est un disjoncteur moteur ou disjoncteur magnétothermique 3 pôles conçu pour la protection et la commande manuelle des moteurs triphasés. Il dispose d’une protection thermique réglable de 4 à 6,3 A, d’un déclenchement magnétique fixe de 91 A et d’une capacité pour des moteurs jusqu’à 2,2 kW à 400/415 V. Sa combinaison de protection contre les surcharges, les courts-circuits et la perte de phase permet de réunir plusieurs fonctions de protection moteur dans un appareil compact.

La référence GV2ME10 appartient à la gamme TeSys Deca GV2 de Schneider Electric et utilise une commande frontale par boutons marche et arrêt. Il intègre des bornes à vis, accepte un montage direct sur rail DIN de 35 mm et offre un pouvoir de coupure élevé, atteignant 100 kA à 400/415 V CA conformément à la norme IEC 60947-2.

Disjoncteur moteur magnétothermique de 4 à 6,3 A

Le GV2ME10 intègre une unité de déclenchement thermomagnétique spécialement conçue pour la protection des moteurs.

Sa protection thermique peut être réglée entre :

• Courant minimum : 4 A.
• Courant maximum : 6,3 A.

Le réglage doit être effectué en fonction du courant nominal indiqué sur la plaque signalétique du moteur et des conditions réelles de fonctionnement de l’installation.

Protection thermique contre les surcharges

La partie thermique du disjoncteur moteur protège contre les surcharges prolongées. Si le moteur consomme un courant supérieur à la valeur réglée pendant un certain temps, l’appareil ouvre le circuit afin d’éviter une surchauffe excessive des enroulements et du câblage.

Étant réglable entre 4 et 6,3 A, le même GV2ME10 peut s’adapter à différents moteurs dans cette plage d’intensité.

Protection magnétique contre les courts-circuits

La protection magnétique assure une réponse rapide face aux courants élevés de court-circuit.

Schneider Electric spécifie pour le GV2ME10 un courant de déclenchement magnétique de 91 A.

Cette protection agit indépendamment du réglage thermique et est conçue pour couper rapidement le circuit en cas de défauts de forte intensité.

Sensibilité à la perte de phase

Le Schneider Electric GV2ME10 dispose d’une sensibilité à la perte de phase conforme à IEC 60947-4-1.

Cette caractéristique est particulièrement importante pour les moteurs triphasés, car un fonctionnement avec une phase absente peut provoquer d’importants déséquilibres de courant, une perte de couple et une surchauffe du moteur.

3 pôles pour moteurs triphasés

Le disjoncteur moteur présente une configuration 3 pôles, adaptée aux circuits d’alimentation des moteurs triphasés.

• Nombre de pôles : 3P.
• Type de réseau : courant alternatif.
• Fréquence : 50/60 Hz.
• Tension maximale d’emploi Ue : 690 V CA.

Jusqu’à 2,2 kW à 400/415 V

La puissance moteur compatible dépend de la tension d’alimentation. Schneider Electric spécifie :

• 400/415 V CA : jusqu’à 2,2 kW.
• 500 V CA : jusqu’à 3 kW.
• 690 V CA : jusqu’à 4 kW.

La sélection finale doit être effectuée principalement à partir du courant nominal réel du moteur, qui doit se situer dans la plage de réglage de 4 à 6,3 A.

Pouvoir de coupure de 100 kA à 400 V

Le GV2ME10 offre un pouvoir de coupure ultime Icu élevé, qui varie selon la tension de fonctionnement :

• 230/240 V CA : 100 kA.
• 400/415 V CA : 100 kA.
• 440 V CA : 50 kA.
• 500 V CA : 50 kA.
• 690 V CA : 3 kA.

Sur un réseau triphasé conventionnel de 400 V, l’appareil atteint donc un Icu de 100 kA conforme à IEC 60947-2.

Pouvoir de coupure de service Ics

Schneider Electric spécifie un pouvoir de coupure de service Ics équivalent à 100 % de l’Icu à 230/240 V, 400/415 V, 440 V et 500 V.

À 690 V, l’Ics correspond à 75 % de l’Icu.

Cette capacité élevée permet d’utiliser le disjoncteur moteur dans des installations où des niveaux importants de courant de court-circuit peuvent exister, toujours dans les conditions indiquées par le fabricant.

Catégories AC-3 et AC-3e

Le GV2ME10 est conçu pour des applications de protection et de commande moteur dans les catégories :

• AC-3.
• AC-3e.

Ces catégories sont liées au démarrage et à la coupure des moteurs asynchrones, ce qui rend l’appareil particulièrement adapté aux tableaux de commande moteur et aux machines.

Commande manuelle par boutons-poussoirs

Le GV2ME10 intègre un système frontal de commande par boutons-poussoirs permettant de connecter et déconnecter manuellement le moteur.

Ainsi, le même appareil peut assurer :

• Connexion manuelle.
• Déconnexion manuelle.
• Protection contre les surcharges.
• Protection contre les courts-circuits.
• Protection contre la perte de phase.

Pour automatiser le démarrage et l’arrêt à distance, il peut être associé à un contacteur TeSys compatible.

Adapté à l’isolement

Le Schneider Electric GV2ME10 est apte à l’isolement ou au sectionnement conformément à IEC 60947-1.

Cela permet de l’utiliser comme organe de coupure dans l’armoire lors des opérations de maintenance, en respectant toujours les procédures de sécurité applicables.

Tension d’isolement et tenue aux chocs

• Tension nominale d’isolement Ui : 690 V CA.
• Tension de tenue aux chocs Uimp : 6 kV.
• Tension maximale d’emploi Ue : 690 V CA.
• Fréquence : 50/60 Hz.

Montage sur rail DIN ou platine

Le disjoncteur moteur peut être installé selon différents systèmes :

• Clip sur rail DIN symétrique de 35 mm.
• Montage sur platine à l’aide d’un adaptateur compatible.

Il peut être monté aussi bien en position verticale qu’horizontale dans les conditions prévues par Schneider Electric.

Bornes de raccordement à vis

La référence GV2ME10 utilise des bornes à vis pour le circuit de puissance.

Il accepte, selon le type de conducteur :

• Conducteur rigide : jusqu’à 2 conducteurs de 1 à 6 mm².
• Conducteur souple sans embout : jusqu’à 2 conducteurs de 1,5 à 6 mm².
• Conducteur souple avec embout : jusqu’à 2 conducteurs de 1 à 4 mm².
• Couple de serrage : 1,7 Nm.

Format compact de 45 mm

Le TeSys GV2ME10 présente des dimensions compactes facilitant son intégration dans les tableaux de commande :

• Largeur : 45 mm.
• Hauteur : 89 mm.
• Profondeur : 78,5 mm sur rail DIN de 7,5 mm.
• Poids : environ 0,26 kg.
• Couleur : gris foncé.

Durabilité jusqu’à 100 000 cycles

Schneider Electric spécifie :

• Durabilité mécanique : 100 000 cycles.
• Durabilité électrique : 100 000 cycles en AC-3 à 415 V et courant nominal.
• Service nominal : continu conformément à IEC 60947-4-1.

Indice de protection IP20

Le GV2ME10 offre :

• Indice de protection : IP20 conformément à IEC 60529.
• Résistance aux chocs : IK04.

Il est conçu pour être installé à l’intérieur d’un tableau ou d’une enveloppe offrant le degré de protection nécessaire à l’environnement de travail.

Conditions environnementales

• Température de fonctionnement : -20 à 60 °C.
• Température de stockage : -40 à 80 °C.
• Altitude de fonctionnement : jusqu’à 2 000 m.
• Résistance aux chocs : 30 gn pendant 11 ms.
• Résistance aux vibrations : 5 gn entre 5 et 150 Hz.

Applications du Schneider Electric GV2ME10

Le disjoncteur moteur peut être utilisé pour la protection de moteurs dont le courant nominal se situe entre 4 et 6,3 A, par exemple dans :

• Pompes.
• Ventilateurs.
• Compresseurs.
• Équipements CVC.
• Machines industrielles.
• Systèmes de convoyage.
• Petites machines-outils.
• Tableaux d’automatisation.
• Démarreurs directs de moteur.

Compatible avec les contacteurs TeSys

Le GV2ME10 peut être associé à des contacteurs Schneider Electric TeSys pour former un démarreur moteur complet.

Grâce à des accessoires de connexion spécifiques, il est possible de l’associer, entre autres, avec :

• Contacteurs compacts TeSys K.
• Contacteurs TeSys Deca compatibles.
• Contacts auxiliaires et de signalisation.
• Bobines à manque de tension.
• Bobines de déclenchement.
• Accessoires de montage et de raccordement.

La référence exacte de chaque accessoire doit être choisie selon la configuration du démarreur et les tableaux de coordination de Schneider Electric.

Caractéristiques techniques du Schneider Electric GV2ME10

• Marque : Schneider Electric.
• Référence : GV2ME10.
• Gamme : TeSys Deca.
• Famille : TeSys GV2.
• Type : disjoncteur moteur / disjoncteur magnétothermique moteur.
• Application : protection des moteurs.
• Nombre de pôles : 3P.
• Technologie de déclenchement : thermomagnétique.
• Courant nominal maximum : 6,3 A.
• Plage de réglage thermique : 4-6,3 A.
• Courant de déclenchement magnétique : 91 A.
• Sensibilité à la perte de phase : oui.
• Puissance moteur à 400/415 V : 2,2 kW.
• Puissance moteur à 500 V : 3 kW.
• Puissance moteur à 690 V : 4 kW.
• Icu à 230/240 V : 100 kA.
• Icu à 400/415 V : 100 kA.
• Icu à 440 V : 50 kA.
• Icu à 500 V : 50 kA.
• Icu à 690 V : 3 kA.
• Catégories d’utilisation : A, AC-3 et AC-3e.
• Tension maximale d’emploi Ue : 690 V CA.
• Tension d’isolement Ui : 690 V CA.
• Tension de tenue aux chocs Uimp : 6 kV.
• Fréquence : 50/60 Hz.
• Type de commande : boutons marche/arrêt.
• Adapté au sectionnement : oui.
• Bornes : bornes à vis.
• Couple de serrage : 1,7 Nm.
• Montage : rail DIN de 35 mm ou platine avec adaptateur.
• Largeur : 45 mm.
• Hauteur : 89 mm.
• Profondeur : 78,5 mm.
• Poids : environ 0,26 kg.
• Indice de protection : IP20.
• Résistance aux chocs : IK04.
• Durabilité mécanique : 100 000 cycles.
• Durabilité électrique : 100 000 cycles en AC-3 à 415 V.
• Température de fonctionnement : -20 à 60 °C.
• Température de stockage : -40 à 80 °C.
• Altitude : jusqu’à 2 000 m.
• Normes principales : IEC/EN 60947-2 et IEC/EN 60947-4-1.

Protection complète du moteur dans un format compact

Le Schneider Electric TeSys Deca GV2ME10 combine une protection thermique réglable, une protection magnétique instantanée, une sensibilité à la perte de phase et une commande manuelle dans un seul appareil compact. Sa plage de 4 à 6,3 A permet de protéger des moteurs triphasés jusqu’à 2,2 kW à 400/415 V lorsque leur courant nominal se situe dans la plage réglable.

Son pouvoir de coupure élevé de 100 kA à 400/415 V, la possibilité de le combiner avec des contacteurs TeSys et son montage sur rail DIN font du GV2ME10 une solution particulièrement adaptée aux démarreurs moteur, aux machines et aux tableaux d’automatisation professionnels.

Important : le GV2ME10 n’est pas un interrupteur différentiel et ne fournit pas de protection contre les défauts d’isolement à la terre. Sa fonction est de protéger les moteurs contre les surcharges, les courts-circuits et la perte de phase. Lorsque l’installation nécessite une protection différentielle, un dispositif indépendant approprié doit être ajouté.
