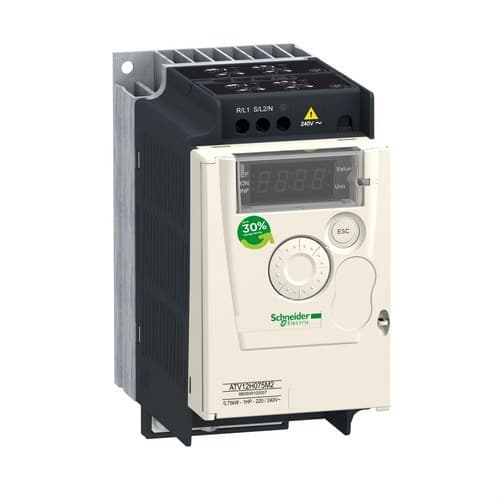

Variateur de vitesse ALTIVAR-12 0,75KW 240V 1PH

Le variateur de vitesse Schneider Electric Altivar 12 ATV12H075M2 est conçu pour contrôler la vitesse et le couple de moteurs asynchrones triphasés jusqu’à 0,75 kW / 1 HP à partir d’une alimentation réseau monophasée de 200 à 240 V CA. Il fournit un courant nominal de sortie de 4,2 A et permet de régler la fréquence de sortie entre 0,5 et 400 Hz, offrant une solution compacte pour les pompes, ventilateurs, convoyeurs et autres machines simples.

La référence ATV12H075M2 appartient à la gamme Altivar 12 de Schneider Electric et est spécialement conçue pour les applications simples de l’industrie, des machines commerciales et du CVC. Elle intègre des fonctions de régulation PID, de contrôle vectoriel sans capteur, de communication Modbus, un filtre CEM intégré et différentes protections électroniques pour le variateur et le moteur.

Variateur Altivar 12 de 0,75 kW

Le ATV12H075M2 est dimensionné pour des moteurs d’une puissance nominale de :

• Puissance moteur : 0,75 kW.
• Puissance équivalente : 1 HP.
• Courant nominal de sortie : 4,2 A.
• Tension de sortie : jusqu’à 240 V CA.

Il permet d’adapter la vitesse du moteur aux besoins réels de la machine, évitant ainsi que le moteur fonctionne en permanence à vitesse nominale lorsque le procédé ne l’exige pas.

Entrée monophasée et sortie pour moteur triphasé

Une caractéristique importante de cette référence est qu’elle dispose d’une alimentation monophasée de 200 à 240 V CA, tout en étant conçue pour alimenter un moteur triphasé 200/240 V.

Cela permet de piloter un moteur triphasé compatible à partir d’une installation alimentée en monophasé, à condition que la puissance, la tension et le courant du moteur soient conformes aux spécifications du variateur.

La tension d’alimentation admissible est de :

• 200-240 V CA monophasé.
• Tolérance de tension : -15 % / +10 %.
• Fréquence d’alimentation : 50/60 Hz ±5 %.

Courant nominal de sortie de 4,2 A

Le Schneider Electric ATV12H075M2 fournit un courant nominal continu de sortie de 4,2 A à une fréquence de commutation de 4 kHz.

Selon la documentation technique de l’Altivar 12, cette référence présente également des capacités transitoires d’environ :

• 6,3 A pendant 60 secondes.
• 6,9 A pendant 2 secondes.

Ces capacités permettent de répondre à certaines augmentations ponctuelles de demande de couple lors du démarrage ou du fonctionnement de la machine.

Fréquence de sortie réglable de 0,5 à 400 Hz

Le variateur permet de régler la fréquence de sortie entre 0,5 et 400 Hz, offrant une large plage pour contrôler la vitesse du moteur.

La fréquence nominale et maximale doit être configurée en fonction des caractéristiques électriques et mécaniques du moteur. Il ne faut pas utiliser une vitesse supérieure à celle admise par le fabricant du moteur et par la machine entraînée.

Contrôle vectoriel sans capteur

L’Altivar 12 dispose de différents profils de commande pour moteurs asynchrones, notamment :

• Contrôle vectoriel de flux sans capteur.
• Rapport tension/fréquence V/F.
• Rapport tension/fréquence quadratique.

Le contrôle vectoriel sans capteur permet d’améliorer le comportement du moteur à basse vitesse sans nécessiter l’installation d’un codeur externe.

Surcouple transitoire jusqu’à 170 %

Schneider Electric spécifie une capacité de surcouple transitoire d’environ 150 à 170 % du couple nominal du moteur, selon la puissance du variateur et du moteur raccordé.

Cette réserve de couple peut s’avérer particulièrement utile lors des accélérations ou en cas d’augmentation ponctuelle de charge.

Régulation PID intégrée

Le ATV12H075M2 intègre un régulateur PID réglable, ce qui permet de l’utiliser dans des applications où il est nécessaire de maintenir automatiquement une variable de procédé.

Il peut être utilisé, par exemple, dans des systèmes de :

• Contrôle de pression.
• Contrôle de débit.
• Ventilation.
• Extraction.
• Pompage.
• Procédés simples de climatisation.

En utilisant le retour d’un capteur compatible, le variateur peut modifier la vitesse du moteur afin de maintenir la consigne configurée.

Fonction Catch on the Fly

L’Altivar 12 intègre la fonction connue sous le nom de Catch on the Fly, conçue pour reprendre le contrôle d’un moteur encore en rotation.

Cette fonction est utile, par exemple, pour les ventilateurs où le moteur peut continuer à tourner par inertie après un arrêt ou sous l’effet du mouvement de l’air.

Communication Modbus intégrée

Le Schneider Electric ATV12H075M2 intègre de série une communication Modbus série via interface RS-485 2 fils.

Il dispose d’un connecteur RJ45 et prend en charge des vitesses de communication configurables de :

• 9,6 kbit/s.
• 19,2 kbit/s.
• 38,4 kbit/s.

Le protocole Modbus permet d’intégrer le variateur dans certains systèmes d’automatisation et de supervision afin de consulter des paramètres, des états ou des consignes et de modifier des réglages compatibles.

Entrées et sorties pour l’automatisation

Le ATV12 intègre différentes entrées et sorties pour connecter des signaux de commande, des capteurs et des éléments externes :

• 4 entrées numériques.
• 2 sorties numériques.
• 1 entrée analogique.
• 1 sortie analogique.
• 1 sortie relais.

Ces connexions permettent de configurer des fonctions telles que marche, arrêt, inversion de sens, sélection de vitesses, consignes externes et signalisation d’états.

Rampes d’accélération et de décélération configurables

Le variateur permet de définir des rampes d’accélération et de décélération, évitant les démarrages et arrêts brusques du moteur.

Une accélération progressive peut réduire les efforts mécaniques sur les transmissions, accouplements, courroies et autres éléments de la machine, tout en limitant les pics de courant associés au démarrage direct.

Fréquence de commutation réglable

La fréquence de commutation peut être configurée entre environ 2 et 16 kHz, avec une valeur nominale usine de 4 kHz.

Les fréquences supérieures peuvent nécessiter une réduction de courant selon les conditions indiquées par Schneider Electric.

Freinage par injection de courant continu

L’Altivar 12 permet un freinage jusqu’à l’arrêt par injection de courant continu, facilitant un arrêt contrôlé du moteur dans certaines applications.

Cette référence n’intègre pas de hacheur de freinage, il convient donc de tenir compte de cette caractéristique dans les applications nécessitant un fort freinage régénératif.

Filtre CEM intégré

Le ATV12H075M2 intègre un filtre CEM intégré, destiné à limiter les perturbations électromagnétiques conduites générées par le fonctionnement du variateur lorsque l’installation est réalisée conformément aux recommandations de Schneider Electric.

Le fabricant spécifie des performances d’émissions conduites compatibles avec la norme IEC 61800-3 dans les conditions d’installation correspondantes, y compris l’utilisation d’un câble moteur blindé lorsque cela est nécessaire.

Protections électroniques intégrées

Le variateur intègre différentes fonctions de protection et de surveillance pour aider à protéger à la fois l’équipement lui-même et le moteur raccordé.

Parmi les principales protections figurent :

• Surtension d’alimentation.
• Sous-tension d’alimentation.
• Surintensité entre phases de sortie et terre.
• Courts-circuits entre phases du moteur.
• Protection contre la surtempérature du variateur.
• Protection thermique électronique du moteur par calcul continu I²t.

Ces fonctions ne suppriment pas la nécessité d’installer les protections électriques externes exigées pour le circuit d’alimentation.

Protection thermique électronique du moteur

L’Altivar 12 calcule en continu la charge thermique du moteur au moyen d’un modèle I²t, offrant une protection électronique contre certaines conditions de surcharge.

Pour que cette fonction agisse correctement, il est nécessaire de saisir et de configurer correctement les données de plaque signalétique du moteur.

Applications de l’Altivar 12 ATV12H075M2

Schneider Electric destine la gamme Altivar 12 aux machines simples, équipements commerciaux et applications CVC. Parmi ses usages courants figurent :

• Pompes.
• Ventilateurs.
• Extracteurs.
• Convoyeurs à bande.
• Convoyeurs de matériaux.
• Barrières d’accès.
• Machines commerciales.
• Tapis de course et équipements similaires.
• Petites machines industrielles.
• Équipements de ventilation et de climatisation.

Économie d’énergie dans les pompes et ventilateurs

La régulation de vitesse permet d’adapter la consommation du moteur à la demande réelle du procédé. Cette caractéristique est particulièrement intéressante pour les pompes et les ventilateurs, où la réduction de la vitesse lorsque le débit maximal n’est pas requis peut diminuer significativement la consommation d’énergie.

Schneider Electric indique que l’optimisation de la puissance et du couple de l’Altivar 12 pour certaines applications de ventilation et de pompage peut contribuer à réaliser des économies d’énergie allant jusqu’à environ 30 % dans des conditions d’utilisation appropriées.

Indice de protection IP20

Le variateur présente un indice de protection IP20 et est principalement conçu pour un montage à l’intérieur d’une armoire ou d’un coffret électrique.

Il ne doit pas être installé directement exposé à la poussière, à l’eau ou à d’autres conditions environnementales incompatibles avec cet indice de protection.

Refroidissement par dissipateur

La référence ATV12H075M2 est fournie en version avec dissipateur thermique. Schneider Electric la conçoit pour une installation dans des environnements normaux à l’intérieur d’un coffret électrique correctement dimensionné et ventilé.

La dissipation thermique nominale indiquée pour cette version est d’environ 44 W au courant nominal.

Température de fonctionnement

Le variateur est spécifié pour fonctionner entre :

• -10 à 40 °C : sans déclassement.
• 40 à 60 °C : avec déclassement d’environ 2,2 % par °C supplémentaire.
• Température de stockage : -25 à 70 °C.

La ventilation et l’espacement entre les équipements doivent être réalisés conformément aux instructions de montage du fabricant.

Dimensions compactes

Le ATV12H075M2 présente des dimensions réduites qui facilitent son installation dans les coffrets électriques pour machines :

• Largeur : 72 mm.
• Hauteur : 143 mm.
• Profondeur : 131,2 mm.
• Poids : environ 0,8 kg.

Caractéristiques techniques Schneider Electric ATV12H075M2

• Marque : Schneider Electric.
• Référence : ATV12H075M2.
• Gamme : Altivar 12.
• Type : variateur de vitesse.
• Application : machines simples, industrie, équipements commerciaux et CVC.
• Puissance nominale moteur : 0,75 kW.
• Puissance équivalente : 1 HP.
• Alimentation : monophasée.
• Tension d’alimentation : 200-240 V CA.
• Tolérance de tension : -15 % / +10 %.
• Fréquence réseau : 50/60 Hz ±5 %.
• Moteur compatible : moteur asynchrone triphasé 200/240 V dans les caractéristiques nominales.
• Courant nominal de sortie : 4,2 A.
• Courant transitoire pendant 60 s : 6,3 A.
• Courant transitoire pendant 2 s : 6,9 A.
• Tension de sortie maximale : 240 V.
• Fréquence de sortie : 0,5-400 Hz.
• Fréquence de commutation : 2-16 kHz réglable.
• Fréquence nominale de commutation : 4 kHz.
• Surcouple transitoire : 150-170 % selon le moteur et les conditions.
• Contrôle vectoriel sans capteur : oui.
• Contrôle V/F : oui.
• Régulateur PID : oui.
• Catch on the Fly : oui.
• Compensation de glissement : réglable.
• Freinage par injection de CC : oui.
• Hacheur de freinage intégré : non.
• Protocole de communication : Modbus série.
• Interface : RS-485 2 fils.
• Connecteur : RJ45.
• Entrées numériques : 4.
• Sorties numériques : 2.
• Entrée analogique : 1.
• Sortie analogique : 1.
• Sortie relais : 1.
• Filtre CEM : intégré.
• Indice de protection : IP20.
• Montage : armoire électrique.
• Refroidissement : version avec dissipateur.
• Puissance dissipée nominale : environ 44 W.
• Largeur : 72 mm.
• Hauteur : 143 mm.
• Profondeur : 131,2 mm.
• Poids : environ 0,8 kg.
• Température de fonctionnement sans déclassement : -10 à 40 °C.
• Température maximale avec déclassement : 60 °C.
• Normes principales : IEC 61800-5-1 et IEC 61800-3.
• Marquage : CE.
• EAN : 3606480071072.

Contrôle efficace de moteurs jusqu’à 0,75 kW

Le Schneider Electric Altivar 12 ATV12H075M2 offre une solution compacte pour réguler des moteurs asynchrones triphasés jusqu’à 0,75 kW à partir d’un réseau monophasé de 200-240 V. Son courant de sortie de 4,2 A, son contrôle vectoriel sans capteur, sa régulation PID et sa fréquence de sortie jusqu’à 400 Hz permettent d’adapter le fonctionnement du moteur aux besoins de nombreuses machines simples.

La communication Modbus intégrée, ses entrées et sorties configurables, ses fonctions de protection électronique et son design compact de 72 mm de largeur facilitent son intégration dans les coffrets de machines, les systèmes de pompage, de ventilation et les applications CVC.

Important : l’indication 1PH de cette référence correspond à l’alimentation d’entrée monophasée. La sortie du variateur est destinée à un moteur triphasé 200/240 V compatible. Avant l’installation, il convient de vérifier la tension de raccordement du moteur, son courant nominal, sa puissance, sa fréquence et son schéma de bornes. Le variateur ne remplace pas non plus les protections externes de court-circuit et de sectionnement requises par l’installation.
